Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

• Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
• «Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
• Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.



При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Полезно: Замена клапанов на ВАЗ 2114

Регулировка клапанов ВАЗ 2114

Регулировка клапанов (нюансы, расчеты шайб) \ ВАЗ 2114

Lada 2114 Basma › Logbook › Самостоятельная регулировка клапанов ваз-2114 (почему лучше самому)

Предисловие.Всем доброго времени суток!Недавно заехал в сервис и попросил отрегулировать клапана на своей четырке, молодой паренек с уверенным видом отрегулировал клапана , предварительно остудив движок, как пологается.Проехал я тысяч 5-6 и мне не понравилось то, что клапана заметно начали клатцать.Решил заехать снова на регулировку, но уже в другой сервис.Там уже промасленный, худощавый слесарь по имени Коля провозился с настройкой полчаса-настроил.Сообщил, что зазоры были не те-некоторые прослабленые, некоторые поджаты…Выехал я из сервиса, поездил немного, клапана так и клацали примерно как и до настройки.Но самое страшненькое началось через тысячу км пробега-пошел такой стук бряк в районе головки, и с пробегом он усиливался-200 км проехал-стук немного усилился, еще 200 проехал еще усилился…Я уже незнал куда кинутся, подшипники на генераторе поменял и вообще перелазил все под капотом, никак не думал на клапана, потому что недавно их настраивал.В итоге в том же сервисе вся эта суета-маета привела снова под клапанную крыжку, глянул Калян зазоры, а на выпускном клапане зозор оказался 0.8,вместо положенных 0.35.Достал Калян шайбу, а там выдолбило выямку в ней.Да!-говорит Калян, шайба сырая попалась(не закаленная).

МЕТОДИКА НАСТРОЙКИ КЛАПАНОВ. Изначально скажу, что раньше я клапана не настраивал и соответственно набора шайб и дргуих приспособ поэтому не имел.Поэтому я решил подъехать к магазину автозапчастей(который находится недалеко от дома, и там вроде как сырых шайб нет, ибо мужик хозяин фуло не берет-репутация дорога)и возле него пороизвести настройку.Оставил там машину на 2 часа(на улице лето,30 градусов цельсия тепература воздуха)Пришел через два часа, движка уже остыла как надо(а надо 20-25 градусов).Можно пощупать рукой если движка не теплая, то можно приступать к настройке.

Будет полезно: Какое масло надо заливать в дизельный двигатель

ИТАК К ДЕЛУ. 1.Купил инструмент для нажатия толкателя(250руб), достал из своих инструметов-пинцет, набор щупов, одноразовый шприц с трубочкой(для откачки масла), отвертку тоненькую плоскую, обычную плоскую и ключик на 10 с трещеткой.Открутил рамку тросика газа(три гайки на 10), отсоединил сам тросик и убрал в сторону.Затем снял пластиковую крышку с ремня ГРМ, отсоединил газовые шланги и снял крышку клапанов(открутив 2 гайки на 10) 2.Затем выставил ВМТ(верхняя мертвая точка), прокрутив распредвал по часовой стрелке за болт верхнего зубчатого колеса (то-есть в том направлении, в котором он обычно крутится В ОБРАТНУЮ СТОРОНУ КРУТИТЬ НЕЛЬЗЯ)и совместил метку на колесе зубчатом и кожухе ремня.

-Зaзop нa впycкнoм клaпaнe дoлжeн быть 0.2 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм. -Зaзop нa выпycкнoм дoлжeн быть 0.35 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм(но лучше не допускать ее)

Очередность регулировки(клапана считаются от зубчатого колеса-1й это ближайший к колесу,8й самый дальний). 1(выпycкнoй) и 3(впycкнoй) 5 (выпycкнoй) и 2 (впycкнoй); 8 (выпycкнoй) и 6 (впycкнoй); 4 (выпycкнoй) и 7 (впycкнoй). 5.В положении ВМТ проверяем зазор , поочередно всталяя щупы между толкателем и рапредвалом.Определяем какой зазор у нас на данный момент на 1 и 3 клапанах, затем прокручиваем вал на 30 примерно градусов(точность особая тут ненужна, главное чтобы кулачкки распредвала были отведены вверх от токателя, и т.к. большая поверхность круглая то когда выпуклость кулачка отведена от токателя это видно невооруженным глазом)Вот и проверяем зазор на следующей паре, и так далее, прокручиваем вал-проверяем зазор. 6.Если зазор не соответствует, то продавливаем толкатель вниз нашей приспособой и вставляем фиксатор(из комплекта для регулировки клапанов)между рапредвалом и толкателем.

Если машина на газу, то зазор на выпускных клапанах рекомендуется сделать на 0.05 мм больше от нормы, то-есть 0.35 норма+0.05=0.4мм, на впускных оставить без измения 0.2 мм

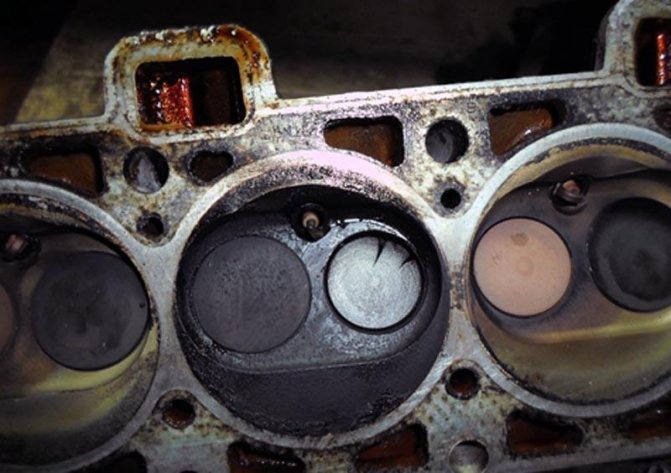

Чем опасна эксплуатация авто с неотрегулированными клапанами?

Для понимания масштабов возможных проблем, вызванных работой мотора с невыставленными зазорами, изучите последствия:

• Серьезное увеличение расхода топлива из-за неработающего цилиндра;
• Появление прострелов из выхлопной трубы;
• Нарушение процесса сгорания топливно-воздушной смеси в камере цилиндра. Ведет это к появлению нагара и отложений. Удаляется этот нагар лишь с помощью раскоксовки или полного разбора двигателя;
• Также по причине неправильного сгорания топлива сбиваются фазы газораспределения. Это ведет к потере мощности.

Образование зазоров как явление происходит по причине износа элементов двигателя. Каждая его часть в какой-то доле подвергается износу, поэтому нужен периодический контроль за всеми составляющими этого агрегата. Регулярная смена масла, фильтров, свечей зажигания, использование проверенного бензина – все это позволяет продлевать ресурс.

Зачем нужно регулировать клапана

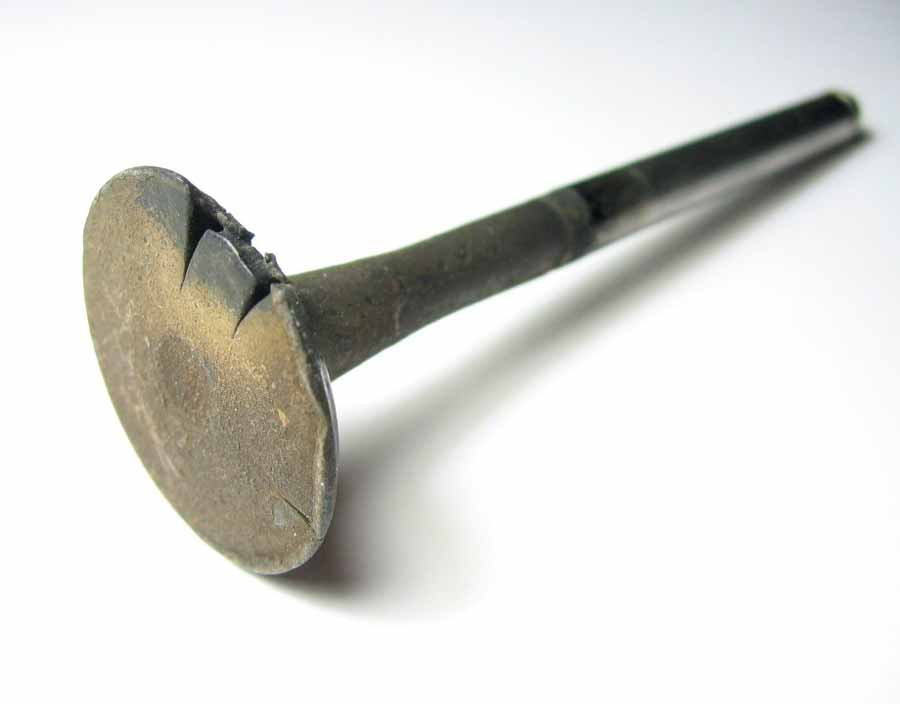

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Необходимый инструмент и запчасти

Регулировка клапанов ВАЗ 2114 (8 клапанов) своими руками возможна лишь при наличии инструмента. Помимо набора ключей для проведения работ пригодятся специальные пластины для точного замера зазора и сам механический прибор для процедуры их выставления. Полный список необходимых запчастей и приспособлений выглядит так:

• Набор накидных ключей и головок;
• Домкрат для поднятия передка машины;
• Новая прокладка клапанной крышки;
• Металлические пластины разных размеров;
• Рычаг со штангой и фиксатором для регулирования;
• Длинные плоскогубцы или крупный пинцет;
• Микрометр и лист для записи данных.

Температура двигателя во время проведения работ не должна быть высокой, т.к. есть риск сильного зажатия.

Периодичность регулировки клапанов

После длительной эксплуатации автомобиля его владелец может обратить внимание на то, что работа двигателя выполняется уже не так, как это было ранее. Все изменения в работе двигателя в принципе должны всегда настораживать водителя, так как нередко это чревато довольно серьезными последствиями. В большинстве случаев регулировка клапанов ВАЗ-2110 (8 клапанов) требуется при наличии следующих симптомов:

• излишний шум при запуске мотора после того, как машина долго простоит;
• отсутствие компрессии в цилиндрах (заметное снижение мощности двигателя);
• протечки масла через прокладку крышки;
• регулярные «прострелы» в глушитель или карбюратор;
• повышенный расход топлива.

Не обязательно отправляться в специализированный автосервис для того, чтобы диагностировать указанные выше проблемы.

Порядок регулировки клапанов на ВАЗ 2114

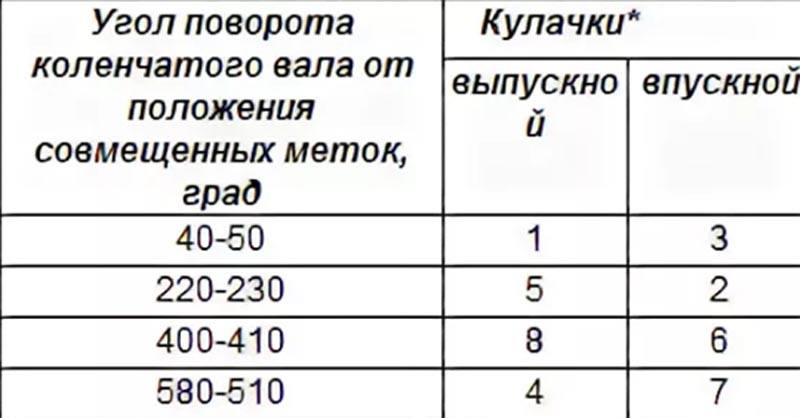

Для правильной работы необходимо знать точный порядок регулировки клапанов. В таблице ниже представлены данные с порядком работы. Отметим, что номера кулачков указаны по порядку от шкива распределительного вала.

При наличии этой таблицы можно провести подобную работу на большинстве моторов «восьмиклапанниках». Немного отличаются «грантовские» зазоры. Единственная сложность при самостоятельной настройке – отсутствие набора шайб для регулировки.

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Процесс регулировки

После остывания двигателя и подготовки запчастей и инструментов можно приступать к работе. Инструкция с пошаговым объяснением упростит работу:

1. Используя набор ключей снимите клапанную крышку.

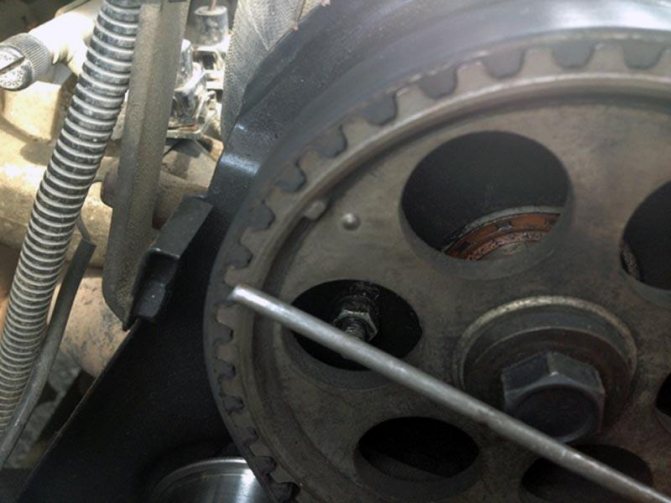

2. Сопоставляем отметки шкива распредвала и крышки ГРМ (ставим верхнюю мертвую точку на первом цилиндре). Для этого можно поднять передок машины и при включенной передаче крутить колесо).



3. С помощью металлической пластины проверяем зазор на первом клапане. Допустимый показатель – 0.35 мм. На третьем элементе показатель должен быть 0.2 мм. При отклонении от нормы нужна регулировка.
4. При помощи специального устройства для отжатия добираемся до вставленной шайбы. Извлекаем ее пинцетом или плоскогубцами.
5. Для установки новой шайбы следует узнать ее нужный размер. Расчет толщины нового элемента высчитывается по следующей формуле: H = B + ( A-C) мм. H- толщина новой детали; B — толщина старой шайбы; A — полученный зазор, выявленный щупом (пластиной); С — норма.
6. При получении результата, отличного от нормы следует выбирать максимально приближенное значение толщины шайбы. Для этого инженерами предусмотрен допуск в 0,05 мм.
7. Внедряем новую шайбу на место. Проводим эту же процедуру с другими деталями. Порядок выполнения работы указан выше.

Без наличия формулы расчета для новой проставки и специального инструмента отрегулировать клапана на ВАЗ 2114 (8 клапанов) будет проблемно.

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.
