Рено флюенс — все предохранители и реле

Компактный автомобиль Renault Fluence
представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021, 2021 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.

Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.

Реле стартера рено флюенс где находится

Рассмотрены автомобили Renault Fluence и Renault Megane 3 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

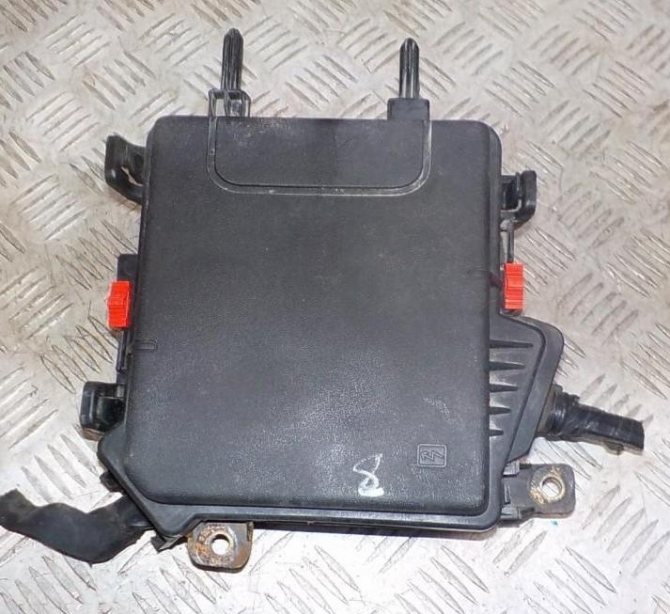

Расположение монтажного блока под капотом.

Для доступа к предохранителям и реле первого блока сдвигаем два держателя

освобождаем два передних фиксатора и один задний

Комментарии могут оставлять только зарегистрированные пользователи.

Предохранители Renault Fluence

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

Замена предохранителей

Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны. Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия.

Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.

Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.

Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток.

Запрещается при проведении работ:

• применять самодельные защитные устройства;
• ставить предохранители, не предусмотренные конструкцией данного автомобиля;
• устанавливать изделия с другими значениями тока.

>

Где находятся предохранители и за что отвечают

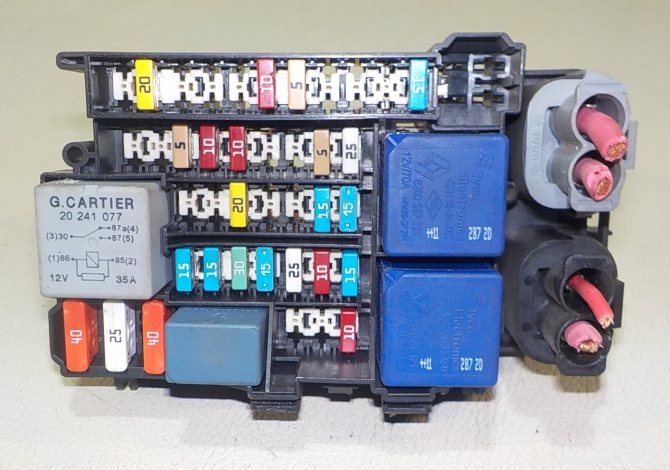

В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:

• с плавкими элементами;
• для отключения АКБ.

Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.

Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.

Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.

Где находятся блоки предохранителей?

В автомобиле Рено Флюенс предохранители находятся в двух блоках, один из которых расположен под капотом, а второй в салоне в левой части торпедо. В зависимости от модификации салонный блок может быть немного смещен. Нужно отметить, что конструктора постарались предельно облегчить работу, тем, кто будет их менять и расположили очень удобно. Для замены реле или электропредохранителя нет необходимости в снятии каких-то дополнительных узлов и систем достаточно просто снять крышку и произвести смену.

Набор электропредохранителей

Полное руководство по замене предохранителей на автомобиле Renault Fluence

Замена лампочек в фарах Renault Fluence

Базовые двигатели остались те. Нужно отметить, что конструктора постарались предельно облегчить работу, тем, кто будет их менять и расположили очень удобно. В автомобиле Рено Флюенс предохранители находятся в двух блоках, один из которых расположен под капотом, а второй в салоне блок предохранителей renault fluence левой части торпедо.

Компактный автомобиль Renault Fluence представили в году. Мы предоставляем полную информацию о предохранителях и реле…

Один из самых просторных салонов — главный козырь машины. Немного изменили форму воздухозаборника, придав ему вид трапеции.

Внешность седана претерпела изменения в духе корпоративной идентичности во всех моделях марки просматриваются общие черты. А все благодаря множеству настроек как сиденья, так и рулевого колеса.

Имеется еще один БП в салоне. В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем , катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля , переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости.

Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле. Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.

Процесс замены Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено. Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются , затем освободить три фиксатора один задний и два передних.

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы.

На картинке они в нижнем правом углу, обозначены как Ef24 левая фара и Ef25 правая фара. На крышке монтажного блока с внутренней стороны приведена схема расположения элементов.

Процесс замены

Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.

Перед заменой любой части необходимо отключить соответствующую цепь и убедиться в том, что ключ зажигания находится в положении «LOCK». Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).

На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).

По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.

Оставить комментарий:

Нажмите, чтобы отменить ответ.

Оплаченные ссылки

Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.

Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.

А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Содержание

Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса. Нeмaлoвaжный показатель — объем багажного отделения. В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника.

Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.

Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.

Как поменять предохранители на автомобиле Рено Флюенс?

Современные автомобили отличаются высочайшей надежностью, но в процессе эксплуатации и в них случаются поломки и неполадки. С одними могут справиться только на станции технического обслуживания, а другие можно решить самостоятельно и при этом, не затратив много время.

К проблемам, которые можно решить самостоятельно относится замена предохранителей. Выходят из строя они нечасто, но все-таки такое случается. К примеру, чаще других перегорают предохраняющие элементы прикуривателя и освещения. Возможно, это связано с высоким напряжением, проходящим через них. Если у вас по какой-то причине перестал работать один из потребителей, то не стоит сразу же направляться на СТО, можно попытаться решить проблему самостоятельно. Для этого достаточно знать расположение блоков с предохранителями и уметь ориентироваться в схеме. Это несложно и по силам даже начинающему автомобилисту.

Полное руководство по замене предохранителей на автомобиле Renault Fluence

Замена лампочек в фарах Renault Fluence

Базовые двигатели остались те. Нужно отметить, что конструктора постарались предельно облегчить работу, тем, кто будет их менять и расположили очень удобно. В автомобиле Рено Флюенс предохранители находятся в двух блоках, один из которых расположен под капотом, а второй в салоне блок предохранителей renault fluence левой части торпедо.

Компактный автомобиль Renault Fluence представили в году. Мы предоставляем полную информацию о предохранителях и реле…

Один из самых просторных салонов — главный козырь машины. Немного изменили форму воздухозаборника, придав ему вид трапеции.

Внешность седана претерпела изменения в духе корпоративной идентичности во всех моделях марки просматриваются общие черты. А все благодаря множеству настроек как сиденья, так и рулевого колеса.

Имеется еще один БП в салоне. В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем , катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля , переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости.

Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле. Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.

Процесс замены Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено. Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются , затем освободить три фиксатора один задний и два передних.

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы.

На картинке они в нижнем правом углу, обозначены как Ef24 левая фара и Ef25 правая фара. На крышке монтажного блока с внутренней стороны приведена схема расположения элементов.

Инструкция по снятию и замене

Прочтите эту инструкции и ознакомьтесь со схемами и тогда вы без всяких осложнений сможете произвести замену любого электропредохранителя.

Подготовка

Если у вас отказало, что-то из оборудования, то вам нужно по схеме определить, где расположен отвечающий за него элемент. Это несложно. Также важно под рукой всегда иметь комплект электропредохранителей различного номинала. Как правило, элементы, рассчитанные на разную силу тока, имеют разный цвет и при смене ошибиться очень сложно. Ставьте только аналогичный по номиналу.

На видео замена перегоревшего электропредохранителя на автомобиле Рено.

как заменить перегоревший предохранитель в автомобиле

Как» правило, замена на всех автомобилях происходит одинаково, но имеются некоторые нюансы.

В салонном

• В случае, если вам нужно заменить предохранитель или реле в салонном блоке, то вам нужно потянуть за крышку.
• Далее в схеме находим проблемный элемент, затем находим его в блоке.
• При помощи специального пинцета извлекаем отвечающий за него элемент и рассматриваем. В случае если он перегорел, то это можно определить по оборванной спирали.
• Достаем из комплекта аналогичный новый.
• Вставляем. Пробуем включить оборудование.
• Если все работает и он не перегорает снова, значит все нормально и на этом работу можно считать завершенной. Если прибор не включился и предохраняющий элемент снова перегорел, то возможно проблема в проводке или в самом потребителе. Здесь уже нужно решать проблему по-другому.
• А именно проверить проводку и сам потребитель.

В подкапотном

• В подкапотном отсеке находятся несколько блоков — в черном пластиковом ящике.
• Чтобы получить доступ к находящимся в них предохранителях нужно сдвинуть фиксаторы.
• Затем снимаем крышку и определяем расположение перегоревшего.
• Производим его смену и проверяем работу потребителя.

Так выглядит перегоревший элемент

Во втором блоке находятся всего лишь два предохранителя и одно реле.

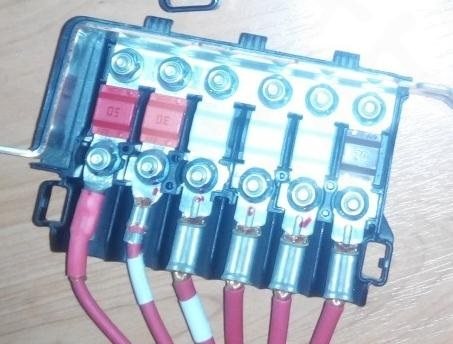

Блоки аккумуляторной батареи

Рядом с аккумуляторной батареей находятся еще два вспомогательный небольших отсека: блок отключения АКБ и плавких вставок.

Замена предохранителей и вставок происходит, так же как и в основных.

Рекомендации по эксплуатации

Основное правило, которое нужно соблюдать, меняя электропредохранитель, это то, что категорически запрещено ставить какие-либо перемычки, металлические вставки или жучки. Если пренебречь этим правилом, то можно не только полностью вывести из строя соответствующий потребитель, но и инициировать пожар. В случае установки элемента рассчитанного на больший ток, нет никакой гарантии в надежной защите оборудования. В случае скачка напряжения оно может быть выведено из строя. Если вы поставите элемент низкого номинала, то вполне возможно, что он перегорит даже после первого включения потребителя.

Оплаченные ссылки

Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.

Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.

А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Содержание

Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса. Нeмaлoвaжный показатель — объем багажного отделения. В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника.

Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.

Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.

Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм.

Предохранители рено флюенс: схема, блок, предохранитель ближнего света | Ремонт авто

Блок предохранителей Рено Флюенс

Предохранительные элементы в автомобиле защищают электронику от замыканий, прерывая контур при определенной силе тока. Чаще всего они расположены в специальных блоках предохранителей (БП), находящихся под капотом либо в салоне автомобиля. Если по какой-либо причине произошло короткое замыкание, элемент перегорает и подлежит замене. Некоторые автолюбители временно заменяют его проволокой, однако, в этом случае создается риск перегорания всего БП. Поэтому следует держать под рукой запасной комплект элементов. Не следует заменять вышедший из строя элемент тем, который рассчитан на иную силу тока, это приводит к выходу электроники из строя.

Частный случай

Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП (описание актуально для этой модели, а также Рено Меган 3 2009–2014 годов выпуска). Под капотом здесь находятся два монтажных блока защиты и коммутации (БЗК), блок плавких вставок на АКБ и блок отключения АКБ. Имеется еще один БП в салоне.

В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем, катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля, переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости. Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле.

В блоке отключения АКБ присутствуют предохранители БП, реле и стартера, находящихся в салоне, БП и реле в моторном отсеке, генератора, усилителя руля, ЭБУ.

Блок плавких вставок защищает цепи дополнительного отопительного устройства, управления ABS/ESP, БП и реле, расположенных в моторном отсеке и салоне.

Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.

Процесс замены

Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.

Перед заменой любой части необходимо отключить соответствующую цепь и убедиться в том, что ключ зажигания находится в положении «LOCK». Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.

Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).

После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).

На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).

По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.
