Наконец-то я нашел название этой статье, сначала хотел назвать ее обслуживание стартера двигателя или ремонт стартера своими руками, пока думал над названием, уже и статью дописал.

Обслуживание стартера заинтересует многих, особенно перед зимним сезоном. В жизни, конечно, случается немного по-другому. Мы стараемся ездить до последнего момента, когда стартер уже перестанет крутить и мы будем заводить автомобиль с толкача.

Потом я начал искать в интернет сервисе Яндекс «ключевые слова» — сколько людей интересуется этой темой и обнаружил следующее : в основном люди интересуется такими вопросами – как ремонтировать стартер своими рукамиили ремонт стартера своими руками. Еще заметил такую тенденцию, что ремонтом стартеров, особенно интересуются владельцы следующих марок автомобилей : ремонт стартера автомобиля ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110.

Если вы любите ездить до последнего, то здесь уже надо говорить не о ремонте стартера, а о замене стартера. Поэтому замена стартера тоже очень актуальное название для статьи. И действительно это один из самых простых вариантов решения проблемы со стартером. Единственное, что этот вариант самый дорогостоящий и стоимость такого удовольствия обойдется вам в 50 баксов. И действительно, — зачем выбрасывать деньгаи на ветер, если проблема может быть сущий пустяк (надо заменить втулку или щеткам хана).

Когда стоит купить новый стартер и даже не задумываться о ремонте стартера?

Солидный пробег автомобиля (более 100 тысяч км) и эксплуатация автомобиля — ежедневная. К тому же отличная страховка, ведь у вас в запасе останутся детали от старого стартера.

В итоге, как вы видите, я назвал статью ремонт стартера автомобилей ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110. В итоге в этой статье я собрал материал, который вам поможет при снятии и установке стартера, при ремонте стартера, замене стартера и обслуживании стартера.

Основные неисправности стартера автомобилейВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110.

1. При запуске системы пуска двигателя, то есть повороте ключа замка зажигания в положение «стартер» не срабатывает втягивающее реле. Об этом свидетельствует отсутствие характерного щелчка.
2. Стартер перестал «крутить». Одной из причин может быть неисправность втягивающего реле.
3. Одной из самых простых причин того, что перестал крутить стартер может быть неисправность АКБ, плохая зарядка АКБ, состояние клемм АКБ.
4. Если при повороте ключа зажигания стартер не реагирует, а АКБ в рабочем состоянии, возможно, что причина затаилась в неисправности замка зажигания или втягивающем реле.
5. Во время запуска двигателя при повороте ключа зажигания раздается щелчок, но стартер не крутит – неисправность втягивающего реле, износ и залипание щеток, износ якоря или его коллектора. И первым делом, проверяйте самое простое — исправность АКБ, проверьте клеммы АКБ на окисление, и проверьте, чтобы масса была хорошей.
6. Стартер крутит очень тяжело . Обрыв обмотки якоря или замыкание, износ щеток, износ втулок стартера.
7. Стартер крутит, но не проворачивает маховик . Скорее всего, сильный износ «бендикса» — приводной шестерни стартера. В этом случае меняют сам бендикс и венец маховика, так как, если вы поменяете один бендикс, зубья шестерен опять могут испортиться. Характерными симптомами являются характерные звуки из под капота, треск и т.д.
8. Стартер продолжает работать после пуска двигателя (не работает втягивающее реле, «бендикс» не выходит из зацепления.

Как выбрать стартер?

Если вы решили купить стартер, то самому этого лучше не делать. Все потому, что существует несколько видов стартеров на автомобили ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110. Прежде чем покупать стартер надо определить модель стартера, который установлен на вашем автомобиле, а сделать это сможет только опытный мастер. Первым, что необходимо сделать это отнести стартер мастеру на дефектацию. Мастер проверит стартер и даст свои рекомендации по устранению неисправностей стартера.

Какой нужен инструмент для ремонта стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110?

1	Торцовые и накидные ключи на 7, 8,10,13,15 ;
2	Отвертка (плоская) ;
3	Торцевые головки ;
4	Пас c атижи ;
5	Молоток ;
6	Кабеля для прикуривания ;
7	Мультиметр.

Итак, давайте приступим к ремонту стартера и узнаем, как снять стартер ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110 , проверить и отремонтировать его своими руками.

Инструкция по ремонту стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110

1. Снять минусовую клемму с АКБ ;
2. Снять защиту двигателя ;

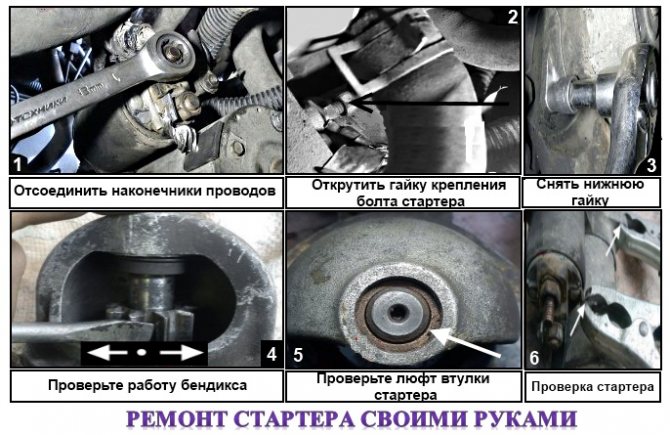

3. Отсоединить наконечники проводов (как показано на рисунке 1) ;
4. Открутить гайку верхнего крепежного болта стартера (рисунок 2) ;
5. Открутить нижний болт крепления стартера (рисунок 3) ;
6. Снять стартер ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110 ;

После снятия стартера уделите большое внимание осмотру поверхности приводных деталей на наличие дефектов зубьев. Осмотрите состояние зубцов венца маховика. В случае повреждения зубьев одной из деталей пары, замене подлежит и бендикс, и маховик.

1. Прежде чем разобрать стартер хорошо его почистите. Внимательно осмотрите собранный стартер и поставьте метки, чтобы во время сборки облегчить свою работу.
2. Проверьте «бендикс» на прокручивание, с помощью отвертки. Шестерня бендикса должна вращаться только в одну сторону. Если она вращается как в одну сторону, так и во вторую деталь надо заменить (рисунок 4).
3. Проводим осмотр передней втулки стартера (рисунок 5), проверяем налюфты втулку стартера (если есть люфт деталь подлежит замене).
4. Проверить работу стартера (цепляем провода прикуриватели от АКБ минус-корпус стартера, плюс — на верхний контакт втягивающего реле) – (рисунок 6). Когда вы присоедините провода раздастся щелчок и бендикс выйдет вперед. Если так и будет, значит втягивающее реле работает нормально, если нет — заменить.

Ремонт стартера ваз 2109

Пособие по ремонту стартера

Ремонт стартера 2108-2115

Как проверить стартер

Стартер отвечает за запуск двигателя автомобиля и если он отказывается работать, то завести авто становится достаточно нелегко. Как правило, он выходит из строя не моментально, а постепенно, и, обращая внимание на его поведение, по признакам можно вычислить неисправность. Если же этого не удалось сделать, то придется проверить стартер, как подручными средствами, так и воспользовавшись мультиметром.

Быструю проверку втягивающего реле или мотора стартера можно сделать не снимая с автомобиля или вынув его из под капота. Для такого теста нужен будет лишь заряженный аккумулятор и пара силовых проводов. А чтобы проверить якорь, щетки или обмотку стартера, придется разбирать и прозванивать мультитестером.

Ремонт стартера — ООО "Стартерок"

Замена щеток стартера

Самостоятельный ремонт стартера на автомобилях ВАЗ 2110, 2112, 2111

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки. Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов. Первое, что нужно сделать – это снять стартер с автомобиля.

Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

Ремонт редуктора стартера ВАЗ 2110, 2112, 2111

Шестерни, которые находятся внутри, с течением времени изнашиваются, появляется металлическая стружка и ухудшается свойство смазки. Редуктор должен быть хорошо смазан, чтобы уменьшить износ деталей.

Щеткодержатель проще всего менять в сборе.

При установке щеткодержателя, отгибаем фиксаторы и вынимаем пружины.

Для того, чтобы проверить якорь на возможные дефекты вынимаем его из корпуса.

Состояние обмотки проверяем с помощью лампы 220 В. Когда подводим напряжение к пластине коллектора и сердечнику якоря, лампа не должна гореть. Если горит, значит якорь подлежит замене.

Замена бендикса ВАЗ 2110, 2112 ,2111

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

Порядок разборки стартера 29.3708

— Снимаем тяговое (втягивающее) реле

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

— Снимаем защитную крышку щеточного узла стартера

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

— Извлекаем ось рычага привода стартера (бендикса)

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

— Снимаем кольцо ограничителя хода бендикса

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

— Отворачиваем два длинных винта стягивающих две половинки корпуса стартера

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

— Извлекаем привод стартера (бендикс)

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

— Разъединяем якорь и корпус стартера

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

— Снимаем щетки

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Снимаем щетки стартера

Примечания и дополнения

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте и в Одноклассниках TWOKARBURATORS OK

Не работает стартер на ВАЗ 2109, что делать?

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла
Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
3. Отключите разъем проводов от вывода втягивающего реле стартера.
4. Открутите крепежную гайку с контактного болта реле, снимите провод.
5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Как проверить стартер аккумулятором

Диагностику запуска двигателя начнем с первого вопроса, которым задаются многие автовладельцы — как проверить стартер на аккумуляторе и что покажет такая проверка?

Такая манипуляция позволяет определить правильность функционирования стартера, поскольку, когда он стоит на двигателе, кроме щелчков (если они конечно слышатся) о работе устройства мало что можно сказать. Поэтому, замыкая клеммы с выводами на втягивающем и корпусе стартера, можно определить наличие неисправности во втягивающем реле или непосредственно самом стартере, увидев, срабатывает ли реле и крутит ли моторчик стартера.

Ремонт бендикса стартера своими руками

Ремонт стартера – дело хлопотное, но, проведя его своими руками, можно сэкономить семейный бюджет. Во время эксплуатации стартер постоянно испытывает большие нагрузки, и подвергается воздействию пыли, влаги, грязи и масла, что способствует быстрому разрушению изоляции электродвигателя и поломкам механизма привода.

Мы уже писали о некоторых признаках неисправности стартера и о проверке и ремонте втягивающего реле. Еще одной неисправностью, которая ведет к ремонту стартера, является пробуксовка обгонной муфты свободного хода – бендикса, возникающая в результате загрязнения пазов и роликов. В этом случае при включении стартера слышится шум вращающегося якоря, а коленчатый вал стоит на месте (это хорошо показано в видео-инструкции по ремонту стартера внизу страницы). Без ремонта здесь не обойтись.

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

1. Включить передачу;
2. Выжать педаль тормоза;
3. Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

• снимите стартер с автомобиля (видео-инструкция в конце статьи);
• погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
• не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
• выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

Разборка-сборка бендикса при ремонте стартера

Ремонт стартера с разборкой бендикса выполняется в следующем порядке:

1. Перед разборкой бендикса, прежде всего, его необходимо снять с якоря (смотрите на видео ниже).
2. Затем очень аккуратно развальцуйте загнутый край кожуха и снимите его с наружной обоймы.
3. После этого снимите пружины и растяните их так, чтобы в свободном состоянии они увеличились примерно на 10 мм.
4. Далее необходимо промыть в бензине все детали бендикса, пазы наружной обоймы и зачистить забоины и заусенцы на рабочих поверхностях.
5. Не забудьте перед сборкой смазать моторным маслом все элементы конструкции.

Если вы правильно завальцуете края кожуха, то такой ремонт стартера продлит жизнь бендиксу еще на несколько лет.

Видео-инструкция по ремонту стартера — восстановление бендикса на автомобиле ВАЗ-2109

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил разобрать полностью свой б/у стартер, чтобы на наглядном примере показать, как выполняется его разборка и последующий ремонт устройства. Описывать буду также и про втягивающее реле, которое зачастую является причиной неработоспособности самого стартера. Пожалуй, с этого стоит и начать.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

ВАЗ 2101 | Ремонт стартера

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Стартер

Стартер на ВАЗ 2106, как и на всех других автомобилях, устройство достаточно сложное, поэтому выход из строя одного из его компонентов может привести к полной неработоспособности самого устройства. Очень часто владельцы при любой поломке стараются не заниматься ремонтом, а купить сразу новый стартер, хотя на самом деле достаточно заменить одну из деталей и он снова будет служить как прежде.

Обслуживание втягивающего реле — чиста пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

• Ключ рожковый на 13
• Головка глубокая торцевая на 8
• Вороток или трещоточная рукоятка

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

По центру, как видно на верхнем фото, находится медная пластина. Ее как-раз и необходимо будет почистить тонкой наждачной бумагой. Но это еще не все. Теперь берем ключ на 13 и откручиваем две гайки, чтобы вынуть те самые пятаки:

После чего с внутренней стороны их можно вынимать наружу:

Также, оба этих пятака необходимо почистить наждачной бумагой до блеска. Вот приведен результат проделанной работы:

И теперь можно все устанавливать на прежнее место в обратной последовательности.

Замена щеток стартера на ВАЗ 2106

В зависимости от конструкции устройства, щетки могут быть закрыты либо крышкой, либо так называемой скобой (хомутом), как это было на моем устройстве от 2101. В любом случае сложностей не возникнет, чтобы добраться до них. В первом случае необходимо будет открутить два болтика на крышке, а во втором всего один, который стягивает хомут, как показано на фото ниже:

Когда болт откручен, хомут сам соскакивает и мы получаем доступ к щеткам:

Теперь крестовой отверткой откручиваем болт крепления щетки из любого окна (всего щеток 4 штуки):

Затем необходимо отогнуть пружинку, которая прижимает щетку, и вынуть ее рукой, либо поддеть тонкой отверткой, если идет туго:

И вот так она выглядит после изъятия из своего посадочного места:

Ту же саму операцию проводим с остальными 3-мя щетками, которые демонтируются аналогично. Установка проходит в обратной последовательности.

Как разобрать стартер ВАЗ 2106 своими руками

Ключом на 10 или головкой откручиваем две гайки на крышке:

После чего снимаем крышку со шпилек, как это показано на фотографии:

После этого можно снимать обмотку вместе с корпусом, так как ее больше ничего не держит:

Как видите выше, стартер разобран на две части: обмотка с корпусом и ротор. Чтобы заменить обмотку, понадобится ударная или силовая отвертка под ключ, чтобы открутить болты с четырех сторон корпуса, как это наглядно продемонстрировано ниже:

После чего обмотка вынимается без каких-либо проблем:

Чтобы вынуть якорь, необходимо отогнуть отверткой пластиковую скобу, которая держит его в зацеплении:

После чего он без проблем вынимается:

А чтобы снять муфту привода, необходимо тонкой отверткой поддеть стопорное кольцо:

И с легкостью снять муфту:

Вот весь процесс, который пришлось проделать, чтобы разобрать стартер на автомобиле ВАЗ 2106. Для это понадобился инструмент, которые представлен ниже на фото:

Сборку и замену всех деталей производим в обратном снятию порядке.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

стартер причины неисправности часть 1

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Замена щеток стартера ВАЗ

Процесс замены щеток не займет более 20 минут. Все, что вам нужно сделать, это открутить контактные провода каждого из элементов на щеткодержателе, и подсоединить аналогичным образом новые.

Далее каждая щетка стартера 2110 или 2109 помещается в свое посадочное место поверх прижимной пружины. Когда и это будет сделано, щеточный узел необходимо посадить на коллектор. Для этого щетки поочередно утапливаются внутрь ячейки, а якорь прокручивается в одну сторону. После этого производим сборку стартера по обратному алгоритму. Перед установкой пускового устройства проверяем его вышеописанным способом. Если стартер заработал, значит, вы все сделали правильно.
