Что представляют собой сайлентблоки и их особенности

Сайлентблоки – узлы, которые соединяют между собой детали подвески и погашают ударные нагрузки при движении. Они поглощают колебания во время езды, обеспечивая комфорт пассажирам и водителю. Детали представляют собой втулки с эластичными вставками.

В магазине вы можете услышать вопрос, когда выпущена ваша Нива. Это очень важно, так как для моделей, сошедших с конвейера после 2008 года, сайлентблоки делают с увеличенным внутренним диаметром на 2 мм, а внешним – на 7. Благодаря этому повышается ресурс детали. При покупке важно обращать внимание на диаметр узлов.

Нива — замена сайлентблоков верхнего рычага

нива. замена сайлентблоков нижнего рычага

Замена сайлентблоков нива

Замена сайлентблоков Нива Шевроле своими руками: какие лучше

Нива Шевроле получила от своей старшей родственницы переднюю подвеску практически в полном комплекте, а раз так, то конструкции без малого 40 лет. Особых требований к элементам подвески потенциального внедорожника никто не предъявляет, главное — надёжность. За этих четыре десятка лет подвеска, действительно, показала себя вполне неплохо, если не считать качество расходников, шаровых опор и сайлентблоков. Замена сайлентблоков Нива Шевроле своими руками стоит сегодня у нас на повестке дня.

Старые и новые сайлентблоки для Нива Шевроле

Верхний рычаг и сайлентблоки.

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Верхние остались взаимозаменяемыми с нижними сайлентблоками классических ВАЗов.

Разбитые сайлентблоки старой конструкции

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

После 2008 года нижние сайлентблоки получили другую конструкцию, что позволило увеличить их ресурс почти вдвое, но проблемы с качеством деталей разных производителей остались прежними.

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

Новые втулки на конвейер поставляет . И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040, новые нижние, усиленные — 2121 2904040.

Чем лучше полиуретановые сайлентблоки?

Полиуретановый сайлентблок.

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Замена Сайлентблоков Своими Руками на ВАЗ- 2131(Нива)

Замена нижних сайлентблоков нива шевроле

Как понять, что пора менять детали

Проверка состояния сайлентблоков передних рычагов и реактивных тяг происходит по инструкции:

• поднимите автомобиль на домкрате или подъемнике;
• проведите осмотр вставки на предмет разрывов и трещин;
• покачайте элементы подвески, чтобы исключить люфт.

Если вы обнаружили чрезмерную подвижность, разрывы и трещины, то необходимо срочно проводить замену. Дополнительными признаками износа узла являются:

• проблемы с управляемостью автомобиля;
• руль тяжело поворачивается или машина реагирует на вашу команду с задержкой;
• искривление развала-схождения;
• неравномерный износ шин.

Если вы промедлите, то ремонт подвески будет более дорогостоящим. Но более опасно то, что повышается риск аварии, ездить на таком автомобиле нельзя.

Предназначение сайлентблоков и их технические характеристики

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию.

После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы. На данном этапе замена сайлентблоков окончена. Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

Какие сайлентблоки выбрать для замены

Для Нивы Шевроле выпускают сайлентблоки с резиновыми или полиуретановыми вставками. Автолюбители часто выбирают более современный материал, но не учитывают его недостатки:

• материал быстро разрушается при нагрузках на скручивание;
• высокая стоимость комплекта деталей;
• при эксплуатации при температуре ниже -20 °С, они часто рвутся и теряют эластичность.

Лучше всего полиуретановые вставки служат на деталях нового образца, не стоит их покупать для автомобилей, выпущенных до 2008 года. Решиться на сайлентблоки из полиуретана стоит по причинам:

• медленный износ детали;
• устойчивость к нагреву;
• сохранение свойств под действием химикатов и моторного масла.

Если вы хотите поменять верхние сайлентблоки, то лучшим выбором будет деталь Mitsubishi MB633820, которые отличаются устойчивостью к низким температурам и создают комфорт при передвижении. Нижние узлы лучше всего заменять на классические из резины, предназначенные именно для Нивы Шевроле.

Назначение и конструкция изделия

Основным назначением сайлентблока или простыми словами резинометаллического шарнира является соединение деталей подвески и гашение колебательных движений за счет резинового наполнения внутри изделия. Действительно полезное изделие, которое имеет самую простейшую конструкции. Представляет собой сайлентблок металлическую сдвоенную втулку с резиновым или полиуретановым заполнением внутри. Это заполнение и выполняет основную роль гашение вибраций и колебаний. На фото ниже представлены сайлентблоки.

Устанавливаются данные детали преимущественно в передней подвески транспортного средства Нива Шевроле. С их помощью обеспечивается соединение рычагов передней подвески, а также стабилизатора поперечной устойчивости. Аналогичное соединение обеспечивается и в задней подвеске автомобиля, в коробке передач и двигателе.

Расположение верхнего сайлентблока

Когда необходима замена изделия?

Каждая деталь в автомобиле Нива Шевроле имеет свои эксплуатационные свойства. Приходит время, когда шарниры выходят из строя, и требуется их замена. Но прежде важно выяснить, когда же следует приступать к таким процедурам или, как определить неисправность сайлентблока.

Для автомобилей, которые эксплуатируются в условиях качественного дорожного покрытия, срок службы сайлентблоков составляет 100 000 км. Но для внедорожника Нива Шевроле до этого времени придется сменить как минимум 3-4 раза эти шарниры. Но полагаться на пробег не следует, а можно определить необходимость замены изделий по следующим факторам:

• ухудшилось управление транспортным средством;
• при повороте руля ощущается заторможенность движения колес.
• на неровностях появляются стуки с передней части автомобиля.

Замена Сайлентблоков Своими Руками на ВАЗ- 2131(Нива)

Замена сайлентблоков

на ВАЗ- 2131(
Нива
) и что для этого надо. .

Chevrolet Niva замена сайлентблоков

Шевроле нива замена сайлентблоков

Пришло время поменять резинки….получилось) Как я менял сайлентблоки

в гаражных условиях. Автор видео не…

Для удостоверения их неисправности можно обратиться на СТО, но здесь придется заплатить за диагностику, поэтому потребуется снять шарниры и определить их износ уже как говорится на ощупь. Для этого необязательно их извлекать с автомобиля, а нужно лишь произвести визуальный осмотр на смотровой яме. Выяснив, что требуется замена передних шарниров, приступим к ее осуществлению своими руками.

Замена шарниров передних рычагов

Перед началом работ необходимо убедиться в наличии следующего инструмента:

Откручиваем гайки и снимаем шайбы

• ключ на 22;
• специальный съемник для извлечения и монтажа новых шарниров;
• стандартный комплект инструментов.

Конечно же, не забываем перед началом работ приобрести новые сайлентблоки передних рычагов на Ниву Шевроле.

Замена верхних сайлентблоков осуществляется для обеих сторон передней подвески, даже если из строя вышли только шарниры с одной стороны.

Приступаем к выполнению демонтажа старых шарниров верхних рычагов, после чего осуществляется их замена на новые:

Выпрессовка старых сайлентблоков передних рычагов Нива Шевроле

1. Автомобиль Нива Шевроле устанавливается на смотровой яме для удобства проведения работ.
2. Включаем ручной тормоз и устанавливаем под задние колеса упоры или башмаки.
3. Извлекается переднее колесо.
4. Отвинчиваются гайки крепления шаровой опоры, и осуществляется ее снятие.
5. Извлекается верхний рычаг подвески.
6. Используя гаечный ключ на 22 необходимо вывинтить гайки оси рычага.
7. После их вывинчивания необходимо их извлечь вместе с шайбами.
8. Далее необходимо использовать специальный съемник. Съемник имеет вид, как показано на фото ниже. С его помощью осуществляется снятие старого элемента.

Так выглядит съемник

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию. После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы.

На данном этапе замена сайлентблоков окончена. Как видно, сложного ничего в этом нет, потребуется только несколько часов свободного времени и автомобиль будет практически как новый.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Подготовка к замене узлов

Проводить работы нужно в гараже, имея под руками не только новые детали на Ниву Шевроле, но и набор инструментов:

• баллончик WD-40;
• набор воротков, головок и рожковых ключей;
• труба для увеличения момента кручения;
• домкрат бутылочного типа;
• зубило;
• молоток;
• специальный съемник.

Если у вас будут все необходимые инструменты, то на замене сайлентблоков вы сможете экономить до 4-5 тысяч рублей. Поэтому стоит потратиться на съемник, хоть он и увеличит стоимость первого ремонта.

Инструкция по установке новых сайлентблоков

Замену деталей на Ниве Шевроле проводят для правых и левых рычагов по одинаковой инструкции.

1. Поднимите автомобиль при помощи домкрата. Снимите колесо.
2. Под нижний рычаг установите опору.
3. При помощи домкрата поднимите нижний рычаг или, наоборот, слегка опустите автомобиль, чтобы нагрузка на подвеску увеличилась. Лучше всего пользоваться вторым домкратом, чтобы полностью сжалась пружина. Этим способом вы добьетесь такого эффекта быстрее.
4. Установите на пружину стяжки, а затем опустите второй домкрат, чтобы снизить напряжение на стабилизатор поперечной устойчивости.
5. Освободите рычаг от хомута стабилизатора.
6. Выньте из проушины болт крепления амортизатора, предварительно открутив его.
7. Удалите три гайки, которыми шаровая опора крепится к рычагу.
8. Уберите второй домкрат и удалите пружину. Открутите гайку оси нижнего рычага, проставкой выбейте ось.
9. Демонтируйте рычаг. Обратите внимание на расположение регулировочных шайб оси передней подвески. Постарайтесь запомнить их количество, чтобы при обратной сборке не было проблем.
10. С оси верхнего рычага отверните гайки. Удалите их вместе с шайбами.
11. Съемником выпрессуйте из проушин рычага старые детали. Если это не получилось сделать инструментом, то необходимо воспользоваться паяльной лампой или газовой горелкой. Очистите посадочное место.
12. Установите новые сайлентблоки и тем же инструментом опрессуйте их. Перед этим желательно покрыть рычаг и втулку графитовой смазкой, Литолом или Мовилем.

Теперь вам нужно установить рычаг на место, не забыв правильно разместить регулировочные шайбы. До того, как вы проведете монтаж этой детали, можно поменять сайлентблоки на верхнем рычаге. Эта операция проводится по более простой инструкции:

1. Переднюю ступицу вместе с суппортом привяжите к кузову, чтобы в процессе работ не перебить тормозной шланг.
2. Снимите верхний рычаг, открутив болты крепления оси и рычага к шаровой опоре.

Остальная работа происходит по тем же принципам, что и при монтаже деталей на нижний рычаг. Сначала съемником удаляется изношенная втулка, а затем на ее место устанавливается новая. Не забудьте зачистить посадочное место верхнего узла и обработать его смазкой. После монтажа этой части подвески проведите окончательную сборку.

Окончательную затяжку сайлентблоков нужно проводить только на стоящей на земле машине. Производитель Нивы рекомендует гайку нижней оси затягивать с усилием 100-170 Н. После проведения замены узлов на обеих сторонах рекомендуется на СТО провести развал-схождение. Это поможет увеличить срок службы подвески и резины.

Замена сайлентблоков верхнего рычага передней подвески Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 22 мм
• Cъёмник для снятия и установки сайлентблоков
• Зубило
• Молоток малый

Детали и расходники:

• Сайлентблок верхнего рычага (4 шт.)

Примечание:

Сайлентблоки заменяйте при их износе или повреждении.

1. Снимите верхний рычаг в сборе с сайлентблоками и осью с автомобиля, как описано здесь.

2. Ключом «на 22» отворачиваем две гайки оси.

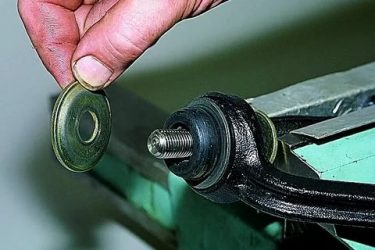

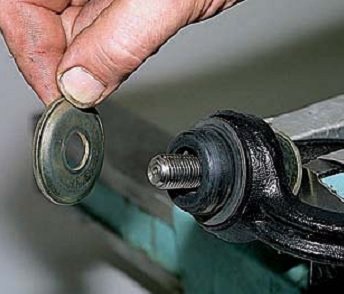

3. Снимаем упорную шайбу.

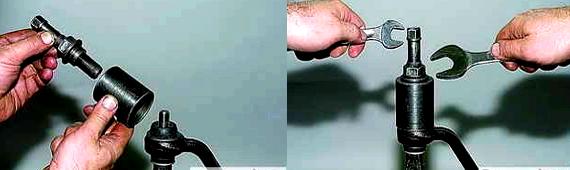

4. Для выпрессовки сайлентблоков устанавливаем на рычаг съемник так, чтобы его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось.

5. Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания).

6. Выпрессовываем сайлентблок из рычага.

7. Сняв сайлентблок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлентблок.

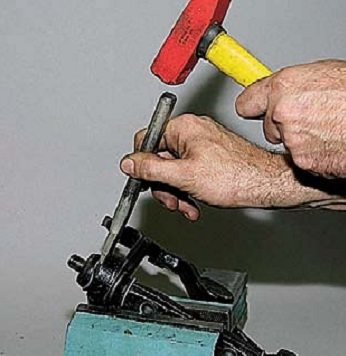

8. При отсутствии съемника, поддевая зубилом наружную втулку сайлент-блока.

9. Выпрессовываем его.

10. Для установки новых сайлентблоков, чашечным съемником запрессовываем один сайлентблок в проушину рычага.

11. Перед запрессовкой второго сайлентблока зажимаем рычаг в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлентблока. Вставляем в проушину второй сайлентблок.

12. Враспор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка толстостенной трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).

13. Упираем чашку съемника в торец наружной втулки сайлентблока.

14. Наворачивая болт съемника на ось рычага, запрессовываем сайлентблок.

Примечание:

В некоторых съемниках для снятия и установки сайлентблоков есть полуцилиндр, который помогает затягивать 2рой сайлентблок верхнего рычага. Полуцилиндр упирают в болт который вставляют в ось. Тогда отрезок трубы не нужен, пропускаем пункты 12,13,14.

15. При отсутствии съемника опираем торец проушины рычага на губки тисков. Запрессовываем сайлентблок инструментальной головкой подходящего размера (отрезком трубы).

16. Устанавливаем рычаг в обратной последовательности.

Примечание:

Гайки оси верхнего рычага окончательно затягиваем в положении «автомобиль на колесах». После замены сайлентблоков проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём».
