Установка магнитолы в ВАЗ-2107

Как установить радио

на приборной панели ВАЗ
2107
, вместо центральных дефлекторов.
Магнитола
1DIN, JVC.

На рисунке представлена ​​готовая переработанная конструкция:

В любом случае вам нужна радиостанция. Если вы просто любитель слушать Авторадио, то можете установить

Также, если у вашего магнитофона нет порта USB, знайте, что вы покупаете, и вы собираетесь поставить очень дешевую и старую модель.

Тогда вам необходимо купить как минимум четыре динамика: классическая установка содержит два передних и два задних, мощностью около 200 Вт. Колонны большей мощности для ВАЗ 2107

не стоит покупать.

В установке предусмотрена качественная проводка, которую придется покупать самостоятельно, всего потребуется около 10 метров 7 для тыловых и 3 для передних колонок. При покупке лучше брать 4-жильный провод, чтобы столбики выводились из одного провода.

Кстати, стандартные цвета проводов на силовой ленте:

• Красный цвет всегда есть в бортовой сети, которая работает от напряжения 12 В, при работающем двигателе или включенном зажигании;
• Черный провод минус, заземление.
• Синяя силовая антенна;
• Желтый постоянный ток с аккумулятором.
• Оранжевая подсветка консоли подключения.

Обязательно соблюдайте инструкции при установке радиоприемника на прежнее место. На нем должна быть схема подключения динамиков с указанием плюсов и минусов. Помните, что обратная сторона. это вес, то есть кузов автомобиля, и поэтому вы можете рассматривать хорошо очищенный болт, который соприкасается с кузовом. Работает как контакт.

Конечно, перед тем, как приступить к действиям, нужно снять минусовую клемму с АКБ.

Затем подключаем колонки: прячем жгуты в салоне и надеваем на колонки.

Сверху 4-жильный провод для полки задней колонки.

Как подключить магнитолу pioneer на ваз

Как подключить и настроить магнитолу (ГУ)

Разрядился аккумулятор — подключаем магнитолу правильно! ВАЗ-2107

Установка хорошей бюджетной акустики (динамики, магнитола) в ваз 2107, 2106, 2101

Автозвук, установка хорошей бюджетной автомобильной акустики — колонки (динамики), голова (магнитола) в классику ваз 2106.

Без хорошей акустической системы — тюнинг ваз 2106 как бутерброд без масла. Первое, что советую сделать – шумоизоляцию ( звукоизоляцию) . Даже непрофессиональная значительно снижает шумы внутри автомобиля, следовательно качество автозвука улучшается. Параллельно с этим пробрызгайте все скрипящие стыки деталей жидким силиконом. Я это сразу сделал – очень раздражают скрипы и разные дребезжания…

Следующее, но столь же важное: тщательно подумайте – сможете ли вы сами все сделать – руки должны расти как минимум в двух – трех сантиметрах от зад… цы (не ближе!) Бюджетный вариант – 4 колонки: 2 в передние двери (плюс 2 пищалки сверху – идут в комплекте, или не идут) и 2 овала в заднюю полку. В передние двери: 10 см (4 дюйма), 13 см (5,25 дюйма), 16 см (6,5 дюйма) Задняя полка – овалы 15*23 см (6*9 дюйма) В принципе, подобрать можете сами – продавец посоветует в зависимости от кошелька, но есть два правила:

1. Качество звучания равно качеству звучания самого слабого звена. Следовательно покупать стоит головное устройство (магнитолу), колонки ( динамики) и т.д. одного ценового диапазона. Нет смысла покупать дорогую голову (магнитолу) и дешевые динамики.
2. Лучше брать все устройства одного производителя. Они как правило сыграны и лучше всего подходят друг другу.

Как подключить магнитолу в ВАЗ 2105

Сам блок плеера устанавливается в специальное отверстие, расположенное на панели. Отверстие находится над переключателем вентилятора варочной панели. Если магнитофон ранее не устанавливался, это отверстие закроется пластиковой заглушкой. Для начала нужно установить в отверстие под магнитолу металлический каркас, который будет удерживать магнитофон в панели.

Этот металлический каркас имеет множество вырезов и выступов, которые необходимо согнуть для лучшего соединения с панелью. Сам магнитофон установлен внутри рамки. Входя полностью, магнитола фиксируется специальными зажимами по бокам. После этого его можно будет снять только специальным ключом, входящим в комплект магнитолы. Эти ключи поставляются в двух экземплярах, чтобы снять магнитофон, необходимо одновременно установить их по бокам.

Самое главное. подключить магнитолу к питанию. Как правило, на всех магнитолах цветовая кодировка проводов практически одинакова. Черный и синий. мощность минус, а красный и желтый. плюс. Лучше всего брать питание от прикуривателя. Во-первых, у него сильный ток предохранителя. Во-вторых, это ближайший пункт питания. Можно, конечно, установить в блок новый предохранитель, протянуть новый провод жгутом. Но это лишняя работа.

Стандартная акустическая система имеет два передних динамика и два задних динамика. Оптимальная проводка к динамикам находится под панелью, протягивая кабели для передних динамиков, и под бородой, возле стояночного тормоза, под задним сиденьем, для задних динамиков. Все, что вам нужно сделать, это поднять крышку, чтобы протянуть под ней провода.

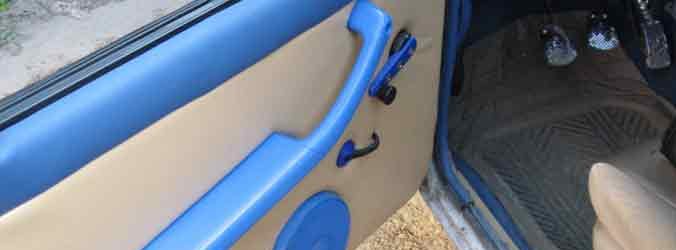

Фронтальные колонки лучше всего вмонтировать в дверь. Будет хорошо, если использовать подиумы. Задние динамики устанавливаются на полке, между полкой и динамиком находится подиум. Старайтесь тянуть за провода так, чтобы они не касались их при управлении автомобилем. Подключение к проводам блока производится согласно схеме, нанесенной на наклейку на корпусе магнитолы, либо в инструкции.

как установить магнитолу в ВАЗ 2107

Как правильно подключить магнитолу на ваз 2106

• Спасибо
• Не нравится

minimal007 14 Авг 2009

Итак. подавляющее число (да наверное все) мафонов имеют одну и ту же схему подключения, которую я и хотел описать дабы исключить создание множества тем типа «МНОГА ПРАВАДОФ! КАК ПАДКЛЮЧИТЬ?»

Начнем с множества проводов, торчащих на задней части любого уважающего себя мафона.

BAT (желтый) — на постоянный «+» ACC (красный) — в замок зажигания(или в любое место),где при повернутом ключа есть «+» GND (черный) — масса,то есть «-«. на кузов,либо АКБ REM (в основном голубой) — включение усилителя ANT — «+» на активную антену(если таковой провод отсутствует,то его заменяет REM ) ILL — диммер (приглушение яркости магнитолы в темное время суток) — подключается на клемму,где при включении габаритных огней появляется «+» MUTE — HandsFree

Теперь подробнее о подключении питания магнитолы.

BAT(+) и GND(-) правильней тянуть напрямую от аккумулятора(BAT особенно и не забываем про предохранитель) и хорошим проводом сечением не менее 2.5мм,а ACC подключать в зажигание. но большинство автолюбителей подклучают магнитолы от прикуривателя, смотав BAT и ACC вместе,а минус кинув на ближайшую массу! Это допустимо,но хорошего мало. во первых при долгой стоянке магнитола будет хавать аккум, т.к. при таком подключении она все равно будет в рабочем состоянии и во вторых мафону, как и любому другому устройству,требуется НОРМАЛЬНОЕ питание,а в данном варианте подключения его не будет!

Ну и,в конце концов,ПОЛЬЗУЙТЕ ПОИСК . Редко когда к какому либо мафону не найти мануал. а в мануале все подробно расписано и даже с картинками

Если вопросы все же остались или возникли какие либо проблемы с подключением магнитолы — пишите СЮДА. не засоряйте форум новыми темами.

• Спасибо
• Не нравится

Андрей999 04 Окт 2009

Итак. подавляющее число (да наверное все) мафонов имеют одну и ту же схему подключения, которую я и хотел описать дабы исключить создание множества тем типа «МНОГА ПРАВАДОФ! КАК ПАДКЛЮЧИТЬ?»

Скажите, у меня на машине есть часы, но они не работают да и мне они не к чему. Магнотола подключена через прикуриватель. Можно ли питание взять от часов?

• Спасибо
• Не нравится

minimal007 04 Окт 2009

Нежелательно. провода сопливые и висят на этих соплях не только часы,я так думаю!

Как подключить

Подключить магнитолу к ВАЗ-2106 можно через замок зажигания, но такая схема менее привлекательна, потому что слушать радио при выключенном двигателе не получится. Стандартная схема подключения предполагает использование стандартной проводки. Среди других особенностей подключения ВАЗ-2107 отметим следующие моменты:

• Не подключайте напрямую к аккумулятору, так как это может привести к его быстрому износу.
• Чтобы исключить возможность разрядки аккумулятора, кнопка включения вставляется в желтый провод.
• В классической сборке нет штатного предохранителя. Для его установки нужно поменять практически всю электрическую схему. Самый простой способ. купить кабель питания, в котором уже есть встроенная функция безопасности. Для нормального запуска требуется устройство на 20 А.

READ Как Подключить Сабвуфер К Штатной Магнитоле Солярис

Срок службы акустической системы во многом зависит от правильности созданной системы питания. Провода рекомендуется заизолировать, контакты соединяются пайкой или с помощью специальных переходников.

Сабвуфер

Для улучшения акустической системы рассматриваемого автомобиля часто устанавливается сабвуфер. Этот элемент предназначен для вывода низкочастотного звука. Среди особенностей подключения отметим следующие:

• Современное устройство имеет подходящий выход для подключения.
• Для такого динамика рекомендуется использовать провод большего размера.

Кабель рекомендуется прокладывать под обшивкой автомобиля. Магнитола подключается к ВАЗ-2107 с помощью специальных микросхем.

Динамики

Для того, чтобы подключить магнитолу к ВАЗ-2106, ее необходимо подключить к колонкам. Среди основных рекомендаций можно выделить следующие:

• Колонки установлены с герметичным уплотнением. В противном случае возможна вибрация.
• Наибольшее внимание следует уделить правильной прокладке кабеля. В местах соприкосновения с металлом необходимо обеспечить качественную изоляцию, так как вибрация может привести к истиранию изоляции.
• Процедура подключения предполагает использование специальных переходников. Кроме того, можно подключать пайкой, все соединения заизолированы.

Современная магнитола имеет соответствующие выходы на динамики. Сеть должна иметь минимальное количество подключений, так как они могут увеличивать сопротивление.

Как установить

При выборе радиостанции рекомендуется обращать внимание на продукцию, выпускаемую под брендом Pioneer. Он отличается высокой производительностью и может прослужить долго. Вы можете установить радио для улучшения качества музыки следующим образом:

• В машине магнитола крепится с помощью стандартного разъема ISO. Этот международный стандарт получил широкое распространение.
• Выбирая магнитолу, следует учитывать ее размер. Если они не подходят, установка будет затруднена. Вы можете поменять место в машине.
• При правильном размере сиденья проблем с обновлением магнитолы не возникает. Все кабели закреплены в прямоугольном разъеме.
• Если контакты не подходят, то можно использовать специальный переходник.

Правильно установить магнитолу несложно, ведь в большинстве случаев она имеет стандартные размеры. Для автомобилей рекомендуется приобретать соответствующие провода с хорошей изоляцией.

Антенна

Перед подключением ресивера к ВАЗ-2107 следует учесть правильное положение антенны. Различные искусственные помехи могут ухудшить качество сигнала, что приведет к появлению посторонних шумов. Среди особенностей подключения антенны отметим следующие:

• Есть разъем для подключения внешнего устройства.
• Если необходимого штекера нет, его можно приобрести и припаять к внешней антенне.
• Качественное соединение обеспечивает изоляцию при использовании ленты или герметика. Слишком высокая влажность может привести к коррозии, что приведет к ухудшению качества сигнала.

Установка и подключение акустической системы занимает относительно мало времени. Наибольшее внимание уделяется прокладке кабеля к источнику питания, ведь аккумулятор используется как есть.

Как установить

2107 имеет 2 места, подходящие для установки основного блока 1DIN. магнитофон можно установить в стандартном месте на центральной консоли, также допустимо размещение оборудования на месте центральных дефлекторов. В первом варианте установки нужно обрезать сиденье до нужного размера.

Второй вариант снижает нагрев тела игрока горячим обогревателем кабины, обеспечивает комфортное управление функциями. Но при этом ухудшается вентиляция, и есть риск прогрева основного блока прямыми солнечными лучами.

На ВАЗ-2106 единственное место для установки. центральная консоль, которую нужно обрезать до типоразмера 1DIN. Основной блок крепится с помощью металлической оси, расположенной в панели приборов. Схема крепления вала идентична для ВАЗ-2106 и 2107 с помощью загнутых язычков.

Чтобы починить устройство, нужно сделать чехол; управление осуществляется с помощью дистанционного проводного пульта дистанционного управления или по радиоканалу. Допускается установка основного оборудования в ногах переднего пассажира, но такая схема применяется редко из-за риска повреждения магнитолы.

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 установлен в багажнике. Для подключения в автомобиле используются отдельные акустические кабели, которые прокладываются к основному устройству или дополнительному усилителю. При использовании активного устройства, подключенного к бортовой сети, в цепи питания должен быть установлен предохранитель.

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм).

На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач. На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки. Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины. В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Прочитайте, может пригодится: Не вытягивается ремень безопасности — что делать?

Как подключить

Правильное подключение магнитолы на ВАЗ-2107 и любой другой автомобиль происходит через контактную группу замка зажигания. В этом случае при извлечении ключа питание оборудования прерывается, поддерживается только подзарядка блока памяти, производимая аккумулятором.

На карбюраторных автомобилях необходимо поменять контактную группу:

• Снимаем пластиковую крышку рулевой колонки.
• Выньте вилку из замка зажигания и ослабьте 2 стопорных винта.
• Снимите замок со стойки, сдавив замок тонким предметом (с вставленным ключом и возвращенным в положение 0).
• Удалите группу контактов, которую хотите изменить, припаяв дополнительный элемент.
• Соберите замок и установите детали на прежние места.

Аналогично модифицированный замок получает положение ACC вместо 0, которое используется для управления основным блоком на парковке. В схему подключения магнитофона вставлен дополнительный предохранитель, предохраняющий цепи от перегрузки. Акустические кабели подключаются через переходник.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крыше или крышке багажника; можно использовать устройство активного типа, установленное на лобовом стекле. Устройство подключается к автомагнитоле ВАЗ-2107 или 2106 с помощью штатной вилки или адаптера.

Динамики

2107 имеет стандартные места крепления передних динамиков, расположенные по углам приборной панели. При установке динамиков в дверные карты необходимо вырезать отверстия в деталях, диффузоры и магниты динамика помещаются в обычные пазы на внутренней металлической части двери. Акустические кабели должны быть проложены правильно; для этого используется специальная переходная заглушка, помещаемая между торцом двери и колонной. Элемент защищает обвязку от перегибов и повреждений.

READ Регулировка Сцепления Opel Vectra А

Для улучшения воспроизведения музыки установлена ​​задняя пара динамиков, которые расположены на полке за спинкой заднего сиденья. Для монтажа деталей требуется обработка металлической панели, кабели проложены под напольное покрытие.

Подключить магнитолу к ВАЗ-2106 можно только к колонкам, расположенным в передней двери и на задней полке. На приборной панели нет места для установки колонок (кроме центральной колонки овальной формы, которая устанавливалась на приставку еще в советское время).

Реорганизация штатного места для магнитолы.

После покупки желаемой техники и перед началом её установки, вам необходимо немного переделать штатную нишу для нее. Объяснить это можно рядом неблагоприятных причин.

Печка может слишком сильно сушить и из-за этого электроника перегревается. Многие автомобилисты уже стали жертвами таких неприятностей.

Читайте

Схема, по которой будем работать и необходимые инструменты.

Установка магнитолы на ЖИГУЛИ. Ваз 2106

Как установить магнитолу в ВАЗ 2107

Устанавливаем и подключаем магнитолу

. Добавляемся в группу в ВК Подписываемся, оставляем.

Вам потребуется десяти миллиметровая фанера, лобзик, клей ПВА и саморезы, также следует взять кожзаменитель, картон и наждачную бумагу.

Как проверить подключение

Чтобы проверить правильность подключения кабелей, выключите зажигание и измерьте ток утечки, который не должен превышать 30 мА. Дополнительным тестом станет включение оборудования в режиме большого объема, при этом самопроизвольного отключения компонентов быть не должно.

Врезка в провод кнопки

Более правильный способ. воткнуть в провод кнопку включения-выключения, что позволяет отключать питание в ручном режиме.

• ANT, провод, обычно белый, используется для управления антенной, встроенной в магнитолу, может использоваться для подключения внешней антенны;
• провода с маркировкой FL и FR используются для подключения правого и левого передних динамиков;
• Провода RL и RR используются для подключения правого и левого тыловых динамиков соответственно;

Современные машины обычно оснащены разъемом ISO. В старых автомобилях необходимо установить адаптер на розетку ISO, тогда при смене модели радиостанции достаточно будет переключить только розетку.

После завершения электрического подключения можно приступать к установке динамиков и внешней антенны. Если автомобиль рассчитан только на одну пару динамиков, а установка второй пары не планируется, то провода можно скручивать попарно, слева и справа.

Подключаем магнитолу

Работы по подключению можно разделить на три этапа:

• установка корпуса устройства;
• электрическое соединение;
• установка и подключение колонок.

Скорее всего, вам также понадобится подключить антенну.

Чтобы установить корпус радиоприемника, сначала необходимо установить металлический каркас. Каркас фиксируется в розетке с помощью многочисленных выступов, которые необходимо загибать по периметру. Корпус магнитолы закреплен в раме. Для его снятия установлены специальные ключи.

Перед подключением к электросети убедитесь, что аккумулятор отключен. Собирая электрическую схему, самое главное. не перепутать провода, а подключить по маркировке. Принципиальную схему подключения вы можете увидеть на фото. Понятно, что читать инструкции. дело не королевское. Но, тем не менее, перед тем как приступить к установке ГУ внимательно ознакомьтесь с рекомендациями производителя вверху корпуса или в паспорте.

Обычно электрические провода маркируются следующим образом:

• провод с маркировкой 12 В, питание желтый, плюс идет от АКБ;

Этот провод подключает постоянный источник питания к магнитоле, который сохраняет настройки памяти.

• провод с маркировкой GND, черный минус, подключаемый к кузову автомобиля;
• Маркировка АСС, красный провод тоже отвечает за питание, но проходит через замок зажигания.

Если вы подключите устройство таким образом, то вы сможете слушать музыку только при работающем двигателе. Эта схема была разработана производителями для экономии заряда аккумулятора. Самый простой способ добиться возможности пользоваться магнитолой независимо от работающего двигателя. это прямое подключение.

Если скрутить желтый и красный провода вместе и подключить магнитолу напрямую к аккумулятору, то в случае длительной стоянки магнитола сможет полностью разрядить старую батарею.

Акустическая система автомобиля

Редкий водитель обходится без музыки в салоне. В зависимости от предпочтений владельца система может быть простой или сложной. Продвинутые спикеры. это отдельная тема, достойная многобуквенного рассказа с продолжением. Степень изысканности акустики ограничивается только кошельком автомобильного меломана и его личным пониманием крутизны. В этой статье мы расскажем о том, что это такое и как устанавливается самая простая музыка в салоне ВАЗа.

Любая акустическая система, в том числе автомобильная, состоит из основной акустической системы (ГУ) и динамиков. В простейшем случае эти функции выполняет магнитола и пара динамиков. По умолчанию современный магнитофон объединяет в себе музыкальный проигрыватель из цифровых дисковых носителей или флешек и радио. Также есть встроенный усилитель.

Родное место магнитолы, предусмотренное производителем, на панели над переключателем вентилятора салона. Перед первым использованием монтажное отверстие закрывается пластиковой пробкой.

Заключение

Если вы планируете стандартную акустическую схему с двумя передними и двумя задними динамиками, то лучшее место для передних пар передних дверей. Задние крепятся на полке, для которой лучше сделать специальный подиум. Провода для передней пары протянуты под панелью, а для задней возле ручника. под сиденьем. Прокладывайте проводку так, чтобы кабели случайно не касались и не защемлялись во время работы.

Внешняя антенна обычно размещается на лобовом стекле. Черный провод антенны подключен к массе, другой провод. к соответствующему радио выходу.

Эти краткие рекомендации позволят подключить магнитолу на автомобиль ВАЗ. Подробнее о процессе строительства см.

Начало процесса установки

Как подключить автомагнитолу к ВАЗ 2106

В первую очередь следует проверить провода блока питания, на каждом из которых должно быть написано его назначение. Проволоку можно просто окрасить в определенный цвет:

• Красный цвет провода будет обозначать кабель, обеспечивающий питание плюс 12 В при включенном зажигании.
• Желтый будет означать постоянную мощность.
• Синий шнур питания к антенне.
• Оранжевый провод предназначен для управления подсветкой.
• Черный провод всегда отрицательный.

Рассмотрим установку основного блока, который помимо проигрывания компакт-дисков наделен еще и радио:

• Изучаем блок подключения динамиков (см. Как выбрать динамики для автомагнитолы). Он состоит из 8 заглушек. У каждого динамика по два штекера. Получается 4 столбца х 2 = 8.

Заметка. Колонки можно установить следующим образом: две в передней двери, две в задней полке.

• Изучаем блок питания плеера, который состоит из 5 вилок.

Заметка. Это не значит, что так должно быть всегда. Есть разные блоки питания, и у них может быть разное количество вилок: 5, 8 и т. Д.

Как установить автомагнитолу на ВАЗ 2107

Динамик и блок питания традиционные. Другими словами, для них (кепок) есть заранее определенная цель. В нашем случае предполагается, что эти колодки входят в автомобильный комплект, и их не нужно приобретать отдельно:

• Покупаем специальные разъемы, которые очень важны при подключении автомагнитолы. Такие компоненты априори исключают необходимость пайки. Эти компоненты предназначены для подключения дополнительного провода к проводке автомобиля. Обычно разъем имеет два канала: основной провод идет в сквозное отверстие, а дополнительный провод идет в шторку.

READ Hyundai Sonata 2005 Года Отзывы

Заметка. В контактной части разъема есть два отверстия для зажима проводников, по которым протекает ток.

• Что касается места вставки в штатную разводку, то найти его можно по схеме подключения.
• После того, как разъем встроен в проводку автомобиля, необходимо проверить напряжение плюс 12 В и массу. Делается это на соответствующих штырях колодки. Используем простейший щуп. автомобильную лампочку на 12 В с двумя подключенными проводами или специальный.
• Соединяем прокладки для усилителя (которые не использовались или не будут использоваться при установке) изолентой.

Заметка. Жгут проводов. это своего рода колодка, он должен выходить так, чтобы провода для подключения плеера вытаскивались без излишнего натяжения.

• Теперь нужно пропустить жгут проводов, предназначенный для поворотной платформы и антенны, через специальный салазок основного блока.
• Вставляем шторку в консольный разъем на панели приборов.

Совет. Горка должна быть установлена ​​без перекоса. Следовательно, внешний фланец салазок должен быть близко к краям гнезда поворотной платформы.

• Возьмите подходящую отвертку и отогните монтажную задвижку уса. Следим, чтобы они надежно сидели в гнезде и не раскачивались.

Как подключить автомагнитолу к ВАЗ 2101

• Пока мы не торопимся с установкой автомагнитолы, но еще раз проверим напряжение и землю самодельным щупом на необходимых контактах блока питания.
• Подключите антенный кабель к магнитоле.
• Также подключите остальные провода.
• Вставляем магнитолу в гнездо на панели приборов.

Схема подключения автомагнитолы ВАЗ 2105

Заметка. Чтобы легко снять магнитолу с горки, в установочный комплект входят два съемника. Их устанавливают с двух сторон в зазоры, которые остаются между стенками игрока и санями. Вам просто нужно вытащить эти съемники, чтобы снять радио.

• Ставим обшивку панели автомагнитолы.
• Ставим саму панель.
• Проверяем работу всей системы.

Схема подключения автомагнитолы на ВАЗ 2105

Совет. Точки радиосвязи рекомендуется защитить изоляцией. Можно использовать цветной скотч.

На этом операцию по установке магнитолы своими руками можно считать завершенной. Не помешает воспользоваться и другими пошаговыми инструкциями. Также важно просматривать фотографии и материалы в процессе. Цена самостоятельной установки априори порадует всех, ведь для сравнения она будет в несколько раз ниже той, которую придется заплатить специалистам.

Как подключить автомагнитолу в машине своими руками? (фото — видео инструкция)

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

• Сама автомагнитола, динамики и их провода
• Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
• Изоляционная лента.
• Предохранитель (10а-15а) и его разъем.
• Мультиметр или контрольная лампочка.
• Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс .

Выглядят переходники вот так:

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.

— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)

— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.

Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Вот вам видео как определить полярность динамика:

За полярностью следить очень важно, так как в противном случае звук в машине будет очень низкого качества!

Последовательно проверяем и соединяем все динамики, передний левый. Задний левый, задний правый, передний правый.

Подключение антенны обычно сложностей не вызывает.

Вот небольшое видео про подключение автомагнитолы, но на нем перепутаны красный и желтый цвета (правильно написано в статье):

Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.

Не пугайтесь, текста тут много меньше так как нет нужды определять назначение проводов. Трудоемкость выше так как мы будем прокладывать эти провода!

Схема подключения не изменяется:

• Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель 10-15 ампер, проводом 2.5-4 квадрата!

Есть вариант взять постоянный плюс с прикуривателя, но как показала практика, обычно, прикуриватель запитывается проводом 1.5 квадрата и имеет предохранитель 10 ампер. В моем автомобиле, при подключении насоса для подкачки колес, и работающей магнитоле этот предохранитель сгорал!

• Ищем под панелью (например, на блоке предохранителей или на замке зажигания) провод, где появляется плюс при включении зажигания, и соответственно, оттуда тянем провод к плюсу магнитолы, который отвечает за включение. Можно этот провод зацепить на постоянный плюс, но магнитола будет высасывать аккумулятор!

• Прокладываем провод массы и надежно закрепляем его к кузову (например на крепление панели к кузову)

• Устанавливаем в штатные места динамики и прокладываем их провода, обязательно соблюдая полярность!

• Цепляем антенну и провод управления ей.

Установка магнитолы завершена, вы только что сэкономили 1.5-3 т.р.

Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).

Большинство автомагнитол рассчитаны на питание 12 вольт. На большинстве грузовых автомобилей применяется стандарт напряжения — 24 вольта, соответственно при подключении 12ти вольтовой автомагнитолы, в сеть 24 вольта, она неизбежно откажет.

Поэтому подключают автомагнитолу к одному аккумулятору, (тот который минусом прицеплен к кузову автомобиля), с его плюса тянут провод в кабину на магнитолу. Такое решение имеет место быть, но оно имеет существенный недостаток – за 1- 2 недели простоя аккумулятор сильно разрядиться и запустить двигатель без его зарядки будет невозможно!

Как подключить автомагнитолу ВАЗ 2110 своими руками

Установка магнитолы в ВАЗ

Сегодня на рынке можно найти практически любую основную рубрику. Разные цены, разные потребности, наконец, купил автомагнитолу. Практически каждый из них сегодня оборудован радиоприемником и может читать диски любого формата. И если выбор головного устройства для многих не является проблемой, то установка ВАЗа или другого автомобиля становится настоящей проблемой. В нашей статье мы рассмотрим, как подключаются автомагнитолы. Установка на ВАЗ 2107 или другую модель должна быть простой и быстрой, если изучить все, что будет представлено ниже.

Установка автомагнитолы на ВАЗ 2107

Начнем наш рассказ с самого простого способа установки автомагнитолы. Такой подход вполне оправдан, ведь сразу изучить сложные варианты монтажа невозможно, а нужно переходить от простых. Перед покупкой дорогостоящего оборудования следует определиться с выбором установщика. Если вы намерены провести такую ​​операцию независимыми силами, то вам нужно знать много секретов. Напротив, недорогое устройство подключить очень просто, и вам не нужно тратиться на услуги специалиста. Итак, из чего состоит обычная акустическая система??? Конечно, главную роль здесь играет автомобильная магнитола, установкой которой мы и займемся. Но не забудьте про четыре стандартных динамика, которые идут в комплекте. Вам нужно будет подключить к ним провода от основного блока.

Заметка. Все компоненты переменного тока устанавливаются только в местах, указанных производителем транспортного средства. Сделано это не только для простоты, но и во избежание коротких замыканий.

Установка

Установка автомагнитолы на Ваз 2107

Начнем мы наше повествование с самого простого способа установки автомагнитолы. Такой подход полностью оправдан, ведь невозможно научиться сразу сложным вариантам монтажа и идти нужно от простого. Прежде чем покупать дорогое оборудование, следует определиться с выбором установщика. Если намеревается проведение такой операции самостоятельными силами, то нужно знать много секретов. Напротив, недорогое устройство очень просто подключить и тратиться на услуги специалиста вовсе не обязательно. Итак, из чего состоит обычная акустическая система? Конечно же, главную роль здесь занимает автомагнитола, монтажом которой мы и займемся. Но не стоит забывать и о четырех стандартных динамиках, которые идут в комплекте. От головного устройства к ним нужно будет соединить провода.

Примечание. Все компоненты АС устанавливаются только в места, предназначенные заранее автопроизводителем. Делается это не только ради простоты, но и во избежание короткого замыкания.

Начало процесса установки

Как подключить автомагнитолу на ваз 2106

В первую очередь, следует проверить провода колодки питания, на каждом из которых должно быть написано его предназначение. Провод просто может быть выкрашен в определенный цвет:

• Красный цвет провода будет означать кабель, подразумевающие питание в плюс 12 В при включенном зажигании.
• Желтый будет означать постоянное питание.
• Синий провод – питание, идущее на антенну.
• Оранжевый провод предназначен для управления подсветкой.
• Черный провод – всегда минусовой.

Рассмотрим установку головного устройства, которое кроме проигрывания компакт-дисков, наделено еще и радиоприемником:

• Изучаем колодку для подключения динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Она состоит из 8-ми штекеров. На каждый динамик идет по два штекера. Получается – 4 динамика х 2 = 8.

Примечание. Динамики можно установить следующим образом: два в передние двери, два на заднюю полку.

• Изучаем колодку питания проигрывателя, которая состоит и 5-ти штекеров.

Примечание. Это вовсе не означает, что всегда так и должно быть. Существуют разные колодки питания, и они могут иметь разное количество штекеров: 5, 8 и т. д.

Как установить автомагнитолу на ваз 2107

Будет полезно: Киа сид какое масло в коробке автомат

Колодки для подключения динамиков и питания являются традиционными. Другими словами, для них (штекеров) предусмотрено заданное назначение. В нашем случае подразумевается, что в комплекте с автомагнитолой идут эти колодки и покупать их по отдельности не нужно:

• Приобретаем специальные соединители, которые очень важны при подключении автомагнитолы. Такие составляющие априори исключают необходимость использования пайки. Данные компоненты предназначаются для соединения дополнительного провода с проводкой автомобиля. Обычно, соединитель имеет два канала: основной провод идет в сквозное отверстие, а дополнительный – в глухое.

Примечание. В контактной части соединителя имеются две прорези для зажима жил, по которым идет ток.

• Что касается места врезки в стандартную проводку, то найти его можно по схеме электрических соединителей.
• После того, как врезали в проводку автомобиля соединитель, нужно проверить напряжение плюс 12 В и массу. Делается это на соответствующих контактах колодки. Используем простейший пробник – автомобильную лампочку на 12 В с двумя подключенными проводами или специальный.

• Объединяем колодки проводов для усилителя (которые не были или не будут использованы при установке) изоляционной лентой.

Примечание. Жгут проводов – своеобразная колодка, должна получиться таким образом, чтобы провода для подключения проигрывателя были вытянуты оттуда без излишнего натяжения.

• Теперь надо через специальные салазки головного устройства продеть жгут проводов, предназначеных для проигрывателя и антенны.
• Салазки вставляем в гнездо консоли панели приборов.

Совет. Салазки должны быть установлены без какого-либо перекоса. Так, наружная отбортовка салазок обязательно должна прилегать к кромкам гнезда проигрывателя плотно.

• Берем подходящую отвертку и отгибаем установочные усы салазок. Убеждаемся в том, что они салазки надежно сидят в гнезде и не шатаются.

Как подключить автомагнитолу на Ваз 2101

• Пока не спешим устанавливать автомагнитолу, а еще раз проверяем самодельным пробником напряжение и массу на нужных контактах колодки питания.
• Кабель антенны подсоединяем к магнитоле.
• Подсоединяем также и остальные провода.
• Магнитолу вставляем в гнездо панели приборов.

Схема подключения автомагнитолы Ваз 2105

Примечание. Чтобы без проблем извлечь магнитолу из салазок, в установочном комплекте имеются два съемника. Они устанавливаются с обеих сторон в зазоры, которые остаются между стенками проигрывателя и салазок. Достаточно просто потянуть эти самые съемники, чтобы вынуть магнитолу.

• Ставим облицовку панели автомагнитолы.
• Ставим саму панель.
• Проверяем работоспособность всей системы.

Схема подключения автомагнитолы на ваз 2105

Совет. Рекомендуется защитить места присоединения проводов магнитолы изоляцией. Использовать можно разноцветную ленту.

На этом операция по установке магнитолы своими руками можно считать законченной. Не помешает воспользоваться и другими пошаговыми инструкциями. Кроме того, важно в процессе работы смотреть фото и видео – материалы. Априори цена самостоятельной установки порадует каждого, ведь по сравнению она будет в несколько раз ниже той, которую придется платить специалистам.

Как установить

При выборе радиостанции рекомендуется обращать внимание на продукцию, выпускаемую под брендом Pioneer. Он отличается высокой производительностью и может прослужить долго. Вы можете установить радио для улучшения качества музыки следующим образом:

• В машине магнитола крепится с помощью стандартного разъема ISO. Этот международный стандарт получил широкое распространение.
• Выбирая магнитолу, следует учитывать ее размер. Если они не подходят, установка будет затруднена. Вы можете поменять место в машине.
• При правильном размере сиденья проблем с обновлением магнитолы не возникает. Все кабели закреплены в прямоугольном разъеме.
• Если контакты не подходят, то можно использовать специальный переходник.

Правильно установить магнитолу несложно, ведь в большинстве случаев она имеет стандартные размеры. Для автомобилей рекомендуется приобретать соответствующие провода с хорошей изоляцией.

Особенности подключения автомагнитолы

Стандартная схема подключения обычно одинакова для всех моделей автомобилей и магнитол. Но следует учесть ряд нюансов.

• Электропроводка отечественных автомобилей предназначена для подключения устройства с механическим поиском радиостанций, что может вызвать определенные трудности, если вы собираетесь подключить современную модель;
• В большинстве моделей ВАЗ ответвление проводки для подключения ПГ идет от замка зажигания: при повороте ключа происходит кратковременный сбой питания, что приводит к сбросу, если в модели отсутствует источник бесперебойного питания;
• Перед установкой пользователь должен решить, доволен ли он тем, что может слушать музыку только при работающем двигателе, или он хочет использовать радио на парковке.
• Sources:
