Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

• уменьшение шума работы мотора;
• преобразование энергии отработавших газов;
• безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

На Политбюро министр автомобильной промышленности Александр Михайлович Тарасов выступил с докладом, в котором рассказывал о положении дел в автопроме и говорил о необходимости постройки нового завода с использованием зарубежного опыта, а Дмитрий Фёдорович Устинов, бывший глава Минобороны, курировавший вопросы военно-промышленного комплекса, возразил, что имея такую «оборонку», ничего не стоит построить новый завод собственными силами. И тогда Косыгин предложил строить два завода — один по советским «лекалам», а второй — с иностранцами. Идея была принята, и в результате появилось два на 220 000 автомобилей в год и ВАЗ с годовой мощностью в 660 000 авто.

Иннокентий Кишкурно

Колёса

Замена резонатора и глушителя ВАЗ

Замена резонатора ВАЗ-2107i инжектор своими руками

Изготовление прямоточного глушителя

Вариант 1. Переделка прямотока из старого глушителя

Процесс монтажа прямотока своими руками проходит в такой последовательности:

• Демонтируем бу глушитель автомобиля и «болгаркой» делаем пропил в промежуточном «глушаке» (резонаторе) по всей длине изделия, при этом получается «крышка», прикрывающая внутреннее устройство резонатора. К элементам устройства относятся 3-4 перпендикулярно расположенных ребра жесткости и 2 отрезка трубы по направлению друг к другу;
• Производим выпиливание всех составных частей в резонаторной трубе, оставив некоторые поверхности для прихватывания нового сварочного шва. Далее обрезаем трубу радиусом 26 мм, обрезаем до расстояния, приравненному к длине между концами спиленных труб в резонаторном устройстве;
• Затем производим продольные пропилы под углом в этом отрезке трубы с шагом 1.5-2 см (можно просверлить большое количество отверстий с помощью электродрели) так, чтобы получился узор типа «елочка». С помощью сварки присоединяем этот элемент к обрезным частям труб в резонаторе и заполняем внутреннюю полость губками из металла;
• После проведенных операций вырезанную крышку с помощью сварки устанавливаем назад. При окончании работ хвостовую часть «глушака» обрезаем (от среза резонатора до места наружного выхода отработанных газов). Сюда с помощью сварки прикрепляем отрезок той же трубы длиной около полуметра, после чего проводим его обработку, нанося лако — красочное покрытия для противодействия коррозии.

Читать дальше: Айфон долго грузит интернет

ПРЯМОТОК ВАЗ 2107 САМОДЕЛЬНЫЙ НО БАСИТ НОРМАЛЬНО

ЗАМЕНА ГЛУШИТЕЛЯ ВАЗ 2101-2107

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для замены глушителя понадобится:

• смотровая яма или подъёмник;
• отвёртка;
• набор автомобильных ключей;
• молоток.

Снятие и установка глушителя

Чтобы демонтировать «глушак», отремонтировать его, а затем вернуть на место, придерживайтесь такой последовательности действий:

1. Загоните машину на смотровую яму. Заглушите двигатель, выключите зажигание. Обождите, пока остынет выпускной коллектор.
2. Разогните крючья резиновых ремней подвеса глушителя.

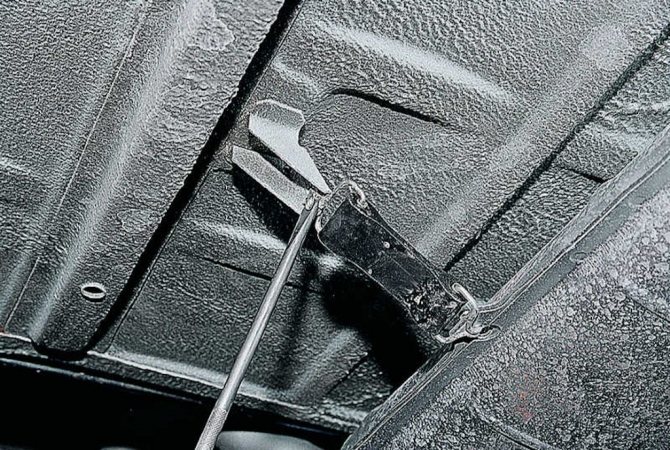

Разогните с помощью отвёртки крючья резиновых ремней, на которых подвешен глушитель

Открутите гаечным ключом крепление выхлопной трубы к резиновой подушке

Ослабьте хомут между трубами основного и дополнительного глушителя

Аккуратно выбейте резонатор из крепления, ударяя молотком через деревянную прокладку

Открутите приёмную трубу от кронштейна коробки передач

Аккуратно отогните стопоры и открутите приёмную трубу от коллектора

Новый глушитель установите в противоположной снятию последовательности. При этом не используйте бывшую в употреблении прокладку. Трубы в местах соединения хомутами перед сборкой обработайте графитной смазкой.

Видео: замена глушителя ВАЗ 2107 в гаражных условиях

На ВАЗе в 1979 году специально для «дорогого Леонида Ильича» построили автомобиль, который получил обиходное название «полседьмого». Случилось это после представления руководству страны моделей ВАЗ-2105 и 2107, до серийного производства которых было ещё довольно далеко, а Брежнев пожелал подарить такую машину кому-то из членов семьи. В результате появился уникальный автомобиль, кузов и интерьер которого представлял гибрид «шестёрки» и «семёрки» – отсюда и название.

Иннокентий Кишкурно

Как связаны стук и положение глушителя

Если глушитель вдруг начал стучать о какие-то места автомобиля, найдите источник посторонних звуков. Обычно причина кроется в растянувшихся резиновых креплениях. После их замены стук прекратится.

Иногда стук появляется после проведения работ, связанных со снятием глушителя. В этом случае посторонние звуки — следствие ошибок монтажа. Круглые трубы в местах соединений хомутами могут быть слегка повёрнуты относительно правильного положения: больше или меньше, чем требуется задвинуты одна в другую.

Для устранения стука восстановите оптимальное положение элементов системы выпуска отработавших газов.

Аналогичными способами — заменой резинок и коррекцией положения сочленений — «лечатся» провисшие глушители.

Видео: ремонт провисшего глушителя ВАЗ 2106

Нюансы ремонта глушителя

Глушитель «классических» автомобилей ВАЗ, согласно рекомендациям изготовителя, ремонту не подлежит. При возникновении неисправности какого-либо элемента выпускного тракта деталь подлежит замене новой.

На деле автомобилисты часто предпочитают устранять прогоревшие в глушителе дыры — самый распространённый дефект — с помощью сварки.

О возникновении «свищей» свидетельствует изменение звука мотора и появление дыма из-под машины. Для поиска неисправности установите машину на эстакаду, осмотрите элементы системы выпуска отработавших газов.

Если причина в прогоревшей прокладке, снимите глушитель и замените её. Когда есть помощник, можно обойтись без снятия всех элементов системы. Действуйте в следующем порядке:

1. Открутите крепление трубы к КПП.
2. Развинтите гайки крепления приёмной трубы к коллектору.
3. Вдвоём с помощником стяните «штаны» со шпилек, одновременно вращая за изгиб трубы резонатора.
4. Замените прокладку, установите трубу на место, закрутите крепления.

Замена сгоревшей прокладки глушителя устраняет посторонние звуки из мотора

Заваренный глушитель обычно служит меньше чем новый. Но и сварка обходится дешевле, чем покупка. Обычно при необходимости ремонта глушителя сваркой обращаются к профессионалам. Если есть оборудование, работу можно выполнить самостоятельно. Для этого понадобится:

• сварочный аппарат;
• заготовки для заплаток из листового металла толщиной 1–2 мм;
• отрезок трубы такого же диаметра, как вышедшая из строя;
• шлифмашина с отрезным диском по металлу;
• металлическая щётка;
• наждачная бумага;
• термостойкая краска по металлу.

Для ремонта глушителя придерживайтесь такой последовательности:

1. Снимите глушитель с автомобиля.
2. Наружным осмотром определите место неисправности и размеры повреждений.
3. Если в корпусе глушителя значительное отверстие, оцените состояние внутренних деталей. Возможно, ремонт внешней поверхности не принесёт желаемого восстановления функций глушителя без замены внутренностей. В этом случае целесообразно обратиться к профессионалам или попросту поменять неисправную деталь на новую.
4. Вырежьте прогоревший участок. Из заготовки сделайте заплатку большего размера, чем повреждение. Приварите заплатку поверх дырки сплошным швом.
5. При повреждении в местах стыков трубы и корпуса глушителя вырежьте дефектный участок, замените повреждённую часть трубы, приварите отремонтированную трубу к глушителю сплошным швом.
6. Отремонтированный глушитель очистите от грязи и ржавчины, окрасьте деталь двумя слоями термостойкой краски.

Фотогалерея: сварка глушителя

Видео: ремонт глушителя ВАЗов сваркой

Замена и ремонт глушителя — грязная и трудоёмкая работа. Но ничего сложного в ней нет. Глаза боятся — руки делают.

Со временем выхлопная система ВАЗ 2107 выходит из строя и владельцу приходится обращаться на СТО или менять ее самостоятельно. В последнем случае понадобится стандартный инструмент и наличие смотровой ямы. Может также потребоваться болгарка и WD-40.

Содержание

Скрыть

Что входит в выхлопную систему

Рассмотрим подробнее основные части системы выхлопа. Приемная труба

Устройство резонатора

Устройство глушителя

Неисправности и ремонт глушителя Ваз-2107 Если стучит глушитель

Если глушитель прогорел

Выбор и доработка глушителя Варианты глушителей для «семёрки»

Глушитель стокового образца следует покупать у доверенных производителей.

Доработка глушителя

Спортивный глушитель

Самодельный глушитель

Насадка на глушитель

Система выпуска (или выхлопа) автомобиля имеет особую функцию — выводить отработанные газы из двигателя. Как известно, топливо после сгорания оставляет газы, которые должны быть полностью выпущены. Чем быстрее и качественнее будет проходить этот процесс, тем выше КПД силового агрегата. Газы вначале движутся в направлении приёмной трубы выхлопной системы ВАЗ-2107, а затем выходят через глушитель. Между выпускным коллектором ДВС и приёмной трубой ставится герметичный уплотнитель, который исключает пропуски (просечки) выхлопного газа под капотом машины. В некоторых случаях вместо прокладки используется гофра, снижающая вибрации. Однако ставить её- это уже занятие тюнингом, подгонка под нужные параметры всех остальные элементов системы.

Что входит в выхлопную систему

Состоит выхлоп «семёрки» из нескольких главных частей: выпускного коллектора, приёмной трубы, резонатора и глушителя. Помимо этого, есть и дополнительные элементы: резиновые крепления, фланцы, уплотнители.

Система выхлопа ВАЗ-2107 включает такие элементы: 1. прокладка выпускного коллектора; 2. приёмная труба (штаны); 3. кронштейн крепления к коробке передач; 4. хомуты для соединения труб; 5. передний резонатор (первый дополнительный глушитель); 6. задний резонатор (второй дополнительный глушитель); 7. основной глушитель; 8. резиновая подвеска крепления или подушка.

Система выпуска отработавших газов Ваз-классика

Рассмотрим подробнее основные части системы выхлопа.

Выпускной коллектор, выполненный из металла хорошего качества (иногда заменяется тюнерами на стальной.) Эта часть системы выхлопа с функцией сбора отработанных газов. Является узлом из нескольких цилиндров или трубок. Изготавливается на ВАЗ-2107 из чугуна. Крепится одной стороной к приёмной трубе, другой — к двигателю. Выпускной коллектор в ходе эксплуатации машины подвергается сильным нагрузкам, так как из-за особенностей конструкцией функционирует в экстремальных условиях. Газы имеют свойство нагреваться до тысячеградусной температуры, а после остановки двигателя, они резко охлаждаются, что неминуемо приводит к образованию конденсата. На коллекторе появляется коррозия. Таким образом, выпускной коллектор отвечает: • за удаление из камер двигателя отработанных газов; • за наполнение и продув камер.

Работа выпускного коллектора неразрывно связана с резонацией. В процессе функционирования двигателя — сгорания топливно-воздушной смеси — образуется сильное давление, которое используется для циркуляции газов. Напор или волна давления поступает обратно в цилиндры тем самым помогая выходить очередной порции газов. Чем выше обороты мотора, тем больше создаётся давления и быстрее происходит выход отработанных газов.

Приемная труба

«Штаны»– такое название прилепили этой детали за характерную форму приёмной трубы принимающей газы, поступающие из выпускного коллектора двигателя. Приёмная труба тоже является неотъемлемой частью выхлопной системы. Она расположена после выпускного коллектора, перед резонатором. Изготавливается из прочного металла, тюнингованные модели включают гофрированные части. Приемная труба инжекторных машин имеет отличия.

Приемная труба системы выпуска- “штаны”, эта для карбюраторных машин

«Штаны» на ВАЗ-2107 довольно часто выходят из строя. Это происходит в основном из-за воздействия внешней среды. Тот же конденсат, образуемый в результате температурных колебаний, отрицательно влияет на металлические составляющие трубы. Кроме того, зимой в России дороги посыпают составами, содержащими соли и различные химикаты. Они тоже плохо воздействуют на корпус приёмной трубы. На ВАЗ-2107 штаны на заводе делаются из чёрного металла. Однако можно самостоятельно заменить модель на модернизированные аналоги.

-Лучшей считается приёмная труба, изготовленная из нержавеющей стали. Стоит она, правда, дорого. Зато масса преимуществ налицо: стойкость к коррозии и длительность эксплуатации. -Вариант штанов алюминизированный. Изготавливается из обычной стали, но покрывается алюминием. Ресурс таких изделий составляет более пяти лет (штатная труба может прогореть и через два года). Дополнительно могут укомплектовываться гофрированными проставками.

Приемная труба для инжекторных Ваз-2107 имеет отличия

Устройство резонатора

Резонатор или добавочный шумопоглащающий элемент между приёмной трубой и глушителем — в нём шум встречает первую для себя преграду. Для инжекторного двигателя ВАЗ-2107 он должен соответствовать нормам Евро-3 и в него встроен каталитический нейтрализатор.

Резонаторы для инжекторных Ваз-2107: верхний с катализатором, а нижний с “обманкой” вместо него

Резонатором называют среднюю часть выхлопной системы, представляющей собой железную ёмкость формы цилиндра. Главная его задача — уменьшать шум выхлопа на предварительном этапе. К нему герметично привариваются соединительные 40-миллиметровые патрубки: • передний оснащается обратным фланцем под штаны; • задний патрубок — имеет два места для соединения с глушителем. Резонаторные патрубки карбюраторных «семёрок» могут оснащаться одним или двумя бачками. Это зависит от модификации двигателя: 1 бачок устанавливается на 1,3-литровые версии, 2 бачка — на версии с моторами 1,5 и 1,6 литра.

Резонатор ВАЗ-2107 состоит из нескольких частей. 1. Цилиндра-корпуса. Он герметично запаян. 2. Внутренней трубы. Она включает множество перфораций для прохождения выхлопных газов. 3. Поперечной перегородки. Используется, как разделитель для камер резонатора. По сути, резонатор выполняет много полезных функций, хотя и считается дополнительным элементом выхлопа.

Рассмотрим подробнее, что он делает. 1. Снижает уровень шума выхлопных газов на стадии входа в глушитель. 2. Не создаёт никакого противодействия энергии выхлопа. 3. Охлаждает раскалённый газ, поступающий из двигателя. 4. Принимает часть нагрузки, которая бы поступала в основной глушитель, тем самым продлевая ресурс последнего. Резонатор на инжекторных ВАЗ-2107 последних годов выпуска (с соответствием норм Евро 2/3) дополняется катализатором. Это особый нейтрализатор, устанавливающийся между штанами и трубой резонатора. Такой резонатор имеет фланцевое соединение с приемной трубой, другой изгиб и не подходит для карбюраторных «семерок». При работе он нагревается до высоких температур, из-за чего его отвели от кузова вниз и поставили теплозащитный экран. На ВАЗ-2107 могут устанавливаться несколько версий резонаторов. На старые классические «семёрки» с карбюратором ставились большие резонаторы.

Резонатор для карбюраторных Ваз-2107

Устройство глушителя

Глушитель, поглощающий основную часть звуков. Обычный стоковый глушитель ВАЗ-2107 обязан быть качественно сделан, чтобы эффективно снижать шум. Последняя, выходная часть системы выхлопа. Основная функция — снижать шум, воздействуя на звуковые колебания. Глушитель оборудован специальными камерами, которые «ловят» звуки различной частоты. Попадая внутрь таких камер, звук отдаёт свою энергию, как бы запутывается в лабиринте, и превращается в тепло. Именно поэтому детали глушителя во время работы автомобиля бывают такими горячими. Но этим функции глушителя не ограничиваются. Его можно назвать «последней инстанцией» выхлопной системы, ведь именно здесь отработанные газы находят выход, и цилиндры двигателя получают вентиляцию, очищаются.

Прочитайте, может пригодится: Как отрегулировать зазор в клапанах Ваз-2107 и не навредить мотору

Важно понимать, что глушитель принимает на себя очень высокие термические и химические нагрузки, поэтому со временем может прогорать. Износу детали способствуют также удары щебёнки с дороги, соль, влага и другие причины. Глушитель часто меняют владельцы, эксплуатирующие свою «семёрку» в зимнее время года.

Выхлопная система «семёрки» непосредственно связана с двигателем. Поэтому надо своевременно осуществлять её проверку и заменять повреждённые детали.

Неисправности и ремонт глушителя Ваз-2107

Любая система автомобиля, узел или механизм имеют свойство со временем выходить из строя. Не исключением является и система выхлопа «семёрки», вынуждающая владельца обратиться в СТО или справиться своими силами. Яма и специальные инструменты — всё, что для этого требуется.

К распространённым неисправностям глушителя относят стук, провисание и частичное или полное прогорание корпуса. О неполадках с глушителем опытные автомобилисты судят по дыму из-под машины и усилившемуся шуму выхлопа. Причин для повреждения глушителя бывает несколько: механические нагрузки при движении машины, воздействие химических соединений, нестабильное давление внутри труб и многое другое.

Если стучит глушитель

Этот звук начинается, как правило, стоит владельцу завести «семёрку». Стук прослушивается из-под днища, по мере набирания скорости усиливается. Однозначно, придётся лезть под машину, чтобы найти ослабленные крепления. Скорее всего, это резонатор стучит по кузову. Однако чаще издаёт звуки сам глушитель. Причина стука связана в первую очередь с резиновыми креплениями. Они растягиваются и не держат деталь как следует. Достаточно бывает их заменить, чтобы стук прекратился.

Вот как это делается: • автомобиль поднимается задней стороной на домкрат; • старые, изношенные подушки отщёлкиваются; • устанавливаются новые детали. Известен и другой способ избавления от стуков глушителя. 1. Берётся полуметровый кусок медной проволоки, желательно голый, неизолированный, и складывается вдвое. 2. Один конец проволоки цепляется за последний зацеп хомута, который возле насадки на глушитель. 3. Второй конец проволоки цепляется за кузов, где это удобнее всего. Главное — хорошо натянуть проволоку плоскогубцами, и проверить руками глушитель. Надо его поболтать руками, если нигде не гремит, значит, и стучать при движении машины не будет. Проволока должна быть медной, чтобы не ржавела со временем. Хорош вариант крепления на болтах и самодельных кронштейнах. Один фиксатор заваривается на кузове, другой — на самом глушителе. Между ними устанавливается пластиковая подушка, закрепляется болтами.

Если глушитель стоковый, не самодельный или спортивный, варить нижний кронштейн будет проблематично. Поэтому его можно изготовить в виде обычного хомута. Нередко звук появляется после ремонта, связанного с демонтажем глушителя. Это возникает из-за ошибок обратной установки детали — трубы в местах соединений хомутами ставятся криво, неправильно задвигаются относительно друг друга. Решение — выставить оптимальное положение элементов.

Первый раз мне пришлось столкнуться с ремонтом глушителя после аварии. Это было незначительное столкновение, хотя будучи за рулём «семёрки», резко поехавшей назад с горки, я так не думал. Дело было так. Меня буксировал мой приятель. Когда оставалось несколько метров до окончания подъёма, трос порвался, машина резко покатилась назад. Притормозить вовремя не удалось — автомобиль врезался задком в большой камень на обочине. Доехал кое-как до гаража и обнаружил, что сломалось крепление глушителя. Фланец надо было менять на новый, сварка бы не держалась. Нашёл в гараже знакомого, взял и заменил вместе с ним на яме — вот и все дела.

Если глушитель прогорел

Чаще всего неисправности возникают с заваренным глушителем. Он служит меньше, чем новый. Прогары возникают именно в местах стыков, сварных швов. Если нет возможности купить новый глушитель, можно восстановить работоспособность элемента и временно использовать. Не лишним будет осмотреть прокладку глушителя, которая имеет свойство быстро прогорать. Ремонт глушителя Для качественного ремонта глушителя необходимо подготовить следующий набор инструментов. 1. Болгарка с дисками для резки металла. 2. Сварочный аппарат. 3. Дрель со свёрлами по металлу

Выбор и доработка глушителя

Как и было сказано выше, глушитель «семёрки» чаще остальных зон выхлопной системы портится. Владельцы начинают задаваться вопросом, какой же вариант поставить, чтобы его качество было на высоте.

Варианты глушителей для «семёрки»

Различают несколько вариантов глушителей:1. Стоковый или штатный глушитель самый простой. Стоковый глушитель имеет свои преимущества — заводские настройки двигателя полностью соответствуют стандартной выхлопной системе.

Глушитель оригинальной конструкции

Этот вариант глушителя тоже встречается в продаже и стоит дешевле

2. Прямоточный глушитель самодельный. Может быть сделан из использованного заводского глушителя или полностью с нуля. 3. Вариант насадка. Красивая с виду хромированная деталь, но малополезная функционально, её установка не направлена на улучшение рабочих характеристик. 4. Спортивный глушитель. Он продаётся в магазинах. Его установка включает переделку многих элементов выхлопной — резонатора, штанов, соединителей. Придётся также заменить некоторые детали внутри силовой установки.

Глушитель стокового образца следует покупать у доверенных производителей.

Китайский ширпотреб лучше сразу отвергнуть. Вот некоторые советы по выбору. 1. Чем толще сталь на банке глушителя, тем дольше прослужит изделие. Обычными способами проверить толщину металла не получится, но можно обратить внимание на вес глушителя — тяжёлые лучше. Рекомендованный вариант — 1,5-миллиметровая сталь.

Прочитайте, может пригодится: Сиденья: ремонт и замена старых кресел

2. От качества сварных швов на бачке и соединениях глушителя зависит срок его службы. Именно на них чаще возникают прогары, вынуждающие владельцев покупать новые изделия. Поэтому сварной шов должен быть аккуратным, по всему периметру. 3. Качество антикоррозийного покрытия — не менее важное условие. Лучшие производители стоковых глушителей заботятся об этом, покрывают изделия цинком или алюминием. Это позволяет увеличить ресурс глушителя в несколько раз. 4. Краска на детали из обычной чёрной стали должна присутствовать. Если её нет, то глушитель не будет устойчив к термическим воздействиям, быстро прогорит. 5. Уровень гашения звуков и величину обратного давления глушителя можно посмотреть на упаковке (если такая имеется). В противном случае есть возможность поинтересоваться у продавцов.

Доработка глушителя

Повышенный шум при езде, запах выхлопных газов в салоне, уменьшение тяги двигателя — от всего этого можно избавиться раз и навсегда. Надо просто доработать описываемую часть выхлопной системы, ведь установка нового стокового глушителя рано или поздно приведёт к тем же проблемам. Различают 3 основных вида доработки глушителя на ВАЗ-2107. 1. Установка спортивного глушителя по всем правилам тюнингового искусства. 2. Самодельный глушитель по аналогии со спортивным. 3. Установка насадок на стоковый глушитель.

Спортивный глушитель

Спортивный или прямоточный глушитель имеет особую конструкцию, призванную максимально снижать сопротивление выпуска отработанных газов. Поэтому внутри такого глушителя всё намного проще, нет перегородок, как в стоковом варианте. Поглощение звука осуществляется за счёт трубы с отверстиями и слоёв минеральной ваты со звуконепроницаемыми свойствами. Отсутствие перегородок не скрывает «рычание» двигателя, но и не препятствует свободному выходу газов, отчего поршням становится намного легче работать.

Один из вариантов спортивного глушителя

Установка спортивного глушителя может дать прирост мощности двигателю ВАЗ-2107. Количество добавочных лошадиных сил будет зависеть от грамотно проведённой работы, диаметра труб, схемы. Так, в спортивном глушителе конструкторы используют физические свойства газов, которые намного лучше протекают из большей трубы в меньшую, но при условии конусообразной схемы. Идеальная спортивная выхлопная система состоит из труб разного диаметра, соответствующих каждому диапазону оборотов. Вот, к примеру, технические характеристики одного спортивного глушителя: • внутренний слой из базальтовой ваты, с огнеупорностью 1200 °C; • наружный диаметр труб составляет 140 мм, внутренний — 50 мм; • длина бочки 480 мм; • толщина стенки 1,5 мм. На двигатель 1.6 литра рекомендуется устанавливать глушители с трубами диаметром 3–5 см. Мотор «семёрки» не объёмный, чтобы можно было ставить выхлопную систему с большим диаметром труб. Разрешается также устанавливать 2 глушителя.

Самодельный глушитель

Прямоток можно сделать из старого стокового глушителя и пары-тройки дополнительных элементов. Своими руками прямоточный глушитель изготавливается по аналогии со спортивным вариантом. Не надо обладать какими-либо специфическими навыками, нет необходимости покупать дорогие комплекты. Такой глушитель тоже способен увеличить мощность ДВС, хотя достичь прироста спортивного выхлопа не удастся — дорабатывается только основной глушитель и резонатор. В спортивном выхлопе используется схема разных диаметров труб, здесь же всё намного проще.

Необходимые материалы для работы. 1. 52-миллиметровая труба. 2. 50 штук «ёжиков» — металлические губки для мойки посуды.

Переделка штатного резонатора выполняется так. 1. Снять штатный глушитель и резонатор. 2. Распилить резонатор вдоль, открыв внутреннюю часть детали. 3. Удалить из резонатора рёбра жёсткости и перегородки, мешающие свободному прохождению газов.

Тюнинговый вариант выпускного коллектора

Теперь основные действия по изготовлению прямотока. 1. 52-миллиметровую трубу обрезать по размерам вырезанных из резонатора трубок. 2. Сделать отверстия дрелью по всей окружности. 3. Затем приварить эту трубу к фланцам обрезанных трубок резонатора. 4. Внутрь пазух запихать «ёжики». 5. Поставить срезанную ранее крышку на резонатор и приварить. Сварной шов должен быть ровным, без промежутков, чтобы не пропускал газы. 6. Срезать окончание штатного глушителя, приварить вместо него двойной кусок полуметровой трубы (52 мм в диаметре). 7. Нанести на поверхность трубы термостойкую краску. 8. Установить глушитель и резонатор обратно на машину.

Важные нюансы. 1. Можно на трубе для резонатора сделать пропилы болгаркой, выдерживая шаг в 1–2 см так, чтобы узор напоминал «ёлочку». Оставлять выступы с каждого края 5–7 см. 2. Заготовку будет лучше обмотать асбестовой тканью и минватой, для надёжности закатать сверху скотчем, а уже после установить в резонатор.

По молодости захотелось изменить экстерьер и функциональность своей машины. У нас в деревне живёт один хороший сварщик, дядя Коля. Я поехал к нему и попросил, чтобы он изготовил мне «рычащий» глушитель, прямоток. От кого-то услышал, что двигатель после этого начнёт выдавать больше мощности. Дядя Коля предложил самодельный вариант за неделю. По рукам за 5 тыс. рублей сговорились. Ежедневно ходил, смотрел. Особо ничего сложного в работе не заметил, только варил он очень аккуратно, да и всё было в гараже уложено чётко, на своих местах. Результат меня сильно опечалил — никакой дополнительной мощности двигатель не получил, зато каждый день мне прилетало от соседей из-за того, что сильно урчал мотор автомобиля.

Насадка на глушитель

Некоторым владельцам по душе, когда из глушителя идёт низкочастотный, спортивный звук. Этого можно добиться, приварив на окончание глушителя небольшой кусок 130-миллиметровой трубы. Специальные насадки хорошего качества можно и купить. Они недорого стоят, их длина чуть больше 10 см, а диаметр — 45 мм. Металл качественно покрыт антикоррозийными составами, прослужит долго.

Выбор зависит от индивидуальных предпочтений. Встречаются модели с различными запахами, свистком, двойные, с подсветкой и т. д. Вообще, тюнинг глушителя с помощью насадок считается самым распространённым, так как выполнить его проще. Однако функционально что-то изменить таким способом не получится. Насадки дают лишь визуальный эффект и меняют характер звука выхлопа. Установить насадку на глушитель несложно. Достаточно притянуть её хомутом или приварить. В последнем случае рекомендуется срезать немного с края штатного глушителя, а затем приварить насадку. Можно и не резать, но тогда тюнинг элемент будет торчать позади машины больше, чем требуется.

Устройство выхлопной системы ВАЗ 2107

Как у большинства легковых авто, ВАЗ 2107 имеет систему выхлопа, состоящую из трех основных частей:

1. приемная труба, в которую газы поступают из выпускного коллекторы;
2. резонатор ВАЗ 2107 (дополнительный глушитель), куда газы направляются из приемной трубы и где происходит частичное снижение звука выхлопа;
3. глушителя, в котором поглощается основная часть шума выхлопа двигателя.

Кроме вышеперечисленных деталей, в систему выхлопа входят:

• подушка крепления глушителя;
• болт подушки;
• ремень подвески глушителя;
• болт хомута и хомут крепления глушителя к резонатору;
• болт хомута и хомут крепления резонатора к приемной трубе;
• болт хомута и хомут крепления приемной трубы к кузову;
• гайки крепления приемной трубы к коллектору;
• прокладка;
• стопорная пластина;

Как сделать прямоток на ВАЗ 2107 своими руками

Изготовление прямотока на “семерку” не сильно отличается по сложности от переделки штатного глушителя. Чтобы сделать прямоток на ВАЗ 2107 своими руками, следует выполнить такие действия:

• отрезать кусок трубы диаметром 42 миллиметра и длиной, равной длине глушителя;
• просверлить в более тонкой трубе множество отверстий, оставив целыми только 5-7 сантиметров с ее краев;
• на краях трубы установить и приварить пару фланцев так, чтобы с каждого края выступало по 5-6 сантиметров трубы;
• обмотать поверхность заготовки между фланцами минватой, асбестовой тканью, затем минватой;
• надеть сверху минваты трубу большего диаметра, обрезав ее так, чтоб ее длина совпадала с межфланцевым расстоянием;
• приварить края толстой трубы к фланцам, сделав герметичный шов;
• покрасить прямоток жаростойкой краской.

Читать дальше: Замена охлаждающей жидкости киа церато

Совет: чтобы усилить звук выхлопа, подчеркнув его низкочастотные характеристики, необходимо отрезать небольшой кусок 130-миллиметровой трубы и приварить его на конец глушителя.

При переделке штатной системы выхлопа или самостоятельном изготовлении прямотока необходимо внимательно отнестись к качеству сварных швов, обеспечивающих герметичность конструкции, и уделить особое внимание антикоррозийному покрытию изделия. В противном случае дождевая вода и солевой раствор с зимних дорог приведут к быстрому появлению сквозной коррозии.

Термин «прямоток на ВАЗ 2106» буквально означает вид выхлопной системы автомобиля, при которой отработанные газы выходят в виде отработанной газообразной субстанции без преодоления различных элементов шумопоглощения в выпускной трубе автомобиля, которые, кроме фильтрующих свойств, выполняют функцию детекторов.

Это значит, что при установке прямотока из модернизированной выхлопной системы «шестерки» отработанные газы будут выходить с более громким звуком, очень напоминающим рык большого зверя, что придает определенный шарм, особенно если автомобиль прошел спортивный тюнинг.

Что собой позиционирует прямоток на «шестерке»? Конструкция штатных глушителей, установленных на одну из модификаций ВАЗ 2106, устроена таким образом, что в ходе прохождение отработанных газов через выхлопную систему наблюдается понижение уровня производимого шума от работы силовой установки. Секрет состоит в том, что выхлопная магистраль устроена так, что меняется направление движения газов с их последующим рассеиванием в системе выхлопа транспортного средства.

Самодельный или приобретенный прямоток на ВАЗ «шестой» модели, цена которого незначительно выше стоимости штатного изделия, — это прямая без изгибов выхлопная труба, которая может иметь некоторые технологические сужения или расширения.

Функции системы выхлопа и периодичность замены деталей

При кажущейся простоте, система выхлопа выполняет несколько важных функций:

• отвод продуктов сгорания топлива;
• снижение уровня шума от выхлопа;
• поддержание баланса воздуха систем впуска и выпуска;
• обеспечение вентиляции и очистки цилиндров;
• снижение содержания СО (при наличии катализатора).

Воздействие высоких температур, влаги, продуктов сгорания топлива и масла приводит к сквозной коррозии деталей выхлопной системы. Это усугубляется внешним воздействием гравия, песка и солевых растворов, которыми обрабатывают дороги зимой. Поэтому детали системы приходится менять. Периодичность замены зависит от таких факторов:

• активность пользования автомобилем;
• частота эксплуатации машины при плохой погоде (в дождь, снег);
• качество топлива;
• качество деталей выхлопной системы.

Замена глушителя ВАЗ 2107

Глушитель ВАЗ 2107 (инжектор и карбюратор) соединен с резонатором хомутом, который находится спереди от заднего моста. Перед снятием хомута его следует обстучать молотком, чтобы облегчить раскручивание резьбового соединения и расстыковку труб. Чтоб поменять глушитель, необходимо проделать такие действия:

• ослабить болт хомута и снять (сдвинуть) хомут;
• стащить развальцованную трубу глушителя с резонатора (если не получается — сбить при помощи молотка и зубила);

• снять глушитель с подушки и ремней крепления;
• установить новый глушитель на ВАЗ 2107;
• затянуть хомут.

Замена глушителя на ваз 2107 инжектор

Отличия выхлопной системы автомобилей ваз 2107 с инжекторными двигателями:

• Приемная труба глушителя уже имеет фланец крепления ее к нейтрализатору.
• Наличие в штанах вваренной втулки, в которую устанавливается лямбда-зонд (датчик концентрирования кислорода).
• Установлен каталитический нейтрализатор с железным носителем, вместо дополнительного переднего глушителя.
• Установлен дополнительный глушитель, с фланцем на торце передней трубы.
• Чтобы компенсировать изгибающие нагрузки при колебаниях двигателя, фланец нейтрализатора прикреплен к фланцу штанов шарнирно, через тороидальное металлографитное кольцо и подпружиненные болты.
• Нейтрализатор в процессе работы двигателя сильно нагревается, для предохранения кузова от перегрева и возгорания обивки над нейтрализатором расположен теплозащитный экран.

Замена глушителя ваз 2107 на инжекторном двигателе, мало чем отличается от замены глушителя карбюраторного двигателя, если что – либо осталось для вас непонятным – рекомендуем посмотреть видео.

Замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 не имеет деталей крепления к кузову автомобиля, поэтому необходимо его придерживать при замене. Иначе приемная труба будет согнута.

Работа по замене состоит из следующих этапов:

• обстучать хомуты и соединения труб молотком;
• ослабить болты хомутов и сместить хомуты крепления к “штанам” и глушителю;
• отсоединить резонатор от глушителя, расстыковав трубы;
• отсоединить резонатор от приемной трубы (“штанов”);
• установить новый резонатор в правильное положение;
• состыковать детали и затянуть хомуты крепления.

Примечание: бачок резонатора должен располагаться параллельно земле, иначе деталь будет стучать по днищу автомобиля и цепляться за неровности дорожного покрытия.

Инструкция по замене резонатора

Так как резонатор на ВАЗ 2107 не прикреплен к кузову, необходимо придерживать его при замене, чтобы не деформировать приемную трубу.

Резонатор ваз 2107

• Обстучите молотком соединения труб и хомуты, как и в предыдущем случае.
• Первым делом отсоединяем резонатор от глушителя, затем от “штанов”. В соединении резонатора и приемной трубы действуем по той же схеме, отгибаем лепестки, применяем “жидкий ключ” либо болгаркой в самом крайнем случае, и очень аккуратно.
• В точке сочленения резонатора с глушителем дело обстоит сложнее. Когда трубы прикипели, обрезаем кусок трубы идущей от резонатора, затем вынимаем оставшуюся часть из развальцовки при помощи газового ключа либо плоскогубцев. Обычно в этом месте трубы прикипают намертво, когда разъединить их невозможно, меняем и глушитель
• Устанавливаем новый резонатор, соблюдая его изначальное положение. Если установить резонатор неправильно, он начнет стучать по днищу кузова, либо задевать за неровности дороги. Желательно, чтобы труба резонатора, идущая от приемной трубки к бачку, находилась параллельно земле
• Таким же образом выравниваем соединение резонатора с глушаком, чтобы бачок располагался параллельно земле, и не стучал по кузову

Меняем “штаны” (приемную трубу)

При замене штанов ВАЗ 2107, обязательно запаситесь новой прокладкой между штанами и коллектором, потому что при снятии она разрушается.Рекомендуется так же заменить гайки, крепящие штаны к коллектору. Итак:

• Сначала отсоединяем штаны от резонатора. Если возникли проблемы, как в случае с резонатором, учитывая тот факт, что штаны заменяют реже остальных деталей глушителя, а температура разогрева соединения в процессе работы двигателя довольно высокая, применяем болгарку.

Крепление у карбюраторного двигателя. Рядом крепление штанов инжектора

• После снятия резонатора, откручиваем четыре гайки, крепящие приемную трубу к коллектору.

Откручиваем гайки, крепящие штаны к коллектору, достаем прокладку

• Аккуратно, не сорвите шпильки, чтобы избежать лишней работы по замене их. Рекомендуется сразу обработать их “жидким ключом”, иначе срезаем гайки, применив болгарку
• Работая болгаркой, режем гайку наискосок, чтобы не повредить резьбу шпильки. Затем просто сбиваем ее при помощи зубила либо плоской отвертки
• Устанавливая штаны, заменяем старую прокладку, затем прикручиваем их к выхлопному коллектору
• Соединяем штаны с резонатором, обжимаем развальцовку посредством хомута.

Замена приемной трубы (“штанов”) ВАЗ 2107

При замене приемной трубы нужно обязательно заменить прокладку между ней и выпускным коллектором. Также лучше поменять гайки крепления “штанов” к коллектору. Порядок действий такой:

• ослабить хомут и отстыковать штаны от резонатора;
• открутить четыре гайки крепления приемной трубы к коллектору;

Важно: откручивать гайки следует осторожно, чтобы не свернуть шпильки крепления. В противном случае придется высверливать и менять шпильки.

• снять “штаны” (приемную трубу) и прокладку;
• установить новую прокладку;
• установить новую приемную трубу;
• соединить приемную трубу с резонатором, затянуть хомут крепления;
• затянуть гайки крепления “штанов” к коллектору.

Монтажные детали системы выхлопа

Хомуты и элементы подвески системы выхлопа подвержены воздействию влаги и соли при эксплуатации машины. Кроме коррозии, в хомутах накапливается “усталость” металла. Хомуты начинают неплотно держать соединение, в результате чего выхлопные газы начинают прорываться наружу, создавая шум. Старые подушки подвески могут оборваться, что чревато повреждением деталей выхлопной системы. Поэтом желательно менять монтажные детали при каждой замене крупных деталей менять и монтажные элементы, на которых они крепятся. Это позволит избежать лишних проблем и трат.

Глушитель ВАЗ 2107 – как заменить своими руками

Чёткое осознание метода действий при проведении такового мероприятия, как замена глушителя

ВАЗ
2107
, поможет каждому автовладельцу выполнить загаданое стремительно и без ошибок. С одной стороны, снять старенькый и установить новый глушитель, кажется легким, но с другой, нужно быть готовым к неким трудностям.

Почему и как часто необходимо менять глушитель ВАЗ 2107?

Выхлопная система автомобиля, несмотря на своё сравнительно простое устройство, выполняет множество функций. Основными являются:

• отведение продуктов сгорания топлива;
• значительное снижение уровня звука выхлопа;
• поддержание воздушного баланса с системой впуска;
• обеспечение эффективной очистки и вентиляции цилиндров.

Глушитель ВАЗ 2107

испытывает на себе колоссальные нагрузки, как ни одна другая деталь автомобиля. В первую очередь, разрушительно на металл влияют постоянные перепады температуры, которые активно разрушают не только защитные лакокрасочные покрытия, но и саму структуру металла.

Разогретые до высокой температуры газы буквально «съедают» внутреннее наполнение глушителя

, смешиваясь с водным конденсатом и маслами, растворяют металл стенок, образуя сквозную коррозию. Снаружи на элементы
глушителя также пагубно влияют влага, дорожный песок и гравий, соляные растворы в зиме время усиливают процесс разложения.
В итоге водитель спустя какое-то время может наблюдать под днищем автомобиля жалкие остатки того, что когда-то называлось глушителем. Хотим мы этого или нет, но глушитель ВАЗ 21074 или любой другой модели периодически придётся менять. На вопрос о том, как часто следует приниматься за смену глушителя, ответ каждый автолюбитель должен найти сам.

Срок службы системы выхлопа, как и многих других, зависит от таких факторов, как то:

Для чего ставят прямоток

Отсутствие перегородок в глушителе обеспечивает “рычащий” звук работы двигателя, характерный для спортивных автомобилей. Поэтому прямоточный глушитель часто ставят при “спортивном” тюнинге ВАЗ. Но есть и другой аспект. Перегородки в глушителе не только снижают шум, но и препятствуют свободному выходу выхлопных газов и поршням приходится “выталкивать” их из цилиндров. Это снижает мощность двигателя на 10-15%. Соответственно, установка прямотока позволяет увеличить мощность, что важно при спортивном тюнинге, например, для драгрейсинга. Те, кто предпочитают “ручную” доводку своего авто, изготавливают прямотоки самостоятельно.

Читать дальше: Какое масло меньше угорает синтетика или полусинтетика

Что нужно для изготовления прямотока на ВАЗ 2107

Самостоятельного изготовление прямотока требует минимальных слесарных навыков и знаний о том, как сделать прямоток на ВАЗ 2107. Сделать прямоток можно несколькими способами. Всех их можно разделить на две категории: переделка старого глушителя и изготовление прямотока “с нуля”. Если вы собираетесь переделать штатный глушитель “семерки” под прямоток, перед началом работ следует запастись такими приспособлениями и материалами:

• труба диаметром 52 мм;
• металлические приспособления для очистки пригоревшей посуды (металлические губки), которых понадобится около 50 штук;
• угловая шлифовальная машинка (“болгарка”);
• круги для резки металла;
• сварочный аппарат;
• набор слесарного инструмента.

Чтобы сделать прямоток на ВАЗ 2107 своими руками, понадобится такой набор инструмента и материалов:

• два фланца 130/42 миллиметра;
• две трубы аналогичных диаметров с толщиной стенок не менее 2 мм;
• асбестовая ткань, минвата или другой огнестойкий звукопоглощающий материал;
• болгарка;
• дрель;
• сварочный аппарат.

Замена глушителя ВАЗ 2107 – порядок действий

Простая по своей сути процедура может отнять много сил и времени. Прежде чем установить новый глушитель, необходимо демонтировать старый. Для этого следует:

• установить автомобиль на эстакаду или над смотровой ямой;
• подготовить комплект инструментов, обеспечить хорошее освещение под машиной;
• глушитель соединяется патрубком с трубой резонатора перед задним мостом. Концы труб с прорезью и соединением типа «папа-мама» снаружи стягиваются муфтой;
• коррозия под воздействием смазки и температуры может настолько сильно спаять соединения, что снять их будет очень сложно. Лучше заблаговременно смочить трубы в месте соединения и муфту раствором, разъедающим коррозию. Для этого, в крайнем случае, подойдёт тормозная жидкость или отработанное масло.

Порядок замены глушителя выглядит таким образом:

• раскручивается или срезается при помощи режущего инструмента (болгарка) обжимная муфта (в этом случае должна быть под рукой новая муфта);
• тонким зубилом или отвёрткой отгибаются развальцованные края патрубка;
• отсоединяется глушитель от резонатора (если выходит туго, то можно помочь себе молотком, постукивая по патрубку);
• отстёгиваются подвесные подушки. Кстати, при покупке глушителя желательно купить и три подвесные резинки (две по центру и одна сзади).

После этого старый глушитель оказывается в руках и можно устанавливать новый в обратном порядке.

Как заменить глушитель ВАЗ 21074 и других модификаций классики

Очень часто автолюбители, увидев в названии статьи, что марка автомобиля не совпадает точно с тем, как указано в техпаспорте, продолжают поиски инструкций. ВАЗовские автомобили прелестны тем, что отличаются друг от друга по большей части только внешне, а внутреннее устройство полностью идентично.

Не имеет значения, какой автомобиль, стоит в гараже: 2105, 2104, 2107 или 21074 – выхлопная система у них полностью одинакова. Изучив инструкцию по ремонту одного автомобиля, можно смело приниматься за ремонт другой классической модели.

Свежие записи

Гибридный BMW 530e пересмотрен для 2021 года

BMW 530e PHEV был обновлен новым аккумулятором, улучшенной экономичностью, сниженным уровнем выбросов и увеличенным запасом электроэнергии. Гибридный BMW 530e был

Смотрите аварийную посадку самолета на общественной дороге, пойманную на полицейской видеорегистраторе

Приключения Starman — большой хит среди Tesla — Поклонники SpaceX

Новая сделка предлагает водителям бесплатный автомобиль — тормоза для спасения жизни водителей до £ 1,600

Рубрики

Тест-драйв

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

Small overlap front: driver-side

Rating applies to 2019-21 models

Tested vehicle: 2021 Kia Forte S 4-door

The Kia Forte was redesigned for the 2021 model year. Two driver-side small overlap frontal tests of the Forte were conducted, one by the Institute and the other by Hyundia/Kia as part of . Ratings are based on both tests.

Overall evaluation	G
Structure and safety cage	G
Driver injury measures
Head/neck	G
Chest	G
Hip/thigh	G
Lower leg/foot	G
Driver restraints and dummy kinematics	G

Action shot taken during the Institute’s driver-side small overlap frontal crash test.

The dummy’s position in relation to the door frame, steering wheel, and instrument panel after the crash test indicates that the driver’s survival space was maintained very well (Institute test car shown).

The frontal and side curtain airbags worked well together to keep the head from coming close to any stiff structure or outside objects that could cause injury (Institute test shown).

The driver’s space was maintained well in both tests, and risk of injuries to the dummy’s legs and feet was low.

Technical measurements for this test

Measures of occupant compartment intrusion on driver side

Test ID	CEN1811	VTN1811
Lower occupant compartment
Lower hinge pillar max (cm)	6	3
Footrest (cm)	6	3
Left toepan (cm)	3	1
Brake pedal (cm)	2	1
Parking brake (cm)
Rocker panel lateral average (cm)	2	1
Upper occupant compartment
Steering column
Upper hinge pillar max (cm)	2	2
Upper dash (cm)	4	2
Lower instrument panel (cm)	3	2

Driver injury measures

Test ID	CEN1811	VTN1811
Head
HIC-15	400	361
Peak gs at hard contact	no contact	no contact
Neck
Tension (kN)	1.2	1.4
Extension bending moment (Nm)	6	10
Maximum Nij	0.22	0.25
Chest maximum compression (mm)	28	30
Femur (kN)
Left	0.3	0.5
Right	0.2	0.1
Knee displacement (mm)
Left
Right
Knee-thigh-hip injury risk (%)
Left
Right
Maximum tibia index
Left	0.39	0.52
Right	0.53	0.45
Tibia axial force (kN)
Left	2.2	2.8
Right	1.1	1.5
Foot acceleration (g)
Left	54	92
Right	53	60
