Бачок для ветрового стекла и тормозной жидкости.

Страница 62
Еще одной заправочной емкостью нивы шевроле являются два бачка стекло омывателя, вместимость которых составляет пять и два литра.

В этой модели есть две независимые тормозные системы. Рабочая имеет гидравлический привод, стояночная — механический. Контуры разделены между собой.

В гидравлический привод входит специальный бак сделан для тормозной жидкости.

• Тормозная жидкость DOT-4 подойдет для пол-литрового гидропривода тормозов. Продукция обладает улучшенными характеристиками, имеет температуру кипения свыше 235 градусов. Хорошо подходит для регионов с низкой температурой окружающей среды.
• SAEJ1703, FMSS116 используют для всей гидравлической системы и выключения сцепления (0,15 л). Синтетический продукт обеспечивает хорошую смазку и уменьшает процесс окисления при высоких температурах.
• Шарнирам люка крышки бака, замкам дверей и капота требуются консистентные смазки ВТВ-1, ФИОЛ-1. Шарнирам рулевых тяг и карданных валов — ШРБ-4, Литин 2, Эсма.
• В кондиционере тоже располагаются две емкости. Одна из них для масла (0,22 л), другая — хладагента (0,650 кг).

Резервуары нивы шевроле для заправки жидкостей и смазочных материалов достаточно надежны и удобны, когда потребуется произвести замену.

Различные метки и датчики дают возможность практически сразу осуществлять контроль, что позволяет избежать аварийной ситуации.

Нива Шевроле: заправочные емкости, особенности, предназначение

Количество этих элементов в каждом автомобиле может разниться. К тому же важно иметь четкое представление о расположении, видах, применяемых моторном и трансмиссионном масле, типах смазки и жидкостях.

• Ведь заправочные емкости нива шевроле должны быть заполнены с учетом рекомендаций завода, чтобы все системы смогли полноценно работать.
• Видео

• ЗАПРАВОЧНЫЕ ОБЪЕМЫ, МАСЛА И ЖИДКОСТИ.
• Масла и жидкости
• Автомобильный бензин с октановым числом 93, 95**
• Система охлаждения двигателя
• (включая систему отопления салона)
• Охлаждающая жидкость с температурой замерзания не выше –40°С
• Последняя рекомендация АвтоВаза
• Sintec Antifreeze Lux G12
• Система смазки двигателя
• (включая масляный фильтр)
• Моторные масла (с уровнем качества по API: SG, SH, SJ, SL,SM, SN)
• Картер коробки передач
• Трансмиссионные масла с уровнем качества по API GL-5 и вязкостью 75W-90
• Картер заднего моста
• Картер рулевого механизма
• Картер раздаточной коробки
• Картер переднего моста
• Система гидропривода сцепления
• Тормозная жидкость DOT-4
• Система гидропривода тормозов
• Бачок омывателя ветрового стекла и фар
• Смесь воды со стеклоомывающей жидкостью
• Бачок омывателя заднего стекла
• Бачок гидроусилителя рулевого управления
• Жидкость для заправки гидравлической системы рулевого управления Pentosin SHF11S
• * Для автомобилей ВАЗ-2131 и его модификаций.
• **Для автомобилей с системой впрыска топлива, оснащенных нейтрализатором отработавших газов

Запись скорее для себя, но может кому то еще пригодится. Так как после покупки поменял масло только в двигателе, а в трансмиссии вообще не понятно что и сколько, задумываюсь о смене масел в коробке, раздатке и мостах. Знать бы еще что за трансмиссионное масло залить чтобы вой раздатки уменьшить, было бы хорошо.

А еще интересно: Тюнинг двигателя: Нива 4х4 — увеличение мощности распространенными методами

Топливный бак 58.

0 лСистема охлаждения двигателя 8,0 лСистема смазки двигателя 3,75 лКартер коробки передач 1,6 лКартер раздаточной коробки 0,79 лКартер переднего моста 1,15 лКартер заднего моста 1,3 лСистема гидропривода тормозов 0,5 лСистема гидропривода выключения сцепления 0,15 лБачок омывателей ветрового стекла 5,0 лБачок омывателя двери задка 2,0 лПередний амортизатор 0,15 лЗадний амортизатор 0,215 лГидроусилитель руля 1,7 лКондиционер: хладагент 0,650 кг

Кондиционер: масло 0,22 л

1. Места смазки, заправки, обработки
2. Моторные масла тип СУПЕР (классификация по SAE; API)Система смазки двигателей Класс вязкости по SAE:5W-30: от –25 до 20 С5W-40: от –25 до 35 С10W-30: от -20 до 30 С10W-40: от -20 до 35 С15W-40: от –15 до 45 С20W-40: от –10 до 45 СУровень эксплуатационных свойств:по API SG, SH, SJпо ASEA A2
3. по CCMC G3, G4
4. Трансмиссионные масла (классификация по SAE; API)Коробка передач, Раздаточная коробка Класс вязкости по SAE: 75 W-90; 80 W-85; 80 W-90;Уровень эксплуатационных свойств: по API: GL-4 или универсальные: GL-4/ GL-5Передний мост, Задний мост, Рулевой механизм Класс вязкости по SAE: 80 W-90; 85 W-90;Уровень эксплуатационных свойств: по API: GL-5 или универсальные: GL-4/ GL-5
5. Гидроусилитель руля: Pentosin Hidraulik Fluid CHF11S VW52137

Как не уснуть за рулем на трассе

Консистентные смазкиШарниры привода перед-них колес ШРУС-4М, СПЕКТРОЛ ШРУС МоS2 ТУ 0254-001-0014882Шаровые опоры передней подвески, Шарниры рулевых тяг ШРБ-4 ТУ 38.

УССР-201-143Шарниры карданных валов Литин 2 ТУ 0254-311-00148820Шлицевые соединения карданных валов 158 ТУ 38.

101320 ЛСЦ–15 ТУ 38 УССР 201224Шарнир промежуточного ЭСМА ТУ 400–Ф–ЭХ–01–92карданного вала ЛЗ–ПЖЛ–00 ТУ 0254–312–00148820 Longterm–00 Dowcorning

Регулятор давления ДТ-1 ТУ 38-УССР-201-116

Cистема гидропривода тормозов и сцепления Тормозные жидкости тип DOT-4 SAE J 1703, FMSS116

В этом материале поговорим как проводится замена масла в коробке, раздатке и мостах Шевроле Нивы. Применение качественных смазочных материалов для транспортных средств играет немаловажную роль в работе любого авто. Самым распространённым для правильной работы транспорта является процесс замены масла. Заменить масло возможно самостоятельно, не прибегая к помощи сотрудников авто сервисов, при этом существенно сэкономив денежные средства.

Выбор моторного масла – ответственная задача, от которой зависит срок службы силовой установки. Данная процедура не менее важна, чем непосредственно процесс замены масла. Масло следует выбирать по параметрам и допускам, указанным в инструкции по эксплуатации.

Нельзя ошибиться в выборе, так как эта ошибка может обернуться в серьезную техническую поломку, и несовместимое масло может стать причиной капитального ремонта двигателя.

В этой статье на примере популярного внедорожника Chevrolet Niva обратим внимание на самые важные параметры моторного масла, а также рассмотрим лучшие бренды масел, и сколько его нужно заливать.

А еще интересно: Двигатель Нива Шевроле — Niva Chevrolet (ВАЗ 2123, Шеви)

Ведь заправочные емкости нива шевроле должны быть заполнены с учетом рекомендаций завода, чтобы все системы смогли полноценно работать.

Применяемые (эксплуатационные) жидкости и заправочные объёмы

* Для автомобилей ВАЗ-2131 и его модификаций.

Место заправки или смазки

Количество, л

Наименование материалов

Автомобильный бензин с октановым числом 91–93, 95*

Система охлаждения двигателя, включая систему отопления салона

Охлаждающая жидкость с температурой замерзания не выше –40°С

Система смазки двигателя, включая масляный фильтр, при температуре окружающего воздуха:

Моторные масла (с уровнем качества по API: SG, SH, SJ)

Картер коробки передач

Трансмиссионные масла с уровнем качества по API GL-5 и вязкостью 75W-90

Основные элементы системы

Самым большим и основным элементом считается топливный бак, но общее количество достигает шестнадцати. Их объемы весьма разнятся.

• Они обязательно входят в системы охлаждения и смазки двигателя.
• Картеры мостов и коробки передач также крайне важны для безопасности во время поездок.
• В заправочные емкости нива шевроле включены системы гидроусилителя руля и гидропроводов тормоза, переднего и заднего амортизатора.
• Неотъемлемой частью являются бачки для стеклоомывателя и кондиционера.

Какое масло нужно заливать в МКПП ВАЗ 2121

Оригинальное

Для МКПП автомобиля ВАЗ-2121 требуется минеральное или полусинтетическое масло со спецификациями SAE 75W-90 API GL-4. Преимущественно зимой можно использовать масло с вязкостью SAE 70W, 75W, 80W или 85W, а летом рекомендуется SAE 90, 140 или 250. Для круглогодичного использования лучше выбрать всесезонное масло с вязкостью SAE 75W-80, 80W-85, 85W-90, 75W-90 или 80W-90.

Неоригинальное

Для механической КПП автомобиля ВАЗ-2121 подойдет любое трансмиссионное масло с характеристиками 75W-90. Для автомобилей последних лет выпуска можно выбрать полусинтетику, а для более старых моделей – минеральное масло. У него более густая консистенция, а значит меньше вероятность утечек при наличии микротрещин или зазоров между контактными парами. Из других параметров важно обратить внимание на масло с допуском API-GL-4, которое предусматривает достаточное количество полезных присадок для механической коробки передач. Из подходящих масел можно выделить Valvoline Durablend 75W-90, Лукойл ТМ-412 80W-85, BP Energear HT 75W-90.

Характеристики бака

Топливный бак у этой модели имеет почти шестьдесят литров, а точнеее — 58. В среднем на сто километров приходится затрачивать 8-9 литров бензина АИ-95, Премиум-95 или АИ-92.

• Бак находится прямо под задним сиденьем.
• В верхней части расположен небольшой люк, под которым установлен бензонасос.
• Датчик поможет определить уровень топливной жидкости и количество бензина.

Существуют и другие заправочные емкости нивы шевроле, многие из которых входят в различные системы.

Трансмиссия

Замена смазочной жидкости в двигатели машины – несложная процедура, выполнить которую можно самостоятельно, не прибегая к помощи специалистов. Главное в этом деле знать, какое масло и куда заливать.

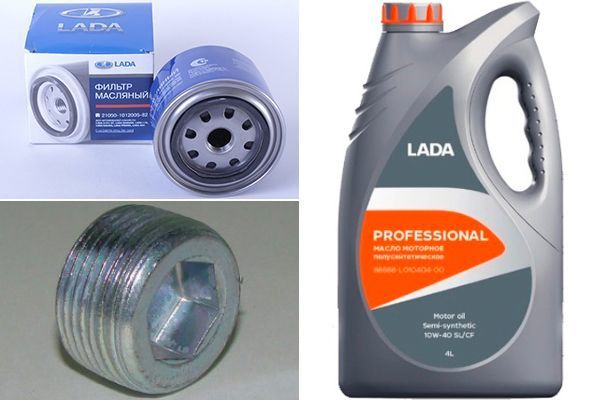

Если говорить про Ваз 4×4 2121 Нива, то в двигателе должно находится приблизительно 3,75 л нефтепродукта. Причем заливать необходимо одну марку масла, разные типы смешивать нельзя. В противном случае будет испорчена вся пропорция.

При смешивании минерального и синтетического образца получится субстанция низкого качества. В ней образуются куски, которые не приемлемы для нормальной работы узла.

Замена смазочных жидкостей предусмотрена не только для мотора, но и других узлов машины Ваз 4×4 2121 Нива. Места, объёмы заправки, наименования масел приведены в таблице.

Страница 66

Страница 68

Страница 70

Трансмиссионная система Нивы 4х4 имеет следующие заправочные объемы:

• коробка раздаточная — 0,79 л;
• коробка передач — 1,6 л;
• задний мост — редуктор — 1,3 л;
• передний мост — картер — 1,15 л;
• рулевая колонка — картер — 0,18-0,2 л.

Как сказано в инструкции по эксплуатации, менять трансмиссионные смазки необходимо 1 раз за 30 тыс. км. пробега. При этом в картере рулевого механизма замена не предусматривается, только добавка через верхнюю пробку. «Родным» маслом для агрегатов трансмиссии Жигулей считается марка ТАД17И.

Трансмиссионные масла обладают хорошей проникающей способностью. Поэтому плохо зажатые пробки и изношенные прокладки агрегатов начинают понемногу пропускать смазку. В подобных ситуациях допускается добавление масла того же класса вязкости и, желательно, того же производителя. Если при протечке не осуществлять доливку, то уровень смазки в агрегате понизится, что приведет к ускоренному износу дорогостоящих механизмов.

Какое масло заливать

В раздаточную коробку ВАЗ-2121 заливают минеральное, полусинтетическое или синтетическое масло. Для машин первых лет выпуска можно остановить выбор на минералке или полусинтетике. Зимой предпочтительна вязкость SAE 70W, 80W или 85W, а в жаркую погоду рекомендуется SAE 90, 140 или 250. При этом для российских условий лучше выбирать всесезонную жидкость с вязкостью SAE 75W-80, 80W-85, 80W-90 или 75W-90. Кроме того, при выборе подходящего масла обращают внимание на допуск API, указывающий на количество активных присадок. В случае с Нивой можно остановить выбор на GL-5. В раздатку Шевроле Нива лучше заливать масло известных брендов. Например, подойдут Liqui Moly 75W-90 GL-4/5, Shell Spirax S6 AXME 75W-90 или Chevron GL-5.

Посмотреть цены на масло

Системы охлаждения.

Система охлаждения здесь жидкостная, закрытого типа. Сюда входит радиатор, насос, датчик. термостат, вентилятор, расширительный бачок, шланги и т.д. Вместимость составляет 8 л.

Расширительный бачок располагается рядом с усилителем тормозов. Установленные метки позволяют быстро определить уровень жидкости. Важно, чтобы все было полностью герметично, поэтому впускной и выпускной клапан следят за давлением и его регулируют.

Трубчато-пластинчатый радиатор сделан из алюминия, имеет пластмассовые бачки. Охлаждающую жидкость Тосол А-40 М для этой системы заливают через расширительный бачок.

Нива Шевроле: система охлаждения

Работа двигателя при нормальном температурном режиме обеспечивается за счет функционирования узлов, входящих в его состав. Это магистраль замкнутого типа с вентиляцией принудительного действия.

Перечень элементов, обеспечивающих теплообмен:

Под действием центробежной силы функционирует помпа. Во время вращения лопастей нагнетается охлаждающая жидкость, при этом создается разность давления, поэтому тосол движется по магистрали.

Для эффективного функционирования теплообменника, в состав которого входит радиатор, предусмотрен термостат для открытия и закрытия движения охлаждающей жидкости по кругу. Последний необходим для поддержания равновесия в системе и имеет настройки завода-изготовителя — открывается при диапазоне температур от 75 до 80°C.

В составе радиатора имеется два бачка, соединенных по горизонтали каналами из алюминия:

• в один поступает ОЖ;
• из другого — выходит ОЖ.

Теплообмен обеспечивается по площади радиатора.

При нагревании жидкость имеет свойство расширяться. Чтобы не создавалось избыточного давления, конструктивно предусмотрен расширительный бачок для ее приема. На последнем предусмотрена крышка с перепускным клапаном для повышения давления в системе. За счет перехода на закрытый тип удалось добиться повышения температуры кипения и исключить потери при вытекании из бачка.

Обдув теплообменника обеспечивается вентиляторами, эксплуатирующимися в двух режимах:

Система смазки.

Сама система смазки также является комбинированной. Масляной насос подает под давлением масло для подшипников, коленчатого вала, винтовой шестерни привода. Часть деталей смазывается разбрызгиванием.

• Емкость для смазки двигателя составляет 3,75 л.
• Лучше использовать синтетические и полусинтетическое масло СУПЕР. Его класс вязкости: от -25 до 30, 35 — 5W30, 5W40; от -15- 45 — 15W 40; от -10- 45 — 20W 40.
• Трансмиссионные масла от Лукойла ТМ-4 сделаны на минеральной (80W 85, 80W-90) и полусинтетической основе (75W-90) являются внесезонными, высококачественными, так как используются присадки от лучших мировых производителей. Они нужны для картеров коробки передач (1,6 л).
• Такое же масло применяют для раздаточной коробки (0,79 л).
• Для переднего (1,15 л) и заднего (1,3 л) моста используют 80W 90 и 85W 90.
• Гидроусилителю руля в 1,7 л нужно Pentosin Hydraulic Fluid CHF115.
• В гидравлический передний амортизатор (0,15 л) и задний (0,215) заливают эксплутационную жидкость «Славол-АЖ» или ГРЖ-12.

Высокие температуры, постоянные нагрузки и трение влияют на ресурс и время эксплуатации мотора. Без смазки шестеренок и деталей происходит быстрый износ. Кроме охлаждения удается устранять нагар и микрочастицы.

Сколько масла заливать в Ниву

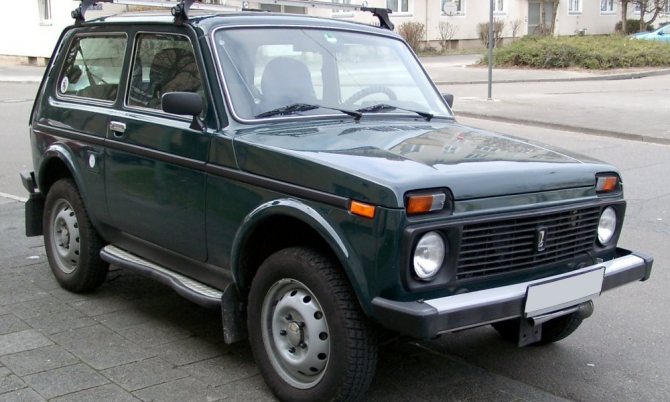

Первое поколение 2121, с 1977

Несмотря на легкий несущий кузов и конструктивную основу от ВАЗ-2106, «Нива» обладает впечатляющими возможностями на бездорожье во многом благодаря короткой базе и почти отсутствующим кузовным свесам, что обеспечивает высокие углы съезда и выезда. Также машина имеет постоянный полный привод и оснащается раздаточной КПП. Под капотом установлен безальтернативный бензиновый мотор 1.7 мощностью 81 л. с., агрегатируемый с пятиступенчатой МКПП. В 2021 году АвтоВАЗ доработал подвеску автомобиля – установил газонаполненные амортизаторы и подшипник в передних ступицах, а также внедрил независимое крепление редуктора переднего моста. С 2021 года машина официально продается как Лада Нива.

• Масло в раздатку: объем – 0,79 литра, допуск и вязкость: API-GL-3-4; SAE 75W-90
• Масло в редуктор заднего моста: объем 1.3 литра; переднего – 1,15 литра; допуск и вязкость: API-GL-3-4; SAE 75W-90
