Добро пожаловать! Подшипник передней ступицы – очень важна деталь и за ней нужно постоянно следить, потому что если вообще не предавать никакого значения этой детали, то в один прекрасный момент из-за сильного износа подшипника к примеру правого колесо, данное колесо может вообще во время езды заблокироваться и вследствие чего автомобиль резко начнёт свою остановку но так как тормозить будет только одно колесо, то соответственно и машину будут уводить в сторону а не прямо.

Примечание! Для того чтобы произвести замену подшипника передней ступицы, вам нужно будет запастись: Во-первых тисками, а так же понадобиться специальная оправка которая нужна для запрессовки подшипника ступицы, понадобиться ещё набор гаечных ключей, а так же ещё запаситесь двумя разными отвёртками, меленькими плоскогубцами тоже нужно будет вам запастись, а так же выколоткой из мягкого металла, ещё проволока вам будет нужна чтобы подвесить суппорт, на всякий случай возьмите так же кирпичи и чурбаки чтобы подложить под машину для того чтобы она не укатилась когда вы будете поднимать её при помощи домкрата!

А так же обязательно запаситесь ещё удлинителем с накидными головками, монтажной лопаткой или же вместо неё можно будет использовать лом, а так же вам понадобиться фломастер или же чёрный маркер!

Где находится подшипник передней ступицы? Данный подшипник вам будет либо очень тяжело, либо вообще не удастся просто так увидеть, всё дело в том что он находиться внутри поворотного кулака и для того чтобы его разглядеть, вам нужно будет полностью снять поворотный кулак с автомобиля и только после взглянуть на него, или же просто подлезть под днищё автомобиля и там отвернув все болты крепления шарового шарнира, оттяните поворотный кулак вместе со стойкой и тем самым у вас откроется прекрасный обзор на подшипник ступицы, на фото ниже для примера вся это операция проделана и сам подшипник для наглядности указан стрелкой.

Примечание! Из выше перечисленного некоторым людям будет не всё понятно, но вы не расстраивайтесь и продолжите читать статью дальше и после её прочтения вы уже всё будете прекрасно понимать и знать что и где находиться!

Когда нужно менять подшипник передней ступицы? Подшипник нужно менять в том случае если у вас появились посторонние шумы (А именно гул) в передней части, с увеличение скорости этот гул будет всё нарастать и нарастать, при снижение соответственно падать, а так же данный шум будет пропадать при повороте и снова появляться при выпрямление руля.

Примечание! Не во всех случаях при повороте подшипник будет переставать гудеть, всё дело в том какой именно у вас подшипник пришёл в негодность, вот к примеру если у вас выйдет из строя правый подшипник то при повороте на лево шум у вас скорее всего будет пропадать, а при повороте на право ничего не будет меняться (Шум будет оставаться), такая же ситуация будет и при выходе левого подшипника их строя, но только здесь будет всё наоборот!

Из-за чего подшипник передней ступицы выходит из строя? Он приходит в негодность в разных ситуациях и случаях, но всё же в основном он приходит в негодность из-за воды и из-за удара по нему, к примеру если вы будете продолжительно время ехать по трассе (Подшипник нагревается) и сразу же после этого свернёте и заедете полностью по колесо в какое ни будь болото и некоторое время будете ехать по нему, то тем самым в том место где находиться подшипник будет попадать вода и вымывать всю смазку, в связи с этим подшипник и будет прежде времени приходить в негодность, но так как на автомобилях семейства Самара используется шариковый двухрядный подшипник, то как таковой он в смазке не нуждается, поэтому вода для такого подшипника не очень опасна, но всё же вода это плохо и её по возможности нужно либо объёзжать (Если это лужа) либо ехать по ней но аккуратно и с более менее остывшими деталями системы.

И второй самый главный враг из-за которого подшипник передней ступицы быстро приходит в негодность, это конечно же резкие кочки, вот к примеру едите вы на автомобиле 60-70 километров в тёмное время суток и вдруг видите яму и в основном все люди резко жмут на тормоза, хотя и нечего не зная про инерционную силу, так вот нажали резко на тормоза и весь вес с задней части автомобиля переходит в итоге на переднюю и происходит удар, не во всех случаях но всё же в основном из-за этого удара подшипник может деформироваться и после наезда на кочку у вас может появиться гул в передней части указывающий на то, что какой то подшипник у вас пришёл в негодность.

Как заменить подшипник передней ступицы на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед тем как приступать к замене, обязательно если вы купили новый подшипник откройте коробочку с ним и посмотрите что идёт там в комплекте! (В комплект должны будут входить два стопорных кольца которые на фото ниже человек держит в руке, а так же ступичная гайка которая указана стрелкой и сам подшипник, если чего то из этого нет, то в таком случае езжайте заново в магазин и докупайте эти детали отдельно)

Снятие: 1) В самом начале операции с того колеса которое вам нужно, скиньте защитный колпак ступичной гайки, при помощи отвёртки, либо же ножа, либо же ещё чего либо.

Примечание! Если вы ещё не знаете с какого вам колеса нужно будет скидывать защитный колпак (Вам неизвестно с какой стороны нужно менять подшипник), то в таком случае проверьте не снимая ничего с автомобиля более точно какой у вас подшипник пришёл в негодность, для этого воспользуйтесь рубрикой под названием: «Проверка подшипника на работоспособность»!

2) После того как колпак будет снят, возьмите в руки отвёртку, либо же бородок и с их помощью и ещё с помощью молотка, распрямите вмятый буртик ступичной гайки.

Примечание! Перед распрямлением данного буртика, обязательно убедитесь то что у вас есть новая ступичная гайка, потому что если её не будет то это очень плохо, так как старая гайка после выворачивания не может использоваться ещё один раза!

3) Следом пройдитесь по всем местам своего автомобиля и подложите под задние колёса кирпичи чтобы автомобиль у вас никуда не укатился, а после этого ещё на всякий случай поставьте машину на ручник и поставьте его на передачу.

4) Далее возьмите в руки удлинитель с накидной головкой и с его помощью немного ослабьте ступичную гайку, но полностью пока отворачивать её не нужно.

5) После ослабления ступичной гайки вам нужно будет снять полностью колесо с вашего автомобиля, если вы не знаете как это нужно правильно делать, то в таком случае прочтите статью под названием: «Правильная замена колеса на автомобиле», в ней всё подробно написано.

Примечание! Когда машина у вас будет находиться на весу и колесо будет снято, тогда возьмите повторно удлинитель с накидной головкой и уже на этот раз полностью отверните ступичную гайку и снимите ещё упорную шайбу которая находится под ней!

6) Затем вам придётся снять полностью с тормозного диска автомобильный суппорт, более подробно о том как его снять, вы можете найти в статье под названием: «Замена тормозного суппорта ВАЗ».

Примечание! Запомните раз и на всегда, полностью суппорт при замене подшипника снимать не нужно, его нужно вам будет снять только с тормозного диска и после чего взять какую ни будь проволоку и подвесить тормозной суппорт при помощи неё к примеру за пружину, и да ещё кой что, суппорт не нужно снимать полностью лишь потому что от него при снятие вам придётся отсоединить тормозной шланг, а из-за его отсоединения вам нужно будет в итоге потому прокачивать тормозную систему, а чтобы её прокачать нужно будет ехать в автомагазин и покупать новую тормозную жидкость или же возможно у вас будет немного в гараже, поэтому чтобы этого не делать тормозной шланг от суппорта вам отсоединять не нужно, поэтому после того как вы снимите суппорт с тормозного диска возьмите проволоку и подвесьте его за пружину и не оставляйте весить ни в коем случае суппорт на тормозном шланге!

7) Следом с помощью гаечного ключа или же лучше всего накидного, отверните обе гайки которые показаны на фото чуть ниже, данные гайки крепят шаровой шарнир к поворотному кулаку и поэтому их отворачивать вам нужно будет обязательно, так как отвести поворотный кулак со стойкой у вас просто не получиться без отворачивания данных гаек.

Теперь возьмите в руки лом или же монтажную лопатку и просуньте её таким образом как показано на рисунке, после этого упритесь её в то место которое указано под красной стрелкой и нажав на монтажную лопатку вниз оттяните рычаг который указан синей стрелкой.

Примечание! После того как вы будете удерживать нижний рычаг одной рукой при помощи монтажной лопатки как показано на фото выше, другой рукой возьмитесь за тормозной диск и отведите его от шруса (Он указан красной стрелкой на фото ниже), отводите тормозной диск до того, пока шрус полностью не выйдет из зацепления как показано на маленьком фото ниже!

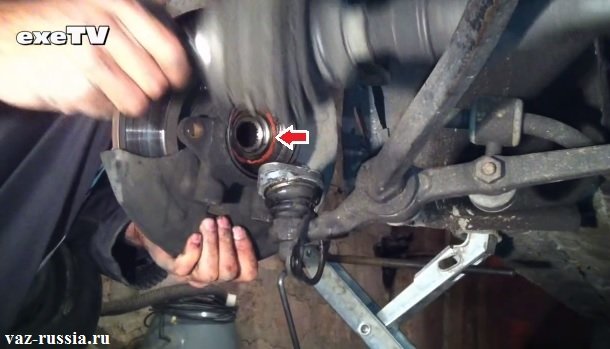

9) После того как вы отведёте тормозной диск в сторонку, возьмите в руки фломастер или же маркер и с их помощью пометьте эксцентрик (Эксцентрик указан белой стрелкой и это от части сам болт) относительно скобы передней стойки, в общём сделайте всё как показано на рисунке и потом когда вы будет всё устанавливать на свои места обязательно установите точно так же как и было ранее, а иначе развал колёс у вас может измениться.

10) И в завершение отверните полностью две гайки удерживая при этом болты от проворачивания и когда обе гайки будут отвёрнуты, извлеките оба болта и снимите поворотный кулак в сборе с тормозным диском как показано на маленьком фото ниже:

11) Теперь когда весь поворотный кулак совместно с тормозным диском будет у вас снят, вам нужно будет снять сам тормозной диск чтобы он не мешал замене, а о том как снять данный диск смотрите в статье под названием: «Замена тормозного диска ВАЗ» пункт 7-10.

12) Затем возьмите в руки гаечный ключ и с его помощью выверните несколько болтов которые крепят защитный кожух тормозного диска (Защитный кожух для наглядности на фото ниже указан ещё стрелкой), так вот после того как все болты крепления данного кожуха будут вывернуты, снимите его с поворотного кулака чтобы он не мешал замене.

13) Следом переверните поворотный кулак и с его обратной стороны при помощи тонких плоскогубец снимите стопорное кольцо, которое держит сам подшипник на месте и не даёт ему сняться.

Примечание! Когда будете снимать стопорное кольцо, можно так же ещё будет помогать отвёрткой как показано на фото чуть выше!

14) После чего установите поворотный кулак в тиски, но не зажимайте его а просто установите таким образом чтобы ножки поворотного кулака (Они указаны красными стрелками) легли на сами тиски и после этого взяв в руки выколотку, вставьте её в отверстие (На фото ниже изображена вставленная выколотка в отверстие и она для наглядности указана синими стрелками) и выпрессуйте с её помощью ступицу из поворотного кулака как это показано на рисунке.

Примечание! Когда ступица у вас выпрессуется то есть проще говоря снимется, на ней останется грязезащитное кольцо и может так же остаться кольцо подшипника ступицы, если останется кольцо ступичного подшипника то вам обязательно нужно будет его снять, всё дело в том что кольцо ступичного подшипника (Из названия уже понятно) является часть этого подшипника, поэтому если вы меняете подшипник ступицы то и кольцо соответственно вам нужно будет снимать и установив новый ступичный подшипник новое кольцо тоже установиться вместе с ним, поэтому старое кольцо нужно обязательно снимать, а о том как его снять см. в статье на нашем сайте под названием: «Снятие кольца подшипника передней ступицы»!

15) Теперь переверните поворотный кулак и с обратной его стороны снимите ещё одно стопорное кольцо которое крепит сам подшипник.

16) И в завершение установите поворотный кулак в тиски и полностью выпрессуйте при помощи оправки, ступичный подшипник.

Установка:

Примечание! Прежде чем вы перейдёте к установке нового подшипника, помните всегда о том что, чтобы подшипник установить на своё место а именно запрессовать в поворотный кулак нужны очень большие силы, поэтому чтобы установка данного подшипника прошла немного легче, при помощи масла смажьте всю внутреннюю зеркальную поверхность поворотного кулака как показано на фото ниже:

1) В самом начале операции, переверните поворотный кулак и с той стороны которая показана на фото чуть ниже, установите наружное стопорное кольцо, так же как оно было установлено ранее.

Примечание! Наружное стопорное кольцо рекомендуется заменять на новое и уже старое на своё место не устанавливать, да и данное кольцо в большинстве случаев идёт в одной коробке с подшипником ступицы при его покупки!

2) Следом установите новый подшипник в поворотный кулак и запрессуйте его после этого, а для того чтобы запрессовать данный подшипник просто установите поворотный кулак в тиски вместе с уже вставленным немного подшипником как показано на рисунке ниже и после чего зажимая тиски следите за тем чтобы подшипник (Указан стрелкой) установился до упора на своё место.

Примечание! Ни в коем случае не пытайтесь забить молотком, или еще чем ни будь, подшипник в поворотный кулак, он может развалиться, ах да кой что ещё, после того как подшипник зайдёт на максимально возможное расстояние, его нужно будет после этого ещё дальше протолкнуть во внутрь, поэтому здесь вам уже нужно будет воспользоваться специальной оправкой и тем самым прикладывая усилие на наружное кольцо, установите подшипник до упора на своё место!

3) Теперь когда у вас подшипник войдёт в глубь и до упора, возьмите в руки внутреннее кольцо подшипника и установите его так же в обратном порядке снятию на своё место, для того чтобы он удерживал подшипник и кстати старое кольцо не устанавливайте, так как оно со временем теряет свою жёсткость и может быстрее выйти из строя, поэтому если вы уже заменяете подшипник то и все кольцо меняйте вместе же с ним на новые.

4) И в завершение при помощи специальной оправки, запрессуйте ступицу (Проще говоря установите) на своё место, а именно запрессовывается она во внутренней кольцо подшипника как показано на рисунке ниже, поэтому не перепутайте там ничего когда будете устанавливать.

Примечание! Когда вы установите все детали ранее снятые на свои места, не забудьте тот факт то что гайку ступицы старую нужно заменить на новую и после того как вы уже опустите автомобиль на землю и закрутите до упора все болты которые крепят колесо, при помощи чего либо обязательно законтрите в двух местах ступичную гайку!

Проверка ступичного подшипника на работоспособность:

Его можно будет проверить двумя способами не снимая с автомобиля, но для этого вам нужно будет запастись домкратом, в обоих случаях он будет нужен и без него проверить ступичный подшипник на работоспособность будет тяжелее, ну что же приступим, первый способ он с одной стороны более успешен но с другой наиболее опасен, так как при вывешивании колеса не нужно газовать как это делают в основном люди, в общём смотрите внимательно видео-ролик и вы всё поймёте.

Производитель рекомендует менять подшипник через 60000-80000 км пробега. По факту это требуется значительно раньше.

ступичный подшипник ВАЗ 2109

Внешние проявления неисправности и причины её возникновения

В первую очередь, следует обратить внимание на посторонние шумы, возникающие в передней части автомобиля при движении, усиливающиеся на поворотах.

Ощущение вибрации непосредственно в салоне, также указывает на необходимость срочного ремонта (она обусловлена недостатком смазки в подшипнике или чрезмерным загрязнением его внутренней полости).

Явно слышимый скрежет и хруст прямо указывает на то, что подшипник, скорее всего, уже рассыпался.

Для того, чтобы уточнить предположение о необходимости его замены, требуется сделать ряд несложных диагностических операций:

Вывесить на домкрате сторону, с которой слышались посторонние шумы, и снять колесо; Вручную прокрутить диск. Наличие шума перекатывающихся элементов или иных посторонних звуков указывает на необходимость замены. Если подшипник цел, то вращение будет достаточно плавным и практически бесшумным;

Снять тормозной диск, определить фактический люфт ступицы. Для этого руками следует попытаться переместить её в направлении оси. Если есть свободный ход, требуется замена подшипника. Варианты замены неисправного изделия

ступичный подшипник ВАЗ 2109

Неисправный ступичный подшипник автовладельцы могут заменить, как минимум, тремя различными способами:

Первый

– не снимая стойки и не выполняя развала (подробно рассмотрен ниже);
Второй
– стойка снимается. Но съёмник не используется. Предусматривает демонтаж всей конструкции. Включая поворотный кулак. Изделие меняется непосредственно на стойке. В результате, отсутствует необходимость повторного выставления развала/схождения;
Третий
– без снятия стойки и не применяя съёмник. Поворотный механизм снимается вместе со ступицей. Затем последняя выбивается (выдавливается) из цапфы. Необходимо выставление развала/схождения. Рекомендуем пользоваться первым вариантом. Он выполняется с использованием нужных инструментов и гарантирует максимально качественное проведение работ.

Алгоритм работы по 1-му варианту

Эта версия предусматривает демонтаж колеса и колёсного диска. Снимается ступица, демонтируется суппорт. Работа выполняется непосредственно на машине. При этом стойка не снимается. Кроме стандартного комплекта инструментов, будет нужен универсальный съёмник для снятия ступичного подшипника.

ступичный подшипник ВАЗ 2109

Демонтируется тормозной барабан, откручивается крепёж опор шаровых; Затем из самой ступицы вынимается вал ШРУС (руками); Рулевой наконечник желательно отсоединить, так работать удобнее. Далее из кулака вынимается передняя ступица, откладывается в сторону. Из кулака достаётся стопорное кольцо (оставляем в нём наружную обойму старого подшипника). Устанавливается съёмник и выполняется выпрессовка неисправного подшипника. После его удаления продолжаем работать со ступицей. С неё снимается защитный кожух, после чего появляется возможность демонтажа внутренней обоймы подшипника в сборе. Оно снимается универсальным съёмником, либо сбивается зубилом (вариант, надпиливается болгаркой, затем колется).

ступичный подшипник ВАЗ 2109

Ставим новый подшипник

(заказать его можно тут), предварительно очистив посадочное место от грязи и старой смазки. Смазываем кулак изнутри. Закрепляем новый подшипник в съёмнике (желательно охладить его перед монтажом, что упрощает установку). Ставим его в кулак, контролируя, при этом, отсутствие перекосов. Затем затягиваем его, и запрессовываем. Надевается ступица. Далее все операции выполняются в очерёдности, обратной демонтажным работам.

Замена переднего подшипника ступицы ваз.(2108,2109,2110,2111,2112,2113,2114,2115,2170)

Тест-Драйв ВАЗ 21099. Типичный пацанский ТАЗ. (2017)

замена переднего подшипника ступицы ваз 2108,2115,2110,2114

Когда следует менять подшипник передней ступицы

Сразу следует сказать, что подшипники как на передних, так и на задних ступицах ВАЗ 2109 не имеют строго оговорённого срока службы. Если брать усреднённые данные, приводимые самими автовладельцами, то получится, что новый ступичный подшипник отечественного производства может успешно пройти до 100 000 километров. После этой цифры могут начаться проблемы.

Что приводит к быстрому износу

1. Плохие дороги. В ходе движения по плохой дороге на ступичные подшипники действует не только сила трения, но и огромные ударные нагрузки. Некоторое время подшипник успешно справляется со всем этим, но потом может возникнуть так называемая «усталость металла», которая и приведёт к быстрому разрушению этой детали.
2. Перегрев. В ходе работы подшипник то нагревается, то остывает. Такие перепады температур вредны для любой детали, но в нашей стране они усугубляются ещё и климатом (регулярный нагрев и резкое охлаждение на морозе в 40 градусов явно не пойдёт подшипникам на пользу).
3. Агрессивная среда. Это означает, что в ступицу иногда попадает влага, грязь, химические реагенты, которыми посыпают дороги. Грязь и песок могут действовать как абразив, а влага и химия могут вызывать коррозию.

Замена подшипника передней ступицы ВАЗ 2109

Замена ступичного подшипника на ВАЗ 2109

Нарушение работоспособности передней ступицы автомобиля ВАЗ 2109, вызванное неисправностью подшипников, может привести к достаточно печальным последствиям.

Без нормально функционирующей ступицы колеса прекращают вращаться с необходимой скоростью. Это приводит к повреждению системы торможения, а затем ломается весь автомобиль.

При обнаружении неисправностей их следует незамедлительно устранить.

Замена подшипника передней ступицы Ваз 2109 – первые шаги

Не зависимо от способа замены, первоначальные операции будут схожи:

1. Перед тем как поставить автомобиль на домкрат, рекомендуется ослабить переднюю ступичную гайку.
2. Затем ослабляем крепления переднего колеса.

1. После снятия колеса, разгибаем буртик контргайки.
2. Далее окручиваем болты, которые держат суппорт, сверху и снизу по одному.

1. После разгибаем отверткой колодки в суппорте.
2. Суппорт подвешиваем или убираем в сторону. Далее последуют операции, уже исходя из конкретного варианта замены.

Причины и симптомы износа ступицы

Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.

Признак	Ваши действия
Люфт подшипников	Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника
Гудение подшипников	При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе
Быстрый нагрев подшипника	Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно

Проверка подшипника на люфт

Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.

Проверка на люфт

Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.

Действуя по инструкции, вы легко определите люфт.

1. Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
2. Если есть смотровая яма, тогда можно обойтись без домкрата.
3. Прокачайте колесо. Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
4. Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника. Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
5. Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
6. Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
7. Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
8. Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
9. Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.

При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.

Как диагностировать люфт подшипника

Ваз 2109 ступица переднего колеса

На самом деле этот процесс очень прост, и осуществить его сможет даже новичок. Для этого:

• ​ Поднять автомобиль при помощи домкрата на оптимальное расстояние.

Примечание: намного проще осуществить диагностику с помощью смотровой ямы, но если ее нет, домкрат также подойдет.

• ​ Прокачать колесо. Осуществлять это следует по определенной схеме: держать колесо с обеих сторон, максимально зажав его. Качать следует руками в одном и том же направлении (желательно от себя). Кстати, в автосервисах такую процедуру также производят, поэтому желательно присутствовать на ней, чтобы позже быть подготовленным к ее осуществлению.

Ваз 2109 ступица передняя

• ​ Если наблюдается небольшой люфт, следует затянуть гайку подшипника как можно сильнее.

Примечание: если это не избавляет от люфта, значит необходима замена ступицы или ее подшипника.

• ​ По-прежнему следует держать колесо с обеих сторон. Однако теперь качать его нужно не в одном, а в разных направлениях. Что это значит? Просто следует левой рукой прижимать колесо к себе, а правой – от себя. Если при этом также наблюдается люфт, то причина не в ступице. В этом случае неисправным является рулевой наконечник. Его следует заменить.

Примечание: в некоторых случаях рулевые наконечники продаются в комплекте с рулевыми тягами. Однако не всегда эти тяги также нужно менять. Их можно оставить, заменив в том случае, если они сломаются в скором времени.

• ​ Дергать колесо, делая максимальный упор на верхнюю часть колеса. Если в таком случае также наблюдается люфт подшипника, значит следует поменять верхнюю шаровую опору.

Ваз 21093 передняя ступица

• ​ Тянуть колесо за нижнюю часть. Соответственно, если и теперь наблюдается люфт, значит нужно менять нижнюю шаровую опору.

Примечание: если вышел из строя только один подшипник, то лучше поменять сразу и второй, так как он скорее всего тоже очень скоро сломается.

Выбор подшипников

Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.

Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.

Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.

Параметр	Требуемый показатель
Внутренний диаметр	34 миллиметра
Наружный диаметр	64 миллиметра
Ширина подшипника	37 миллиметров
Масса подшипника	0,556 килограмма
Предельная частота вращения	3700 об/мин

Замена задней ступицы на ВАЗ 2109 цена

Стоимость замены задней ступицы Ваз 21093 на СТО по Москве составляет в среднем 900 рублей. Если необходима замена только ступичного подшипника, то это будет стоить порядка 800 рублей.

Можно сэкономить на работе и выполнить замену задней ступицы на Ваз 2109, а также ступичного подшипника самостоятельно.

Каталожный номер оригинальной ступицы — 2108-3104014. Стоимость на 2021 год от 670 до 1010 р.

Аналог марки “Riginal” (RG21083104014) — 404 р.

Цена подшипника ВАЗ 2109 — 600 рублей за оригинал (2108-3104020), актуальна для Москвы и области (весна 2021 года). В 2020 году цена оригинального подшипника задней ступицы немного увеличилась и равна от 620 до 830 р.

Среди аналогов можно выделить “SKF” (VKBA 1307) — 1300 р. Также хорошие варианты “Kraft” (KT100506) — 475 р, и “HOLA” (NB722) — 540 р.

Какой подшипник ступицы выбрать

Перед тем, как заменить подшипник задней ступицы Ваз 2109, нужно правильно выбрать деталь. При выборе ступичного подшипника следует знать его размеры:

• размер подшипника задней ступицы ВАЗ 2109 — 60 мм (наружный диаметр), 30 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 6256706Е1С17;
• размер подшипника передней ступицы ВАЗ 2109 — 64 мм (наружный диаметр), 34 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 2108310302001.

Замена

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

1. Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
2. С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
3. Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
4. Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
5. Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
6. Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
7. Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
8. Положите ступицу на тиски или разместите другим удобным для вас способом.
9. Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
10. В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
11. Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

1. Все, подшипник ступицы вам удалось снять.
2. Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
3. Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
4. Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
5. Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
6. Установив подшипник передней ступицы, выполните процедуру обратной сборки
7. Не забудьте поменять гайку ступицы.
8. Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

Ваз 2109: замена передней ступицы своими руками

Передняя ступица и ее детали

В автомобиле ваз 2109 замена передней ступицы необходима в том случае, если произошел ее износ. Ступицы в свою очередь выполняют очень важную роль.Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля. Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно.Замена передней ступицы ваз 2109 – дело сложное и ответственное, но справиться с ним можно и в своем гараже самостоятельно.

Замена передней ступицы на ваз 2109

Обычно износ ступиц проявляется в следующем:

Примечание: нельзя допускать, чтобы люфт был слишком сильным, так как из-за этого нужно будет менять не только ступицу, но и подшипник.

• ​ Подшипники «гудят». Во время езды слышны непонятные звуки, издающиеся из колес. Как правило, с увеличением скорости они проявляется еще сильнее. После этого, при снижении скорости шум не становится менее тихим.

Примечание: если гул слышен только с одной стороны, значит нужно менять только одну ступицу. Если он наблюдается в обоих колесах, обе ступицы нуждаются в немедленной замене.

• ​ Подшипники быстро нагреваются. Это может привести к тому, что суппорт также перегреется, из-за чего он также «полетит».Кроме того тормозная жидкость также слишком быстро закипает. Это приводит к быстрому отказу тормозной системы.

Причины износа ступицы

Замены ступицы передней на ваз 2109

Обычно выделяют такие причины, из-за которых ступица изнашивается:

• ​ Ступичный подшипник совсем развалился. Возможно он находится только на начальной стадии разрушения. В любом случае его придется менять, но после соответствующей диагностики.

Замена ступицы переднего колеса ваз 2109

• ​ Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта. В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.
• ​ Плохо работает рулевой наконечник.
• ​ Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.

Как диагностировать люфт подшипника

Ваз 2109 ступица переднего колеса

На самом деле этот процесс очень прост, и осуществить его сможет даже новичок.Для этого:

• ​ Поднять автомобиль при помощи домкрата на оптимальное расстояние.

Примечание: намного проще осуществить диагностику с помощью смотровой ямы, но если ее нет, домкрат также подойдет.

• ​ Прокачать колесо. Осуществлять это следует по определенной схеме: держать колесо с обеих сторон, максимально зажав его.Качать следует руками в одном и том же направлении (желательно от себя). Кстати, в автосервисах такую процедуру также производят, поэтому желательно присутствовать на ней, чтобы позже быть подготовленным к ее осуществлению.

Ваз 2109 ступица передняя

• ​ Если наблюдается небольшой люфт, следует затянуть гайку подшипника как можно сильнее.

Примечание: если это не избавляет от люфта, значит необходима замена ступицы или ее подшипника.

• ​ По-прежнему следует держать колесо с обеих сторон. Однако теперь качать его нужно не в одном, а в разных направлениях.Что это значит? Просто следует левой рукой прижимать колесо к себе, а правой – от себя.Если при этом также наблюдается люфт, то причина не в ступице. В этом случае неисправным является рулевой наконечник. Его следует заменить.

Примечание: в некоторых случаях рулевые наконечники продаются в комплекте с рулевыми тягами. Однако не всегда эти тяги также нужно менять. Их можно оставить, заменив в том случае, если они сломаются в скором времени.

• ​ Дергать колесо, делая максимальный упор на верхнюю часть колеса. Если в таком случае также наблюдается люфт подшипника, значит следует поменять верхнюю шаровую опору.

Ваз 21093 передняя ступица

​ Тянуть колесо за нижнюю часть. Соответственно, если и теперь наблюдается люфт, значит нужно менять нижнюю шаровую опору.

Примечание: если вышел из строя только один подшипник, то лучше поменять сразу и второй, так как он скорее всего тоже очень скоро сломается.

Замена передней ступицы

• ​ Открутить гайку колеса головкой на 30.
• ​ Поднять машину на домкрат.
• ​ Снять колесо.
• ​ Снять тормозной суппорт.
• ​ Сняв тормозной диск, появится доступ к передней ступице.
• ​ Отвинтить ступичную гайку. Крепится она тремя болтами. Болты слишком близко расположены друг другу, поэтому головка стает здесь очень плотно и вращать ее тяжело.

Примечание: можно слегка ослабить эти болты, после чего открутить. Если болт идет очень туго, его можно прогреть.

• ​ При помощи отвертки сдергивать ступицу с посадочного места.

Крепление передней ступицы на ваз 2109

замена передней ступицы Ford Explorer 2002 hub front

• ​ Тщательно прочистить посадочное место.
• ​ В корпус ступицы должен быть вставлен сальник. Его нужно поддеть, так как он будет мешать (его можно будет вставить в новую ступицу). Чтобы он лучше сел, его посадочное место следует смазать маслом.
• ​ Под сальником останутся следы грязи, чтобы в дальнейшем грязь не попадала под новый сальник, необходимо смазать его специальной жидкостью.
• ​ Поставить ступицу на место. Слегка закрутить ступичную гайку, чтобы ступица не выпала.
• ​ Вдавливать ее внутрь.
• ​ С обратной стороны закрутить все необходимые винты.

Замена подшипника ступицы ВАЗ 2108, 2109, 21099

Замена ступичного подшипника, его выпрессовка и запрессовка для автомобилей ВАЗ 2108, 2109, 21099, которая проводится на данном фотоотчете, проводится после того, как произведено снятие поворотного кулака.

Прежде чем менять подшипник ступицы

, стоит знать несколько деталей данной процедуры.
В ступицу колеса ВАЗ устанавливается двухрядный шариковый подшипник, которому при эксплуатации не требуется смазка и регулировка. При выпрессовывании данный подшипник разрушается. Если запрессовывать подшипник забивая молотком, он разрушиться, поэтому следует воспользоваться прессом или тисками. Усилие при запрессовке прикладывается к наружному кольцу подшипника, чтобы избежать его повреждения.

Ступица и подшипник ВАЗ 2108 – самостоятельная замена

Замена подшипника ступицы или ее самой неизбежна. Причина проста – это детали, которые со временем изнашиваются, как бы аккуратно вы не эксплуатировали автомобиль. Ступица ВАЗ 2108 меньше подвержена износу, чем подшипник, но и она не вечна. Чтобы заменить тот или другой элемент, можно обратиться на СТО, но процесс не так сложен, если соблюдать описанную ниже технологию, все можно сделать самостоятельно. В сущности, поменять подшипник ступицы 2108 несколько проще, чем саму ступицу в сборе, но технология практически не отличается.

Подготовка замены ступицы или ее подшипника

Любой технологический процесс ремонта автомобиля начинается: с диагностики и определения неисправности, изучения мануала, подготовке запчастей и инструментов для ремонта. Первое, что нужно, это следующие инструменты:

• домкрат;
• съемники или куски металлической трубы диаметром 3 и 6 см;
• пассатижи;
• гаечные ключи на 12 и 30.

Обратите внимание, что подшипник, размеры которого должны составлять: наружный и внутренний диаметра 60 и 30 мм, высота – 37 мм, должен быть качественным, так как на рынке много азиатского ширпотреба. Точно так же нужно подходить к выбору самой ступицы – лучше один раз приобрести качественную деталь, чем впоследствии постоянно ставить авто «на прикол».

Пошаговая процедура снятия ступицы

• Подбираемся к ступице – фиксируем автомобиль «ручником» (стояночным тормозом), подкладываем под колеса башмаки и ослабляем колесные болты.
• Затем поднимаем домкратом ту сторону, где будем производить работу, полностью откручиваем и снимаем колесо.
• Если меняется подшипник или ступица заднего колеса ваз 2108, нужно будет снимать барабан.
• Если переднего – тормозной диск.
• Для этого откручиваем направляющие и пытаемся их снять. Если это не получается – придется сбивать.
• Для снятия барабана нужна деревянная проставка (подойдет любой кусок бруска или доски), которой нужно обстучать его с внутренней стороны.
• Если работа проводится с передними колесами, меняется подшипник передней ступицы 2108 или сама ступица переднего колеса ваз 2108, сначала снимаем суппорт и подвешиваем его к рычагу с помощью обычной проволоки.
• Когда есть доступ к ступице, снимаем ее. Если есть съемник – сделать это несложно, но если его нет – придется действовать дедовским способом. Прикручиваем колесо его наружной стороной к ступице (иначе оно не поместится в колесную арку) и несколько раз дергаем на себя.
• Когда она снята, ставится новая передняя или задняя ступица ваз 2108, а при необходимости меняется подшипник.

Меняем подшипник ступицы «восьмерки»

После того как ступица снята, нужно:

• выпрессовать или выбить подшипник. Неважно, меняете вы подшипник задней ступицы ваз 2108 или передней – процесс один и тот же. Нужно снять с него стопор и пыльник с помощью пассатижей, после чего аккуратно выбить или выпрессовать (что предпочтительнее) подшипник.
• посадочное место на ступице обрабатываем смазкой,
• после чего устанавливаем новый подшипник. Если нет возможности запрессовать его, придется забить трубой диаметром 6 см, по диаметру наружной обоймы.
• затем устанавливаем пыльник и стопор (предпочтительно новые).

Когда подшипник плотно усажен, переходим к установке ступицы обратно.

Установка ступицы и сборка

Для установки ступицы нужно набить подшипник с помощью проставки или трубы диаметром 3 см, по диаметру внутренней обоймы. Затем, когда ступица полностью встала на поворотный кулак, устанавливаем новую (предпочтительно) контргайку и загибаем лепестки. Дальше все производим в обратном порядке – если была заменена задняя ступица 2108 или ее подшипник, устанавливаем на место барабан и фиксируем его.

Если был заменен подшипник или передняя ступица ВАЗ 2108 – устанавливаем и фиксируем диск, затем суппорт. Бывает, что суппорт сложно одевается на диск – отжимаем тормозные колодки плоской отверткой (после этого нужно будет пару раз нажать на педаль тормоза, чтобы они встали на место). Дальше собираем колесо, как и в случае с задней ступицей.

На первый взгляд покажется, что замена подшипника или самой ступицы ваз 2108 – хлопотное дело, но это не так. если следовать процедуре, все можно сделать в течение пары часов. При этом вы сэкономите приличную сумму. Единственное, что нужно помнить – вы ремонтируете собственное авто, поэтому работать спустя рукава нельзя. Относясь к работе серьезно и аккуратно можно установить новый подшипник или ступицу не хуже, чем на фирменной станции техобслуживания.
