Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

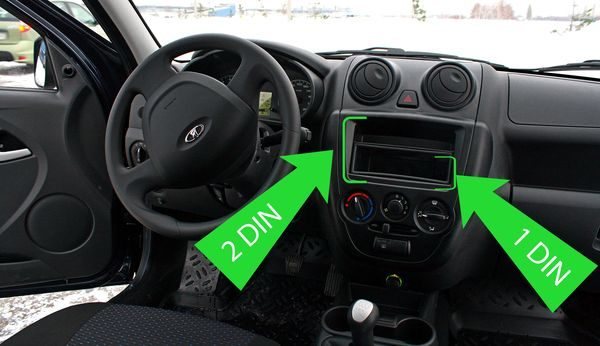

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.
Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Вибропласт помогает не только при шумоизоляции машины.

Как установить

Установка магнитолы на Гранту производится в штатное гнездо, расположенное над регуляторами климатической установки. Благодаря применению заводского коммутационного жгута, обеспечивается ускоренное подключение акустического оборудования. Прокладка дополнительных магистралей требуется при использовании низкочастотного громкоговорителя в багажном отсеке или высокочастотных «пищалок», монтируемых на фронтальных стойках крыши.

Все монтажные работы проводятся в помещении с искусственным освещением, в ясную погоду допускается монтаж на открытом пространстве. В целях безопасности требуется отключить штатный аккумулятор от бортовой сети автомобиля.

Автомагнитола

Пошаговая инструкция по установке магнитолы в Ладу Гранту модификаций «стандарт» или «норма»:

1. Подцепить центральный карман-заглушку за кромки для вывода фиксаторов из зацепления с фронтальной рамкой.
2. После выемки элемента из гнезда требуется отсоединить штекеры заводского жгута электропроводки, размещенные в специальных гнездах на задней части. На автомобиле имеется 2 разъема на 8 контактов для коммутации питания и громкоговорителей.
3. Откинуть корпус перчаточного ящика вниз, на верхней части задней стенки имеются ограничители хода, которые требуется вывести из зацепления с каркасом приборной панели.
4. Для расширения рабочей зоны рекомендуется демонтировать крышку, потянув ее на себя.
5. Приподнять декоративное покрытие пола автомобиля вместе с шумозоляционным матом около сиденья пассажира. Вытянуть заводской кабель антенны, оснащенный штекером, который требуется протянуть до места установки проигрывателя.
6. Разместить штатные салазки для крепления магнитолы при помощи специальных отгибаемых элементов.
7. Дальнейший монтаж магнитолы в Гранту производится после коммутации громкоговорителей.

Установка штатной магнитолы немного отличается от описанной выше процедуры:

1. Поскольку штатная рамка рассчитана под оборудование размера 1DIN, то требуется замена узла. Для этого потребуется аккуратно поддеть и снять пластиковые регуляторы климатической установки. Сама рамка фиксируется защелками, которые поочередно вынимаются из посадочных гнезд при помощи пластиковой лопатки.
2. Для окончательного демонтажа требуется отсоединить разъемы, подведенные к кнопкам управления кондиционером, аварийной сигнализацией и обогревом заднего стекла. Требуется поставить пометки, которые позволят корректно подключить штекеры на новой панели.
3. Демонтировать с центральной консоли клавиши, детали регулятора климатической установки и дефлекторы вентиляции, которые переносятся на новый узел.
4. Версия облицовки «люкс», предназначенная для монтажа магнитолы размером 2DIN, состоит из 2 секций. Нижняя часть оснащена дополнительными креплениями на шурупах, под которые требуется установить ответные элементы. Детали размещаются в штатных местах по периметру панели приборов в верхней и нижней частях посадочного окна.
5. Разместить в монтажном гнезде магнитолы отдельную переходную рамку, которая поставляется совместно с головным устройством.
6. Установить облицовку на место, закрепив деталь защелками и винтами. Кабели коммутации акустического оборудования и кнопок управления выводятся через соответствующие отверстия в салон автомобиля.
7. Установить в направляющие салазки штатный проигрыватель, предварительно подключив его к бортовой сети и антенне. Узел крепится боковыми защелками, если требуется демонтаж, то фиксаторы отгибаются отверткой.
8. Смонтировать подковообразную декоративную облицовку, располагающуюся по периметру центральной части декоративной панели. Установить на место штекеры кнопок аварийной сигнализации, кондиционера и обогрева стекла, а затем разместить клавиши в штатных гнездах.

При установке не оригинального оборудования размером 2DIN владелец сталкивается с невозможностью разместить магнитолу по глубине. Для обеспечения посадочного размера требуется подрезка пластиковых элементов, размещенных в панели приборов. Проигрыватель фиксируется в монтажной шахте, размещенной в окне центральной облицовки, снаружи дисплей обрамляется переходной рамкой.

Акустика

На базовых версиях машин имеется штатная акустическая проводка, проложенная внутри дверей и салона. Пластиковые обшивки дверей не имеют отверстий для диффузоров колонок, владельцу требуется прорезать каналы самостоятельно. Для разметки используется штатная декоративная рамка динамика, требуется прорезать отверстие, соответствующее внутренней окружности. Канал должен совпадать с поверхностью диффузора, уход громкоговорителя за материал дверной панели приводит к ухудшению звуковой картины.

Штатное кольцо динамика крепится к пластиковой обшивке винтами, сверху закрывается декоративной сеткой. Громкоговоритель фиксируется непосредственно к заводским отверстиям на внутренней металлической панели двери. Если диаметр колонки меньше размера отверстия, то крепление осуществляется через деревянный подиум.

Точка соединения кабелей репродуктора и бортовой сети защищается специальным изолятором.

Задние динамики устанавливаются через специальные пластиковые переходники. На Лада Гранта лифтбек имеется возможность применения динамиков увеличенного размера, которые врезаются в полку багажного отделения. Для защиты диффузоров возможно использование оригинальных сеток, выпускаемых .

Для монтажа элементов требуется полностью вырезать заглушенное отверстие в дверной карте.

При этом требуется сформировать пазы, предназначенные для установки защелок, контуры каналов намечены на тыловой части детали.

Элементы аудиоподготовки Лада Гранта комплектация Норма

Как снять руль на Lada Vesta (снимаем на перетяжку кожей)

Установка магнитолы. Подключение автомагнитолы пионер на ВАЗ

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

• берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
• в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
• вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Купили новую магнитолу на 2 din размером, но нет рамки в продаже? Можно сделать самому. Пример по ссылке.

Как снять магнитолу лада гранта fl, калина 2

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

• демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
• выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
• подпилитьпластиковый кожух центрального воздуховода;
• примерить новый блок акустики, при необходимости подогнать крепления;
• установить на проводку переходники из комплекта поставки (если это потребуется);
• поставить устройство;
• если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
• если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.

Вместо итога

• Если ставим простую магнитолу, размер должен быть не более 178*50 мм. Для установки нужны пластиковые лопатки или отвертка. Переходники и салазки идут в комплекте.
• Для установки 2 дин нужна новая накладка на консоль, декоративная рамка на само ГУ, кусачки и полотно по металлу для подгонки установочного места.
• Меняем штатную акустику на другую такого же размера? Все равно нужна новая декоративная рамка. Иначе будет видно щели в панели.

Больше статей про Гранту здесь .

Аудиосистема в машине

АвтоВАЗ постоянно стремится внести определенные улучшения в свою продукцию. При этом завод нередко ориентируется на советы потребителей, и рекомендации большинства владельцев предыдущих моделей Лады не стали исключением. Как известно, в моделях ВАЗ-2110 и ВАЗ-2112 аудиоподготовка была не предусмотрена, поэтому владельцам этих версий Лады приходилось полностью переоборудовать салон для размещения акустики.

В автомобиле Лада Гранта установка музыки была предусмотрена еще при проектировании модели. Все необходимые провода для акустики уже имеются в стоковой сборке машины. Мультимедийная система может быть размещена в специально отведенном проеме на приборной панели. Имеется электропроводка для магнитолы, а также передних и задних колонок. Все это обеспечивает достаточно простое подключение желаемой аудиосистемы. При этом монтаж можно провести самостоятельно, если выделить немного свободного времени и разобраться в электронике машины.

В стоковой сборке Гранта рассчитана на размер аудиомагнитолы типа 1-DIN. Ниже рассмотрен пример размещения именно такой акустики в консоли приборной панели.

Для установки магнитолы с размером типа 2-DIN придется распилить перегородки внутри консоли. При необходимости потребуется выпиливать подходящую по размеру консольную рамку. Осуществление такой задумки дается сложнее, чем установка магнитолы размером 1-DIN. Рекомендуется доверить это дело квалифицированному специалисту. В противном случае есть вероятность испортить обшивку салона, а также общий вид консоли.

Как подключить к электросети

Подключение магнитолы выполняется к штатному разъему напрямую или через промежуточный элемент, оснащенный соответствующими штекерами. Тип коммутации зависит от модели головного устройства. В конструкции электрической цепи имеется штатный ножевой предохранитель, расположенный в блоке реле. Коммутация выполнена через замок зажигания, поэтому включение оборудования возможно только при наличии ключа в личинке.

Пользователь может установить к магнитоле дополнительные штекеры, передающие сигнал от внешней камеры заднего вида. Автоматическая трансляция изображения активируется после включения ламп сигнала заднего хода.

• Как прошить штатную магнитолу Лада Гранта
• Установка магнитолы Лада Веста
• Установка магнитолы ВАЗ 2107
• Установка 2 дин магнитолы в Приору

Установка акустики на Гранту

Колонка в двери авто

В первую очередь потребуется провести демонтаж пластмассового кармана, который прикрывает отсек для стереосистемы. Используйте шуруповерт для винтов плоского типа. Когда карман будет снят, вы увидите, что за ним располагаются специальные гнезда, куда будут размещены ISO штекеры от будущей акустической системы.

После этого необходимо снять с магнитолы защитную рамку из металла. Устанавливаем ее в освободившийся проем под пластмассовым карманом. Успешная фиксация оборудования обычно сопровождается характерным щелчком.

Теперь потребуется присоединить штекеры в соответствии с существующим ISO стандартом, которому отвечает электропроводка всех магнитол международного формата. Неправильное подключение разъемов аудиосистемы может привести к неисправности всех электроприборов автомобиля, включая магнитолу.

Стоит отметить, что многие производители автомагнитол делают для них индивидуальные разъемы. При этом в комплекте практически всегда имеется специальный переходник для штекеров ISO стандарта. Если ваша магнитола не соответствует ISO стандарту и к ней не прилагается переходник, можно рассмотреть вариант обрезания проводов от штекеров магнитолы или от электропроводки автомобиля. После этого потребуется качественно припаять провода в соответствии с цветовой распиновкой.

Категорически не рекомендуется прибегать к простому закручиванию проводов клейкой изоляционной лентой. Такой вид соединения нецелесообразен, поскольку в зимний период лента смерзается и трескается, из-за чего проводку может закоротить, и электроприборы выйдут из строя. Для качественного соединения можно применить клеммы, которые предназначены для зажимания проводов.

Подготовка разъемов стандарта ISO проводится всего 1 раз. После этого вам не придется заниматься подбором штекеров и распиновкой при монтировании новой магнитолы. На эту процедуру нужно потратить не более 3 минут.

В стандарте ISO используются 2 типа разъемов: коричневый и черный. Первый предназначается для обеспечения работы всей акустики машины. Второй — для специальных функций стереосистемы и ее электроподпитки. Схема распиновки контактов для ISO изображена на рисунке.

Схема распиновки контактов для ISO

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Особенности монтажа аудиосистемы

Присоединяя проводку стереосистемы, необходимо учитывать определенные особенности электрического питания. Оно обеспечивается при помощи красного и желтого проводов. Первый отвечает за запоминание настроек аудиосистемы, второй — за выключение магнитолы, которое управляется зажиганием автомобиля.

Рекомендуется использовать параллельный тип соединения обоих проводов, чтобы аудиосистема отключалась только вручную. При этом на нее не будет влиять ключ зажигания автомобиля, но появится проблема излишнего потребления электричества в режиме стоянки, которая решается установкой специального регулятора для красного электропровода. С его помощью можно аппаратно выключать магнитолу, покидая машину на долгое время. Данный регулятор может быть подключен к системе сигнализации, то есть при запирании транспортного средства аудиосистема будет отключаться автоматически.

Недостатком этой системы является лишний расход тока, но в любом случае он гораздо меньше тех показателей, которые обеспечивают питание магнитолы во время режима ожидания.

Внезапное выключение аудиосистемы из-за повышенной громкости, мерцания дисплея или воспроизведения высокочастотных звуков не является следствием перебоя в подаче питания. Такая ситуация возникает, когда аккумулятор автомобиля разряжается и при этом ток перестает быть постоянным. Проблема решается подключением дополнительного конденсатора, который обеспечивает постоянное питание магнитолы.

После того как вы успешно подсоединили все необходимые разъемы к электропроводке автомобиля, можно приступать к монтированию передних и задних колонок.

Подключение магнитолы на Лада Гранта

Установку и подключение магнитолы будем начинать с демонтажа пластикового кармана. При помощи плоской отвертки аккуратно извлеките его. На обратной сторое Вы найдете ISO разъемы для подключения к магнитоле.

Обращаем Ваше внимание на то, что провод с разъемом антенны обычно спрятан снизу бардачка пассажирского сиденья под ковровым покрытием. Еще одна частая особенность – в комплектации «Стандарт» может не оказаться проводов, идущих на динамики дверей.

ISO-разъемы

ISO разъемы являются международным стандартом для большинства выпускаемых автомагнитол и проводки в современных автомобилях. Если производитель не позаботился о том, чтобы его разъем аудиосистемы соответствовал стандарту ISO, то обычно для своих продуктов он в комплекте предлагает специальный переходник под стандартный ISO разъем в автомобиле.

Внешний вид разъемов ISO
Внешний вид переходников ISO
Если же к Вашей магнитоле не удалось найти переходник ISO, то можете купить от любой другой магнитола и обрезать его для последующего соединения методом пайки.

Распиновка разъема ISO показана ниже в таблице

Аудиоподготовка Гранты разных комплектаций

В комплектации «стандарт» Лада Гранта имеет предустановленные жгуты проводов питания, которые располагаются в консольном проеме. Электропровода подведены только для магнитолы, поэтому не стоит удивляться, если вы не обнаружите их в дверных проемах. Для проводки к дверям потребуется протягивать провода питания, которые располагаются под панелью консоли. В данной комплектации Лады Гранта стереосистема может быть установлена самостоятельно, если уделить этому должное внимание.

В Лада Гранта Норма провода питания, идущие от консоли, уже проведены к дверным проемам. Необходимо только подсоединить аудиосистему в соответствии со схемой сборки. Нередко бывает, что стоковая дверная проводка не совпадает с разъемами некоторых динамиков. Для решения этой проблемы необходимо докупить подходящие провода и заменить их в дверном проеме. Лада Гранта Норма имеет обшивку со специальным рисунком под колонки. Ориентируясь на него, можно самостоятельно вырезать проем.

Во время сборки на заводе Лада Гранта комплектации «люкс» снабжается сенсорной мультимедийной системой и динамиками. Усовершенствованная магнитола дополнена функцией Bluetooth и 5-дюймовым дисплеем с линейным выходом. Кроме того, встроенная магнитола позволяет подключать флеш-карту USB 2.0, через которую можно слушать записанную музыку.

Конструкция Лада Гранта Люкс допускает замену аудиосистемы, включая динамики. Может потребоваться провести корректировку проема под колонки в соответствии с инструкцией.

Штатная магнитола для модели Лада Гранта представляет собой улучшенное устройство, в конструктивной основе которого заложен процессор «Sirf Atlas», поставляемый известным . Кроме присутствия радиоприемника аппарат наделен большим экраном сенсорного типа и имеет возможность подключить внешний источник через видеовход посредством замены программного софта и выполнения прошивки. Однако в базовой комплектации отечественного авто присутствует лишь кнопочная магнитола. Многие владельцы этим фактом не довольны, и хотят осуществить подключение магнитолы более современной. Данная статья расскажет вам, как осуществляется установка магнитолы.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

https://youtube.com/watch?v=e-B5vN5I12E

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

• устаревший «MP3»;
• «WMA»;
• «WAV»;
• видео-файлы, поддерживающие расширение «WMV».

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Какую поставить магнитолу

Завод поставляет базовые версии машины без головного акустического устройства. Выбор оборудования остается за владельцем машины, который может смонтировать простой проигрыватель в малогабаритном корпусе или расширенный мультимедийный комбайн с процессорным управлением.

На Лада Гранта в дорогих модификациях установлена штатная магнитола, позволяющая подключать внешние накопители или смартфоны. Конструкция оборудования позволяет обновить программное обеспечение или установить навигационный модуль (с отдельным модемом 3G). Для хранения карт и дополнительного софта требуется установка накопителя SD на постоянной основе, что снижает перечень коммутируемых устройств.

Как выполнить перепрошивку?

Весомой популярностью в среде автолюбителей обзавелась штатная прошивка для магнитолы Лада Гранта. При этом не требуется установка магнитолы нового образца. На качество звучания данная функция никакого воздействия не оказывает, однако позволяет наделить интерфейс дополнительными опциями, недоступными для штатной версии магнитолы. К примеру, можно сгенерировать удобную сенсорную клавиатуру, позволяющую осуществлять общение с сетью интернет.

Для перепрошивки штатной мультимедиа следует обзавестись SD-картой, отформатированной в «FAT» или в «exFAT».

1. Вначале скачиваем с сети прошивку. Ее проще отыскать в среде форумчан-«Грантаводов».
2. После скачивания выполняем копирование необходимых файлов в корневой каталог самой карты, сохранив их предварительно на «флешке».
3. Вставляем карту в соответствующий слот авто-магнитолы и выполняем ее перезагрузку.
4. После заполнения шкалы статуса загрузки пользуемся обновленным интерфейсом с расширенными возможностями.

Для возобновления опций: «Радио» и «Bluetooth» извлекаем SD-карту и перезагружаем систему заново.

Автомобильные форумы порадуют разработками многих умельцев, которые в результате экспериментов предлагают версии прошивок с присутствием в меню обновленного софта радио и прочих функций. Бытует мнение, что эти «специалисты» познали тайну считывания и расшифровки данных с CAN-шины, совмещающейся с «MMC». Иногда прошивка требует откалибровать экран перед началом общения с альтернативным интерфейсом.

Как подключить усилитель и сабвуфер?

Кроме того, что необходимо подключение магнитолы, многие хотят подключить сабвуфер и усилитель. Не каждого владельца Лада Гранта сможет порадовать звучание, генерируемое штатной магнитолой. Этот факт вынуждает авто-меломанов склоняться к дополнительной установке качественных звуковых усилителей и сабвуферов. Цель известна – отличный звук.

Для собственноручного монтажа обозначенных устройств прибегаем к следующим нехитрым манипуляциям.

1. Первоначально выполняем демонтаж нижней части центральной консоли.
2. Снимаем панель и обнаруживаем разъемы формата «mini iso».
3. В одно из этих гнезд (обозначено желтым цветом) заводим штекер ранее купленного переходника. К синему и зеленому кабелям не притрагиваемся. Владельцы, которые уже выполняли данную процедуру, отмечают следующее – штатными проводами уже не воспользоваться, поэтому прибегаем к разъему «mini iso».
4. Далее выполняем подключение к аккумулятору специального предохранителя, предварительно соединив с ним кабель от усилителя (промаркирован красным цветом).
5. Сабвуфер в комплексе с громкоговорителями коммутируем с усилителем. Провод массы аккумулятора (черный) соединяем с кузовом LADA Granta и соответствующим выводом на усилителе.
6. После проделанных мероприятий возвращаем на место панель и магнитолу.
7. Наслаждаемся обновленным и качественным звучанием.
