Что такое шкворневый узел

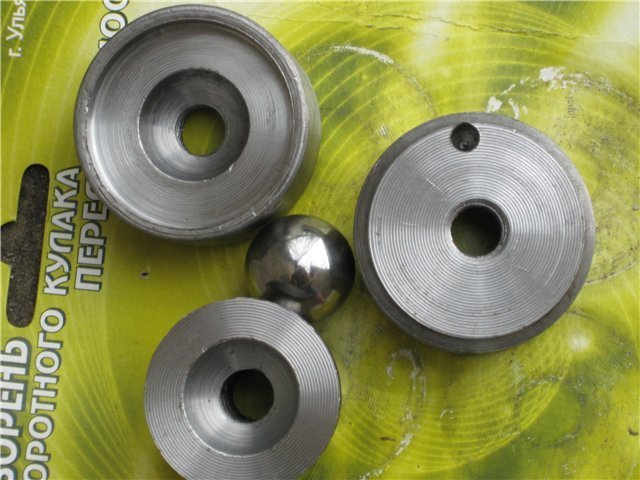

Новый шаровый шкворень автомобиля УАЗ Патриот

Если коротко, то шкворни в автомобиле УАЗ Патриот — это большие шарниры, назначение которых состоит в том, чтобы дать ещё одну степень свободы передним колёсам. То есть шкорневые узлы позволяют значительно улучшить управляемость автомобиля.

Находятся они непосредственно за передними колёсами, под сошками рулевой тяги. Увидеть их снаружи не представляется возможным, поскольку каждый шкворень запрессован в корпус переднего рулевого кулака.

Чтобы увидеть шкворень, его придётся выпрессовывать оттуда (о том, как это сделать, речь пойдёт ниже).

Признаки неисправности шкворней на УАЗ Патриот

• Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
• Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
• На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Причины поломки

Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик.

В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла.

Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

Изношенный шкворень автомобиля УАЗ Патриот

Инструменты для замены

1. Комплект рожковых ключей.
2. Комплект торцовых головок с воротком.
3. Съёмник (он может быть как заводским, так и самодельным).
4. Комплект новых шкворней.
5. Смазочный шприц (заправленный литолом или солидолом).
6. Молоток.

Последовательность действий

1. Автомобиль устанавливается над смотровой ямой, под задние колёса подкладываются противооткатные башмаки.
2. Колесо с неисправным шкворнем поддомкрачивается и снимается с помощью комплекта торцовых ключей.
3. После снятия колеса можно будет добраться до гаек сошки рулевой тяги, их 4.
   Гайки откручиваются с помощью рожкового ключа на 24.

   Колесо снято, также откручены все 4 гайки на сошке рулевой тяги

4. Также следует открутить смазочный болт шкворневого узла (он находится посредине, между четырьмя болтами рулевой тяги).
5. Как только все гайки откручены, снимается сошка рулевой тяги. Именно под ней находится шкворневый узел.

   Сошка тяги снята, видна верхняя крышка шкворневого узла

6. Для того чтобы выпрессовать верхнюю крышку шкворня, следует воспользоваться съёмником. Болт съёмника вкручивается в освободившееся от болта смазочное отверстие, после чего гайка съёмника перемещается вниз по резьбе, вытягивая верхнюю крышку шкворня вверх из корпуса рулевого кулака.

   Верхняя крышка шкворня выпрессовывается с помощью самодельного съёмника

   Выпрессовка верхней крышки шкворневого узла закончена, виден шарик

7. Выпрессовка нижней крышки шкворня также производится с помощью съёмника, но для того чтобы сделать это, придётся спуститься в смотровую яму.

   Нижняя крышка шкворневого узла также выпрессовывается съёмником

8. После выпрессовки обеих крышек и извлечения шара корпус поворотного кулака тщательно очищается от пыли и грязи, а затем в него помещается нижняя крышка нового шкворневого узла и шар, поверхность которого предварительно смазывается литолом или солидолом.

   Нижнюю крышку перед установкой шара нужно тщательно смазать литолом

9. Теперь необходимо установить верхнюю крышку шкворня. Так как новая крышка не сядет в корпус полностью, придётся слегка постучать по ней молотком или другим подручным инструментом.

   Для установки верхней крышки шкворневого узла можно слегка постучать по ней

10. Наживив крышку, её следует полностью посадить на место. Это лучше сделать с помощью болтов сошки рулевой тяги: сошка устанавливается на место и её болты затягиваются, плотно вдавливая верхнюю крышку шкворня в корпус поворотного кулака.

    Сошка рулевой тяги устанавливается на место и прикручивается

11. Шкворневый узел смазывается через верхнее отверстие (делается это с помощью смазочного шприца). Затем в это отверстие вворачивается болт, служащий пробкой.
12. После того как сошка рулевой тяги прикручена, остаётся лишь поставить на место колесо и снять машину с домкрата.

Как заменить своими руками (видео)

Важные моменты

• Никогда не стоит запрессовывать верхнюю крышку шкворня только с помощью молотка, потому что это может привести к её перекосу. Лучше вдавить её в корпус кулака с помощью четрырёх болтов сошки, причём затягивать эти болты обязательно следует крест-накрест. Это позволит посадить крышку максимально ровно и никаких перекосов при запрессовке не возникнет.
• Новая верхняя крышка шкворня, как правило, никогда не садится в корпус полностью: несколько миллиметров этой крышки всегда выступают над кулаком и утопить крышку нельзя даже с помощью сильного затягивания болтов тяговой сошки. То есть возникает щель между корпусом кулака и тягой. Чтобы её убрать, следует воспользоваться несколькими прокладками (их можно приобрести в автомагазине, а можно сделать самостоятельно). В процессе эксплуатации шкворневой узел притрётся, его верхняя крышка постепенно утонет в корпусе кулака и необходимость в этих прокладках отпадёт. Автовладельцу надо будет лишь плотнее затянуть сошку. Но с новой крышкой этого делать нельзя, поскольку велик риск её расколоть.

Как видно из этой статьи, замена шаровых шкворней своими руками — задача, которая вполне по силам даже начинающему автолюбителю. Главное — запастись необходимыми инструментами, терпением и не переусердствовать, затягивая болты на сошке.
