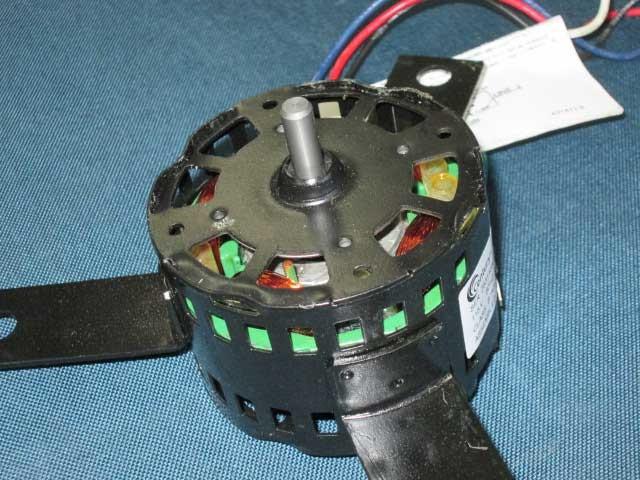

Предназначение моторчика печки заключается в увеличении эффективности отопления и циркуляции воздуха в салоне. Качество обогрева существенно снижается при его поломке. Также есть вероятность возникновения постороннего шума, который раздражает водителя и отвлекает внимание. Выходом из ситуации становится замена либо ремонт, а так как снять моторчик печки не составляет особого труда, можно не обращаться в автосервис и провести все работы самостоятельно.
Возможные проблемы
Существует несколько других неисправностей, вызывающих отказ устройства обогрева:
- Некачественное соединение в монтажном блоке. Такая проблема встречается во многих автомобилях, независимо от страны производства, но она имеет легкое решение в виде протяжки контакта либо зачистки группы контактов.
- Поломка предохранителя. Целостность питающего устройства может быть нарушена, и короткое замыкание вызывает неисправность всей конструкции. При этом, стоит помнить о том, что подогрев зеркал и подсветка бардачка могут питаться от той же плавкой вставки, что и вентилятор. Соответственно, требуется проверка и других элементов.
- Включение обдува только на третьем режиме работы. Разобравшись в конструкции, легко понять причину выхода из строя. При первых двух скоростях подключается дополнительное сопротивление. Прямое включение осуществляется на третьей позиции. То есть, если заменить резистор, проблема будет решена.
- Реле зажигания в некоторых случаях может залипать. Моторчик печки при этом начинает работать только после полного прогрева двигателя. Если отмечается такое свойство, стоит проверить контролирующее устройство на неисправность и заменить на новое при возникновении необходимости.
- Неисправность вентилятора. Если он не отвечает на включение, а напряжение от переключателя продолжает поступать, можно говорить о некачественном соединении на «минусе».
https://youtube.com/watch?v=NfR8sImzBis
Вентилятор печки
Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.
Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.
Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.
Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора
Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:
- Повышенная шумность, скрежет при работе.
- Сильное снижение эффективности нагнетания воздуха.
- Вентилятор не включается в работу.
- Самопроизвольное изменение скорости вращения электродвигателя.
- На слух определяется, что электромотор работает под сильной нагрузкой.
В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:
- предохранителя (перегорание – причина полного отказа работы электромотора);
- резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
- контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
- клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).
Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.
Проверка вентилятора
Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.
Особенности конструкции печки старого и нового образцов
Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).
Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.
На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:
- Демонтировать «жабо».
- Снять переднюю стенку ниши, в которой размещен отопитель.
- Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
- Отсоединить от вентилятора проводку и извлечь его.
Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:
- демонтируем «жабо» и переднюю стенку;
- извлекаем воздушный фильтр;
- откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
- отсоединяем проводку;
- извлекаем корпус фильтра вместе с вентилятором;
- демонтируем электровентилятор.
После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.
Видео: Замена моторчика печки (вентилятора отопителя) ВАЗ 2110, 2111 и 2112
Поломка переключателя
Сам переключатель зачастую приводит к возникновению проблем. При помощи стандартной лампочки, имеющей припаянные проводки, можно проверить данное устройство. Для того чтобы обеспечить свободный доступ к нему, отключается основная часть консоли. При включенном двигателе один провод ставится на «минус», другой прикасается ко всем скоростям по отдельности. При срабатывании лампы на каждом элементе можно не сомневаться в работоспособности переключателя. При отсутствии реакции провод ставится на «плюс». Лампа должна загореться, а если этого не произошло, возможна поломка предохранителя, либо моторчик печки имеет обрыв в цепях.
Читайте также:
Как работает система
Стоит предварительно разобраться в принципе работы системы. Выставление температуры на желаемый уровень осуществляется при закрытии и открытии крана элемента отопления. При этом в радиатор поступает источник тепла – прогретая охлаждающая жидкость, температура которой при нагретом двигателе доходит до 95 градусов.
Скорость работы устанавливается переключением режима скорости. Это оказывает прямое воздействие на объем холодного или нагретого воздуха, попадающего в салон автомобиля. После варьируется подача воздуха панельными заслонками, ими же регулируется направление, к примеру, в салон или на лобовое стекло.
Замена моторчика печки
Если вентилятор не работает либо отмечается возникновение шумов и скрипа, нужно его поменять. Для начала подготавливается инструмент: трещоточная ручка, отвертка крестообразного вида и головка.
Откручиваются винты, используемые для закрепления пластмассовой накладки рядом с лобовым стеклом, которая впоследствии снимается. Она будет мешать работе, так же как и уплотнитель капота.
Вытаскивается защитный кожух, который скрывает моторчик печки, и вывинчиваются болты, закрепляющие его на корпусе машины.
С водительской стороны в салоне нужно отыскать провод вентилятора с плюсовым значением и отодвинуть его. Рядом с ним располагается минусовой провод, крепление которого снимается при помощи головки подходящего размера либо рукояти с трещоткой. Другие варианты снятия напряжения отсутствуют, так как устройство отличается прямым методом подпайки проводки. Перед тем как поменять моторчик печки, его следует покрутить для упрощения процесса. При наличии знаний и времени его можно починить. В другом случае монтируется новое устройство, а все элементы возвращаются в последовательности, обратной указанной.
ДИАГНОСТИКА СВОИМИ РУКАМИ
Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.
Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.
https://youtube.com/watch?v=kyQV-1cA9Sw
-
Читайте также:
Замена щеток
Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.
Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.
Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.
Работает только последняя скорость либо отсутствует одна из скоростей
Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.
Проверка резистора
Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто. Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей. На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!
