Cборка вторичного Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
1.
Установите упорную шайбу и напрессуйте на вал ваз 2108, ваз 2109, ваз 21099 с помощью подходящей оправки внутреннее кольцо заднего подшипника.
2.
Переверните вал и зажмите его в тиски с накладками на губках из мягкого металла с небольшим усилием. Смажьте трансмиссионным маслом все посадочные места на валу.
3.
Слегка разожмите замок игольчатого подшипника 1-ой передачи лада спутник и установите подшипник, продвинув его вдоль вала.
4.
Смажьте игольчатый подшипник трансмиссионным маслом.
5.
Установите стопорное кольцо.
Читайте также:
6.
Установите шестерню 1-ой передачи зубчатым венцом вверх.
Примечание к операциям 7 и 11
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.
7.
Установите блокирующее кольцо 1-ой передачи на синхронизатор, повернув его так, чтобы места без зубьев блокирующего кольца были расположены напротив пазов для фиксаторов ступицы.
8.
Придерживая блокирующее кольцо, установите синхронизатор на вал и совместите шлицы вала лада самара и ступицы синхронизатора.
9.
-
Читайте также:
Напрессуйте ступицу синхронизатора на шлицевую часть вала ваз 2108, ваз 2109, ваз 21099 легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности ступицы.
10.
Установите стопорное кольцо.
11.
Установите игольчатый подшипник шестерни 2-ой передачи и смажьте его трансмиссионным маслом.
12.
Установите блокирующее кольцо 2-ой передачи на синхронизатор так, чтобы малые выступы блокирующего кольца совместились с пазами ступицы, где установлены фиксаторы.
13.
Установите шестерню второй передачи ваз 2108 зубчатым венцом вниз.
14.
Установите в отверстие на валу фиксирующий шарик.
15.
Установите два упорных полукольца так, чтобы фиксирующий шарик попал в выемку одного из полуколец.
16.
Установите стопорное кольцо, зафиксировав полукольца.
17.
Установите игольчатый подшипник шестерни 3-ей передачи и смажьте его трансмиссионным маслом.
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.
18.
Установите шестерню 3-ей передачи зубчатым венцом вверх.
19.
Установите блокирующее кольцо 3-ей передачи на синхронизатор так, чтобы места без зубьев блокирующего кольца были расположены напротив пазов для фиксаторов ступицы.
20.
Совместите шлицы и напрессуйте ступицу синхронизатора 3-ей и 4-ой передач ваз 21099 на шлицевую часть вала легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности ступицы.
21.
Установите блокирующее кольцо 4-ой передачи на синхронизатор так, чтобы малые выступы блокирующего кольца совместились с пазами ступицы, где установлены фиксаторы.
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.
23.
Напрессуйте втулку игольчатого подшипника 4-ой передачи легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности втулки.
24.
Установите игольчатый подшипник шестерни 4-ой передачи и смажьте его трансмиссионным маслом.
25.
Установите шестерню 4-ой передачи зубчатым венцом вниз.
26.
Установите упорную шайбу.
27.
Напрессуйте с помощью подходящей оправки передний подшипник вала ваз 2109.
При запрессовке подшипника прикладывайте усилие только к внутреннему кольцу.
28.
Проверьте работу синхронизаторов, переместив вручную муфту
Разборка и ремонт вторичного вала

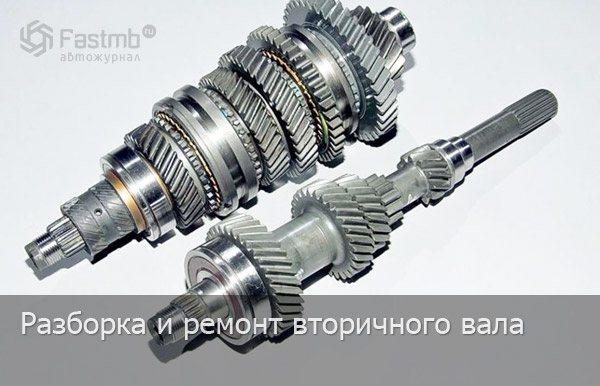

Подробная, пошаговая инструкция по разборке и ремонту вторичного вала автомобиля ВАЗ 2110. Представлена схема с деталями вторичного вала.
Из строя вторичный вал выходит не часто, это редкое явление, но и такое бывает. Если вы столкнулись с его поломкой, то можно вал разобрать и при необходимости заменить изношенные шестерни и кольца. Также данную процедуру необходимо провести, если переключение передач стало не чёткое, — имеются заедания. Мы снимали и ремонтировали вторичный вал на автомобиле ВАЗ 2110. Сложнее будет его снять с автомобиля, так как до этого придётся немало других деталей демонтировать с авто. Чтобы было проще ремонтировать механизм переключения передач, смотрите схему с деталями.
Детали вторичного вала: схема
| 1 – гайка; | 14 – ступица скользящей муфты; |
| 2 – упорная пластина; | 15 – шестерня 3-й передачи; |
| 3 – скользящая муфта синхронизатора 5-й передачи; | 16 – шестерня 2-й передачи; |
| 4 – ступица скользящей муфты; | 17 – скользящая муфта синхронизатора 1-й и 2-й передач с зубчатым венцом заднего хода; |
| 5 – блокирующее кольцо синхронизатора; | 18 – ступица скользящей муфты синхронизатора 1-й и 2-й передач; |
| 6 – шестерня 5-й передачи; | 19 – пружина синхронизатора; |
| 7 – втулка шестерни; | 20 – сухарь; |
| 8 – упорная шайба; | 21 – фиксатор; |
| 9 – шариковый подшипник; | 22 – шестерня 1-й передачи; |
| 10 – упорная шайба; | 23 – шестерня ведущая главной передачи; |
| 11 – шестерня 4-й передачи; | 24 – стопорное кольцо; |
| 12 – стопорное кольцо ступицы синхронизатора; | 25 – роликовый цилиндрический подшипник. |
| 13 – скользящая муфта синхронизатора 3-й и 4-й передач; |
В каком порядке производить ремонт вторичного вала:
1. Перед началом выполнения работ из коробки передач следует снять вторичный вал.
2. Используйте тиски с накладками на губках (накладки должны быть выполнены из мягкого металла), чтобы зажать вторичный вал. Во избежание его повреждения тиски нужно затянуть настолько, чтобы устройство было возможно наклонить усилием руки.
3. На переднем конце вала имеется стопорное кольцо, оно установлено под внутренним кольцом переднего подшипника. Его необходимо снять.
4. Чтобы спрессовать с вала внутреннее кольцо переднего подшипника, используйте две отвёртки. Буртик кольца обращён к основной шестерне главной передачи.
5.Нужно разжать тиски и упереть шестерню 1-й передачи на две опоры. Далее следует спрессовать с вала шестерню 1-й передачи с основной шестерней главной передачи. Делать это нужно при помощи молотка, но удары должны наноситься через деревянную прокладку.
6. Освободите вал от ведущей шестерни главной передачи. Заметьте, что фаска, имеющаяся на внутреннем диаметре шестерни, обращена к шестерне 1-й передачи.
7. Далее снимите с вала шестерню 1-й передачи. Её конус расположен в сторону синхронизатора.
8. Блокирующее кольцо (1) нужно промаркировать относительно муфты (2). В рабочем положении зубья кольца прирабатываются к зубьям муфты, поэтому в процессе сборки кольцо нужно устанавливать в том же положении. С синхронизатора нужно снять блокирующее кольцо 1-й передачи.
9. Опять зажмите вал в тисках и снимайте стопорную окружность ступицы синхронизатора.
10. Взяв в работу две большие отвёртки и приложив усилие к шестерне 2-й передачи, спрессуйте со шлицов вала синхронизатор 1-й и 2-й передач.
11. Далее нужно снять синхронизатор с блокирующим кольцом (1) 2-й передачи, после чего произвести маркировку кольца (1) относительно муфты (2) синхронизатора.
12. Освободите вал от шестерни 2-й передачи. Вы увидите, что конус на шестерне обращён в сторону синхронизатора.
13. В перевёрнутом положении вала, используя в работе две большие отвёртки, спрессуйте с вала задний подшипник, открытая сторона которого направлена к шестерне 4-й передачи.
14. Снимите упорную шайбу.
15. Снимите шестерню 4-й передачи. Возьмите во внимание, что конус на шестерне обращён в сторону синхронизатора.
16. Произведите маркировку блокирующего кольца (1) относительно муфты (2) синхронизатора. Затем снимите блокирующую окружность 4-й передачи синхронизатора.
17. Стопорное кольцо ступицы синхронизатора также нужно снять.
18. Далее следует разжать тиски, упереть шестерню 3-й передачи на две опоры и через мягкую прокладку ударяя молотком, спрессовать со шлицов вала синхронизатор 3-й и 4-й передач.
19. Синхронизатор с блокирующим кольцом 3-й передачи нужно снять и промаркировать окружность (1) относительно муфты (2) синхронизатора. Учесть, что паз, расположенный на муфте, обращён к шестерне 3-й передачи.
20. Снимайте шестерню 3-й передачи. Заметьте, что конус на шестерне обращён к синхронизатору.
21. Возьмите детали вторичного вала, хорошо очистите их, промойте и высушите.
22. Проверьте, в каком состоянии вал. Если обнаружите питтинг (раковин) на шейках под подшипники или признаки, говорящие об износе, вал следует заменить.
23. Проверьте, в каком состоянии находятся шестерни. Если имеют место сколы и выкрашивание зубьев, а также задиры во внутренних отверстиях, рабочая поверхность зубьев изношена, значит шестерни подлежат замене. В случае, когда на торцах зубьев шлицевой венец в значительной мере смят или обнаружены сколы, шестерни также требуют замены.
24. Нужно проверить, насколько легко вращается подшипник. По нормам радиакальный зазор в подшипнике должен быть не более 0,04 мм, поэтому при неисправности дорожек качения или шариков, а также, если в подшипнике образовался люфт, необходимо его менять на новый.
25. Проведите проверку состояния блокирующих колец синхронизаторов. Если конусы значительно выработались, а на зубчатых венцах имеются сколы и забоины, то блокирующие кольца подлежат замене.
26. Зазор, находящийся между шестернями и соответствующими блокирующими кольцами также нужно тщательно проверить. Блокирующее кольцо плотно установите на конус соответствующей шестерни, несколько раз проверните («притрите» к конусу) и замерьте зазор при помощи плоского щупа. Он должен составлять как минимум 0,6 мм. Если таковой меньше, следует произвести замену блокирующего кольца.
27. Когда будете менять блокирующее кольцо, обязательно проверьте зазор между шестерней и новым кругом. Наденьте на конус шестерни кольцо и покачайте его, ни малейшего люфта быть не должно.
28. Упорные кольца также могут быть деформированы, иметь задиры, стопорные — могут потерять упругость, и при наличии таких дефектов замена обязательна.
29. Прежде чем приступать к сборке вторичного вала, необходимо прочистить его масляные каналы.
30. Порядок сборки вторичного вала обратный разборке. Старые блокирующие кольца устанавливаются соответственно с ранее сделанными метками. Новые нужно установить так, чтобы малые выступы на кольце (зубья отсутствуют) совпадали с пазами ступицы синхронизатора (там же установлены фиксаторы).
31. Чтобы запрессовать задний подшипник вала, нужно использовать подходящую оправку, усилие прикладывать требуется только к внутреннему кольцу подшипника.
32. Перед тем, как начать установку внутреннего кольца переднего подшипника, произведите установку стопорного, а затем с помощью нужной оправки напрессуйте внутреннее кольцо подшипника до упора в стопорное кольцо.
33. После того, как сборка закончена, следует проверить работу синхронизаторов. Произведите ручное перемещение муфты в положение включения соответствующих передач, всё должно чётко включаться.
