Отчего кислородный датчик может выйти из строя?

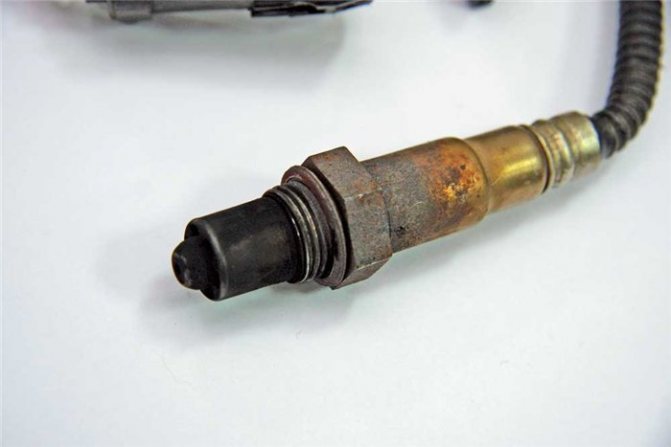

Демонтированный обгоревший лямбда-зонд

Перед тем, как приступить к диагностике признаков и симптомов, а также ремонту той или иной неисправности своими руками, предлагаем вам ознакомиться с причинами выходу из строя регулятора.

Итак, почему регулятор не работает:

1. Использование низкокачественного топлива. Если в топливе содержатся железо, вода, элементы нефтяного распада, свинец и прочие вредоносные вещества, это приведет к поломке регулятора. Такие компоненты забивают платиновые электроды достаточно быстро, чтобы забить их, потребуется две-три заправки некачественным топливом.
2. Неисправность подогрева. Датчик кислорода оборудуется специальным подогревом. Если подогрев выходит из строя, регулятор может выдавать ошибку о работе. Подогрев является важным элементом, поскольку именно благодаря подогреву водитель получает точные сведения от лямбда-зонда. Если регулятор работает без подогрева, то он будет выдавать неверное количество кислорода в выхлопе. Соответственно, подогрев вступает в работу сразу же после запуска мотора. Поломка подогрева подразумевает ремонт и замену датчика в целом, поскольку при отсутствии подогрева смысла от регулятора не будет.
3. Перегрев корпуса лямбда-зонда в результате того, что был неверно установлен угол опережения зажигания. Также симптом перегрева может проявиться в результате слишком обогащенной горючей смеси.
4. Если состояние маслосъемных колец плохое, то это может привести к попаданию в выхлопную трубу моторной жидкости. Соответственно, ее воздействие на датчик может быть губительным и возникнет необходимость ремонта или замены устройства.
5. Сбои в работе системы зажигания являются еще одной причиной, по которой лямбда не работает. Речь идет о свечах, катушках, всевозможных модулях и проводке. Причиной могут служить хлопки в выхлопной трубе — они способны разрушить хрупкую керамику устройства.
6. Во впускном коллекторе мотора проявляются удары.
7. Неправильный запуск мотора авто. Необходимость ремонта неисправности возникает в результате многократных и при этом неудачных попыток старта мотора автомобиля, еще и от того, что эти попытки проводятся в небольшие промежутки времени. В результате несгоревшее топливо накапливается в выпускном коллекторе отработавших газов мотора. При появлении ударной волны топливо может воспламениться.
8. Попадание на керамический элемент различных расходных материалов — растворителей, охлаждающих жидкостей, моющих средств и т.д., может вызвать необходимость ремонта регулятора.
9. Применение герметиков при монтаже регулятора может привести к серьезным проблемам. Особенно, если при комнатной температуре они могут вулканизироваться или в их составе содержится силикон.
10. В результате обрыва либо плохого контакта устройства, а также при замыкании на массу выходной проводки возникает необходимость ремонта.
11. Если мотор работает с неверно отрегулированными клапанами , которые могут быть поджаты или зажаты, либо же с клапанами, которое долгое время не регулировались.
12. В цилиндрах мотора неправильный уровень компрессии. Если компрессия неравномерная, то это может привести к несбалансированному сгоранию горючей смеси.
13. При монтаже ремня ГРМ были неверно выставлены метки устройства, либо же они могли быть нарушены в ходе эксплуатации транспортного средства.
14. Засорение бензиновых форсунок мотора. Также необходимость ремонта неисправности возникает в результате засорения бензиновых форсунок мотора либо из-за того, что в их работе возник дисбаланс.

Закоксованный кислородный датчик

Основные признаки неисправностей

Далее рассмотрим признаки, которые позволят произвести диагностику и проверить, работает ли корректор лямбда-зонда и датчик в целом или нет. Как показывает практика, устройство выходит из строя постепенно, а не сразу. Поэтому если вы не знаете, где установлен лямбда-зонд и как произвести его проверку, то вероятнее всего, признаки поломки вы выявите не сразу. Но если вы ознакомитесь с признаками, описанными ниже, то проблем во время проверки у вас не возникнет.

Итак, выход из строя регулятора можно условно разделить на несколько этапов.

1. Первым признаком является то, что устройство перестает работать в нормальном режиме. В частности, во время определенных рабочих моментов двигателя регулятор отказывается генерировать сигнал. В результате налаженность оборотов холостого хода начинает дестабилизироваться, то есть обороты плавают. Этот признак может свидетельствовать о необходимости восстановления устройства. Следует отметить, что обороты могут плавать в очень большом диапазоне, соответственно, со временем это может привести к снижению и потере качества горючей смеси.
2. Еще один признак, который говорит о необходимости восстановления устройства, это то, что машина начинает дергаться. В результате запуска и проверки мотора вы можете услышать нехарактерные для его работы хлопки. Кроме того, если при проверке вы заметили, что на приборной панели загорелся новый индикатор, то этом говорит о том, что устройство необходимо проверить более подробно с помощью мультиметра. Если мультиметра у вас нет, то обратитесь за помощью к электрику.
3. Следующим этапом, по которому можно проверить неисправность, является полный выход из строя регулятора при работе на непрогретом двигателе. При этом блок управления будет предупреждать водителя о неисправности и необходимости ремонта — мощность двигателя снизится, при нажатии на педаль газа будет ощущаться замедленная реакция авто. Из-под капота будут доноситься те же хлопки, машина при движении будет дергаться — эти признаки неисправности говорят о том, что нужно произвести ремонт и восстановить устройство.
4. Один из наиболее опасных признаков неисправности является перегрев мотора.
5. Также о необходимости ремонта и восстановления может говорить повышенный расход топлива, а из глушителя автомобиля может появиться неприятный запах с признаком токсичности.
6. Если у вас современный автомобиль, то в результате поломки устройства может сработать система аварийной блокировки. Соответственно, дальнейшее движение на транспортном средстве будет невозможным, единственный выход — вызвать эвакуатор и отвезти авто в ремонт.
7. Одним из самых плохих вариантов дальнейшего развития событий может стать разгерметизация устройства, поскольку при разгерметизации езда на машине будет невозможной. Есть большая вероятность выхода из строя двигателя. Когда происходит этот процесс, отработавшие газы не выходят через глушитель, а поступают в заборный канал. Когда водитель жмет на тормоз, датчик видит переизбыток кислорода в системе, в результате чего выдает огромное количество отрицательных импульсов. Таким образом, система управления впрыском может полностью выйти из строя. Если регулятор разгерметизировался, об этом можно узнать в результате потери мощности, которая особенно ощущается при быстрой езде. Рывки и хлопки, а также неприятный запах — те же симптомы поломки. Также можно проверить корпус выпускных клапанов и места монтажа свечей — на них может образоваться осадок от сажи (автор видео — HondaDiagnostic Sistem).

Как проверить лямбда зонд

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Как самостоятельно проверить лямбда-зонд?

Чтобы осуществить проверку датчика своими руками, вам потребуется вольтметр. Он может быть цифровым либо стрелочным, без разницы.

Итак, проверку осуществляется в несколько этапов:

1. Для начала необходимо включить зажигание, но при этом отключать лямбда-зонд не рекомендуется. В противном случае блок управления мотором может зафиксировать в памяти ошибку, свидетельствующую о выходе из строя нагревателя лямбда-зонда.
2. Щупами устройства необходимо проткнуть провода, которые подходят к нагревателю. Или же вы можете воткнуть щупы в разъем, расположенный со стороны этих проводков.
3. Посмотрите на экран вольтметра — он должен показать уровень напряжения, равный напряжению в АКБ. Помните о том, что на выключенном двигателей минус с ЭБУ может не подаваться. Соответственно, после этого необходимо осторожно запустить мотор.

Диагностика кислородного датчика вольтметром

Плюсовой провод подходит к устройству нагревателя, как правило, напрямую, цепь при этом может быть защищена предохранителем. Что касается минусового провода, то он идет от блока управления мотором. Так что если плюс отсутствует, то необходимо проверить электрическую цепь от аккумуляторной батареи через предохранитель к датчику.

Вполне возможно, что на этом участке цепи установлено еще одно реле. В том случае, если отсутствует минус, то необходимо проверить проводку, которая идет до ЭБУ. Есть вероятность того, что на одном из разъемов «потерялся» контакт.

Распиновка лямбда зонда 4 провода

Вариант 2: — Чёрный провод на ЭБУ — Серый провод — масса — Белые провода — «-» и «+ «подогрева зонда — полярность не имеет значения. В данном случае белый «-» кидают на массу, а белый «+» на замок зажигания, или на акб через реле или что нибудь в этом роде. Тогда получается что 2 родных контакта остаются пустыми.

Инструкция по замене

Как осуществляется замена кислородного датчика своими руками:

1. Для правильного снятия устройства следует немного прогреть двигатель, а также выключить зажигание.
2. От устройства отсоединяются все провода.
3. С помощью гаечного ключа, в некоторых случаях требуется торцевой, необходимо выкрутить вышедший из строя регулятор. После того, как лямбда-зонд демонтирован, необходимо также снять защитный колпачок, затем осуществляется очистка устройства. Для прочистки можно использовать ортофосфорную кислоту, этот вариант является одним из наиболее эффективных. После очистки промойте регулятор чистой водой, установите на место и проверьте его работоспособность.
4. В том случае, если очистка не дала эффекта, необходимо демонтировать старый датчик и установить новый. Новый компонент монтируется до упора, больших усилий прикладывать не стоит. Чтобы обеспечить герметичность устройства, можно перед монтажом его можно обработать герметиком.
5. Установите на место все провода.

Итоги

Как Вы уже заметили, лямбда-зонд поддается ремонту только если только он отвинтился, во всех остальных случаях помогает только установка нового датчика. Важность датчика кислорода неоспорима , так как он регулирует обогащенность воздушно-топливной смеси. Если Вы заметили неполадки в работе выхлопной системы или у Вас есть сомнения по поводу датчика кислорода, то Вы можете записаться на бесплатную диагностику в наш автосервис «Лёха Выхлоп» по адресу : г. Москва, Сокольнический Вал 1, кор. 1 , или уточнить вопросы по телефону +7-903-129-20-00

Лямбда-зонд — фото,видео,инстаграм

Также, Вы можете прочитать Звук после удаления катализатора

Лямбда-зонд — что это, признаки неисправности и способы проверки

Инжекторные двигатели экономичны и дружелюбны к экологии в отличии от карбюраторных моторов. Высоких показателей инженеры добились благодаря датчикам в системе питания. Один из датчиков, который непосредственно влияет на смесеобразование – это лямбда-зонд или кислородный датчик.

Если он выходит из строя, можно наблюдать потерю мощности, большой расход топлива, нестабильную работу мотора.

Что такое лямбда зонд, принцип действия и его виды

Итак, датчик воздуха – это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Помни! Для сгорания 1 кг. смеси топлива и воздуха, необходимо затратить около 15-ти кг. кислорода.

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Лямбда-зонд. Основные функции и принципы работы.

Лямбда-зонд (кислородный датчик или датчик кислорода) всегда устанавливается в автомобиле после каталитического нейтрализатора. Бывают случаи, что, их количество в автомобиле может достигать 6-8 штук, но обычно 2-4. Главная функция лямбда-зонда- определение количества кислорода в выхлопных газах. Это помогает автомобилю регулировать подачу топлива (впрыск) и поддерживать уровеньэкологичности автомобиля . Лямбда-зонд напрямую связан с катализатором, который нейтрализует вредные вещества в выхлопных газах в углекислый газ и азот с помощью каталитических реакций. Поэтому, некорректная работа катализатора напрямую ведет к ошибке по лямбда-зонду.

Для организации работы двигателя авто, коэффициент воздуха и топлива во впрыскиваемой смеси должно быть константой во всех режимах работы (то есть постоянным). Это функция лямбда-зонда. Сам процесс управления содержанием кислорода в выхлопных газах называется лямбда-регулирование . Но, если неисправен датчик или катализатор, то данные отправляются в электронный блок управления автомобилем и мотор уходит в аварийный режим . Чем это чревато? Весьма неприятными факторами: повышение потребляемого топлива, потеря мощности и сокращение ресурса двигателя.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Признаки и причины неисправности датчика

При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.

Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.

Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.

Автомобиль будет дергаться, и водитель сможет услышать хлопки. Лямбда перестает формировать правильные сигналы, в результате – нестабильный ХХ. Обороты могут колебаться в очень широких диапазонах.

Снижаются динамические характеристики. Автомобиль теряет мощность. Эти признаки можно наблюдать в сильно запущенных случаях. Датчик не работает на холодном моторе, а автомобиль всячески сигнализирует о неисправности.

Среди причин поломок можно выделить:

• Повреждения, вызванные сильными ударами, ДТП, наездами на бордюр;
• Некорректную работу ДВС и проблемы в работе системы зажигания, когда элемент перегревается и выходит из строя;
• Засор системы и некачественное топливо. Чем больше в бензине тяжелых металлов, тем быстрее лямбда выйдет из строя;
• Поршневая группа – часто из-за изношенной ЦПГ в выпускной коллектор попадает масло, а продукты его сгорания забивают зонд;
• Замыкания в электропроводке;
• Бедная или слишком богатая смесь;
• Попадание лишнего воздуха в выхлопную систему;
• Пропуски зажигания;
• Топливные присадки.

Компоненты лямбда зонда

На современном рынке транспорта существует большое количество разных типов кислородных датчиков. Одно-проводные, двух трёх-проводные, четырех-проводные, 5-6ти проводные – широкополосные лямбда зонды. Широкое применение получили сенсоры с 4 проводами и широкополосные датчики. Лямбды с меньшим количеством проводов встречаются редко и в основном на старых автомобилях.

Компоненты кислородного датчика

• корпус, выполнен в виде цилиндра из жаропрочной стали.
• чувствительный элемент, измерительный сенсор с напылением из драг металлов (платины).
• керамический изолятор сенсора.
• защитный наконечник с отверстиями для забора выхлопных газов, могут иметь разное сечение и форму в зависимости от производителя и модели лямбды.
• нагревательный элемент, разогревает датчик до рабочей температуры, что бы максимально быстро сократить время работы двигателя на богатой смеси (прогреве).
• монтажная пластина с резьбой и гайкой, для установки или удаления датчика при помощи гаечного ключа.
• высокотемпературные провода, служат в качестве соединения лямбда зонда с моторной косой проводов автомобиля.

Принцип работы лямбда-зонда

Принцип работы — контролировать состав отработанных газов. На основании показаний с лямбд — ЭБУ корректирует смесь топлива и воздуха в большую или меньшую сторону, стараясь максимально приблизить состав смеси к идеальному показателю λ=1 – идеальная смесь топлива.

Ужесточение экологических норм, предъявляемых к авто-производителям, поставили перед ними задачу по снижению токсичности выхлопа автомобилей. Начали применяться каталитические нейтрализаторы – которые дожигают не сгоревшее топливо, и расщепляют вредные соединения в составе выхлопных газов. За контролем работы этого узла также следит лямбда-зонд. Условно разделяют на верхний и нижний или первый и второй кислородники. Первый стоит перед катализатором на выпускном коллекторе и контролирует состав отработавших газов – информация с которого помогает блоку управления корректировать топливно-воздушную смесь. Вторая лямбда анализирует поток газов, который прошел через катализатор, на основании его показаний ЭБУ следит за эффективностью работы каталитического нейтрализатора и «делает» более точную долгосрочную корректировку по топливу. По своей конструкции они могут быть абсолютно идентичными и иметь одинаковый артикул производителя.

o2 sensor simulator

> Рабочая температура кислородных датчиков при которой поступающие с них сигналы корректны составляет 300 – 700 C°, поэтому при пуске двигателя на холодную, показатели с них игнорируются, для ускорения выхода в рабочий режим используется, подогрев встроенный в корпус лямбда-зонда.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Ошибки лямбда-зонд в бортовой системе автомобиля

В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Достаточно подключить диагностическое оборудование и считать коды неисправностей.

Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.

ПРИЧИНЫ ОШИБКИ ЛЯМБДА ЗОНД Р0131 Р0134 ПАРАМЕТРЫ ПОДСОС

Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.
