О генераторе УАЗ Патриот с 409 двигателем

Генератор — электрическое устройство, при помощи которого происходит преобразование механической энергии двигателя в электрическую. Эта электроэнергия расходуется на работу электроприборов и оборудования в салоне автомобиля. К тому же, без электроэнергии не будет работать ДВС (двигатель внутреннего сгорания), поскольку ему для работы жизненно необходимы свечи зажигания (если только речь не идет о дизельных двигателях).

Как снять ремень УАЗ Патриот

Как одеть ремень УАЗ Патриот

Замена ремней уаз патриот . Снятие вискомуфты.

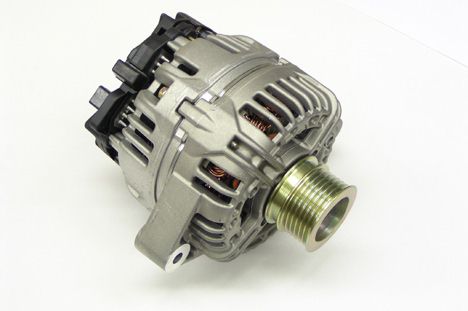

Устройство

Сам генератор уаз Патриота состоит из нескольких частей, которые при выходе из строя можно заменить на новые, купленные в магазине. Так что не спешите покупать новый, если со старым что-то не так. Возможно получится обойтись «малой кровью», заменив какую-то одну деталь в нем. К слову, на Уаз Патриот, даже у комплектаций с кондиционером, установлена модель — «Искра» на 120А. Если разобрать его, то можно увидеть несколько основных частей:

1. кремниевый выпрямитель
2. реле напряжения
3. диодный мост

Натяжение ремня генератора уаз патриот

Внедорожник УАЗ Патриот в своей конструкции имеет такие изделия, как натяжные ролики ремней. Они предназначены для того, чтобы осуществлять натяжения ремня привода агрегатов. В процессе эксплуатации каждая деталь рано или поздно выходит из строя, особенно если не уделяется ей должного внимания. Сегодня же мы рассмотрим, как заменить ролики на Патриоте, а также, как проводится натяжка ремня.

Ремень приводит в действие следующие агрегаты:

1. Генератор.
2. Водяной насос.
3. Шкив коленчатого вала.
4. Компрессор кондиционера (на моделях с кондиционером). Если авто не оснащается кондиционером, тогда имеется натяжной шкив.
5. Насос ГУРа.

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам. Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру. Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора. 2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика. 3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень. 5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.

Похожие статьи:

Замена ремня генератора Чери Амулет своими руками — фото Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.

Ford Fusion — замена ремня генератора своими руками Как минимум раз в шесть лет необходимо заменять ремень генератора. Так гласит инструкция. Но если на нём имеются видимые повреждения, то замена требуется немедленно. Эта небольшая деталь очень важна для правильной работы автомобиля, ведь именно благодаря нему от коленчатого вала передаётся крутящий момент на вал генератора.

Ремень генератора ВАЗ 1111 (Ока) — инструкция по замене Ремень привода генератора – важная деталь в механизме подачи электричества. Если он не исправен, порван, или вовсе слетел, то все приводы, зависящие от электроэнергии станут неработоспособными. Основной проблемой, которая может возникнуть, при таком исходе – выход из строя аккумуляторной батареи. Поэтому, каждый владелец Оки обязан возить у себя в бардачке запасной ремень привода генератора. Деталь небольшая, поэтому лучше заранее перестраховаться, тем более, что замена ремня привода генератора . пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ

Замена ремня генератора ВАЗ 2121 своими руками Из-за того, что люди в нашей стране плохо воспитаны, ещё маленькими детьми мы могли видеть такую деталь, как ремень генератора. Он относиться к категории частозаменяемых деталей, поэтому водители могли остановиться на дороге в любом удобном месте, заменить его, выбросить и поехать дальше. К тому же, замена ремня занимала около 10-15 минут. Так как двигатели на всех Нивах идентичны, замена ремня генератора Нивы 2121 является пособием и для других ВАЗовских моделей.

Сход развал ВАЗ 2107 своими рукамиКак подтянуть рулевую рейку на Авео
Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Как перетянуть руль самомуПодключаем биксенон (фото и видео)

Здесь мы опубликовали самые популярные статьи в разделе тюнинг автомобиля, рекомендуем ознакомиться.

Автомобиль за 150 тысяч рублейКак завести машину без ключа

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

Замена роликов двигателя ЗМЗ УАЗ Патриот с кондиционером

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.
6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика — один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Проверку натяжения ремней нужно производить при каждом техническом обслуживании

Ремень нужно заменить, если при осмотре ремня обнаруживаются:

— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

— следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

После регулировки, затягиваем болт крепления натяжного ролика.

Проверка и натяжение ремней приводов агрегатов УАЗ Патриот

Проверку натяжения ремней нужно производить при каждом техническом обслуживании
Ремень нужно заменить, если при осмотре ремня обнаруживаются:

— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

— следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

После регулировки, затягиваем болт крепления натяжного ролика.

Проверка и регулировка ремня привода вентилятора и насоса ГУР

Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Ослабляем два болта крепления насоса к кронштейну

Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.

После этого затягиваем болты крепления

На некоторых автомобилях гидроусилитель руля не устанавливается

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

Вращаем, натяжной болт и регулируем натяжение ремня

Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.

В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне.

В случае заедания, заменяется механизм натяжения ремня.

Проверка и регулировка ремня привода вентилятора и насоса ГУР

Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Замена ремня привода генератора УАЗ Патриот

Вам потребуются: ключи «на 10», «на 12».

1. Снимите ремень привода насоса гидроусилителя рулевого управления.

2. Ослабьте на два-три оборота затяжку болта крепления натяжного ролика.

3. Выворачивая регулировочный болт, ослабьте натяжение ремня

Установите новый ремень и, вращая болт натяжного ролика, добейтесь прогиба ремня 15 мм под нагрузкой 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно проверить, оттягивая ветвь ремня пружинными весами типа безмен.

Затяните болт крепления натяжного ролика и установите на место ремень привода насоса гидроусилителя рулевого управления.

Натягиваем ремень насосом ГУР

В центр России пришло — таки летнее тепло, и стало насущной необходимостью использование кондиционера.

Чего уж тут казалось то необычного. Но УАЗ Патриот не был бы сам собой, если выполнил все беспрекословно. И нет, ведь не то что бы кондиционер отказался работать, вовсе нет. Но соседи по пробке были шокированы его включением в моем автомобиле. Как так спросите Вы. Да все очень просто. На холостых оборотах раздался смачный свист, соловей разбойник тихо отдыхал в сторонке. Пострадали только мои пассажиры, во избежание недовольства общественности, и сохранение моей нервной системы, было принято решение открыть окна, впустить свежую пыль дорог, и следовать до места назначения без такого блага как кондиционер.

Далее друзья как вы понимаете, речь идет об автомобиле с одним ремнем, генерации 2015 года.

И так напомню предысторию вопроса, конкретно по моему автомобилю.

Осенью был заменены обводные ролики и установлен ремень Inserk 2120, он оказался длинным и свистел вообще без кондиционера и нагрузки. Ему на замену через 300 км пробега пришел ремень Gates 2100. Который в 3 раза дороже чем inserk, xnu вовсе не означает что на столько же лучше. И он честно прошел 3000 км, и не показывал вида. Но он растянулся, и в момент увеличения нагрузки, а муфта кондиционера, это существенная нагрузка стоит сказать, дал маху и засвистел.
Вот он шкив муфты кондиционера
При включении кондиционера четко просматривалось подклинивание шкива муфты, да и ремень имел достаточно большой прогиб. Но мы не ищем легких путей и я принял решение натянуть ремень единственным доступным образом, отодвиганием насоса гидроусилителя.

Ох и неудобно же все под капотом Патриота, не так чтобы совсем, но есть такой момент немного.

И так регулируем насос ГУР.

В моем случае он был придвинут к блоку ДВС.

Снимаем накладку радиатора.

Накладка радиатора

снимаем виску и дифузор
виска ключ))) снятие вискомуфты и дифузора радиатора снятие адсорбера
Откручиваем болты салазок ключами на 14 и 17.

Регулировочным болтом отодвигаем насос в сторону от двигателя, я отодвинул примерно на 5-7 мм. Сборка в обратной последовательности.

В общем ничего сложного, ремень принял нужное натяжение, свистов и посторонних звуков не наблюдается.

И да отмечу что ремень имеет идеальное состояние и снаружи и по ручейкам, трещин и повреждений нет, но вот растяжение имеет место быть. Напомню, что ремень стоит 2100 Gates.

Ну и для поклонников посмотреть а не почитать, конечно же есть видео на моем канале lexmak & Очень черный на youtube.

Напоминаю всем, что данный материал, это не инструкция к действию, а лишь мои опыта над моим автомобилем, которыми я делюсь со своими читателями.

Всем хороших направлений, и добрых дорог!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Блог городского УАЗа

Замена Ремня Уаз Патриот С Кондиционером

УАЗ Патриот: Ленточные ролики и натяжение ремня

УАЗ Патриот Джип в своем собственном дизайне имеет такие изделия, как натяжители ремня. УАЗ Патриот внедорожник Tape Cats. Замена ремня. Двигатель с кондиционером). Они предназначены для генерации напряжения. приводной ремень единицы измерения. При использовании любая часть разрушается в любое время, особенно если ей не уделяется должного внимания. Сейчас мы рассмотрим, как поменять ролики на Патриоте, а также как затянуть ремень.

Ремень приводит в движение следующие блоки:

1. Генератор.
2. Помпа.
3. Шкив коленчатого вала.
4. Компрессор кондиционера (на моделях с кондиционером). Chevrolet Lacetti 1.6-литровый самозаменяемый ремень. Крепление приводного ремня на УАЗ Патриот. с кондиционером ремня и твист. Если в машине нет кондиционера, то натяжной ролик.
5. Насос гидроусилителя.

Замена роликов

Вращение генератора, а следовательно, его работа осуществляется с помощью ременного привода. Его натяжение обеспечивают один / три ролика: байпас и натяжение. Как и все движущиеся механизмы, они со временем выходят из строя и начинают издавать шум, возникает люфт, который связан, прежде всего, с износом подшипников скольжения. Замена ремня на 409 Этот УАЗ ездит с этим каждый день, а не десятый Патриот. Причиной их отказа является производство смазки, которая облегчает вращение подшипника в структуре изделия. когда менять ремень. Замена ремней на автомобили с объемом двигателя 1,4 и 1,6 л. Эти устройства заменяются в следующем порядке:

1. Для начала нужно купить новые запчасти для УАЗ патриот: Байпас (2 шт. Или меньше) и натяжение (1 шт.). В зависимости от конфигурации автомобиля, некоторые имеют два обходных устройства, а некоторые. нет.
2. Для замены изделия (байпас и натяжение) необходимо снять вентиляционное отверстие и приводной ремень навесных блоков.
3. После этого у вас будет доступ к замене верха.
4. Чтобы снять верхнюю часть, открутите крепежный болт с левой резьбой.
5. Сняв верхний ролик, вы можете увидеть расположение нижнего ролика.
6. Болт нижнего блока можно открутить только снизу, что действительно необходимо сделать. На фото ниже показаны два ролика. один старый с изношенным подшипником, а другой новый.

Процедура замены проста и абсолютно бесплатна для вас своими руками. Замена роликов ЗМЗ УАЗ Патриот на двигатель с кондиционером. Это займет около часа, чтобы завершить это мероприятие.

замена ремешок на уаз патриот 2021 с кондиционером

Замена ремня

на
УАЗ Патриот
.

замена ролики двигателя ЗМЗ УАЗ Патриот с кондиционирование воздуха

просто замена

верхние ролики со съемом корпуса вентилятора и вязкой втулкой. Ремонт тепловой или вязкой муфты.

Натяжение ремня

После замены приводной ремень собранных блоков необходимо будет затянуть, так как без этого двигатель не будет работать нормально. Замена подшипника переднего колеса Замена ремня ГРМ для УАЗ, стартер Корова. Есть два способа затягивания:

Так что регулирование делается на автомобилях с кондиционером

• Использование панели конфигурации.
• Используя регулировочный винт.

Второй вариант самый прогрессивный, поэтому мы будем его использовать. Замена ремня на УАЗ Замена роликов ЗМЗ на УАЗ Патриот, двигатель с кондиционером. Так растянуть приводное устройство Единицы следующим образом:

1. Крутящий момент крепления генератора ослаблен.
2. Регулировочный болт поворачивается вправо, и генератор снимается с агрегата.
3. Напряжение проверено и установлено приводное устройство.
4. Крепежные гайки генератора фиксируются в этом положении.

Наконец, выкрутите коленчатый вал, снова проверьте натяжение узла привода и, при необходимости, повторите процедуру.

Схема привода механизмов в двигателе без кондиционера приведена ниже.

Схема вождения без кондиционера

1. шкив генератора.
2. водить водяной насос.
3. болт движение натяжных роликов, с помощью которого производится регулировка.
4. приводной элемент.
5. шкив коленчатого вала.
6. натяжной ролик.
7. болт, который обеспечивает его натяжной ролик.

На схеме показаны основные компоненты привода генератора. Но, как видите, схема самая простая и показывает только один натяжной ролик, который используется для регулирования напряжения.

Мы рекомендуем проверить размер приводного устройства перед растяжением. Размер продукта на УАЗ Патриот имеет следующие значения: Автомобили, выпущенные после 2012 года, оснащены одним ремнем, который имеет такой номер 6RK2120. Автомобили, выпущенные до 2012 года, могут иметь один или два ремень добавить диск. устройства:

• 1 ремень 6RK2100;
• версия с двумя ремнями:

• 6R1212. привод вентилятора;
• 6R1212. привод генератора;

• или другой вариант:
• 6РК1275. привод генератора;
• 6РК1238. гидроусилитель руля / вентилятор.

Натягиваем ремень насосом ГУР

В центр России пришло — таки летнее тепло, и стало насущной необходимостью использование кондиционера.

Чего уж тут казалось то необычного. Но УАЗ Патриот не был бы сам собой, если выполнил все беспрекословно. И нет, ведь не то что бы кондиционер отказался работать, вовсе нет. Но соседи по пробке были шокированы его включением в моем автомобиле. Как так спросите Вы. Да все очень просто. На холостых оборотах раздался смачный свист, соловей разбойник тихо отдыхал в сторонке. Пострадали только мои пассажиры, во избежание недовольства общественности, и сохранение моей нервной системы, было принято решение открыть окна, впустить свежую пыль дорог, и следовать до места назначения без такого блага как кондиционер.

Далее друзья как вы понимаете, речь идет об автомобиле с одним ремнем, генерации 2015 года.

И так напомню предысторию вопроса, конкретно по моему автомобилю.

Осенью был заменены обводные ролики и установлен ремень Inserk 2120, он оказался длинным и свистел вообще без кондиционера и нагрузки. Ему на замену через 300 км пробега пришел ремень Gates 2100. Который в 3 раза дороже чем inserk, xnu вовсе не означает что на столько же лучше. И он честно прошел 3000 км, и не показывал вида. Но он растянулся, и в момент увеличения нагрузки, а муфта кондиционера, это существенная нагрузка стоит сказать, дал маху и засвистел.
Вот он шкив муфты кондиционера
При включении кондиционера четко просматривалось подклинивание шкива муфты, да и ремень имел достаточно большой прогиб. Но мы не ищем легких путей и я принял решение натянуть ремень единственным доступным образом, отодвиганием насоса гидроусилителя.

Ох и неудобно же все под капотом Патриота, не так чтобы совсем, но есть такой момент немного.
