Схемку искал нашёл в хорошем качестве сохранил чтоб не потерялась. УАЗ–3741, 3909, 3962, 2206

как подключается мотор стеклоочистителя 452?

разъемы диагностики OBDII и УАЗ / ГАЗ

У меня машина 1989 года, изначально была с бесконтактной системой зажигания. В дальнейшем было переделано на контактную, о чём в принципе не жалею. А плюсы и минусы у каждой есть свои речь не о них. Пользоваться приходилось схемой проводки УАЗ 3303 старого образца, естественно, ещё с карбюратором.

Завод сразу предупреждает о возможности внесения изменений в электросхему. Поскольку машине почти 30 лет на ходу, такие изменения есть. Приведу несколько схем с контактной и бесконтактной системой обеспечения зажигания для разных уазиков. Но так как в те времена особых различий не было я считаю их аналогичными с некоторыми отличиями.

Электросхема проводки

На верхнем рисунке приведена бесконтактный вариант электропроводки автомобиля в цветном виде, на нижнем более старого образца.

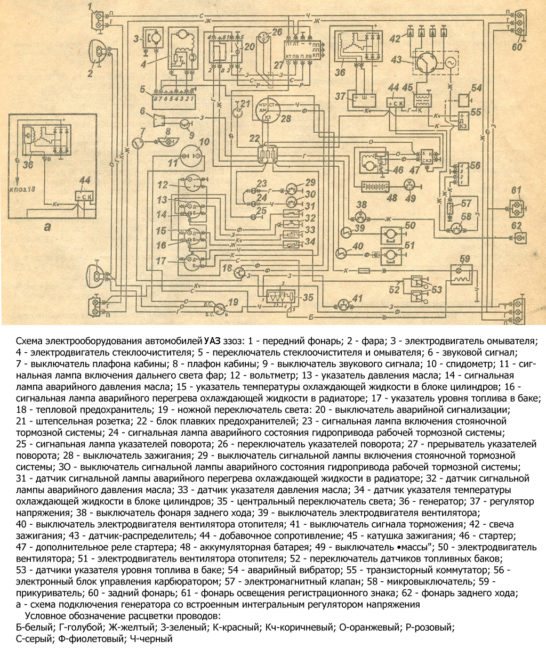

Схема проводки УАЗ 3303 старого образца

На представленной выше отдельно приведена электросхема генератора УАЗ 3303

Схема, имеющая систему зажигания с контактами взята от 469. На схеме присутствует радиоприёмник, это интересно.

Электросхема УАЗ 469 аналогичная 3303 с контактной системой зажигания

В заключение привожу ещё одну от бортового УАЗ 33036 более нового, но ещё не инжекторного.

Комплексная микропроцессорная система управления двигателем (КМПСУД) грузопассажирских автомобилей вагонной компоновки, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206 и грузовых УАЗ-3303 включает в себя электронный блок управления, датчики, исполнительные электромеханизмы, контрольную диагностическую лампу неисправности, жгут проводов и диагностический разъем.

Схемы КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями УМЗ-4213, ЗМЗ-4091 и ЗМЗ-40911.

На грузопассажирские автомобили вагонной компоновки моделей УАЗ-3741, 3909, 3962, 2206 и 3303 в зависимости от двигателя и его экологического класса, устанавливалась КМПСУД со следующими электронными блоками управления, контроллерами :

— На автомобили с двигателем УМЗ-4213.10 Евро-2 — блок управления МИКАС-7.2 291.3763000-11 — На автомобили с двигателем УМЗ-4213.10 Евро-3 — блок управления МИКАС М10.3 574.3763000-03 — На автомобили с двигателем ЗМЗ-4091.10 Евро-3 — блок управления МИКАС-11 825.3763001-01 или BOSCH M17.9.7 0 261 S04 795 — На автомобили с двигателем ЗМЗ-40911.10 Евро-4 — блок управления BOSCH M17.9.7 0261 S06 585 для комплектации с датчиком массового расхода воздуха и BOSCH M17.9.7 0261 S07 322 для комплектации с датчиком абсолютного давления.

Схема КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями УМЗ-4213.10 Евро-3 и блоком управления МИКАС М10.3 574.3763000-03.

Схема жгута проводов КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями УМЗ-4213.10 Евро-3 и блоком управления МИКАС М10.3 574.3763000-03.

Состав системы управления двигателям УМЗ-4213.10 Евро-3 с блоком управления МИКАС М10.3, ее датчики и исполнительные механизмы, подробно рассмотрены в отдельном материале.

Схема КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями ЗМЗ-4091.10 Евро-3 и блоком управления МИКАС-11 825.3763001-01.

Состав системы управления двигателям ЗМЗ-4091.10 Евро-3 с блоком управления МИКАС-11, ее датчики и исполнительные механизмы, подробно рассмотрены в отдельном материале.

Схема КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателем ЗМЗ-4091.10 Евро-3 и блоком управления Bosch M17.9.7.

Состав системы управления двигателям ЗМЗ-4091.10 Евро-3 с блоком управления Bosch M17.9.7, ее датчики и исполнительные механизмы, подробно рассмотрены в отдельном материале.

Электрическая схема КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями ЗМЗ-40911.10 Евро-4 и блоком управления BOSCH M17.9.7 0261 S07 322.

Состав, датчики и исполнительные механизмы системы управления УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями ЗМЗ-40911.10 Евро-4 и блоком управления BOSCH M17.9.7, рассмотрены в отдельном материале.

Обозначения компонентов и цепей на схемах :

A1 — контроллер (блок) управления двигателем; A2 — модуль топливный электробензонасоса с датчиком уровня; A3 — комбинация или панель приборов; A4 — иммобилайзер (автомобильная противоугонная система — АПС); A5 — маршрутный компьютер; A6 — модуль педали акселератора (Е-газ); A7 — дроссельное устройство с электроприводом; B1 — датчик положения дроссельной заслонки; B2 — датчик массового расхода воздуха; B3 — датчик температуры охлаждающей жидкости; B4 — датчик температуры воздуха; B5 — датчик детонации; B6 — датчик кислорода № 1; B7 — датчик кислорода № 2; B8 — датчик неровной дороги; BP1 — датчик абсолютного давления впускного воздуха; BP2 — датчик-сигнализатор аварийного давления масла; BP3 — датчик-сигнализатор давления хладагента кондиционера; BR1 — датчик синхронизации (положения коленчатого вала); BR2 — датчик фазы (положения распределительного вала); BV1 — датчик скорости автомобиля; F1-F4 — свечи зажигания искровые для цилиндров 1-4; FU1-FU6 — предохранитель плавкий; HL1 — лампа MIL для диагностики двигателя; HL2 — лампа IMMO состояния иммобилайзера (блока АПС); GB1 — батарея аккумуляторная; KA1 — реле главное; KA2 — реле электробензонасоса; KA3, KA4 — реле электровентиляторов № 1 и № 2 охлаждения двигателя; KA5 — реле муфты компрессора кондиционера; L1 – приемо-передающая антенна иммобилайзера; M1 — электробензонасос; M2, M3 — электровентиляторы 1 и 2; PF1 — тахометр; PS1 — указатель температуры охлаждающей жидкости; TV1, TV2 — катушка зажигания двухвыводные; TV3 — модуль зажигания с двухвыводными катушками; TV4-TV7 — катушки зажигания индивидуальные; TV8 – катушка зажигания четырехвыводная; W1-W4 — провода зажигания высоковольтные; SA1 — выключатель зажигания; SA2 — выключатель массы; SA3 — выключатель кондиционера; SA4 — выключатель педали тормоза двухканальный; SA5 – выключатель педали сцепления; XS1 — соединитель диагностический; XS2 — соединитель форсуночный; Y1-Y4 — форсунки бензиновые; Y5 — регулятор дополнительного воздуха (холостого хода); Y6 — клапан продувки адсорбера; Y7 — электромуфта компрессора кондиционера; * — компонент может устанавливаться как дополнительная комплектация.

Капитальный ремонт проводки УАЗ Буханка

УАЗ 452 буханка (покатушки2)

Уаз 2206 Буханка — электросхема, предохранители, реле

УАЗ 2206 Буханка — народное название семейства полноприводных грузо — пассажирских автомобилей повышенной проходимости выпускавшихся в различных модификациях с 1965 года (УАЗ 452, 3741, 3909, 39094, 3962, 3303, 3741) преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данной статье мы покажем электросхему, описание предохранителей и реле Уаз Буханка 2206 и места их расположения.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Электрооборудование УАЗ 31512

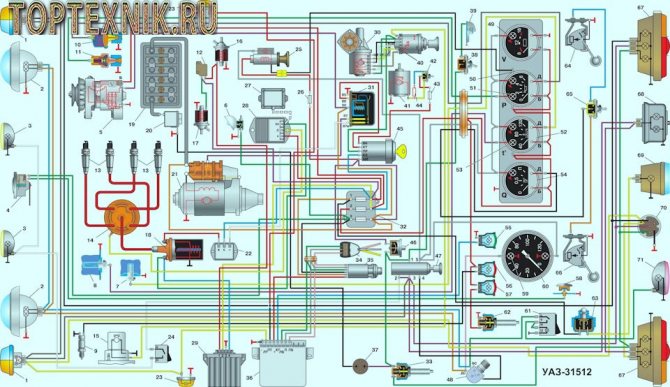

Схема электропроводки УАЗ 31512 выполнена по однопроводному принципу. Это значит, что потребители имеют общий минусовой контакт, которым является кузов автомобиля.

Электрооборудование автомобиля состоит из нескольких систем:

• Питания;
• Запуска и электроснабжения силового агрегата;
• Измерительных приборов;
• Наружного и внутреннего освещения;
• Световой сигнализации;
• Автономного отопления;
• Очистки ветрового стекла;
• Звуковой сигнализации.

ВАЖНО: Во избежание возгорания при коротком замыкании или перегрузке, электрические цепи защищены предохранителями.

Контрольные лампы и измерительные приборы

На передней панели авто расположен блок приборов и контрольных ламп. Он необходим для контроля над работой узлов и механизмов машины. На панели установлены:

• Стрелочный прибор уровня топлива в баке. Показания снимаются с датчика, установленного в левом или правом баке;
• Прибор температуры охлаждающей жидкости. Указывает температуру в системе охлаждения мотора;
• Прибор давления масла в системе смазки силового агрегата;
• Вольтметр. Служит для определения напряжения в бортовой сети;
• Аварийные лампы давления масла, жидкости в тормозной системе;
• Сигнальные лампы указателей поворотов, стояночной тормозной системы, ближнего света фар, превышения допустимой температуры охлаждающей жидкости.

Наружное и внутреннее освещение

Автомобиль оборудован внешним и внутренним освещением. Оно необходимо для использования машины в темное время суток. В схему наружного освещения входят фары ближнего/дальнего света, габаритные огни, и подсветка номерного знака. Управление наружным освещением осуществляется комбинированным переключателем.

Внутреннее освещение выполнено в виде плафона освещения салона и лампы подсветки подкапотного пространства. Плафон освещения салона управляется переключателем, установленным на передней панели. Так же можете прочитать про УАЗ 315195 Hunter.

СПРАВКА: К внутреннему освещению относится подсветка приборов. Яркость подсветки регулируется комбинированным переключателем наружного освещения.

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО. Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя.

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Смотрите также схему проводки мотоцикла Урал.

Система зажигания

Зажигание УАЗ 452 образца 1968 года
Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Световая сигнализация

Электрическая схема УАЗ 31512 включает в себя систему световой сигнализации. К ней относятся указатели поворотов, сигналы торможения, и плафон движения автомобиля задним ходом. Схема подключения поворотов на УАЗ 31512 с реле рс 950. Оно используется одновременно для поворотников и включения аварийной сигнализации.

Управление световой сигнализацией осуществляется следующими элементами:

• Переключатель поворотов;
• Кнопка включения стоп сигналов;
• Выключатель плафона заднего хода;

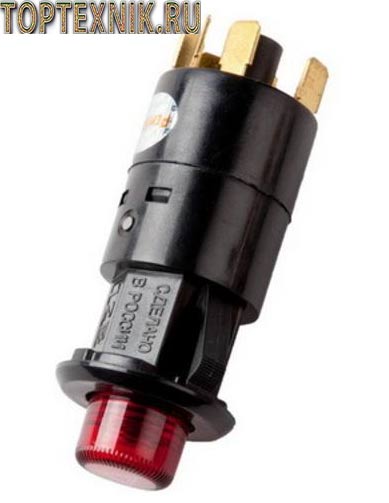

• Выключатель аварийной сигнализации.

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.

Отопитель и звуковой сигнал

УАЗ 31512 оборудован автономным отопителем. Циркуляция горячего воздуха в салоне осуществляется вентилятором. Мотор вентилятора запускается переключателем, установленным на панели. Мотор вентилятора имеет две скорости вращения ротора.

Машина оснащена звуковым сигналом. Он необходим для безопасного использования авто на дорогах общего пользования. Под действием электрического тока мембрана сигнала начинает колебаться, издавая звук. Управление сигналом осуществляется кнопкой, расположенной на рулевом колесе.

Очистка стекла

Лобовое стекло автомобиля УАЗ 31512 очищается щетками с электрическим приводом. Двигатель стеклоочистителя имеет два режима. В систему стеклоочистки входит электродвигатель омывателя. Управление системой осуществляется комбинированным переключателем.

ВНИМАНИЕ: В схему электрооборудования входит розетка для подключения проводки прицепа.

Из вышеперечисленного следует, что оборудование УАЗ 31512 состоит из нескольких электрических цепей. Проводка выполнена разноцветными проводами. Это облегчает процедуру ремонта при наличии цветной схемы.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

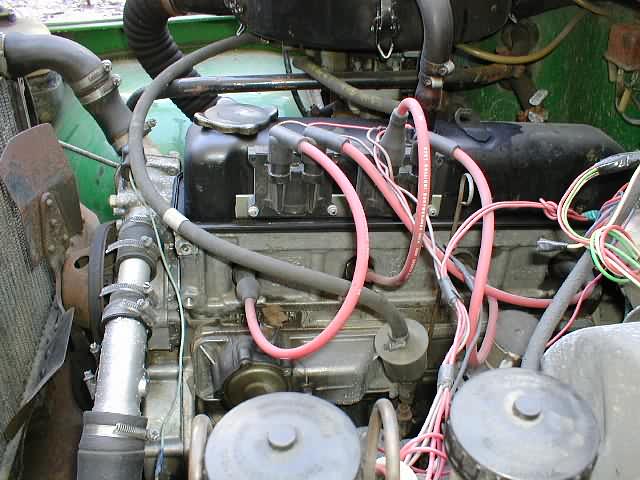

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

• элементами управления различными системами транспорта;
• контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

1. Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
2. Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.

Система зажигания

Особенности оборудования в схеме

Начало производства автомобиля УАЗ осложнилось для конструкторов Ульяновского завода поиском качественных комплектующих. Особенно эта проблема относится к системам освещения и зажигания, поэтому инженеры предприятия вынуждены были использовать нестандартные решения для налаживания серийного производства.

Поэтому в схему электропроводки УАЗ буханка с карбюратором включен переключатель оптики с более старого автомобиля ГАЗ-69.

Отечественные автомобили время от времени озадачивают пользователей проблемами с электрооборудованием. Если электропроводка вашего УАЗика функционирует некорректно, придется проверять не только ее, но и остальные элементы схемы.

В первую очередь проверяется работоспособность предохранителей, расположенных в монтажном узле. Затем проверяется целостность ламп, и тестером прозванивается электрическая часть.

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

1. В первую очередь, проверьте работоспособность АКБ.
2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.
