Возможен ли ремонт рулевой рейки своими руками в условиях гаража. Вопрос неоднозначный по причине того, что большинство отечественных и зарубежных марок имеют сложные системы управления. Для проведения профилактики потребуется наличие минимального опыта, знания системы строения, основных элементов.

В случае, если нет времени заниматься изучением методической литературы, отдайте машину в руки специалистов для починки. Но разве это выход из ситуации. Все можно сделать самостоятельно. Следуя нижеприведенному алгоритму, можно самостоятельно починить любой агрегат.

Разборка рулевой рейки. Подготовительный этап

Перед тем, как приступить к ремонту, нужно четко понимать о каком виде модели идет речь. Диагностике и ремонту подлежат следующие конструкции:

• рулевые рейки механического типа;
• рулевые рейки с гидроусилителем;
• рулевые рейки с электроусилителем.

Каждый из вышеперечисленных механизмов устанавливается на автомобиль. В зависимости от этого выстраивается алгоритм проведения работ. Начальные этапы характерны для всех видов реек.

Что необходимо иметь при «себе»: набор автомобильных инструментов, переносной осветительный прибор, ветошь, запасные части, ремонтные комплекты.

САМОСТОЯТЕЛЬНАЯ ПЕРЕБОРКА РУЛЕВОЙ РЕЙКИ TOYOTA COROLLA ЗА 1000 РУБЛЕЙ!!!

Как заменить рулевую рейку своими руками?

Если имеются серьезные повреждения поверхности рулевой рейки, зубчатого механизма, то необходима замена рулевой рейки.

Прежде чем приступить к выполнению работ следует прочесть инструкцию по замене рейки к вашему автомобилю. К тому же, за сутки до начала работ мы рекомендуем побрызгать WD-40 на все болты и гайки, чтобы в последующем их было легче открутить.

1. Установив авто на ровную поверхность затяните стояночный тормоз. Под задние колеса мы рекомендуем что-нибудь подложить, например, кирпичи.
2. Руль выставляется в нейтральное положения. И по очереди ослабляются колесные гайки. Поднимается машина на домкрате и снимаются передние колеса.
3. Следующим шагом снимается абсорбер, тем самым открывая доступ к рулевой рейке.
4. Затем переходим к откручиванию наконечников. Выбивать наконечники можно в последующем молотком. Однако стоит это делать, если собираетесь менять наконечники вместе с рулевой. Иначе лучше воспользуйтесь съемником.
5. Откручиваются крепежные гайки на хомуте, удерживающие рулевую рейку. И снимается хомут.
6. Рулевая рейка свободна, остается только ее вытянуть. Удобнее всего это производить со стороны пассажира.
7. Затем на ее место необходимо установить новую, выполняя шаги в обратном порядке.

Стоит помнить, что после замены рулевой рейки своими руками необходимо произвести регулировку развал-схождение самостоятельно либо на СТО.

замена рулевой рейки

Рулевая рейка ремонт или замена

На данной стадии важно провести полноценную и объективную диагностику. С целью выявления источника поломки, оценки степени критичности, проведения анализа, определения общей стоимости. Для этого Вам понадобится смотровая яма или дорожная эстакада для удобства.

Следует определить, нужен частичный или полный ремонт. Главное различие понятий в том, что частичный предусматривает проведение починки без полного демонтажа оборудования, что существенно сокращает время, силы, средства. Последний вариант, это капитальный ремонт с полной заменой и съемом агрегата со штатного места.

Основному обследованию, независимо от модели и модификации подлежат:

• корпусная часть;
• наконечники рулевой тяги;
• пыльник;
• контргайки;
• фиксирующие шплинты на наконечниках;
• целостность патрубков для подачи-возврата жидкости в систему. Этот пункт актуальный при проведении ремонта рулевой рейки с ГУР;
• плотность соединения на контактной плате клеммного механизма на рулевой колонке с ЭУРом.

На этом перечень объектов для визуального осмотра окончен. Последующие дефекты станут очевидны во время полного разбора.

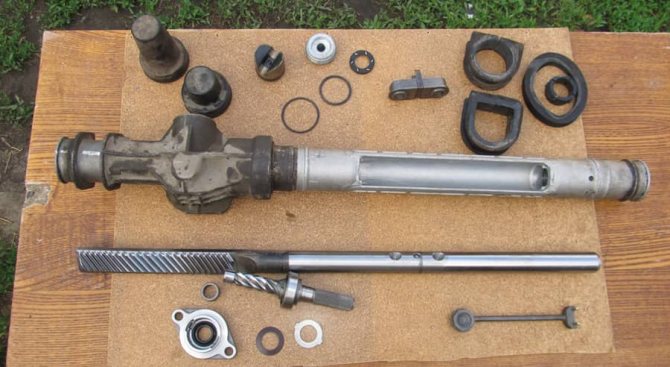

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

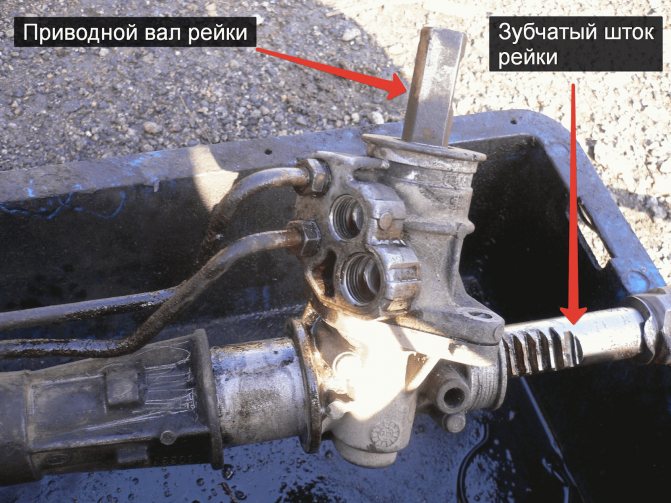

Расположение приводного вала и зубчатого штока в рулевой рейке

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Алгоритм проведения ремонта в классическом стиле

• начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
• в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
• из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
• накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека. Когда речь идет о:

• ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
• ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Далее приступайте к полному поочередному разбору рейки. Начинайте с:

1. Отдачи фиксирующих шайб.
2. Снятия пыльника.
3. Верхнего подшипника.
4. Направляющей втулки.

Для модификаций типа ГУР и ЭУР, понадобится демонтаж перепускных труб, блока управления, полного вала электромотора, электрического двигателя, шариковой гайки.

После этого переходите к разбору внутренней начинки рулевой рейки:

1. Демонтаж пробки золотника.
2. Гайки золотника.
3. Втулки штока.
4. Поршня.
5. Стопорного кольца.
6. Штока рейки.

В зависимости от модели и строения рулевого управления, вышеперечисленные компоненты будут меняться. Перечислить все невозможно по причине множественного разнообразия, да это и не рационально.

Ремонт рулевой рейки своими руками — способ, рекомендации

Организация поворота машины — одна из основных функций рулевой рейки. Она есть у машин с гидроусилителем руля и у тех, в которых гидроусилитель отсутствует. Рулевая рейка соединяет руль с колесами, поэтому она очень важная, так как отвечает за безопасность водителя и пассажиров.

Как понять что нужно менять или ремонтировать рулевую рейку?

Основные признаки неисправности механизма:

• возник люфт рулевой рейки, который ощущается при поворотах рулевого колеса;
• звук стука в устройстве, который можно почувствовать через руль автомобиля;
• появилось подтекание масла гидроусилителя из рулевой рейки;
• появился шум и странные звуки в насосе гидроусилителя;
• вращаться руль теперь нужно с особым усилием.

Ремонт рулевой рейки гидроусилителем своими руками

Рулевая рейка течет и нужно делать ремонт. Стоит сказать сразу, что ремонт будет очень сложным и приступать к нему рекомендуется опытным водителям, а также, если у вас есть все нужное оборудование под рукой.

Механизм рулевой рейки включает в себя такие детали:

• золотниковый механизм;
• опорная втулка рулевой рейки;
• зубчатый вал.

Этапы ремонта рулевой рейки:

1. Разборка рулевой рейки и также очистка деталей.
2. Замена дефектных частей устройства новыми деталями.
3. Полная диагностика зубчатого вала механизма.

Перед ремонтом необходимо иметь под рукой новые детали для рулевой рейки (втулка механизма, сальники, уплотнители кольца и другие).

Итак, как же снять рулевую рейку?

1. Машину поднимите домкратом или загоните на яму.
2. Снимите теплоизоляционную пластину рулевой рейки.
3. Далее аккуратно открутите детали крепежа на рулевой рейке.
4. Рейку открепите и вытащите.

Как разобрать рулевую рейку

1. От рулевых тяг нужно открутить рейку плоской отверткой.

2. Далее нужно открутить пластиковую заглушку зубчатого вала.

3. Открутите стопорную гайку.

4. Стопорное кольцо снимите и аккуратно выбейте вал из своего места.

5. Далее вам нужно извлечь нижний сальник.

6. Вытащите стопорный штифт постукиванием.

7. Теперь проверните стопорную заглушку и извлеките стопорное кольцо за проволоку.

8. Через правую сторону вытащите рулевую рейку, а также извлеките с неё пластиковую втулку и сальник.

9. Вытащите заглушку и сальник, прижимной механизм и пружину.

Теперь вам необходимо помыть все детали от грязи и масла, а также проверить все детали на повреждения. Если таковы имеются, то замените их. Если на поверхности рулевой рейки и шестерни зубчатого вала есть сильные повреждения, то, обычно заменяют весь механизм.

Как собрать рулевую рейку

1. Смажьте сальник специальной смазкой и осторожно поместите внутренний сальник на нужное место (ставиться через правую сторону пружиной вниз).

2. Рейку установите в корпус.

3. На правый сальник наденьте пластиковую втулку, смазкой смажьте детали и установите сальник на нужное место (можно его подтолкнуть).

4. Теперь необходимо установить и зафиксировать заглушку стопорной проволокой.

5. На зубчатый вал наденьте нижний сальник.

6. В среднее положение необходимо установить рулевую рейку.

7. Смажьте смазкой уплотнения зубчатый вал и поместите его на посадочное место.

8. Осторожно нужно вставить на место верхний сальник и установите стопорное кольцо.

9. Закрутите нижнюю стопорную гайку, подшипник и заглушку.

10. Далее установите прижимное устройство, пружину, заглушку.

Теперь вам нужно в обратной последовательности установить рейку на автомобиль.

Чистка элементов рулевой рейки

Когда полный разбор окончен, все детали и компоненты подлежат обязательной чистке и промывке в специальном растворе типа керосин, дизельное топливо. Это необходимо делать для того, что лучше провести диагностику компонентов. Из-за большого слоя смазывающего вещества по умолчанию невозможно визуально оценить степень выработки, скрытые дефекты. После сушки проведите осмотр, отложите в сторону детали с явными признаками износа, дефектами, замените новыми.

Начинайте процедуру обратной сборки, заменяя изношенные детали новыми. Все узлы подлежат обязательной смазке типа Литол – 24М или иной вариант с графитовой добавкой.

Выше приведен стандартный алгоритм ремонта рулевой рейки для классических типов транспортных средств. Очевидно, что в каждой конкретной марке перечень будет дополняться или видоизменяться. Но шаблон в целом однотипен. Пробуйте, практикуйтесь, тренируйтесь, у Вас все получится.
