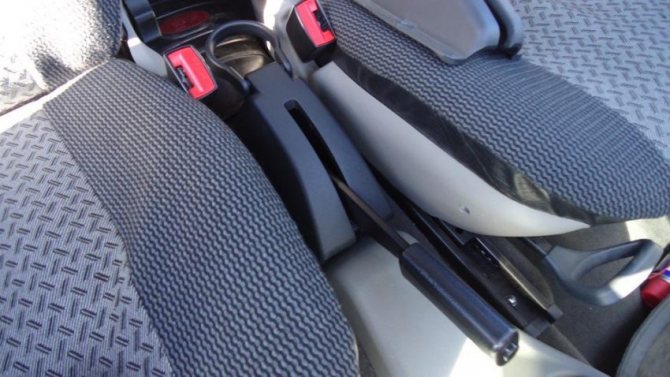

Стояночный тормоз, более известный под названием ручной тормоз или «ручник»- важный механизм в устройстве автомобиля. Ручной тормоз позволяет заблокировать колеса автомобиля «в обход» основной тормозной системы, то есть без нажатия на педаль тормоза.

Данное решение позволяет:

• тронуться в горку без отката назад на механической коробке передач или РКПП;
• зафиксировать автомобиль на ровной или наклонной поверхности;
• блокировать колеса и срывать машину в занос при совершении каких-либо маневров и приемов (например, при экстремальном вождении, экстренном торможении на скользких покрытиях и т.д.).

При этом в процессе эксплуатации водитель может столкнуться с тем, что не держит ручник. В этом случае необходимо вернуть работоспособность механизма. Для этого выполняется регулировка стояночного тормоза на Калине. Подробнее читайте в нашей статье.

Как понять, что ручник нуждается в регулировке

Диагностику компонента нужно проводить примерно раз в месяц. Если вы активно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км пробега. Процесс изучения состояния нетруден, так что можно проводить его и чаще, при малейших признаках неисправности.

Самостоятельную диагностику выполняют двумя способами.

• Поднимите авто на крутой склон и затяните рычаг как можно туже. Машина осталась неподвижной? С ручником всё в порядке. Если она не остановилась, полностью натяните тормоз на себя. Автомобиль продолжает двигаться? Тормоз нужно срочно ремонтировать или настраивать.
• Натяните ручник до отказа и включите первую передачу. Плавно опустите педаль сцепления. Если с это частью машины всё в порядке, двигатель заглохнет. При наличии неисправностей авто будет медленно двигаться.

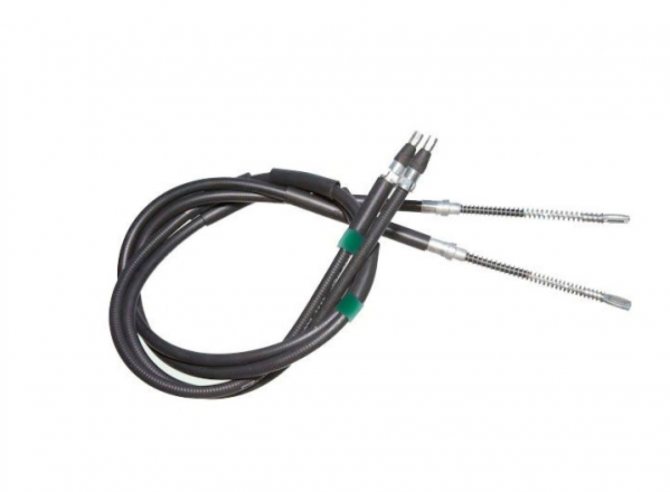

Так выглядит трос стояночного тормоза. Именно он часто нуждается в регулировке или замене

Как подтянуть

1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.

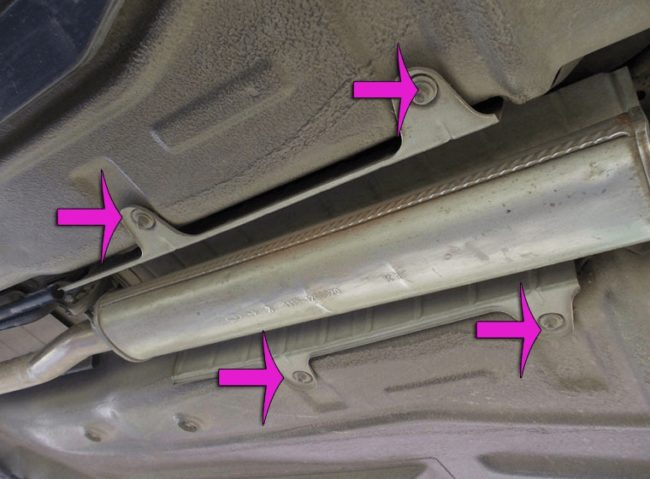

   Защитный кожух

2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёса

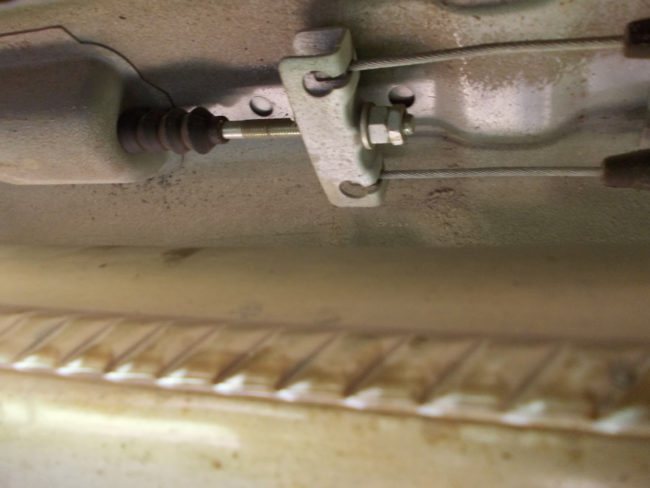

   Именно эта пара гаек контролирует натяжку тросов ручника

5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их.

Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Видео по подтяжке

как отрегулировать ручник на калине

Как подтянуть ручник на Калине своими руками. Просто. Доступно.

Регулировка или замена?

В большинстве случаев от проблем защищает регулировка. К замене надо прибегать, только если вышесказанное не помогает. С рядом неисправностей можно справиться исключительно методом замены ручника или отдельных его частей.

Так, если при использовании стояночного тормоза рычаг затягивается до конца, но это не даёт никакого эффекта — скорей всего, трос порвался. С этим поможет справиться только замена элемента. А вот если рычаг просто не поднимается и машина не фиксируется на своём месте, трос просто заклинил — удастся обойтись без сложностей.

https://youtube.com/watch?v=pFUNNBGqhtU

ЛАДА ГРАНТА. ПОДТЯГИВАЕМ ТРОС РУЧНИКА

Как подтянуть или ослабить ручник на ВАЗ 2110, 2112, Калине, Гранте, Приоре и 2114 и 2115

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

• Износ задних тормозных колодок
  . Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

• Неправильно отрегулированный стояночный тормоз
  . Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

• Клин троса в оболочке
  . Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

• Обрыв тросика
  . Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
• Лед или соль, реагенты на поверхности накладок
  . Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
• Попадание масла или тормозной жидкости на колодки
  . Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Настройка ручника на «Лада Калина»

Эксплуатация «Лады Калина» требует регулярного натяжения или ослабления троса. Чаще всего приходится прибегать к первому варианту — это связано с износом тормозных колодок. Определить, что вам нужно натяжение, можно по количеству щелчков при постановке на стояночный тормоз. В нормальном состоянии их должно быть от двух до четырёх. Если доносится больше звуков — настало время поработать над тормозом.

Перечень инструментов

• Удлинитель (короткий).
• Два рожковых ключа на 13.
• Трещотка, оснащённая головкой на 10.
• Смазка WD-40.

Порядок действий

Перед началом работ подготовьте место, в котором вы будете их выполнять. Лучший вариант — гараж с ямой или подъёмником. Если его нет, можно использовать домкрат и поднять заднюю часть машины. Элементы, необходимые для регулировки стояночного тормоза, располагаются под защитным кожухом. Он расположен между натяжителем и трубой глушителя. Защиту нужно будет снять.

Эти гайки нужно открутить прежде всего

1. Находим гайки крепления — их 4 штуки (см. фото). Смазываем их с помощью WD-40 и ждём примерно 5 минут. Если не подождать, возникает риск повреждения шпилек.
2. Откручиваем гайки. Удобнее всего делать это с помощью трещотки.
3. Снимаем крючок глушителя с резинки. Делать это нужно с той стороны, что расположена недалеко от передней части авто. Так вы сможете без проблем отодвинуть металлический кожух.
4. Отодвигайте защиту, пока перед вами не возникнет механизм настройки стояночного тормоза.
5. Для подтягивания троса используется ключ на 13. Найдите гайку, расположенную недалеко от пластины, и закрутите её. Также надо отыскать крайнюю гайку и затянуть её, а первую зафиксировать. Нужно ослабить этот элемент системы? Действия те же, только в обратном порядке. Приготовьтесь к трудностям — придётся часто менять положение ключа из-за неудобного расположения элементов.

Отвинчиваем гайки, удерживающие защиту

По завершению процесса проверьте, насколько качественно натянут рычаг. Помните, нужно получить от двух до четырёх щелчков!

Внимание! Возвращая защитный кожух на место, не прилагайте чрезмерных усилий. На «Ладе Калина» его шпильки слабо зафиксированы в корпусе, так что их легко повредить.

Момент по ослаблению ручного тормоза более подробно освещён на видео, принцип работы не меняется.

Видео: Как подтянуть или ослабить ручной тормоз на авто семейства ВАЗ

Отрегулировать или поменять?

Чтобы определить, можно ли отрегулировать стояночный тормоз или лучше поставить новый, вспомните, давно ли вы меняли тормозные колодки и барабаны сзади. В среднем замена задних колодок необходима раз на 50–80 тыс. км, однако периодичность зависит и от манеры езды. При высоком износе колодок стояночный тормоз не будет эффективен (как и тормозная система автомобиля в целом). Осмотрите колодки: если их толщина меньше 1,5 мм, нужна срочная замена. Кроме того, попробуйте развести колодки отвёрткой вручную. Они должны разводиться без чрезмерного усилия.

Рекомендуем: Как сделать руль с подогревом своими руками?

Если толщина в пределах допустимой, обратите внимание на тормозной барабан. Измерьте штангенциркулем его диаметр. При значении выше 20 см барабан должен быть заменён на новый.

Если на колодках или барабане вы заметите потёртости, трещины, сильную коррозию, замените повреждённые детали. Пытаться восстановить узлы неопытному автомобилисту не рекомендуется.

Если все осмотренные узлы автомобиля в порядке, но стояночный тормоз всё же не работает, проблема заключается в тросе. При его обрыве ручник будет подниматься без какого-либо усилия — в этом случае деталь однозначно требует замены. Натянуть трос можно своими руками, однако если он уже поднят на максимум и подтяжка невозможна, стоит пойти на замену.

Есть ещё один признак того, что стояночный тормоз пора регулировать: при затягивании ручника вы слышите менее двух или более четырёх щелчков фиксатора. В процессе эксплуатации допускается увеличение количества щелчков до шести.

Как проверить состояние узла, и какие причины поломок?

Если вы почувствовали недостаточную эффективность функционирования стояночной тормозной системы на вашей Лада Калина, то первым действием будет проверка степени натяжки троса, трос ручника должен быть хорошо натянут. Для этой цели следует потянуть на себя рычаг и посчитать щелчки, издаваемые храповым механизмом. На корректно отрегулированном узле таких щелчков должно быть от 2-х до 4-х. Если эти пределы не соблюдаются, то вам потребуется знать, как подтянуть ручник, в случае превышения количества щелчков или ослабление, когда их меньше обозначенного минимума. Довольно часто потребность в ослаблении появляется после замены колодок или тросового привода.

Также нередки случаи, когда стояночный привод не способен справиться со своими функциями, виной чему может служить запредельный износ колодок или непригодность троса к дальнейшему использованию, и в таком случае трос ручника подлежит замене.

Во время внешнего осмотра можно достоверно определить растяжку троса или его обрыв. Такой случай предполагает безальтернативную замену.

Что может вызвать некорректную работу ручника Лада Калина? На это способны оказать негативное воздействие некоторые причины, в числе которых рассмотрим следующие.

1. Вождение с не отпущенным до конца рычагом. Такая ситуация приводит к преждевременному изнашиванию колодок, что подразумевает последующую потребность в подтяжке троса.
2. Повреждение тросового привода Лада Калина под воздействием механических факторов. Ввиду наружного расположения ветвей троса (под днищем) они склонны к быстрому износу, особенно при поврежденной оболочке. Проблема может быть решена только заменой.
3. Неисправность храпового узла. Здесь на помощь приход разборка с последующей заменой изношенных элементов.

Все обозначенные поломки можно устранить в собственноручном режиме. В нашем материале мы рассмотрим технологию подтяжки троса или последовательность действий при его замене.

Важность исправности

Большинство водителей редко пользуются стояночным тормозом, уповая на надёжность установки автомобиля «на трансмиссию» — включив низшую переднюю или заднюю передачу. Это в какой-то степени решает проблему, но не всегда.

Когда этого не стоит делать?

1. При парковке или аварийной остановке машины на подъёме или склоне. В таком случае машину удерживают комбинированно: как на скорости (передаче), так и на ручном тормозе.
2. При не очень удачном развороте на узкой дороге, особенно когда машина уже немного продвинулась в кювет (задом или передом). Это особенно свойственно неопытным водителям.
3. При стоянке на светофоре в ожидании зелёного света — чтобы не держать машину тормозами.
4. При вынужденном трогании с места на подъёме и т. д.

Он необходим даже самого опытному водителю, не говоря уже о новичках.

Причины неисправности и их устранение

Регулировка ручника на КАЛИНЕ ВАЗ. Как отрегулировать ручник???

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

• порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
• заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
• загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
• неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
• износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
• масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.
