Любой ремонт любого узла или агрегата автомобиля всегда следует только после того, как вы разберетесь в их устройстве. Рулевая рейка на ВАЗ 2109 устроена намного проще и поэтому отличается более высокой надежностью, по сравнению с другими отечественными автомобилями. Но даже при этом механизм со временем изнашивается и может перестать работать так, как должен.

Вся система рулевого управления автомобиля ВАЗ 2109 состоит из следующих элементов:

• рейка внутри защитного картера механизма;
• рулевая шестерня, соединенная с валом через эластичную муфту;
• соединительная пластина, которая передает рулевым тягам движение рейки;
• крепежные скобы.

Кроме перечисленных элементов в систему рулевого управления входит дополнительные детали, которых всего около 40 штук.

Когда требуется ремонт рейки ВАЗ 2109?

Ремонт рулевой рейки может потребоваться в случае износа или выхода из строя определенных элементов механизма. Определить это можно по различным симптомам, при выявлении которых необходимо прекратить эксплуатировать транспортное средство и произвести ремонтные работы. На проблемы с рулевой рейки указывают:

• усилившийся люфт руля;
• шум или стук в системе рулевого управления;
• слишком тугое вращение руля.

Следует отметить, что рулевая система связана с некоторыми конструктивными элементами автомобиля, поэтому при ремонте необходимо обязательно проверять состояние рулевых тяг, колес, а также подрулевого блока управления.

Итак, если вы уверены, что ваша рулевая рейка на ВАЗ 2109 требует ремонта, вам придется сначала снять и разобрать рейку, а затем произвести ремонтные работы и установить механизм на место.

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки

Особенности

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Рулевая рейка ваз 2108 — 2109!

Демонтаж рулевой рейки

Для снятия рулевого механизма вам потребуется смотровая яма или подъемник. Оказавшись под машиной, вам необходимо расшплинтовать гайки рулевых пальцев и выбить пальцы из поворотных рычагов.

После этого необходимо открутить стопорный болт шлицевого соединения, расположенный в районе педалей. Также снимите пластиковый кожух, который прикрывает рулевой вал. После этого головкой на 13 выкручиваем с каждой стороны по паре гаек, прижимающих рулевой механизм к корпусу машины.

Аккуратно вытаскиваем скобы, крепящие рулевой механизм. После этого разъединяем приводную шестерню от рулевого вала и домкратом поднимаем правую часть машины, а затем вытягиваем рулевой механизм автомобиля через окно в нише колеса.

Разборка рулевой рейки ВАЗ 2109

Сняв рулевую рейку, отверните болты возле рулевых тяг. Сделать это можно при помощи головки на 22, зубила и молотка (необходимо сначала отогнуть края стопорной пластины).

Головкой на 22 отворачиваем болты и снимаем стопорную пластину.

Отсоединяем рулевые тяги и снимаем опору из резины с распорным кольцом справа от рулевой рейки.

Пластиковые стяжки, которые обжимают край гофры, нужно срезать кусачками. После этого можно снять защитный чехол, а слева от картера рулевой рейки нужно удалить резиновую опору и защитный колпачок.

Восьмигранной головкой на 17 необходимо открутить гайку упора рейки, а затем вынуть ее.

Достаньте из середины пружину и не забудьте вынуть стопорное кольцо.

Возьмите деревянный брусок и зафиксируйте его в тисках, а затем легкими постукиваниями выбейте упор рейки. Можно взять отвертку и подцепить за углубление, расположенное по центру упора, но вытащить кольцо так будет сложнее, так как в кольцевой проточке находится резиновое кольцо.

На переднем щитке тоже нужно снять резиновый уплотнитель, а затем снять резиновый пыльник с шестерни при помощи плоской отвертки.

После удаления пыльника нужно демонтировать стопорную шайбу. Специальным восьмигранным ключом с головкой на 24 выкрутите гайку крепления подшипника. Диаметр внутреннего отверстия под вал шестерни должен быть не менее 18,5 мм.

Выкрутите гайку крепления подшипника шестерни и снимите ее с вала. Возьмите ключ на 14 и вставьте его в стопорную лыску вала шестерни, а затем выньте шестерню из вала картера.

Возьмите плоскую отвертку и подденьте ею опорный вал в середине, а затем вытащите его из пазов крепления.

Настройка рулевого ваз 21099

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Уважаемые форумчане, как поднять рулевую колонку на 21099? Видно, что прежний владелец ее опускал под свой рост. Между щитком приборов и рулевой колонкой щель в 3-4 сантиметра. На других девятках видел, что щель- минимальна.

мдя я тож хотел бы послушать реально это или нет !!

Кстати десяточная или 15 колонка не поможет она лишь даст возможность еще ниже опустить руль а верхнее положение у нее так и останется, ну может чучуть поднимется незначительно, если очень напрягает то придется переваримвать кронштейн. Да кстати в этом смысле только садится и выходить тяжело а ездить наоборот удобно.

С чего ты это взял?Регулируемая колонка ощутимо поднимает руль вверх.Проверено на своей машине еще в 1999 году и на теперешней переделано тоже.А переваривание как раз и не поможет.

Дело всё в том, что у нас сейчас в продаже ну просто огромное количество всевозможных рулей, я просто даже не знаю какой тебе посоветовать. Мне мой руль достался в подарок, но из-за того что он неподходил мне по цвету я решил его поменять и взял себе спортивный руль черного цвета с хромироваными шестиграниками для крепления, на мой взгляд смотрится довольно не плохо (многие говорят), но брал спортивный из-за того что он меньше в диаметре и не трется об ноги, но когда я его поставил он стал выше штатного см. на 7-8.

Источник

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Собирать все нужно в обратной последовательности. После этого необходимо выставить зазор между гайкой и упором – 0,12 мм.

Итак, самостоятельный ремонт рулевой рейки сэкономить вам немалую денежную сумму, так как вам понадобится для работы только ремкомплект и смазка.

Комплектация ремонтного комплекта

Если интересующий вас вопрос звучит, «какой выбрать», то здесь рекомендаций не будет практически никаких, ведь устройства всех механизмов в моделях ВАЗовских автомашин практически идентично. Итак:

• Помните только, что следует при покупке остерегаться подделок
• И еще, что вам обязательно следует знать перед покупкой ремонтного комплекта для рулевой рейки, так это тот факт, что они существуют различной комплектации
• Самая простая а, следовательно, и самая дешевая ремонтная комплектация включает в себя всего лишь шайбу, гайку, и подшипник, а так же фторопластовые втулки, так как втулки являются расходным материалом
• Средняя по цене комплектация представляет собой такой же набор, только доукомплектованный всеми подшипниками и валами
• И, наконец, наиболее дорогой вариант комплектации, который применяется для выполнения капитального ремонта — укомплектовывается непосредственно новой рулевой рейкой

Подробную диагностику проблем мы завершили, о подробном ремонте будет другая статья, чтобы не искать её посмотрите лучше видео по ремонту.

Lada 2109 Колхозный корч › Logbook › Ремонт и доработка рулевой рейки.

Застучала на моем авто рулевая рейка, и каждый камешек на асфальте я начал ощущать на своих руках через руль, причем колбасило его так, что казалось он хочет вырватся из моих крепких объятий. Еще 30тыс/км назад делая развал-схождение мастер сказал надо бы рейку подтянуть, только тянуть уже некуда, затянута до упора. Вобщем закупился я как мне показалось всем необходимым для самостоятельного ремонта рейки: -Ремкомплект рейки, (бывают три вида: №1самый дорогой половина стоимости новой рейки с червяком, валом и подшибниками, №2 как 1, только без вала и червяка. №3 как 2 только без подшипников. Я купил №3, с подшипниками ненашел а №1 покупать нецелесообразно проще уже новую рейку купить. -Пыльник БРТ и 3 кабельные стяжки. -Ремкомплект заглушек рейки ( БРТ не нашел пришлось брать РТИавто, тоже из Балаково). -Саленблоки рулевых тяг БРТ -Спецключ для регулировки рейки ( в моем случае восьмигранник на нем оказался больне чем нужно на 1,5 мм, пришлось его точить болгаркой до нужных размеров.) -Спецключ для разборки рейки ( мне найти не удалось, сделал из куска ржавой трубы). -Канализационная труба 50мм длиной 1м (для будущей втулки)

Снял рейку, как ее снять и разобрать расписывать не буду, в любой книжке, да и в инете инфы уйма.

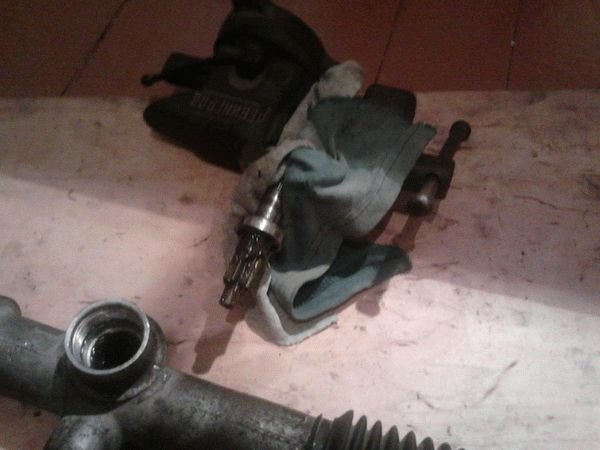

После разборки увидел что червяк рейки и вал в отличном состоянии, без задиров и выроботки. А вот упор рейки имел выроботку, и пружина прижимающая его была просаженой, на 4 мм меньше новой, заменил новыми из ремкомплекта. Все что было в ремкомплекте поставил вместо старых деталей кроме гайки упора, потому что старая была без отверстия, а новая с отверстием, которое должно закрыватся заглушкой, а ее в комплекте небыло. Теперь о доработке, стоковая втулка слишком маленькая чтобы удержать рейку, и даже с новой втулкой она очень сильно болтается, на десятке втулка в рейке уже на всю длину хода, некоторые из за этого ставят ее на восьмое семейство, хотя она длинее и крепеж нужно переваривать. Идею сделать сплошную втулку в восьмой рейке увидел вот в этом видео

после строительным ножом подрезаем части торчащие в окошке корпуса.

И так с каждым следующим куском, до тех пор пока рейка не будет ходить вплотную, но без усилий. После того как засунул все 4 куска, обрезал торчащие края с торца,

просверлил корпус и пластик насквозь

и закрутил саморез, чтобы зафиксировать куски пластика.

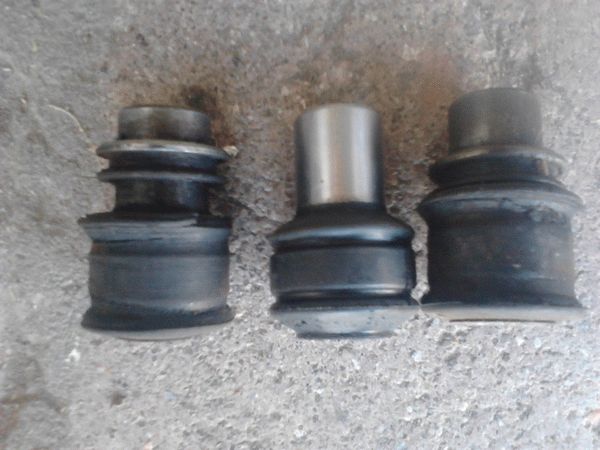

Выбил саленблоки рулевых тяг молотком, и запресовал новые с помощью болта, шайб и жидкого мыла в качестве смазки.

Снял шайбы со старых салентблоков, с помощью съемника релевых тяг.

Шайбы служат для фиксации пыльника, тем самым продлевая его срок службы. На новые саленблоки шайбы не налазили не в какую, негрел их феном и зашли как к саебе домой.

После всего проделаного, решил что откапиталиная рейка должна выглядеть соответственно, и покрасил ее сначала травящим грунтом, потом акрилом.

Надел новый пыльник,

в корпус набыл смазки «фиол», а также смазал сам корпус, чтобы пыльник лучше скользил по нему, надел заглушки и поставил на место.

Так как колеса у меня были сняты и авто стояло на кирпичах регулировку производил сразу, Затянул до упора, отвернул назад гдето на 45градусов, а после подтягивал до тех пор пока руль вращался без закусываний и усилий. Затяжку болтов рулевых тяг осуществлял когда машина стояла на земле, по аналогии с ходовой, это необходимо чтобы не провернуло саленблоки. После ремонта проехал более 450км, биения пропали, результатом проделанной работы доволен.

Сообщений 15

1 Тема от piton 2009-11-16 17:03:31

• piton
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-10
• Сообщений: 14
• Репутация : [ 0 | 0 ]

Тема: Регулировка Рулевой Рейки

Есть до неприличности люфт около рулевой рейки при качании рулевых тяг около рейки (наконечники на мой взгляд в порядке). Решил устранить подтяжкой рулевой рейки спец ключом, купил его на рынке (многогранник на одном конце с отверстием и типа вилки на другом). На яме при снятой защите ключ (многогранником) никак не лезет, т.к. не хватает места. Неужели для регулировки необходимо снимать полностью рейку. И что изменяется при закручивании и откручивании многогранника?

2 Ответ от vazovod 2009-11-16 17:11:50

• vazovod
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-11-08
• Сообщений: 5
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Есть до неприличности люфт около рулевой рейки при качании рулевых тяг около рейки (наконечники на мой взгляд в порядке). Решил устранить подтяжкой рулевой рейки спец ключом, купил его на рынке (многогранник на одном конце с отверстием и типа вилки на другом). На яме при снятой защите ключ (многогранником) никак не лезет, т.к. не хватает места. Неужели для регулировки необходимо снимать полностью рейку. И что изменяется при закручивании и откручивании многогранника?

Я на девятке прямо из под капота подтягивал правда с трудом, и по моему ключ надо подгинать. Главное сильно не затягивать , а то будет руль закусавать

3 Ответ от димитрий838 2009-11-16 17:31:45

• димитрий838
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-14
• Сообщений: 689
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Из под капота все делается вполне достыпно,есле перетянуть,то руль не будет возрашаться сам и следовательно тугое рулевое.

4 Ответ от piton 2009-11-16 17:34:42

• piton
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-10
• Сообщений: 14
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Я на девятке прямо из под капота подтягивал правда с трудом, и по моему ключ надо подгинать. Главное сильно не затягивать , а то будет руль закусавать

я его как ни крутил, но места явно нехватает, что вставить его в многоугольную гайку!

5 Ответ от $L!M 2009-11-16 17:41:07

• $L!M
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-09
• Сообщений: 59
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Там еще заглушка резиновая стоит в том отверстии(если не потерялась ), её надо вытащить.

6 Ответ от Lexa62 2009-11-16 19:14:26

• Lexa62
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-12
• Сообщений: 212
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

piton, подтянуть гайку можно через моторный отсек, без проблем особых, может ты не там крутишь. Находится в корпусе рейки со стороны двигателя под углом оси рулевого колеса. Ух, как завернул.

А затягивается до тех пор, пока “закусывать” не начнет. Подтянул до такого момента, ослабил гайку, проверил опять – не закусывает – норма. Закусывает – это когда при резких вращениях рулевого колеса ощущаются “явные помехи” свободному вращению – ну вряд ли перепутаешь )))

Ремонт рулевой рейки ВАЗ 2109 своими руками

В автомобилях марки ВАЗ 2109 рулевая рейка отвечает за управление поворотом колёс, преобразуя вращение руля в поступательное движение рулевой тяги. Износ или поломка деталей приводят к увеличению люфта, в результате чего управляемость автомобилем ухудшается, увеличивается износ автомобильной резины от неуправляемого «рысканья», а само движение машины становится опасным на разнонаправленных поворотах. Владелец отечественного легкового автомобиля сможет выполнить ремонт рулевой рейки ВАЗ 2109 своими руками, руководствуясь данной детальной инструкцией и схемой этого узла.

Ищем признаки неисправности

Появление неисправности в рейке вызывается, как правило, движением по неровной и очень пыльной дороге:

• При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
• На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
• Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги, избегать пересечения поперек трамвайных рельсов
• А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
• Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
• Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
• Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
• А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
• Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
• Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля

Принцип действия и устройство рулевой рейки

Рулевая стойка в автомобиле ВАЗ 2109 имеет простую конструкцию, включающую в себя:

• зубчатую рейку с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
• приводную шестерёнку со шлицевым валом для соединения с рулевой муфтой;
• опорные полукольца, создающие плавное скольжение;
• механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
• картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
• элементы уплотнения и защиты от пыли и грязи.

Это интересно: Основные модели мотоциклетной техники и сферы их использования

Схема рулевой рейки ВАЗ 2109

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

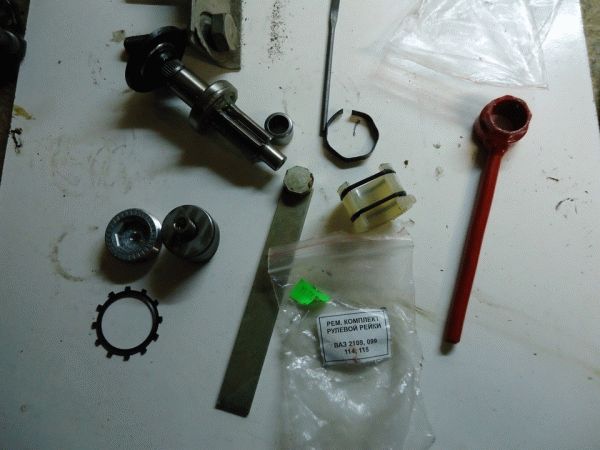

Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

• внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
• восьмигранник 17 мм;
• выжимной съёмник шаровой опоры;
• съёмник для шарикового подшипника;
• ключ для снятия игольчатого подшипника;
• острогубцы для снятия стопорного кольца подшипника;
• слесарные тиски;
• смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

Этапы демонтажа рулевой стойки:

1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

После этого можно разбирать механизм упора рулевой рейки:

1. Восьмигранным ключом 17 мм выкрутить гайку упора, регулирующую зазор зубчатой пары, потом при сборке её следует затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм;
2. Отвёрткой вынуть стопорное и уплотнительное кольца, пружину, прижимающую через упор зубчатую рейку к шестерне и компенсирующую появление большего зазора. Упор вынимается при переворачивании картер отверстием вниз, если он не выпадет, нужно постучать картером по деревянной колодке, зажатой в тисках.

Для разборки приводной шестерни картер снова зажать в тисках, вынув из него стопорную шайбу восьмигранной головкой 24 мм открутить гайку подшипника.

Рожковый ключ 14 мм нужно вставить в пазы на шлицевом хвостовике, подобрав удобную по высоте опору, затем, ключом, как рычагом, приводную шестерню вытащить вместе с подшипником. После этого можно демонтировать зубчатую рейку.

При разборке шестерни острогубцами разжать и снять стопорное кольцо, и съёмником вытолкнуть валик из подшипника.

Если нет съёмника, валик шестерней вниз вставить в тиски с небольшим зазором, подшипник при этом должен опираться на щеки тисков. Легким постукиванием по торцу выбить валик из подшипника.

Если нет ключа для вынимания игольчатого подшипника и не получается вытянуть его крючком, нужно сверлом с сечением 1,2 — 2,0 мм сделать отверстие в картере напротив торца подшипника и вытолкнуть подшипник обычным гвоздем. После сборки следует залить отверстие эпоксидным клеем или заделать холодной сваркой.

Рассмотрим схему рейки и варианты ремонта

Существует три способа ремонта:

• Полная замена рейки (если возиться особо некогда и устраивает цена, либо механизм не пригоден для ремонта)
• Замена деталей из ремонтного комплекта (тут придется повозиться, снять механизм, разобрать и собрать)
• Альтернативный ремонту и самый быстрый способ — подтягивание гайки на рулевой рейке с помощью специального ключа

Такой способ дает положительный эффект (только не всегда и не на долго), но может иметь плохие последствия. Например, если затянуть гайку слишком сильно, тогда повысится усилие необходимое для вращения рулевой баранки, что усложняет управление машиной. Более тяжелые последствия, это заклинивания руля во время движения машины, потерять управление да еще на скорости чрезвычайно опасно для вас и окружающих

Нужные материалы и инструменты

Замена рулевой рейки ваз 21093 — 2199 требует наличия необходимых материалов:

• Аэрозоль «Мовиль»
• Чистая ветошь
• Пластиковые хомуты длиной 200 и шириной 4миллиметра (три штуки)
• Смазка проникающая WD-40 («жидкий ключ») чтобы открутить заржавевшие и закисшие соединения
• Литр Уайт — спирита
• Смазка для подшипников типа ФЕОЛ либо нечто подобное

Также для ремонта потребуются следующие запчасти:

• Сайлентблоки(см.Замена сайлентблоков Ваз: делаем самостоятельно)
• Чехол рейки
• Наконечники
• Специальный набор (ремкомплект) для ремонта

Замена рулевой рейки на ваз 21093 — 2109 потребует наличия следующего инструмента:

• Съемник наконечников
• Молоток
• Головки торцевые
• Специальный ключ для рейки, (он надевается на нажимную гайку и имеет внутренний восьмигранник)
• Удлинитель ключа с трещоткой
• Специальный ключ для откручивания гайки подшипника, (восьмигранный стержень на «24» с углублением)
• Щетка по металлу
• Узкая кисточка

Совет: Прежде чем заняться процедурой на ваз 2109 замена рулевой рейки, вам необходимо обработать заранее (за сутки) все соединения «жидким ключом» (резьбы наконечников, четыре гайки, крепящих рейку, гайку затяжки упора). Затем, через полтора — два часа повторите обработку всех мест и через сутки можете начинать процедуру.

Последовательность замены и ремонта

Чтобы быстро и без проблем заменить рейку выполните порядок действий, как гласит инструкция:

• Закатываем авто на яму (смотровую канаву)
• Поставляем упоры под задние колеса, затягиваем ручник (стояночный тормоз), блокируем руль
• Отсоединяем питание, для этого снимаем обе клеммы с аккумулятора
• Ставим машину на домкрат и снимаем передние колеса, ( при этом желательно поставить автомобиль на опоры (подпорки в виде деревянных брусков).
• Откручиваем гайки наконечников, и вытаскиваем пальцы из рычагов
• В таком случае вам непременно понадобится съемник для пальцев — прикладываем его, закручиваем винт до упора и ударяем по рычагу молотком, придерживаем ключом винт съёмника

• Теперь, когда обе тяги свободны, откручиваем гайки хомутов (на фото внизу гайка указана стрелкой)

• Внутри салона у самого пола открутите болт на рулевом валу
• Затем потяните рейку на себя покачивающим движением
• Хвостовик шестерни часто отсоединяется от вала не сразу, придется повозиться
• Отсоединив рейку, вытаскиваем агрегат через правую дыру со стороны колеса

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
2. Снять защиту картера;
3. Очистите рейку от грязи;
4. Найти гайку, отвечающую за регулировку механизма;
5. Подтянуть гайку;
6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
7. Настроить оптимальное усилие на рулевом колесе.

Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

Затягивание наконечников должно проводиться с учетом следующих особенностей:

• Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
• При затягивании до упора нельзя перетягивать;
• После болтов наконечников провести проверку развала-схождения;
• Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

Видео: ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115

Если подтягивание рулевой рейки и замену пыльников а также резиновых деталей можно произвести самостоятельно, то ремонт крепления рулевых тяг в большинстве случаев вызывает затруднения у автовладельцев. Трудоемкий демонтаж и необходимость использования специального оборудования заставляют владельцев российского легкового автомобиля этой марки обращаться в автосервис к опытным специалистам. Провести безошибочно диагностику, разборку и сборку узла лучше в специализированной мастерской с помощью квалифицированного персонала. Полная замена изношенных элементов рулевой рейки может быть проведена только в оборудованном гараже опытным водителем с наличием большой практики в ремонте отечественных авто.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим. Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Вывод

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Ремонт рулевой рейки на ВАЗ 2109 своими руками (Видео)

На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.

Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

Будет полезно: Ограниченный aston martin v12 vantage v600 показал в ле-мане

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Схема узла

Сообщений 15

1 Тема от piton 2009-11-16 17:03:31

• piton
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-10
• Сообщений: 14
• Репутация : [ 0 | 0 ]

Тема: Регулировка Рулевой Рейки

Есть до неприличности люфт около рулевой рейки при качании рулевых тяг около рейки (наконечники на мой взгляд в порядке). Решил устранить подтяжкой рулевой рейки спец ключом, купил его на рынке (многогранник на одном конце с отверстием и типа вилки на другом). На яме при снятой защите ключ (многогранником) никак не лезет, т.к. не хватает места. Неужели для регулировки необходимо снимать полностью рейку. И что изменяется при закручивании и откручивании многогранника?

2 Ответ от vazovod 2009-11-16 17:11:50

• vazovod
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-11-08
• Сообщений: 5
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Есть до неприличности люфт около рулевой рейки при качании рулевых тяг около рейки (наконечники на мой взгляд в порядке). Решил устранить подтяжкой рулевой рейки спец ключом, купил его на рынке (многогранник на одном конце с отверстием и типа вилки на другом). На яме при снятой защите ключ (многогранником) никак не лезет, т.к. не хватает места. Неужели для регулировки необходимо снимать полностью рейку. И что изменяется при закручивании и откручивании многогранника?

Я на девятке прямо из под капота подтягивал правда с трудом, и по моему ключ надо подгинать. Главное сильно не затягивать , а то будет руль закусавать

3 Ответ от димитрий838 2009-11-16 17:31:45

• димитрий838
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-14
• Сообщений: 689
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Из под капота все делается вполне достыпно,есле перетянуть,то руль не будет возрашаться сам и следовательно тугое рулевое.

4 Ответ от piton 2009-11-16 17:34:42

• piton
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-10
• Сообщений: 14
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Я на девятке прямо из под капота подтягивал правда с трудом, и по моему ключ надо подгинать. Главное сильно не затягивать , а то будет руль закусавать

я его как ни крутил, но места явно нехватает, что вставить его в многоугольную гайку!

5 Ответ от $L!M 2009-11-16 17:41:07

• $L!M
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-09
• Сообщений: 59
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

Там еще заглушка резиновая стоит в том отверстии(если не потерялась ), её надо вытащить.

6 Ответ от Lexa62 2009-11-16 19:14:26

• Lexa62
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-12
• Сообщений: 212
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

piton, подтянуть гайку можно через моторный отсек, без проблем особых, может ты не там крутишь. Находится в корпусе рейки со стороны двигателя под углом оси рулевого колеса. Ух, как завернул.

А затягивается до тех пор, пока “закусывать” не начнет. Подтянул до такого момента, ослабил гайку, проверил опять – не закусывает – норма. Закусывает – это когда при резких вращениях рулевого колеса ощущаются “явные помехи” свободному вращению – ну вряд ли перепутаешь )))

7 Ответ от piton 2009-11-17 09:58:31

• piton
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-10
• Сообщений: 14
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

так тяги люфтят или рейка сама люфтит .

люфтит рейка, видно визуально как она качается

8 Ответ от piton 2009-11-17 10:21:04

• piton
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-10
• Сообщений: 14
• Репутация : [ 0 | 0 ]

Re: Регулировка Рулевой Рейки

piton, подтянуть гайку можно через моторный отсек, без проблем особых, может ты не там крутишь. Находится в корпусе рейки со стороны двигателя под углом оси рулевого колеса. Ух, как завернул.

А затягивается до тех пор, пока “закусывать” не начнет. Подтянул до такого момента, ослабил гайку, проверил опять – не закусывает – норма. Закусывает – это когда при резких вращениях рулевого колеса ощущаются “явные помехи” свободному вращению – ну вряд ли перепутаешь )))

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Проверка рулевого управления и регулировка рулевого механизма ВАЗ 2108, 2109, 21099

Для того чтобы не появлялись во время движения различные стуки, скрипы на автомобилях Ваз 2108, 2109, 21099, необходимо своевременно проверять техническое состояние автотранспорта. Ничего сложного в этом нет, лишь понадобится один помощник.

Проверяем наконечники рулевых тяг

Автомобиль необходимо поставить на горизонтальную поверхность, так, чтобы передние колеса стояли прямо. Далее, руку кладем на шарнир наконечника. В салоне должен сидеть помощник, который крутить рулевое колесо вправо-влево. Если шарнир наконечника «люфтит», то значит он неисправен. Следует его заменить.

Проверяем рулевые тяги

Здесь все легко, помощи со стороны не потребуется, благо доступ к рулевым тягам на ВАЗ 2108, 2109, 21099 возможен из под капота. Рукой берем тягу и пытаемся ее покачать, если же у нее присутствует «люфт», то скорее всего она неисправна. Но возможно, со временем болты, которые крепят саму рейку просто ослабели, их следует подкрутить. Если же все еще присутствует «люфт», то меняем рулевые тяги.

Проверяем рулевую рейку

Все так же, покачиваем рулевую рейку, если присутствует «люфт», то она неисправна. Но можно попробовать ее подтянуть специальным ключом до упора, а потом отвернуть его на полграни ключа.

Источник

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект

Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Это интересно: Регулировка карбюратора лодочного мотора

Если нет ключа для снятия игольчатого

Самостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

Ремонт рулевой рейки ваз 2109, замена деталей

Рулевая рейка автомобиля ВАЗ 2109

У автомобилей ВАЗ 2109 рулевая рейка, ремонт которой требуется периодически, является основной частью механизма управления поворотом колес автомобиля, преобразующим вращение руля в поступательное движение рулевых тяг. В случае износа или повреждения деталей увеличивается люфт, отчего нарушается управляемость. Поэтому любой дефект не только создает сложность вождения и увеличивает износ покрышек от неуправляемого рысканья, но и делает движение опасным, особенно на разнонаправленных поворотах.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

Основные элементы

Детали рулевой рейки

Для ВАЗ 2109 ремонт рулевой рейки проще производить, зная принцип работы и предназначение каждой детали. Конструкция очень простая, состоит из нескольких основных элементов:

• зубчатая рейка с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
• приводная шестеренка со шлицевым валом для соединения с рулевой муфтой;
• опорные полукольца, обеспечивающие плавное скольжение;
• механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
• картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
• элементы уплотнения и защиты от пыли и грязи.

Ремонтный комплект бывает двух видов, неполный, который содержит трущиеся детали, резиновые изделию, которые требуют периодической замены, и одноразовые хомуты. В случае поломки или износа зубьев и шлифованной поверхности, придется приобретать полный ремкомплект. В него входят абсолютно все детали, кроме картера, в том числе зубчатая пара, игольчатый и шариковый подшипники, прижимная пружина.

Снятие рулевой рейки с автомобиля

При наличии некоторых навыков ремонта, если есть инструкция, вполне возможно ремонт рейки осуществить своими руками. Для этого понадобится, кроме нового ремонтного комплекта и стандартного набора инструмента автомобилиста некоторые дополнительные приспособления и инструменты:

• специальный внутренний восьмигранник24 мм. с отверстием посередине диаметром18,5 мм.;
• восьмигранник17 мм.;
• выжимной съемник шаровой опоры;
• желательно съемник для шарикового подшипника;
• желательно ключ для снятия игольчатого подшипника;
• острогубцы для снятия стопорного кольца подшипника;
• желательно тиски слесарные;
• консистентная смазка «Фиол-1», наиболее подходящая в холодное время, так как имеет более высокую текучесть или «Литол-24» и ему подобные.

Те приспособления, которые иметь желательно значительно облегчат разборку, без них можно обойтись, хотя это усложнит работу. Итак:

• Предварительно рейку и рулевые тяги с наконечниками желательно очистить струями воды высокого давления.
• Автомобиль ВАЗ 2109, ремонт рейки которого планируется произвести, нужно поставить на площадке, размерами, обеспечивающими свободный доступ к передним колесам и подкапотному пространству.
• Затянуть ручной тормоз и дополнительно упереть задние колеса, передние колеса установить прямо. Достаточно домкратом приподнять передние колеса до провисания, подставить для безопасности надежные опоры, открутить гайки крепления и снять правое колесо.
• Чтобы обеспечить доступ через моторный отсек нужно снять воздушный фильтр и отсоединить аккумулятор.

Внимание: Для складывания снимаемых деталей и крепежных элементов нужно подготовить чистую коробочку.

• Первым этапом внутри салона между педалями шарнирной головкой откручивается на два оборота стопорный болт, стягивающий рулевую муфту на шлицевом хвостовике зубчатого вала.

Внимание: Если муфта не разожмется нужно слабым постукиванием молотка освободить шлицы. Кстати, все этапы предварительно нужно изучить по фото, это обеспечит правильную последовательность и ускорит ремонт.

Затем снимаются наконечники рулевых тяг.

• Для этого плоскогубцами выпрямляется загнутый конец шплинтов наконечников, шплинты вытаскиваются (их можно использовать повторно), накидным ключом 19 мм. откручиваются гайки и съемником выжимаются шаровые опоры из поворотных рычагов стоек подвески.
• Через моторный отсек снимается защитный кожух, который крепится тремя гайками с шайбами и граверами. Головкой 13 мм. откручиваются две самостопорящиеся гайки, удерживающие скобу крепления картера рулевой рейки к корпусу автомобиля, скоба снимается.

Внимание: Гайки при сборке желательно заменить новыми.

• Такая же операция производится снаружи со стороны правого колеса для снятия второй крепящей скобы. Теперь можно вынуть вал приводной шестерни из шлицов рулевой муфты и вытянуть рулевую рейку с тягами наружу.

Отгибание стопорной пластины

• Для удобства разборки и последующей сборки картер через алюминиевые пластины аккуратно зажимается в тисках.
• Зубилом и молотком отгибаются углы стопорной пластины, предотвращающей самопроизвольное откручивание болтов крепления внутренних наконечников рулевых тяг.
• Головкой22 мм. откручиваются болты, снимаются стопорная и соединительная планки, отсоединяются обе тяги.
• С одной стороны снимается резиновая опора, распорное кольцо, с другой стороны резиновый колпачок и разъемная опора, отверткой вытаскивается резиновый пыльник, защищающий вал шестерни.
• Кусачками срезаются два пластиковых хомута, и снимается защитный чехол. Производится визуальный осмотр резиновых деталей, если нет видимых повреждений, их можно использовать повторно.

Специальный восьмигранный ключ для разборки механизма упора

• Затем разбирается механизм упора рулевой рейки. Восьмигранным ключом 17 мм. Выкручивается гайка упора, которой регулируется зазор зубчатой пары, при сборке нужно гайку затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм.
• Отверткой вынимается стопорное и уплотнительное кольца, пружина, прижимающая через упор зубчатую рейку к шестерне и компенсирующая возможное появление большего зазора, чем необходимо. Упор нужно вынимать, повернув картер отверстием вниз, если упор не выпадает нужно постучать картером по деревянной колодке, зажатой в тисках.
• Для выборки приводной шестерни картер опять зажимается в тисках, вынимается стопорная шайба, восьмигранной головкой 24 мм. с отверстием посередине откручивается и гайка подшипника. Рожковый ключ 14 мм. вставляется в пазы на шлицевом хвостовике, подбирается удобная по высоте опора, упираясь в которую, ключом, как рычагом, приводная шестерня вытаскивается вместе с подшипником. Теперь можно демонтировать зубчатую рейку.
• Для окончательной разборки шестерни острогубцами разжимается и снимается стопорное кольцо и съемником выталкивается валик из подшипника.

Внимание: Если нет съемника, валик шестерней вниз вставляется в тиски с небольшим зазором, подшипник опирается на щеки тисков. Легким постукиванием по торцу валик выбивается из подшипника.

Сверловка картера для выбивания игольчатого подшипника

• Если нет ключа для вынимания игольчатого подшипника, и не удается вытянуть его крючком, придется сверлом диаметром 1,2-2,0 мм. высверливать отверстие в картере в месте точно напротив торца подшипника. Затем можно будет подшипник просто вытолкнуть наружу обычным гвоздем, проходящим в отверстие. После сборки нужно не забыть залить отверстие эпоксидным клеем или заглушить холодной сваркой.

• В некоторых конструкциях опорная втулка имеет выступы, которые удерживают втулку от сдвигов в углублениях картера. На опорную втулку надеваются демпфирующие резиновые кольца, которые после установки разрезаются канцелярским или любым другим острым ножом.

Сборка производится в обратном порядке, с предварительной обильной смазкой всех соприкасающихся и трущихся деталей. После установки на автомобиль нужно полностью зажать гайку упора и открутить ее примерно на 30 градусов, что обеспечит необходимый технологический зазор около0,12 мм.

Ремонт рулевого механизма

Осуществить ремонт рулевого механизма своими руками будет легко, если вы следуете рекомендациям нашего материала:

• Зажимаем механизм в тиски и прочищаем щеткой по металлу, далее обрабатываем Уайтспиритом и ветошью
• Как только корпус засияет как новенький, откручиваем болты усов
• Предварительно рекомендуем проконтролировать состояние сайлентблоков
• При обнаружении люфта, трещин резины и других дефектов, заменяем их
• Отгибаем пластину, контрящую болты с помощью молотка и зубила, откручиваем болты и снимаем усы

• Стягиваем затычки с обоих концов рейки
• Затем снимаем резинки вала и чехол. Чехол можно выкинуть сразу, остальные элементы необходимо тщательно вымыть и высушить, только не на солнце
• Снимаем стопорную шайбу подшипника, поддеваем ее отверткой
• Откручиваем гайку приготовленным заранее специальным ключом, под ней обнаруживаем подшипник
• Затягиваем в тисках наш шлицевой вал. На губки тисков желательно подложить мягкие накладки, чтоб не повредить вал
• Осторожно постукивая молотком по корпусу, пока не выйдет подшипник
• За ним легко последует вал, шестеренки и остальные детали
• Все снятые элементы тщательно промываем Уайтспиритом при помощи кисточки
• Отыскать подшипник именно такого типа будет очень проблематично, так как он нестандартный, поэтому следует его аккуратно вымыть и сохранить
• Если все-таки необходимо его снять, воспользуйтесь специальным съемником
• Рекомендуем не трогать его без крайней необходимости, поскольку функционирует он весьма сносно длительное время
• Вытряхиваем зубчатую рейку из корпуса и промываем ее Уайтспиритом. Затем просушите ее и смажьте
• Через отверстие, находящееся в корпусе аккуратно извлекаем пластмассовую вставку и выкручиваем зажимную гайку
• Часто такое действие проходит весьма туго, знайте, что в ремонтном комплекте есть новая, если боитесь повредить эту
• Заменяем кольца уплотнения, сначала не забудьте вытряхнуть упор
• Внимательно рассматриваем усы, наконечники не должны люфтить, пальцы должны шевелиться с приложением некоторого усилия, защитные чехлы не должны содержать трещин и других дефектов
• Если заметите, что в какой либо детали (или в нескольких) дефекты либо обнаруживается неправильная работа, непременно промойте деталь и просушите
• Если это не помогло, заменяем деталь, но стараемся сохранить по максимуму
• длину рычага
• Чтобы защитить от последствий коррозии, на данном этапе рекомендуем обработать «Мовилем» резьбу
• Далее занимаемся шарнирами
• Устанавливаем новые шарниры, если в их работе что либо не нравится, либо кажется подозрительным
• Вставляем новую пластиковую втулку в корпус, выступы ее должны быть непременно направлены в отверстия. Отрезаем резинки

• Вставляем рейку со стороны шестерни
• Примерное расстояние от корпуса рейки до торца должно быть около 28-ми миллиметров
• Сама рейка при этом, не должна торчать наружу

• Подшипник надо запрессовать до упора с шестеренкой вместе
• Зажимаем в тисках вал вместе с корпусом
• Тогда не придется прикладывать большие физические усилия
• Ориентируем по шестерне зубчатую рейку
• Вставляем упор, затем гайку и пружину
• Устанавливаем новое резиновое кольцо со стороны вала, и накручиваем еще одну гайку
• Надеваем крышку и контрашайбу, совмещаем отметки
• Затем надеваем вместе с чехлом резиновое кольцо, плотно затягиваем пластиковые хомуты
• Устанавливаем усы. Затягиваем их с большим усилием, подгибаем стопорную пластину
• Прикрепляем резиновые заглушки
• Аккуратно перетаскиваем собранный агрегат в моторный отсек
• Ставим рейку на место, накидываем хомуты, наживляем гайки и не забываем про шайбы
• Дальнейшую установку проще выполнить с напарником (помощником).
• Совмещаем конец рулевого вала из салона, чтобы совпадал с валом шестерни
• Обязательно обращаем внимание на лыску на валу, в которую и должен пройти болт муфты (иначе вы его не вставите)
• Наживите, аккуратно постукивайте молотком по муфте, насаживаем ее поглубже
• Звук срабатывания сигнала в нашем случае может служить критерием правильности установки
• Пока сигнал не звучит, продолжаем работать молотком
• Заработал сигнал — можем считать, что рулевой агрегат готов к применению
• Вставляем болт муфты в уши и крепко зажимаем
• Вставляем пальцы усов в рычаги и закручиваем гайки, не забываем зашплинтовать их
• Берем само контрящиеся гайки и затягиваем на хомутах рейки, шпильки хомутов обрабатываем «Мовилем»
• Прикручиваем колеса и снимаем машину с домкрата и подставок
