Рейлинги — это приспособление на крышу автомобиля, которое придает ему уникального внешнего вида и улучшает его технические характеристики. Такие аксессуары применяются для монтажа дополнительного багажного оборудования. Это могут быть:

• специализированный бокс;
• корзина на крышу автомобиля;
• крепления для велосипедов, лыж, сноубордов, а также другого туристического оборудования для отдыха.

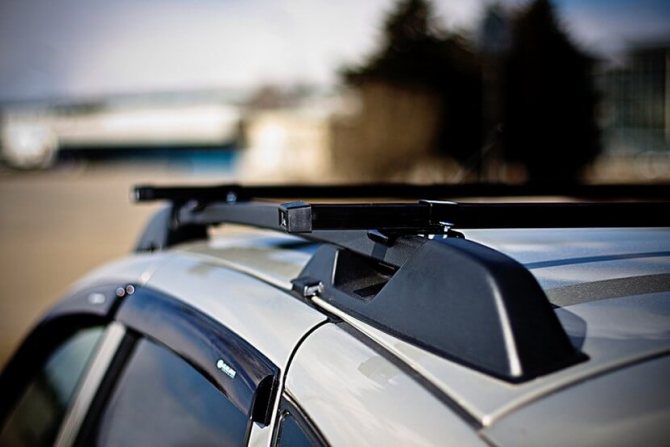

Багажник на рейлингах
Но перед монтажом багажника, бокса, или специализированных креплений необходимо установить дополнительные поперечины. Они будут надежно крепиться к рейлингам, а к ним, соответственно — перевозимое оборудование. Эти поперечины для багажника можно как приобрести в специализированных автомогазинах, так и изготовить самостоятельно. Далее опишем несколько способов изготовления поперечин на рейлинги своими руками.

Инструменты и материалы для изготовления поперечин на крышу

Сделать поперечины на рейлинги своими руками не составит никакого труда. Для их изготовления необходимо учесть особенности каждого автомобиля, а также индивидуальные пожелания автолюбителя. Главный «плюс» создания креплений своими руками — это цена, так как купленные поперечины будут стоить в несколько раз дороже.

Также не стоит забывать о характеристиках прочности. При транспортировке груза главное, чтобы он не упал и не создал аварийной ситуации. Поэтому на качестве материалов для изготовления поперечин для багажника экономить так же не стоит. На сегодняшний день груз, перевозимый на крыше авто, может составлять от 60 до 110 кг.

Двойной багажник на рейлингах
Для создания поперечин на рейлинги нам понадобится:

• металлический профиль;
• болгарка, дрель, сварка;
• фиксационный материал (болты, гайки, шайбы);
• монтажная пена;
• термоусадка;
• строительный фен;
• краска, кисточка.

Обычно перекладины на крышу для установки багажника представляют собой две параллельные прямые, которые фиксируются на рейлингах. Во время их изготовления нужно учитывать форму крыши, а также ее ширину. Материалом для них может послужить металлический профиль, выполненный из легкосплавных материалов, или квадратная труба (толщина металла — до 3 мм).

Ремень для стяжки груза

Фиксация груза выполняется посредством:

• ремневых креплений (если груз перевозится непосредственно на поперечинах);
• сетки (если применяется корзина);
• опорных или прижимных фиксаторов (для перевозки лыж, сноубордов, велосипедов).

Также во время установки и снятия поперечин необходимо предусмотреть прорезиненые прокладки для предотвращения повреждений лакокрасочного покрытия кузова автомобиля. Ниже рассмотрим несколько вариантов создания поперечин своими руками.

https://youtube.com/watch?v=-u523vCFnh8

Как сделать правильный выбор?

Конечно, всегда предпочтительнее изделия солидных брендов, вроде тех, что перечислены вначале. Они широко известны и дорожат своей репутацией. Встретили незнакомую марку — не поленитесь найти в интернете и почитать отзывы о ней. Реальные, не проплаченные, вы легко узнаете по стилю. И, конечно, перед покупкой багажную систему стоит внимательно осмотреть собственными глазами и пощупать своими руками. Оценить вес, качество изготовления и упаковки, наличие сертификатов. С нарушенной геометрией, заусенцами на металле или пластике, неровно покрашенный или без сертификата покупать нельзя. Помните о безопасности движения и о бдительности ГИБДД. Некачественный багажник может стать причиной серьезной аварии или постоянных штрафов.

Варианты самодельных поперечин на крышу

Вариант №1. Такое создание поперечин будет самым простым и не займет много времени. В этом случае нам понадобятся:

• хомуты для крепления в количестве 4 штук;
• профильная труба 20*40 (также можно применять 20*30).

  Изготовление рейлингов. Вариант №1

Процесс изготовления:

1. Определиться с размерами поперечин (в нашем случае — 140 см). Для того чтобы не ошибиться в дальнейших размерах, после создания первой заготовки рекомендуем перепроверить все заранее проведенные замеры.
2. Далее надо просверлить отверстия для хомутов, которыми будет крепиться поперечина.

   Изготовление рейлингов. Вариант №1

3. Следующий этап — заготовка металлических пластин, с помощью которых мы будем фиксировать изготовленные нами поперечины для багажника.

   Изготовление рейлингов. Вариант №1

4. Далее нужно будет все покрасить или покрыть термоусадкой.
5. Завершающим этапом будет монтаж всей конструкции на рейлинги автомобиля.

   Изготовление рейлингов. Вариант №1

Этот вид багажника рекомендуется использовать только во время перевозки багажа, потому что из-за его плохих аэродинамических свойств, возможно, будут создаваться посторонние шумы во время движения.

Вариант №2. Этот вариант будет не настолько практичен, как первый, и потребует нарушения целостности рейлингов автомобиля. Итак, нам необходимы:

• профильная труба, изготовленная из алюминия;
• анкерные крепления, с крючками на конце;
• винты М6 (М8).

  Изготовление рейлингов. Вариант №2

Процесс изготовления поперечин своими руками будет следующим:

1. Алюминиевый профиль (50*25мм, толщина стенки — 3 мм) режется нужной нам длины (расстояние между рейлингами).
2. В профиле необходимо просверлить отверстия под винты М6 и при этом учесть длину анкерного болта.

   Изготовление рейлингов. Вариант №2

3. В рейлингах автомобиля следует просверлить сквозные отверстия под анкер М8. Этот процесс требует внимательности и аккуратности. Отверстия должны быть просверлены на одинаковом расстоянии. Также надо учесть расстояние между крепежными элементами устанавливаемого наверх багажника. Кстати, бокс на крышу своими руками можно сделать исходя из нужных параметров вашего авто.
4. Перед установкой желательно покрасить или покрыть поперечины термоусадкой, используя фен. Так же все просверленные отверстия необходимо обработать антикором.
5. Далее процесс будет заключаться в следующем. В просверленное отверстие в рейлинге вставляется анкерный болт с крючком на конце. К нему приставляется металлический профиль. В просверленные дырки на квадратной трубе вставляются винты М6, которыми необходимо попасть в крючок на конце анкера.

   Изготовление рейлингов. Вариант №2

6. Следующий этап — затягивание болтов М6, а только потом — анкеров М8. Заранее нужно подложить под них увеличенные шайбы, чтобы увеличить площадь давления в местах креплений. Для страховки, чтобы болты не разбалтывались во время движения, рекомендуется законтрагаить их.

   Изготовление рейлингов. Вариант №2

Этот процесс изготовления и установки поперечин рекомендуется в случае постоянного их применения. После демонтажа перекладин сильно портится внешний вид автомобиля из-за просверленных рейлингов.

Вариант №3. Этот вариант будет более практичен, так как применяемые в нем материалы имеют более обтекаемые формы. Поэтому при движении автомобиля практически не создается никаких шумов. Но максимальная грузоподъемность данных поперечин не превышает 60 кг. Немного усилив представленный ниже метод, можно будет грузить до 90 кг. Но это потребует дополнительных расходов. Для изготовления перекладин нам понадобится:

• мебельный профиль, толщина стенки — минимум от 1 мм;

  Изготовление рейлингов. Вариант №3

• заглушки к мебельному профилю;
• U-образные крепления;

  Изготовление рейлингов. Вариант №3

• болты, гайки, шайбы;
• резина толщиной от 10 мм.

Сам процесс изготовления поперечин на рейлинги будет довольно прост. Главное — провести правильные замеры и не ошибиться:

1. В профиле нужно просверлить отверстия с учетом ширины профиля и диаметра U-образного крепления.

   Изготовление рейлингов. Вариант №3

2. Далее перекладины окрашиваются в необходимый цвет. Также можно применять термоусадочную трубку, стойкую к переменным погодным условиям. Все отверстия обрабатываются антикором.
3. На U-образный профиль одевается уплотнительная резина (также подойдет пористая трубка, которой утепляют трубы).

   Изготовление рейлингов. Вариант №3

4. Следующий шаг – процесс сборки всей конструкции и установки ее на рейлинги автомобиля. Для этого крепежные элементы устанавливаются под рейлинги автомобиля. Поперечина одевается на просверленные заранее отверстия. Между рейлингами и перекладинами ложится уплотнительный, изоляционный материал — резина. После этого все зажимается.

   Изготовление рейлингов. Вариант №3

Этот процесс изготовления поперечин является довольно простым и не требует никаких специальных навыков. Также преимущества этих поперечин для установки багажника — в том, что они могут устанавливаться на разное расстояние, в зависимости от перевозимых грузов и марки автомобиля.

Вариант №4. В этом случае необходимо, чтобы в рейлингах автомобиля были специально предназначенные крепежные отверстия. Для изготовления поперечин для багажника нам понадобится опыт в сварочных работах. Перечислим материалы, необходимые для создания перекладин:

• аэродинамический профиль;
• металлический уголок 50*50*4 мм;
• расходные материалы: болты, гайки, шайбы;
• краска, перчатки, кисточка;
• средства защиты глаз и дыхательных органов.

  Изготовление рейлингов. Вариант №4

Сам процесс изготовления будет заключаться в следующем:

1. Профиль режется отмеренной длины с учетом приваренных по бокам уголков.
2. Уголок режется длиной 20—25 см. Сразу же на нем отмечаются отверстия для крепежных болтов. Рекомендуется их также высверлить перед проведением сварных работ.
3. Далее необходимо сварить профиль и подготовленные уголки. Все сварные швы зачищаются и отбиваются от шлака, а просверленные отверстия обрабатываются антикором.
4. Готовую конструкцию желательно покрыть краской. Нельзя производить окраску только что сваренной поверхности, так как это приведет к быстрому ее отшелушиванию.
5. После полного высыхания можно монтировать все на свои места.

   Изготовление рейлингов. Вариант №4

Как можно отметить из опыта водителей, такое крепление поперечин не создает дополнительных шумов при движении авто при скорости более 100 км/ч. Также сам процесс изготовления не займет у вас более 2 часов. А монтаж и демонтаж при необходимости можно выполнить в течение 10 минут.

Как видите, сделать поперечины на крышу своими руками — довольно просто. Это процесс требует умения работать с электроинструментом, точности, немного времени (не более 2—3 часов), и умелых рук. Самостоятельное изготовление перекладин обойдется вам в 2, а то и 3 раза дешевле, чем их покупка в специализированных магазинах.

Автор: Лагода Владислав Федорович

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

Знакомство с дополнительным багажником

До определенного возраста меня мало волновал вопрос вместительности багажника. Но когда появилась своя семья, я понял, что универсальный автомобиль — это тот, который может принять на борт 3-4 пассажиров и плюс к этому иметь огромное пространство сзади для погрузки вещей этих самых пассажиров.

Когда мне посчастливилось купить свою машину, я сначала не обратил внимания на наличие рейлингов и возможность установки с их помощью дополнительного багажника. Но как же я был рад, заметив их перед поездкой на море. Не знаю, откуда у меня в доме столько вещей, но сложилось ощущение, что семейство решило взять буквально все. Я с ужасом смотрел на все новые и новые чемоданы и не понимал, как это впихнуть. Стоя на улице, увидел соседа, который также собирался в дальнюю поездку, судя по всему. Хотя он выносил вещи намного спокойнее. Я улыбался, поскольку реально оценивал вместимость багажника его Рено Дастер и количество багажа. Но когда багажник заполнился, вещи начали перемещаться на крышку.

Отличное решение, подумал я. Пока мои девочки собирались, быстренько почитал отзывы в Интернете, посмотреть видео и решил купить себе багажник. К счастью, его установка своими руками занимала немного времени. В продаже были доступны бу модели 2016 года, но для себя решил, что возьму лучше новенький.

А вот теперь решил поделиться с вами тем, что мне удалось узнать.

Рейлинги

Без рейлингов установить соответствующий багажник вы не сможете. Либо их придется делать самостоятельно, вносить изменения в кузовные конфигурации автомобиля и так далее. То есть теоретически это все реально, но придется потратить больше времени и денег по сравнению с автомобилями, где интегрированные рейлинги были предусмотрены изначально.

Установка возможна на любой автомобиля — Лада Ларгус, на Калину универсал, Шевроле, Хендай, немецкие, японские автомобили и так далее. Нужна лишь потребность в такой конструкции.

По сути, рейлинги — это рейки, расположенные параллельно на крыше автомобиля. Кроме реек, рейлинги включают крепление, держатели и уплотнители. Они не дают влаге проникнуть к металлу, тем самым защищают от коррозии.

Дуги изготавливают из высококачественных сортов металла и сверху покрывают порошковыми красками. Так сохраняется их внешний вид долгие годы. Даже если установка багажника не входит в ваши планы, рейлинги останутся хорошим декоративным элементом автомобиля.

Рейлинги делятся на два типа.

1. Универсальные. Такими аэродинамическими дугами могут оснащаться любые автомобили. Их можно купить и установить по мере необходимости на модели Опель, Хендай, Нива и пр. Купить их в Спб или любом другом городе не проблема;
2. Модельные. Такие выпускают конкретно под автомобиль. То есть для Сандеро Степвей, Skoda Yeti (Шкода Йети), Митсубиси Аутлендер, Киа Спортейдж и так далее.

Еще классификация предусматривает разделение на:

• Интегрированные. Их устанавливают непосредственно на заводе при производстве автомобиля;
• Съемные. Их можно монтировать дополнительно, если автовладелец этого желает.

Багажники

Вы можете выбрать экспедиционный крупный и вместительный багажник, либо обойтись компактной моделью для личных целей и транспортировки небольшого количества дополнительного багажа, который не влезает внутрь багажного отделения.

Важно не прогадать с размерами, чтобы багажник смотрелся красиво на автомобиле, выполнял свои задачи и не доставлял лишних проблем, не мешал открытию задней двери и пр.

Современный багажник, устанавливаемый на рейлинги — это пара поперечин, которые монтируются на основу крыши. Есть разные производители и цены, что влияет на качество изделий, их форму, сечение, используемые материалы.

Если опираться сугубо на производителя, то лучше обратить свое внимание на:

• Lux (Люкс);
• Thule;
• Amos alfa;
• Атлант.

Особенно это касается продукции Thule. Это шведский флагман, являющийся лидером данного сегмента на рынке. Хотя продукция достаточно дорогая, это полностью компенсируется качеством, надежностью и долговечностью.
