Диск сцепления в сборе

Сцепление является одной из составляющих трансмиссии автомобиля. При поломках этой системы дальнейшее движение затрудняется, иногда машина глохнет, а иногда просто не едет при нажатии на педаль акселератора. Рассмотрим, как произвести диагностику и замену элементов сцепления автомобиля ВАЗ 21099 своими руками.

Поломки системы сцепления ощущаются мгновенно, вот список основных симптомов.

1. Во время движения на подъем при нажатии педали газа машина не едет, несмотря на все увеличивающиеся обороты двигателя.
2. При движении по прямой значительно увеличивается время разгона, мотор часто перегревается, повышается расход горючего.
3. Во время остановки при одновременном нажатии на педаль тормоза и сцепления глохнет двигатель.
4. С трудом и хрустом включаются и выключаются передачи при движении автомобиля. При выключенном двигателе они переключаются без труда.
5. Утром при попытке завести автомобиль стартер с трудом крутит маховик, несмотря на выжатую педаль сцепления, а после завода мотор тяжело работает и через некоторое время глохнет.
6. Возникает шум при нажатии на педаль.
7. Во время переключения скоростей машина совершает рывок, иногда после него глохнет мотор.
8. Педаль выключения сцепления нажимается с трудом.
9. Полный ход педали превышает 16 см.

Причины и исправление неисправностей

Установка диска на машину

1 и 2 симптомы указывают на критический износ ведомого диска сцепления либо загрязнение его моторным маслом, натекшим из блока цилиндров или КПП из-за прохудившихся сальников этих агрегатов. Для более точного определения причины достаточно просто заглянуть в моторный отсек и посмотреть в окошко на крышке корпуса сцепления. Если на зубцах маховика присутствуют следы масла, значит, придется менять сальники. Если следов масла нет — требуется замена ведомого диска сцепления.

3, 4 и 5 симптомы указывают на неполное выключение механизма. Это происходит при поломке деталей привода, деформации ведомого и нажимного дисков, обрыве троса и неправильной регулировке привода сцепления ВАЗ.

6 симптом говорит о поломке пружин демпфера либо об изнашивании выжимного подшипника. 7 симптом свидетельствует о заклинивании ступиц колес на шлицах вала КПП. Их просто необходимо снять, почистить и смазать. 8 и 9 симптом указывают на то, что необходима замена троса и регулировка привода. Замена сцепления в сборе осуществляется также после покупки подержанного автомобиля.

Регулировка привода сцепления ВАЗ 21099 — очень простая процедура, выполняется она так.

1. Сначала нужно взять линейку и измерить расстояние, на которое перемещается педаль при нажатии. Если оно меньше 12,5 или больше 13,5 см, приступаем к регулировке.
2. Заглядываем в моторный отсек, снимаем аккумулятор, находим место, где трос проходит через кронштейн коробки переключения передач (рядом с катушкой зажигания). С обеих сторон кронштейна он закреплен регулировочными гайками.
3. Если нам нужно увеличить ход педали, поворачиваем по часовой стрелке гайку, находящуюся ближе к салону автомобиля. Если же наоборот, необходимо уменьшить ход, поворачиваем по часовой стрелке гайку, которая ближе к переднему бамперу.
4. Снова измеряем расстояние линейкой: если оно в рекомендованных пределах, регулировка завершена.

Замена троса — тоже не очень сложная задача.

1. Открываем капот, откручиваем регулировочные гайки.
2. Вынимаем трос из кронштейна КПП.
3. Снимаем его с вилки сцепления.
4. Перемещаемся в салон, сбиваем стопорную шайбу с пальца педали и снимаем наконечник троса.
5. Вытаскиваем резиновую прокладку из щита передка со стороны моторного отсека и вынимаем наконечник наружу.

Трос снят, теперь устанавливаем новый в обратном порядке. После установки снова требуется регулировка.

ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.

Как устранить проблему

Для решения поломки выполним следующие действия:

• в моторном отсеке, в кронштейн, расположенный на картере коробки передач, встроена оболочка троса привода, на которой и располагаются гайки, регулирующие сцепление. Всё это дело находим;
• нашли гайки и делаем следующее – берём уже приготовленные ключи на 17 и беремся за обе гайки этими ключами;
• ослабляем ту что у резиновой обмотки (вне кронштейна), далее нужно крутить вторую гайку (в кронштейне), крутить её нужно по часовой стрелке, чтобы педаль опускалась к полу или против часовой, чтобы поднималась от пола. В моём случае я крутил по часовой, по первому результату у меня было 25 см, нужно было опустить педаль к полу;
• для проверки результата подтягиваем контролирующую гайку (вне кронштейна), пару раз нажимаем на педаль, измеряем результат, если педаль снова не на месте, то повторяем регулировку, до получения нужного результата. Когда нужный результат достигнут, затягиваем все гайки и на всякий случай ещё раз проверяем педаль (нажимаем несколько раз).

Готово! Не сложно, правда? Думаю с таким ремонтом справиться любой автовладелец.

Сложные процедуры

Замена сцепления на ВАЗ 2108-21099 — процесс трудоемкий и долгий. Для его осуществления сначала нужно снять коробку переключения передач. После того как КПП снята, можно приступать к следующим операциям.

Замена тросика сцепления

Замена вилки и выжимного подшипника.

1. Снимаем при помощи отвертки защитный чехол вилки.
2. Откручиваем болты крепления корзины сцепления и снимаем ее.
3. Отжимаем при помощи отвертки пружину с лапок муфты выжимного подшипника.
4. Снимаем подшипник.
5. Снимаем пружину.
6. Откручиваем 3 болта и снимаем направляющую втулку подшипника.
7. Цепляем отверткой за специальный выступ и снимаем пластмассовую втулку вилки.
8. Выводим ось вилки из опорной втулки и вынимаем ее из корзины.

Разборка завершена, теперь устанавливаем новые детали в обратном порядке. При установке необходимо смазать втулки вилки смазкой ШРУС-4.

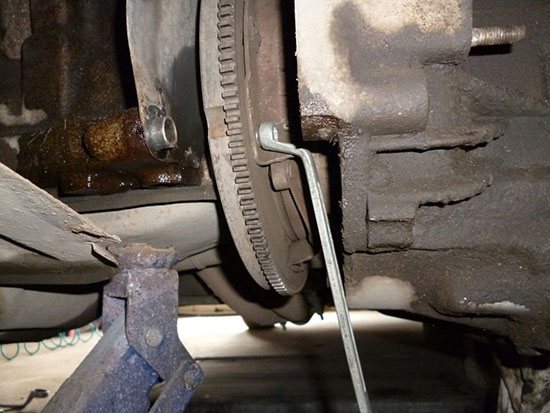

1. Для начала снимаем корзину и стопорим маховик.
2. Откручиваем 6 болтов крепления кожуха к маховику.
3. Аккуратно снимаем кожух сцепления вместе с ведомым диском, придерживая его рукой.
4. Осматриваем все детали на предмет трещин и износа. Бракованные детали заменяем.
5. Собираем все в обратном порядке.

Порядок операций

Для выполнения ремонтных работ автомобиль нужно установить на смотровую яму, поставить его на «ручник», отсоединить минусовую клемму для обесточивания бортовой сети, снять брызговик мотора. Теперь можно приступить к разборке:

1. Установить домкрат, который будет временно заменять переднюю пару колес. На них нужно открутить гайки, снять шасси и отложить их в сторону.
2. Чтобы вывести контактную деталь шаровой опоры из ступицы, нужно выкрутить болты.
3. Вместо 2 верхних обычных болтов нужно установить крепежи ГБЦ.

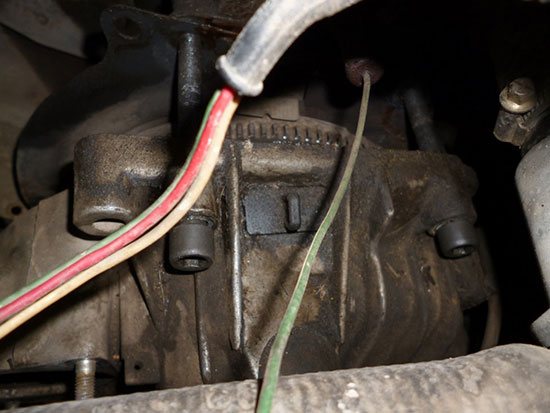

Теперь можно снять стартер, он крепится на трех гайках, которые нужно выкрутить.

На этом этапе необходимо установить домкрат под двигатель. После этого открепляется боковая опора мотора.

После этого можно отсоединить заднюю опору мотора и открутить кулису КПП переключения передач.

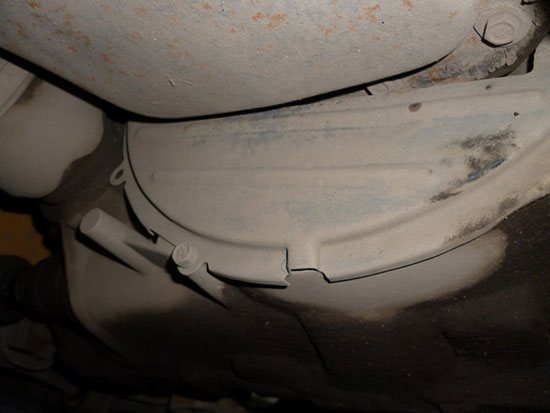

Со сцепления необходимо демонтировать защитный кожух.

• Коробка крепится несколькими болтами, сначала нужно отвернуть передний.
• Теперь доступна трансмиссия, сначала откручивается задняя гайка.

  Со стороны левого крыла расположены болты коробки передач, их нужно выкрутить до упора и снять КПП. Важно проследить, чтобы концевик узла лег на рычажную растяжку. Так образуется щель, которая позволит снять сцепление. IMG9



  Разборка завершена. На этом этапе остается направляющая для сцепления. Ее нужно тщательно смазать. После этого на направляющую можно надеть выжимной подшипник.

• Последующие операции выполняются в порядке обратном вышеописанным действиям. Важно! Выполняя работы не нужно спешить. Все операции выполняются последовательно и спокойно. Проследите, чтобы после сборки не осталось «лишних» запчастей.

Как выполняется замена сцепления ВАЗ 21099, смотрите на этом видео:

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки

Особенности

Нажатие педали сцепления становится тугим

Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип

С трудом включается первая и задняя передача

Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП

Автомобиль не тянет

Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости

Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

• Любая последующая поездка может оказаться последней для автомобиля;
• Диск сцепления перегреется, что приведет к разрушению накладки;
• Помимо замены подшипника, придется заменить и полностью диск сцепления;
• Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Замена

Далеко не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

Компоненты ВП

Потому дважды подумайте перед тем, как принимать окончательное решение. Всегда есть возможность обратиться на автосервис.

Для работы вам потребуется следующий набор инструментов и материалов:

• Набор гаечных ключей;
• Домкрат;
• Несколько прочных кирпичей;
• Новый выжимной подшипник;
• Набор отверток;
• Тара для слива трансмиссионной жидкости;
• Держатель сцепления;
• Гараж с ямой или подъемный механизм.

Всю процедуру замены лучше разделить на два основных этапа.

1. Снятие коробки передач.
2. Замена подшипника.

Многие допускают ошибку, чрезмерно расслабляясь, поменяв наконец-то подшипник. На практике обратная сборка зачастую доставляет больше проблем, чем демонтажные работы. Учтите это.

Демонтаж КПП

1. Разместите автомобиль над ямой или эстакадой.
2. Поднимите капот, снимите с аккумуляторной батареи минусовую клемму и откиньте ее в сторонку.
3. Отключите провод массы от картера сцепления.
4. Отверткой демонтируйте брызговик двигателя. Для этого нужно открутить несколько саморезов, которыми брызговик удерживается на элементах боковых крыльев. Для ВАЗ 2109 используется ключ на 8. Демонтировав все имеющиеся там саморезы, снимите части брызговика двигателя и пока уберите их.
5. Отключите тягу привода коробки передач. Для этого используется ключ на 13, которым ослабляются болты хомута. Далее отверткой разводятся концы хомута и элемент отсоединяется от КПП.
6. Обязательно отключите датчик оптики заднего хода.
7. Поставьте под задние колеса автомобиля упоры или кирпичи, чтобы машина не двигалась.
8. Снимите передние колеса, ослабив предварительно болты и подняв переднюю часть кузова. Сняв колеса, уложите под кузов заранее подготовленные кирпичи.
9. Ключом на 17 с обеих сторон откручиваются гайки крепления шаровой опоры к поворотному кулаку.
10. Растяжка отводится в сторону, откручивают крепежные винты левой растяжки к рычагу подвески автомобиля.
11. Гаечным ключом на 10 демонтируйте крепежи нижней крышки картера сцепления.
12. Снимите опоры коробки передач. Это делается следующим образом. Подставьте под двигатель опоры или кирпичи, а под коробку домкрат. Открутите крепежные винты опоры к кузову ключом на 17. Сняв болт, снимите кронштейн опоры, открутив несколько соответствующих гаек.

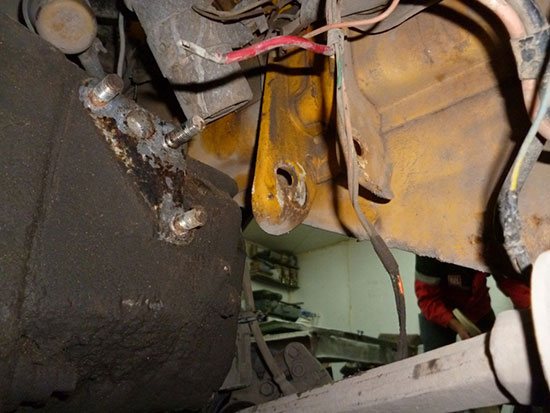

13. Переходим непосредственно к демонтажу КПП. Ключом на 19 откручивают крепежи картера сцепления к блоку цилиндров. Домкратом немного опустите коробку передач и отведите ее в сторону от двигателя. Опускайте, пока из коробки не начнет выходить первичный вал.
14. Заручитесь поддержкой напарника, поскольку одному снять КПП достаточно сложно.
15. Убедитесь, что первичный вал коробки не опирается на лепестки пружины сцепления. Если такую ситуацию допустить, вы их попросту повредите.
16. Аккуратно поставьте коробку передач на опоры, стараясь ее не задеть. Иначе ремонт будет стоить куда дороже, чем покупка нового подшипника.

Как делается замена диска сцепления ВАЗ-2109 без снятия коробки

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания. Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

1. Сцепление «ведет». Мощность мотора падает.
2. Наблюдается пробуксовка узла или происходит неполное включение.
3. При переключениях передач слышны щелчки.
4. Происходит самостоятельное выключение сцепления.
5. Замечается вибрация при нажатии педали сцепления.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

1. Демонтируйте колеса и уберите подальше от машины.
2. Демонтируйте рулевые наконечники, освободите стойки.
3. Отвинтите болты крепления шаровой опоры.
4. Снимите защиту двигателя посредством троса.
5. Следующим шагом необходимо слить масло с коробки.
6. Ослабьте гайку кулисы, снимите ее.
7. На двух подушках выкрутите гайки.
8. Под двигатель подведите домкрат или соорудите иную опору.
9. Отключите датчик заднего хода.
10. От стартера отключите провода, вывинтите гайки и демонтируйте его.
11. На защите маховика и вилке выкрутите гайки.
12. На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
13. Выкрутите болты фиксации к блоку коробки передач.
14. На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины. В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать

На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы

Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

• При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
• При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

• ключи на 8, 10, 13, 17 мм;
• динамометрический ключ, торцовая головка на 8 мм;
• домкрат;
• ёмкость для слива масла;
• смотровая яма или подъёмник.
• отвёртка плоская, молоток.

Неисправности сцепления и способы их устранения

Автомобиль — это целая система, но она полностью изучена человеком и каждый симптом неисправности соответствует правилам устранения. Ниже приведены практически все причины неисправностей сцепления и способы их устранения.

Повышенный шум при включении

• Если наблюдается повышенный шум, когда включается сцепление, это свидетельствует об износе или повреждении выжимного подшипника. Может происходит и утечка смазки из выжимного подшипника. Способ устранения — замена подшипника (пошаговая инструкция процесса приведена ниже).
• Повышенный шум при включении сцепления также может быть вызван поломкой демпферных пружин, которые составляют конструкцию ведомого диска сцепления. В этом случае придется заменить уже сам ведомый диск.

Рывки

• Если при переключении сцепления наблюдаются рывки, то возможно произошло замасливание фрикционных накладок. Устранение — тщательно промыть специальной жидкостью поверхности накладок и обязательно заменить изношенные сальники коробки и двигателя.
• Рывки могут быть вызваны заеданием в приводе выключения сцепления. Чтобы устранить эту неисправность, для начала следует найти причины, способствующие заеданию. После чего эти самые детали заменить.

Буксование сцепления

• Если сцепление включается неполностью, то речь может идти о повышенном износе или пригорании фрикционных накладок. Способ устранения — замена накладок.
• Также это может быть вызвано замасливанием тех же накладок. Способ устранения такой же, как при обычном замасливании — промывание уайт-спиртом и замена сальников.
• Сцепление может буксовать вследствие повреждения или заедания привода. В данном случае нужно будет опять найти детали, которые способствуют заеданию и заменить.

Сцепление ведет

• Если сцепление не буксует, а ведет, это может свидетельствовать о недостаточно полном ходе педали. Методом регулировки привода выключения сцепления неисправность можно устранить.
• Сцепление может заедать и при короблении ведомого диска. В этом случае диск либо заменяют, либо выправляют.
• Заедание ступицы ВД также может стать причиной того, что сцепление ведет. Нужно просто очистить шлицы и промыть их спиртом. Если сами шлицы сильно изношены, то следует заменить первичный вал.
• При перекосе или короблении нажимного диска заменяют кожух сцепления.
• Если ослабились заклепки или поломалась фрикционная накладка, сцепление будет включаться опять же не до конца. В этом случае накладки заменяются, либо проверяется биение.
• Может быть нарушена работоспособность и функционирование троса привода сцепления. Трос заменяют и все начинает работать по-прежнему.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

1. Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
2. Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
3. Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 – это один из самых ремонтопригодных автомобилей отечественного производства. Но это вовсе не значит, что его узлы и агрегаты нужно доводить до плачевного состояния. Хотя даже при бережной эксплуатации любая деталь рано или поздно выйдет из строя. И сегодня мы рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция

Итак, для начала нам необходимо поддомкратить переднюю часть машины и снять 2 колеса. Далее следует отсоединить от коробки передач трос сцепления при помощи двух ключей на 17 и демонтировать его.

Трос спидометра извлекается легко без каких-либо специальных инструментов от КПП. После этого нужно открутить крепежные болты шаровой опоры к кулакам. Здесь нам тоже понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головкой на 24).

Теперь следует открутить болты на левом кронштейне растяжки и повернуть деталь на 90 градусов вниз.

Дальше отсоединяем массу от коробки передач. Делается это при помощи ключа на 13. Дальше следует открутить нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров.

После откручиваем от кузова заднюю опору двигателя и хомут привода переключения скоростей. Перед этим необходимо вынуть привод передач. На этом этапе наша коробка передач практически готова к демонтажу. Осталось лишь открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем.

Теперь аккуратно наклоняем мотор и снимаем коробку передач. Трансмиссия остается висеть на приводах.

При помощи головки на 8 откручиваем корзину сцепления и тут же заменяем выжимной подшипник. Далее следует установить новый диск, используя при этом оправку для центровки. На этом все. Сборка коробки передач производится в обратной последовательности.

Именно так и происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от своих собратьев модели 21099 и 2108. Поэтому данную инструкцию можно применять на всех ВАЗах «девятого» и «восьмого» семейства. Не является исключением и замена вилки сцепления. ВАЗ 2109 – не единственный автомобиль, на котором можно использовать данный метод ремонта.

Способ №2

Можно воспользоваться и другим способом замены. В принципе, его алгоритм не отличается от вышеописанного, но здесь есть свои нюансы. Главное отличие этого способа заключается в том, что вместо 2 верхних крепежных болтов КПП поочередно вкручиваются детали крепления головки блока. Резьба на них такая же, однако по размерам они несколько длиннее штатных.

После этого коробка передач демонтируется от двигателя и висит на этих болтах, а задняя ее часть удобно ложится на растяжку. После того как произойдет замена сцепления, ВАЗ 2109 по-прежнему остается неподвижным, и в это время КПП придвигается к болтам к ДВС. Пользуясь таким способом, можно даже не центровать сцепление.

Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто нажать на них посильнее, после чего поменять их на стандартные (то есть на те, которые короче).

Преимущества данного способа замены сцепления заключаются в том, что здесь не обязательно:

• Снимать стартер.
• Сливать масло с трансмиссии.
• Откручивать тросик спидометра.
• Выдергивать шарниры равных угловых скоростей из КПП.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять данную деталь собственноручно. Итак, что необходимо делать? Для начала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая место нахождения этих деталей. Далее из кронштейна извлекаем нижний наконечник троса.

Будьте внимательны! Эту операцию следует производить с особой аккуратностью, так как здесь возникает риск деформации наконечника. Дальше отсоединяется поводок возле рычага выключения сцепления, а с пальца педали вынимается стопорная трубка.

После этого отсоединяем наконечник троса с педали и в отверстии щита извлекаем резиновую подушку таким образом, чтобы через него можно было вытащить наконечник троса.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Заключается замена диска сцепления в следующем. Сначала с машины снимается защита картера и сливается из трансмиссии масло. Далее откручиваются колеса и ступичные гайки. При этом автомобиль ставится на специальные опоры.

Съемником наконечник освобождается от стойки, затем извлекается тормозной элемент. Затем вынимаются шаровые опоры, стартер и шарнир равных угловых скоростей. Последний можно извлечь при помощи монтировки. Далее с машины отсоединяется тросик сцепления и вынимается карданный вал.

После того как трос спидометра тоже будет находиться в нейтральном (свободном) состоянии, отключается датчик включения задней передачи и извлекаются ШРУСы. Далее убирается крышка, которая закрывает маховик снизу. Затем откручиваются элементы крепления коробки к двигателю. Под трансмиссию подкладываются опоры.

После замены подшипника вынимается корзина сцепления и устанавливается новый диск. Вся эта процедура завершается центровкой. Сборка элементов производится в обратной последовательности.

Заключение

Итак, мы выяснили, как производится самостоятельная замена сцепления. ВАЗ 2109 – это тот автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой же неисправности гнать его в автосервис.
