Нередко у автовладельцев возникает ситуация, когда не горят задние стоп-сигналы. Опытный автомобилист может догадываться, в чем может быть причина. Поэтому ему не составит труда определить источник неисправности, устранить проблему. Новичкам же и неопытным владельцам желательно обращаться к специалистам или изучать достоверную информацию по ремонту автомобиля.

В данной статье изложены основные причины такой неисправности и даны рекомендации по ее устранению. Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.

Причины неисправности

Основными причинами такой неисправности являются:

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях;
• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Такие неисправности обычно могут возникнуть на автомобилях с большим пробегом. Однако бывают и исключения.

Ремонт лягушки тормоза

Ремонт дополнительного стоп сигнала на ваз 2115 .

Почему у меня не работают стоп сигналы

Когда ваши стоп-сигналы не работают, это обычно происходит из-за перегоревшего предохранителя, изношенного или сломанного выключателя стоп-сигнала или перегоревшей лампочки.

А на большинстве транспортных средств система стоп-сигнала обычно представляет собой простую цепь, которая включает выключатель стоп-сигнала, лампочки или лампы, предохранитель и проводку, соединяющую эти устройства. Таким образом, устранение неполадок в системе, как правило, относительно просто, и то, что обычные владельцы автомобилей могут сделать самостоятельно.

В этом руководстве вы найдете наиболее распространенные проблемы, связанные с стоп-сигналами. Просто перейдите в соответствующий раздел для вашего конкретного состояния стоп-сигнала:

• Один или несколько источников света не работают (хотя работает хотя бы один источник света).
• Ни один из стоп-сигналов не работает.
• Стоп-сигналы остаются включенными и не гаснут.

ПРИМЕЧАНИЕ. Данное руководство посвящено аналоговым (механическим) выключателям стоп-сигналов, а не цифровым датчикам, включенным в некоторые современные транспортные средства.

Если неисправен только один стоп-сигнал, проверьте эту часть цепи.

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага. Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него.

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Почему не горят стоп сигналы на ваз 2107

Схема электропроводки ВАЗ 2107 довольно проста. Выявить и устранить поломку можно самостоятельно. Если не горят стоп сигналы на ваз 2107, то неисправность следует искать в определенных местах. Для определения проблемы потребуется тестер, ластик, два куска провода и гаечные ключи.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
2. Вышел из строя предохранитель.
3. Вышла из строя лягушка тормоза.
4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

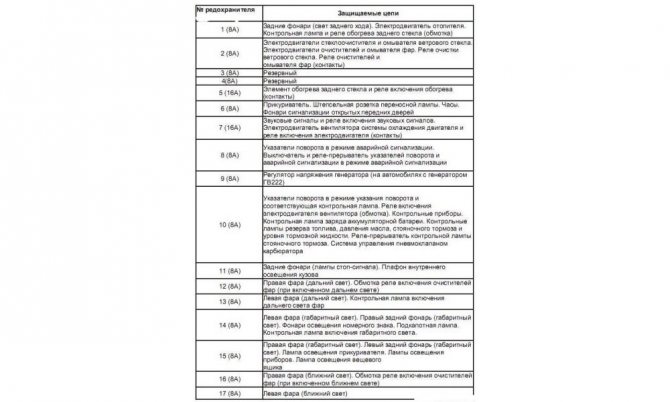

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Заключение

Основные неисправности стоп сигналов мало отличаются от неисправностей любой электрической цепи ВАЗ 2107. Зная характерные признаки, можно произвести ремонт самостоятельно даже в полевых условиях. Для предотвращения возникновения поломок в цепи необходимо следить за чистотой электрических соединений и предотвращать попадания на них воды. Не следует резко или сильно дергать элементы электрических соединений. Следует регулярно проверять целостность ламп в плафоне. Их потемнение говорит о необходимости замены в ближайшее время. Следует устанавливать предохранители в цепи электропитания только расчетного номинала. Это предотвратит выход блока предохранителей из строя и предотвратит оплавление изоляции самой электропроводки в случае короткого замыкания. Необходимо регулярно прочищать контактную группу платы фонарей. Задние фонари со стороны багажника должны быть закрыты защитной пластмассовой накладкой. В случае поломки внешней пластмассы фонарей, ее следует заменить для предотвращения попадания в фонарь воды и грязи.

Не горит отдельный стоп-сигнал

Если только один стоп сигнал не горит, то наиболее вероятна неисправность лампы или плохой контакт в патроне. В этом случае нужно разобрать обшивку багажника с той стороны автомобиля, где выявлен не горящий сигнал. При необходимости снять блок ламп, вынуть их из патронов или держателей, внимательно осмотреть контакты в патроне и на цоколе лампы.

Наличие ржавчины, следов окисления (белый или зеленоватый налет), закопчения, а также пыли или влаги подтверждает, что стоп-сигнал не горит по причине отсутствия или плохого контакта в цепи. Очистка указанных мест поможет устранить неисправность. Для снятия ржавчины и окислов понадобится острый предмет, например, отвертка. Также необходимо проверить исправность лампы. Для этого можно воспользоваться мультиметром или напряжением бортовой сети, подведенным к лампе проводами через предохранитель. Перегоревшую лампу заменяют аналогичной новой.

Не работают стопы ВАЗ 2114 (2113)

Автомобиль ВАЗ 2114 (2113) оборудован стоп-сигналами в задних фонарях (по одному в каждом фонаре). Плюс, дополнительный стоп-сигнал в спойлере на задней двери.

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности

Не работать может либо один стоп-сигнал, либо сразу два.

— Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

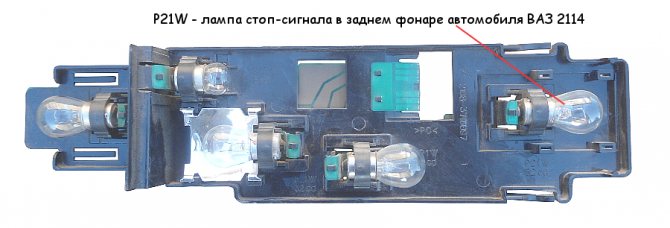

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

— Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

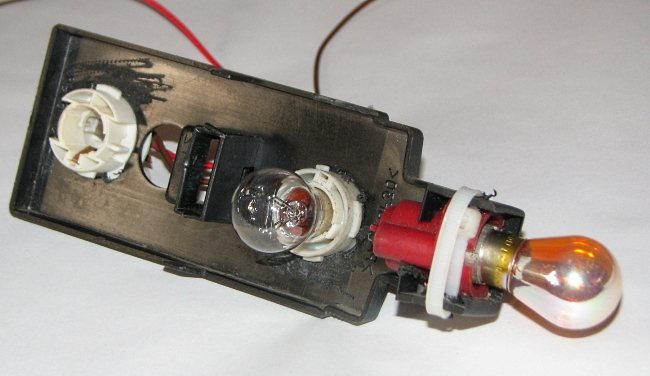

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

— Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

— Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

— Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

— Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

— Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

— «Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

Стопы (стоп-сигналы) в задних фонарях автомобиля ВАЗ 2114, 2113, схема подключения

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FB и в Одноклассниках — Twokarburators OK

Еще статьи по электрооборудованию автомобиля ВАЗ 2114 (2113)

— Схема подключения вентилятора радиатора ВАЗ 2114

— Схема подключения генератора ВАЗ 2114, 2113, 2115

— Провода задних фонарей автомобиля ВАЗ 2115

— Схема подключения электростеклоподъемников на ВАЗ 2113, 2114, 2115

— Габариты ВАЗ 2113, 2114, схема подключения

— Очиститель стекла задней двери ВАЗ 2114, схема подключения

Сравнительный тест ремонт авто

— Не работают стоп-сигналы ВАЗ 2108, 2109, 21099

Не горит дополнительный стоп-сигнал

Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

При их наличии необходимо отрезать поврежденный конец провода, заново зачистить его и подключить к патрону. Если кабель оборван в другом месте, целесообразно протянуть новый. При этом лучше использовать более толстый провод (чтобы избежать повторения неисправности).

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Неисправность генератора автомобиля

Светодиодные лампы очень чувствительны к броскам напряжения в бортовой сети (вместе с ним происходит увеличение тока через светодиоды, что приводит к их разрушению). Напряжение может увеличиваться при неисправности компонентов генератора (а именно стабилизатора). Особенно часто это проявляется на отечественных автомобилях ввиду более низкого качества производства комплектующих по сравнению с более известными брендами.

Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели (при условии применения светодиодных ламп), следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.

Такая неисправность может возникать периодически и связана с износом всего генератора. Если на ВАЗ 2115 не горят стоп-сигналы и часто происходят другие поломки, следует также подумать о его замене на более надежный автомобиль (в отдельных случаях это выгоднее, чем постоянно вкладывать деньги в бесконечные ремонты).

Неисправность стоп-сигналов совместно с другими указателями

Довольно часто лампа стоп-указателя используется вместе с габаритным освещением автомобиля. В одном баллоне находится две нити накаливания, один конец которых соединен с цоколем, а два других выведены на отдельные контакты. Если не горят стоп-сигналы и габариты, наиболее вероятна потеря контакта в месте их соединения с кузовом («массой») автомобиля или в патроне. Это может случиться из-за обрыва провода или окисления. Оборванный конец соединяют с клеммой пайкой или обжимом. Окислы счищают острым инструментом (ножом или отверткой), после ремонта место соединения целесообразно покрыть краской или солидолом для предотвращения повторного окисления.

Достаточно редко встречается неисправность, когда на машине не горит не только стоп-сигнал, но и остальные указатели. Обычно это наблюдается на машинах «утопленниках», так или иначе побывавших в воде (в результате неосторожного вождения или ДТП). Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков. Ее наличие и приводит к усиленному окислению токопроводящих поверхностей. В таком автомобиле, устранив неисправность одной системы, нельзя быть уверенным, что она не появится повторно.

Принцип работы стоп-сигнала

Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.

В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.

Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.

Датчик замедления стоп-сигналов

Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно. Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность.

Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.

Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.

Лазерный стоп сигнал на любой автомобиль

Другие причины неисправности стоп-сигналов

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.
