Многорычажная подвеска – что это?

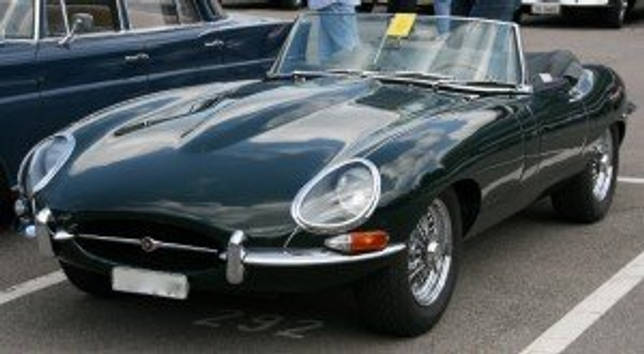

Первым серийным автомобилем, на котором установили подвеску нового типа, был Jaguar E-type 1961 года выпуска. Со временем ее с успехом стали применять и на передней оси автомобилей, как, например, на некоторых моделях Audi. Применение многорычажной подвески придает автомобилю изумительную плавность движения, превосходную управляемость и способствует снижению шума.

В данной конструкции крепление ступиц колес осуществляется при помощи четырех рычагов, что позволяет регулировку в продольной и поперечной плоскостях. Конструкция многорычажной подвески состоит из следующих узлов и деталей:

• продольные рычаги;
• поперечные рычаги;
• подрамник;
• опора ступицы;
• амортизаторы;
• пружины.

Основным несущим элементом подвески выступает подрамник, к нему фиксируются поперечные рычаги, соединенные с опорой ступицы, что в свою очередь обеспечивает ее поперечное положение. Многорычажная задняя подвеска, которую устанавливают на современных автомобилях, состоит из трех или пяти поперечных рычагов.

Это интересно: Демонтаж и замена вентилятора печки на «Рено Меган» 2 (3) своими руками

Идеальная многорычажная подвеска Mazda Millenia

Независимая подвеска автомобиля

Недостатки многорычажной подвески автомобиля

При всех многочисленных преимуществах огорчает высокая стоимость автомобиля, оснащённого многорычажной подвеской, что вызвано усложнением конструкции. Как правило, чем устройство сложнее, тем выше его цена, дороже обслуживание и ремонт. Особенности строения подвески влекут за собой и другой недостаток – уровень надёжности снижается, поскольку все эти шарниры, сайлент-блоки, а также прочие компоненты изнашиваются и требуют периодической замены. Подвеска исправно служит до 100 000 километров, но в тяжёлых условиях сроки значительно сокращаются, приближая дату замены элементов. Передняя многорычажная подвеска по стоимости дороже задней, поэтому не всегда целесообразно приобретать авто конкретно в таком варианте исполнения. Добавление рычагов с шаровыми соединениями повышают стоимость всей схемы ходовой. Дороговизна элементов и ремонта оправдывается лишь в случае с автомобилем класса люкс. Именно с такими неудобствами и связан тот факт, что подвеска Multilink миновала большую часть авторынка и на основной массе машин не ставится. Наибольшую популярность приобрела подвеска для задней оси, она конструктивно проще, стоимость изготовления и конечная цена ниже.

Балка или многорычажная подвеска. Что лучше? Просто о сложном

Сказать однозначно, что один вид подвесок лучше или хуже другого нельзя, разные системы предлагают свои преимущества использования, так что скорее оснащение ходовой определённого вида адаптировано под конкретное назначение авто. При этом и у каждого водителя собственные требования к авто, так что объективного мнения на этот счёт нет.

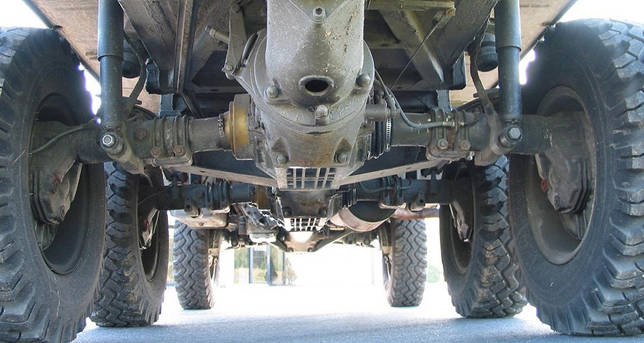

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

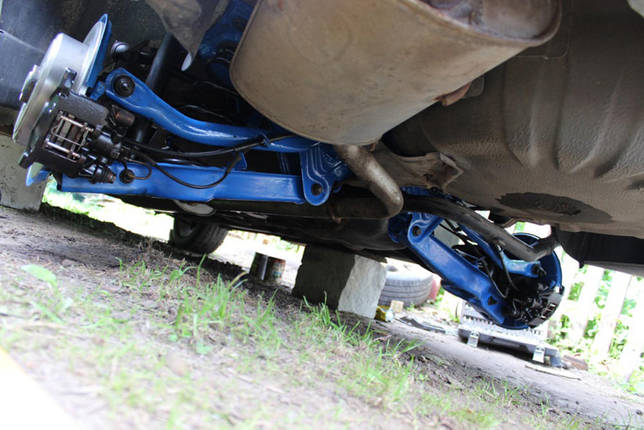

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

• Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
• Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
• Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
• Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
• Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
• Снижение массы за счёт применения в строении системы элементов из алюминия;
• Поперечная и продольная регулировка улов положения ступицы;
• Защита от шума и вибраций;
• Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Устройство многорычажной подвески

Появившаяся еще в середине века многорычажная подвеска до недавнего времени считалась атрибутом дорогих автомобилей представительского класса. Но оптимизация технологии изготовления деталей позволила устанавливать ее даже на бюджетные авто.

В основе конструкции независимой многорычажной подвески лежат несколько рычагов (верхние, нижние, продольные, поперечные). Принцип привязки ступицы к кузову сильно напоминает классическую двухрычажную подвеску. Существует множество вариантов исполнения подвески, причем, как для передних, так и для задних колес.

Подробно рассмотрев устройство и работу одной из них, несложно понять общий принцип функционирования многорычажки.

3 — подрамник. Является несущей конструкцией. Он крепится к кузову с помощью сайлентблоков, обеспечивая гашение вибраций. Все поперечные рычаги (один верхний и два нижних) соединены с подрамником.

9 — верхний рычаг. Он шарнирно соединяет опору ступицы с подрамником, позволяя ей совершать колебания в вертикальной плоскости. Соединения обеспечивают резино-металлические сайлентблоки.

6 — поперечный нижний задний рычаг. Функция его та же, что и у верхнего рычага, только поддерживает опору ступицы снизу. Если дальше не рассматривать подвеску, то получился макет двухрычажной версии.

10 — поперечный нижний передний рычаг. Он удерживает ступичный узел от поперечного смещения. Соединен он не жестко. Следовательно, колесо имеет определенное смещение в указанном направлении. На гладком, но неровном покрытии (продавленный асфальт) многорычажка обладает эффектом подруливания. Этим обеспечивается отличная управляемость.

11 — продольный нижний рычаг. Он удерживает ступицу от смещений в продольном направлении.

5 — регулировочные болты. Даже задняя подвеска имеет определенный угол установки колес. Данные болты служат для его регулировки.

Это интересно: МФО в Казахстане

Пружина — 7 опирается одним торцом в нижний задний рычаг, а другим — в специальный отлив в поперечине подрамника.

Амортизатор — 2 монтируется отдельно от пружины, не загромождая пространство.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага — по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

История создания многорычажной подвески

Пионерами создания серийного автомобиля с многорычажной подвеской были инженеры компании Porsche. В 1979 году на модели 928 впервые появляется многорычажная задняя подвеска. Решение было простым, как все гениальное: чтобы предотвратить нежелательное перемещение колеса в продольном направлении, они добавили к уже существовавшей конструкции два вспомогательных рычага.
В 1982 году подобная схема была реализована на Mercedes-Benz 190. По сравнению с подвеской Porsche 928, она была серьезным шагом вперед. Инженеры «научили» заднее нагруженное колесо отклоняться внутрь поворота, то есть подруливать передним колесам. Благодаря этому автомобиль проходил виражи «как по рельсам».

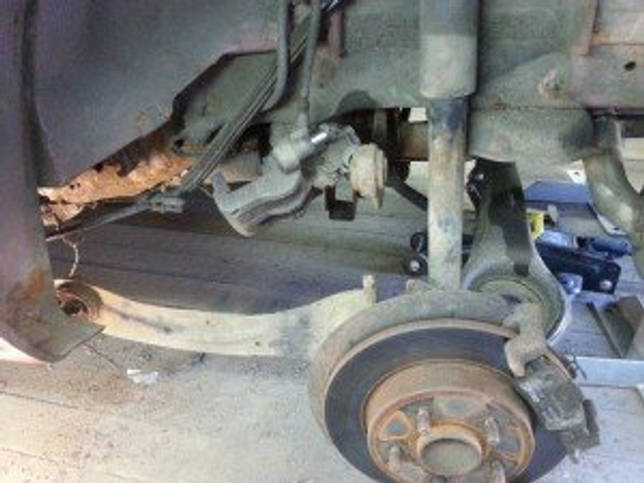

Диагностика и ремонт задней подвески

Теперь переходите к задней подвеске. Тут деталей меньше, но это вовсе не значит, что нужно быть менее внимательными. Опять же начинаем все с амортизаторов. Далее вашего внимания должны удостоиться тяги и уплотнители. Особенностью задней подвески является соседство выхлопной трубы, которая также может производить похожий на поломку подвески звук, если она плохо закреплена, расшаталась или прислонилась к какой-то детали, создавая трение и постукивание. Глушитель внимательно обследуют, можно покачать его в разные стороны, вероятно, это уберет странный стук, также осмотрите крепление.

Итак, осмотр закончен, узлы подтянуты, частичная замена произведена. Пожалуй, это «первая помощь» вашему автомобилю. Прочий ремонт потребует более сложного технического оснащения и квалификации. Не поленитесь залезть под «брюшко» машины, если услышали подозрительный стук. Естественно, на СТО вам починят любую неисправность, но есть вероятность, что вы попросту переплатите за минутную замену резиновой прокладки или еще за какую-то незначительную операцию.

Диагностика подвески БМВ

• Распечатать

Главная →

Обслуживание и Ремонт →

Ходовая часть →

Это интересно: Обезжиривание кузова – необходимый этап покраски автомобиля

Достоинства и недостатки многорычажной подвески

Между тем с ростом скорости потребовалось изменить заднюю подвеску переднеприводных машин. Зависимая схема уже не годилась для скоростных прохождений связок поворотов.

Впервые многорычажные подвески стали использоваться в раллийном спорте. Такая подвеска действовала независимо, то есть правая и левая части шасси не были связаны одной балкой и крепились к кузову сепаратно через систему рычагов. В многорычажной подвеске для крепления ступицы колеса используется не менее четырех рычагов, что обеспечивает независимую продольную и поперечную регулировки колеса.

Вопрос-ответ

Что лучше — пневмоподвеска или пружинная подвеска?

Рычаги могут удерживать кузов в прямом положении, благодаря чему машина перестает крениться при боковых перегрузках. Поэтому в виражах корма лучше цепляется за дорогу и позволяет проходить повороты на высокой скорости.

Кроме того, многорычажная подвеска обладает подруливающим эффектом, благодаря чему в поворотах она «забрасывает» корму в сторону заноса, придавая машине элементы избыточной поворачиваемости. Тем самым автомобиль способен проходить виражи гораздо большей крутизны без сноса.

Плюсы многорычажной подвески:

• правое и левое колеса независимы друг от друга, благодаря чему снижаются крены при боковых перегрузках;
• низкий вес деталей шасси по сравнению с торсионной балкой;
• хорошая управляемость и отличное сцепление с дорогой;
• возможность тонких настроек, из-за чего автомобиль получает более спортивный характер.

Проверка для бестселлеров. Какие седаны лучше всего справляются с ямами? Подробнее

Стабилизатор

Многорычажная в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Конструкция многорычажной подвески и принцип ее работы

Как известно, вся гениальность в простоте. Именно этим принципом руководствовались создатели многорычажной подвески. Она состоит из следующих деталей и механизмов:

• поперечные и продольные рычаги;
• опора ступицы;
• пара амортизаторов;
• подрамник;
• пружины.

Каждый из рычагов прикреплен к ступице через шаровую опору и цилиндрический сайлентблок. С другой стороны рычаги крепятся к подрамнику снова-таки через сайлентблок. Подрамник же используется для придачи всей конструкции особой жесткости. Причиной создания многорычажной подвески была недостаточная поворачиваемость, провоцировавшая резкие заносы, поэтому инженерам и пришлось дорабатывать стандартную конструкцию.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска — это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Конструкция многорычажной подвески

Каждый рычаг многорычажной подвески одним концом прикреплен к ступице колеса через шаровую опору или цилиндрический сайлентблок, а другим к подрамнику или лонжерону через тот же цилиндрический сайлентблок. В некоторых конструкциях используются раздвоенные рычаги, как в двухрычажной подвеске, прикрепленные к кузову или подрамнику в двух точках. В подавляющем большинстве для крепления рычагов задней оси используется подрамник, для придания всей конструкции жесткости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси

В передней подвеске продольные рычаги часто заменяют реактивными тягами, которые выполняют одновременно функцию рычага и отчасти стабилизатора устойчивости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси.

В основе многорычажной подвески лежит проверенная временем схема подвески на двух поперечных рычагах. Основную несущую функцию выполняет нижний рычаг. При работе подвески он нагружен больше всего. Верхний рычаг при двухрычажной конструкции, как правило, раздвоенный. У двухрычажной подвески есть один существенный недостаток. Если начать торможение в повороте, рычаги работают на изгиб. При этом колесо на наружной стороне отклоняется на несколько градусов. Это вызывает избыточную поворачиваемость, что может привести к резкому срыву автомобиля в занос.

Именно этот недостаток побудил инженеров спроектировать конструкцию с двумя рычагами вместо одного, обеспечив, тем самым, большую эластичность общей конструкции. При этом, в общепринятой многорычажной системе двумя рычагами заменен нижний рычаг, а не верхний, и крепятся они к ступице, обеспечивая ее устойчивость в горизонтальном положении. К ступице рычаги присоединены на разной высоте, а один из них, вспомогательный (передний), выполняет также функцию регулировочного.

Продольные рычаги обеспечивают устойчивое положение ступицы в продольном направлении, не позволяя ей отклоняться ни вперед, ни назад.
