Основная задача трансмиссии в конструкции любого автомобиля – изменение передаточного числа, полученного от силовой установки и передача вращения на ведущие колеса.

Если рассматривать конструкцию заднеприводного автомобиля, то в состав его трансмиссии входит коробка передач (она меняет передаточное число), карданная передача (посредством ее осуществляется передача вращения на заднюю ведущую ось) и редуктор (передает вращение на полуоси, к которым крепятся колеса). Но в этой конструкции есть одна особенность – колеса в определенных случаях должны вращаться с различной скоростью. И чтобы это осуществить, в редуктор добавили еще один узел – дифференциал автомобиля.

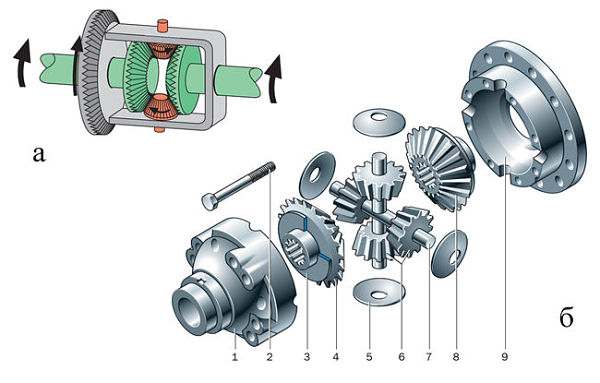

Конический симметричный дифференциал: 1 — коробка сателлитов дифференциала правая; 2 — болт коробки сателлитов; 3 — опорная шайба шестерни; 4, 8 — полуосевые шестерни; 5 — опорная шайба сателлита; 6 — сателлиты; 7 — ось сателлитов; 9 — левая коробка сателлитов дифференциала.

Для чего нужен дифференциал

Схема полноприводного авто с раздаткой и межосевым дифференциалом.

При прямолинейном передвижении дифференциал, в принципе и не нужен, поскольку ведущие колеса крутятся с одной скоростью. Но ведь часто возникает надобность проходить и повороты. При этом колеса идут по различным радиусам, то есть пройденное расстояние при повороте у колес одной оси отличаются. Движущееся по внутреннему радиусу колесо проходит значительно меньший путь, чем идущее по внешнему.

Если при этом обеспечить равную передачу вращения на каждое из колес, то одно из них начнет пробуксовывать, при этом и возникает большая нагрузка на элементы трансмиссии. В результате происходит повышенный износ шин и высока вероятность повреждения приводных элементов.

Чтобы этого не произошло, требуется перераспределение вращения на колеса в соответствии с условиями движения. Другими словами нужно, чтобы при прохождении поворота движущееся по внутреннему радиусу колесо – замедлилось, а идущее по внешнему – ускорилось. Именно это и обеспечивает добавленный в конструкцию трансмиссии авто дифференциал.

Имитация блокировки межосевого дифференциала

Understanding Limited Slip Differential

Особенности устройства дифференциала Torsen и его типы

В свою очередь, самоблокирующийся дифференциал Torsen представляет собой одну из самых высокотехнологичных и эффективных форм блокировки. Он отличается лучшей реакцией и способностью в минимально короткое время «откликаться» на изменения величины крутящего момента, отвечая на это изменением степени блокировки. Именно внедорожники с межосевым дифференциалом данного типа блокировки являются наиболее надежными. В основе его действия используются свойства гипоидной или косозубой пары зацеплений, которые, при необходимости, могут «расклиниваться». Конструкция данного типа имеет три разновидности:

Тип 1

В качестве гипоидных пар здесь задействованы шестерни и сателлиты ведущих полуосей. Сателлиты противоположных полуосей, расположенные по отношению к ним в перпендикулярном положении, связываются между собой зацеплениями прямозубого типа.

При обычном режиме движения, когда крутящие моменты распределяются на оси авто в одинаковой степени, эти пары находятся в стационарном положении либо двигаются с небольшой интенсивностью, обеспечивая оптимальную разницу угловых скоростей осей при прохождении поворотов. В случаях, когда о одной из осей, что выражается в падении на ней крутящего момента, пары «сателлит-полуось» начинают вращательные движения, что приводит к возникновению трения и частичной блокировке дифференциала. В свою очередь, в этот же момент происходит распределение крутящего момента в пользу менее интенсивно работающей полуоси.

Стоит отметить, что дифференциал Torsen 1го типа имеет самкю мощную конструкцию в классе, так как работает в самом широком диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1.

Тип 2

В основе конструкции данного дифференциала, созданного английским конструктором Родом Квайфом, используются шестерни полуосей косозубого типа и винтовые шестерни сателлитов, расположенных параллельно полуосям. Если сравнивать их с предыдущим типом, можно заметить, что схема межосевого дифференциала данного типа отличается меньшим коэффициентом блокировки, компенсирующимся более высокой скоростью срабатывания и большей чувствительностью к изменениям передаваемого крутящего момента. Подобные механизмы используются на автомобилях отечественного производства, включая УАЗы.

Тип 3

Устройство межосевого дифференциала Torsen третьего типа от компании Zexel Torsen по своим конструктивным особенностям и принципу действия во многом схоже со вторым типом. Здесь также задействованы шестерни полуосей косозубого типа и винтовые шестерни сателлитов, оси которых находятся в параллельном положении по отношению к полуосям.

Благодаря планетарной структуре строения данной конструкции обеспечивается смещение номинального распределения крутящего момента в пользу той или другой оси авто. Главным же достоинством данного типа блокирующего устройства является его функциональность и компактность, что дает возможность для упрощения конструкции раздаточной коробки и уменьшения ее размеров.

Виды и их особенности дифференциалов

Видео: GPS Навигатор — описание и тест

Видов дифференциалов по месту установки – два:

1. Межколесный.
2. Межосевой.

Дифференциал заднеприводного автомобиля

Первый используется на всех легковых авто с одной ведущей осью, и в его задачу входит только выполнение своей функции. На заднеприводных авто он располагается в заднем мосту и устанавливается на редуктор. То есть редуктор передает вращение на полуоси не напрямую, а через дифференциал.

Дифференциал переднеприводного авто с приводным валом

Что касается переднеприводных авто, то из-за отсутствия карданной передачи и моста с редуктором, вращение от коробки передач передается напрямую на дифференциал (они размещены в одном корпусе), а от него уже оно поступает на приводные валы.

Межосевой дифференциал используется на полноприводных авто, у которых обе оси являются ведущими. Там он нужен для того, чтобы правильно распределять получаемое вращение по осям при движении по неровностям. К примеру, авто движется на подъем, в результате чего задняя ось находится в низком положении относительно передней. В результате происходит перераспределение массы авто, она начинает больше давить на задок, и установленный узел в этом случае повышает крутящий момент на задних ведущих колесах. И все выполняется с точностью до наоборот на спусках.

При этом на полноприводных авто также требуется распределение вращения и на колесах, поэтому у них в общей сложности используется 3 дифференциала (1 – межосевой и 2 – межколесных).

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Как это работает?

Детально показано на видео-ролике, ниже.

1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
4. Сателлиты, в свою очередь, передают вращение на полуоси.
5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

• корпус, он же — чашка (выполняет роль ведущего элемента);
• сателлиты;
• ведомые шестеренки;

Видео: Как работает дифференциал / How Differential Steering Works (на русском)

Эта конструкция может использовать разные виды зубчатых передач:

1. Цилиндрические.
2. Конические.
3. Червячные;

Видео: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения. Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.

Вискомуфта, ее строение и механизм действия

Крепление вискомуфты производится одним приводом к чашке дифференциала, в то время как второй его конец прикрепляется к полуоси авто. Когда автомобиль находится в обычном режиме движения, чашка и полуось вращаются с одинаковыми угловыми скоростями. Данные показатели могут лишь незначительно отличаться между собой при прохождении поворотов. То есть и сами рабочие плоскости вискомуфты в это время имеют минимальный процент расхождения, и сама она находится в раскрытом виде. Если же на какую-либо из осей автомобиля передается большее значение крутящего момента, в результате чего скорость ее вращения значительно превышает аналогичный показатель других осей, в вискомуфте возникает трение, из-за чего происходит ее блокировка.

Получается, что, чем больше отличаются друг от друга угловые скорости вращения осей авто, тем больше трения возникает в вискомуфте и тем сильнее становится степень ее блокировки. В свою очередь, после их выравнивания, трение постепенно снижается, что приводит к плавному размыканию вискомуфты и отключению блокировки.

Данный межосевой блокируемый дифференциал наиболее хорошо показывает себя при использовании автомобиля на покрытии низкого качества, однако в условиях настоящего бездорожья он показывает себя не самым лучшим способом. Дело в том, что вискомуфта просто не в состоянии справиться с быстрыми и частыми сменами состояния сцепления мостов авто с грунтом, из-за чего она перегревается и выходит из строя.

Блокировка дифференциала

Блокировка дифферециала с гидроприводом включения

Но у автомобильного дифференциала есть существенный недостаток, который проявляется в случае, когда сопротивление вращению на одном из колес полностью пропадает (к примеру, оно попало на скользкий участок дороги). В результате особенностей работы, у колеса, потерявшего сопротивление дороги, максимально возрастает угловая скорость. То есть, по сути, все вращение передается только на него, в то время как второе колесо из-за сопротивления останавливается.

В результате автомобиль обездвиживается, поскольку из-за низкого сопротивления на одном колесе падает и крутящий момент на нем. А поскольку дифференциал работает симметрично, то на втором колесе момент тоже очень мал, и его явно недостаточно, чтобы заставить его вращаться. Чтобы решить такую проблему, достаточно лишь замедлить вращение буксующего колеса, тем самым повысив крутящий момент на нем, и соответственно, на втором колесе. И для этого применяются блокировки дифференциала.

Видео: GБлокировки дифференциала для УАЗа, разновидность и принцип работы

Блокировки дифференциала для УАЗа, разновидность и принцип работы

Все просто – если обеспечить жесткое соединение одной полуоси с чашкой дифференциала, то она просто не сможет вращаться быстрее, чем шестерня редуктора. Из-за этого не будет происходить перераспределение вращения, крутящий момент на обеих полуосях будет одинаковым, и его хватит, чтобы обеспечить вращение и колеса, на котором имеется сопротивление, то есть автомобиль сможет двигаться даже в случае потери сопротивления на одном из колес.

Блокировки дифференциала различаются по степени блокирования и бывают они с:

1. Полной.
2. Частичной блокировкой.

Полная описана выше и указывает она на то, что происходит жесткое соединение элементов дифференциала машины, по сути, он просто прекращает выполнять свои функции и крутящий момент подается равно на обе полуоси.

В частичной же блокировке передача усилия между составными элементами узла ограничена определенной величиной, что обеспечивает повышение крутящего момента на колесе, получающем повышенное сопротивление.

Не очень полный привод: муфта или дифференциал?

Цена безопасности

Как-то так сложилось, что подключаемый полный привод считается решением не особенно надежным, не способным к передаче большого момента и вообще паллиативным, связанным с экономией средств. Причем уверены в этом 9 из 10 моих знакомых, которые о машинах знают вовсе не понаслышке. Но согласитесь: слова «экономия» и «дешевле» звучит как-то странно, если речь идет о новейших Х5, Х6 и Cayenne, ну или про «скромную» 550Xi или Panamera. Видимо, причина совсем в другом — вряд ли можно столько «наэкономить» на банальном межосевом дифференциале.
Если бы дифференциалы были настолько дороги, то вместо межколесного, наверное, тоже применяли бы что-то другое? И широко известный Torsen явно стоит не миллионы. Да, дело не в цене самого дифференциала. Сюрпризы преподнесли выявленные нюансы в настройке управляемости и работы различных электронных «помощников»: ABS, ESP и прочих систем повышения активной безопасности. И всё это оттого, что требования к активной безопасности машин сильно выросли за последние десятилетия, и управляемость даже простеньких машин находится на уровне, который и не снился спорткарам восьмидесятых.

Чем хорош постоянный полный привод? Тем, что крутящий момент присутствует на всех колесах постоянно, распределяясь по определенным правилам, жестко заданным устройством механизма. Напрямую задать распределение невозможно, но есть другие способы «научить» машину делать то, что нужно. Например, внедрением блокировки, использованием тормозных механизмов или чем-то ещё.

Кажется, что особой нужды в подобных «тонкостях» на дорогах с твердым покрытием нет, ведь ездили же Audi Quattro, Alfa 155, Lancia Delta Integrale… В любой книге в описании конструкций полного привода обязательно сказано, что уменьшение крутящего момента на колесах за счет его распределения на все четыре колеса позволяет увеличить боковую составляющую нагрузки, а значит, быстрее проходить повороты. Вдобавок можно реализовать тягу двигателя на любом покрытии. К тому же дифференциал – штука надежная, его не так уж легко сломать, делают их с запасом, ресурс у дифференциала очень высокий. В общем, сплошные плюсы.

1 / 3

2 / 3

3 / 3

К сожалению, очень быстро нашлись и минусы. Любое изменение тяги на полноприводной машине вызывает перераспределение массы по осям и колесам, а сложная трансмиссия следом распределяет и момент. Доля момента достанется всем четырём колёсам, но её количество будет зависеть от многих факторов. От сцепления каждого из колес, от массы деталей трансмиссии, от потерь на трение в узлах и так далее. В итоге получается, что предсказать, как именно изменится тяга на каждой из осей, сложно. Учитывая еще и постоянное изменение нагрузки, изменения в углах увода передней и задней оси становятся практически непредсказуемыми. Только очень опытный водитель может чувствовать все нюансы реакции машины на управляющие действия и быть готовым к любому развитию событий. Из этой ситуации пришлось искать выход.

Как это сделано?

Стабильность машины можно увеличить специальными конструктивными мерами. Например, увеличив момент инерции вокруг вертикальной оси, распределив нагрузку в пользу одной из осей таким образом, чтобы она постоянно на одной была больше, чем на другой, изменив толщину покрышек или углы установки. Ничего не напоминает? Конечно же, автомобили Audi. На них постоянный полный привод стал привычным и имел как минимум несколько особенностей из этого списка.

На фото: Audi A6 Allroad 3,0 TDI quattro ‘2012–14

Расположенный перед осью мотор обеспечивал большой момент инерции вокруг вертикальной оси и гарантированно высокую загрузку передней оси. Многорычажная передняя подвеска обеспечивает наилучшее сцепление именно на передней оси в широких диапазонах нагрузки.

На Porsche 911 Carrera4 аналогичная схема привода просто «перевернута» на 180 градусов, а особенности компоновки те же. А вот на машинах других марок эта схема как-то не прижилась – исключение составляют только редкие машины для «гонщиков» и небольшое количество кроссоверов.

На фото: Porsche 911 Carrera 4 Coupe ‘2015–н.в.

У Subaru схема полного привода и компоновка почти совпадают с таковой у Audi, за исключением более простых подвесок и более компактного мотора. Вместе с тем за счет меньших размеров и меньшей перегрузки передней оси управляемость куда более «спортивная».

Mitsubishi, Lancia и Alfa Romeo даже и вспоминать не стоит: их компоновка с поперечным мотором, да еще на очень компактных авто изначально не предназначалась неподготовленным водителям.

На фото: Под капотом Alfa Romeo 156 ‘2002–03

Получается, если не принимать специальных конструктивных мер, машина с постоянным полным приводом обладает сложной управляемостью. Она может демонстрировать повадки то переднеприводного, то заднеприводного автомобиля в зависимости от тяги, нагрузки и еще тысячи причин. Для получения приемлемого для серийной машины результата на доводку управляемости придется затратить солидные усилия, ведь среднестатистический водитель подобных сюрпризов не любит, ему нужна однозначность в поведении. Конечно, ее можно получить, установив сложные электронные системы контроля устойчивости, но это сложный и дорогой способ. Куда легче будет упростить схему трансмиссии, установив муфту, подключающую вторую ось только в случае необходимости. Конечно, без электроники всё равно не обойтись, но в случае переднеприводной машины с поперечным расположением мотора трансмиссия станет на порядок проще. Например, вместо очень сложной и тяжелой раздаточной коробки можно обойтись простым угловым редуктором.

Статьи / Кроссовер Toyota RAV 4 XA20 с пробегом: кузов цел только снаружи, а подшипники боятся оффроуда Скажу сразу: популярность этой модели для меня остаётся загадкой. Я не очень люблю «серые» машины и точно знаю, что в свое время были более универсальные, более драйверские и более проходим… 19725 3 3 25.04.2017

На машинах с продольным расположением двигателя и классической компоновкой преимуществ установки муфты чуть меньше. В массе значительного выигрыша получить не выйдет, но зато переднюю ось можно почти не подключать, избавившись от рывков тяги на рулевом управлении. И ещё можно снизить расход топлива, что для серийного автомобиля тоже немаловажно.

Подключать или не подключать?

Не так уж сложен постоянный полный привод, и не так уж он дорог. И первые поколения кроссоверов не случайно часто оснащали постоянным полным приводом. Да что там кроссоверы – вспомните нашу Ниву, которая получилась дешёвой и сердитой одновременно.

Для изначально переднеприводных машин действительно проще и дешевле оказалось сделать привод подключаемым. Разница в массе в 50 кг – это уже очень серьезно, а преимущества однозначной управляемости и возможности легкой настройки систем АБС существенно снижали цену «доводки» модели.

Применяемые поначалу для подключения задней оси вискомуфты оказались не лучшим выбором, и их быстро сменили на электронно-управляемые конструкции. Правда, некоторые производители, например, Honda, держались за свои специфические способы подключения полного привода (речь идёт о Dual-Pump-System). Но после массового внедрения даже простейших систем с управляемым подключением стало очевидным, что такого привода вполне хватает абсолютному большинству водителей. Причем хватает даже в случае мощных машин и повышенных требований к управляемости и проходимости.

Недостатки у системы подключаемого полного привода тоже имеются. В первую очередь они связаны с тем, что тут есть много узлов, которые дорого стоят. Поэтому их постоянно пытаются сделать подешевле и попроще. Результаты, правда, не всегда радуют.

Например, муфта может держать не весь крутящий момент мотора на первой передаче, а лишь его часть, или держать момент только ограниченное время. Она может не давать возможности работы с пробуксовкой, а скорость подключения – не регулироваться или регулироваться слишком грубо. Муфта может быть не рассчитана на длительную работу, в результате чего под нагрузкой частенько перегревается.

Электроника, обслуживающая систему подключения, тоже может быть упрощена. В этом случае алгоритмы иногда не учитывают часть режимов движения, снижая простоту безопасной управляемости.

В конце концов, у муфты всегда есть изнашиваемые узлы – например, сами сцепления, а зачастую еще и узлы гидропривода или электрики.

И всё же по мере снижения себестоимости электроники и применения подобных систем на всё более дорогих машинах качество такого механизма подключения неуклонно повышается. Хотя в целом муфта всё еще намного дороже простого дифференциала, и попытки сделать её ещё дешевле не прекращаются.

Отмечу, что есть такие конструкции подключения, эффективность работы которых превосходит все системы постоянного полного привода. К ним можно отнести почти все последние поколения полноприводных трансмиссий с изменяемым вектором тяги на Subaru и Mitsubishi и на премиальных немецких авто. Они дают возможность напрямую управлять крутящим моментом на одном или нескольких колесах на выбор. Это позволяет создавать автомобили с идеальной управляемостью и фантастическими возможностями. За рулем такой машины любая кривая на любом покрытии будет «прописана» почти идеально, причем с минимальными затратами усилий со стороны водителя. К сожалению, это сложные и дорогие системы, которые нацелены на получение фантастических показателей на гоночных трассах. И сконструированы они без оглядки на стоимость эксплуатации.

Не стоит пугаться и более простых систем. Например, куда более массовые авто наделяют отличной управляемостью и проходимостью муфты Haldex нескольких последних поколений. Младшие модели Land Rover, Range Rover, VW, Audi, Seat и Volvo широко используют конструкции этого бренда. И в эксплуатации подобные системы зарекомендовали себя достаточно надежными.

Полноприводные машины BMW получают и отличную проходимость, и безупречное поведение на асфальте. С тех пор как постоянный полный привод на Е53 заменили на подключаемый, систему непрерывно совершенствуют, и результаты прогресса впечатляют. Даже надежность смогли повысить до вполне приемлемого уровня.

Сегодня даже очень недорогие системы с чисто электрическим приводом от азиатских брендов не пасуют на бездорожье, да и на шоссе машины с ними радуют отличным поведением.

Что будет дальше?

Еще десяток лет – и кроме джиперов о постоянном полном приводе мало кто вспомнит. А по мере вытеснения машин с ДВС электромобилями сложные трансмиссии вымрут сами по себе, как мамонты. И боюсь, всем пора пересмотреть свое отношение к постоянному полному приводу. Это не дорогое и не элитное решение, а всего лишь не особенно востребованная технология из середины восьмидесятых. Из того времени, когда возможности моторов намного опередили возможности шин и электроники. Тогда-то и появилась легенда о самом полном и постоянном приводе. Которая, правда, здравствует и поныне.

Управление блокировкой

Блокировка может устанавливаться на любой автомобильный дифференциал, как межколесный, так и межосевой. При этом в полноприводных авто передний межколесный дифференциал обычно не оснащают блокировкой, чтобы не оказывать влияние на управляемость авто. Задействование же блокировки, если она имеется, может осуществляться в ручном и автоматическом режиме.

Ручное включение подразумевает принудительное блокирование дифференциала, то есть оно задействуется только когда нужно. При этом водитель задействует привод, в результате чего происходит жесткое соединение составных элементов дифференциала между собой.

Привод блокировки может быть:

• механический;
• гидравлический;
• пневматический;
• электромеханический;

Основной недостаток ручного управления крыт в надобности соблюдения условий эксплуатации. Так, заблокированный дифференциал может повредить трансмиссию в случае, когда оба колеса окажутся на дороге с хорошими сцепными свойствами. Такое может произойти, к примеру, когда водитель забыл разблокировать дифференциал в авто после преодоления бездорожья.

Вискомуфта

Самым простым, а, следовательно, дешевым устройством, обеспечивающим автоматическое блокирование дифференциала, принято считать вискомуфту. Ее функционирование базируется на получении момента блокировки в случае разности угловых скоростей.

По свой конструкции муфта составлена из комплекта особых перфорированных дисков, половина из количества которых соединяется зубцами с корпусом муфты, а другая часть — со ступицей муфты. Диски работают в специальной силиконовой субстанции. В случае проскальзывания оси растет скорость вращения дисков муфты, при этом силиконовая жидкость загустевает, вызывая блокировку муфты, посредством контакта корпуса муфты с ее ступицей. Простота устройства вискомуфты обусловливает и ее недостатки – устройство работает с определенным запозданием, достигнуть абсолютной блокировки межосевого дифференциала при помощи вискомуфты не получится. Наконец, длительное функционирование вискомуфты ведет к ее перегреву и выходу из строя.
