Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Картер включает в себя два разборных элементы, между которыми и располагается прокладка. Она отвечает за герметизацию соединения двух элементов картера, не дает маслу вытекать из системы, которое, кстати, находится под высоким давлением.

Признаки неисправности

Замена картера — это сложная и ответственная процедура, которая должна выполняться при строгом соблюдении технологических норм. Допускать ошибки категорически не рекомендуется.

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

1. Течет масло.
2. В масляной системе наблюдается снижение давления.
3. Уровень масла падает интенсивнее обычного.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:

• Прежде чем начать работу, загоните свой автомобиль на смотровую яму.
• Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)
• После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)
• Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

• Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Это интересно: Какие тормозные колодки лучше выбрать?

Примечание!

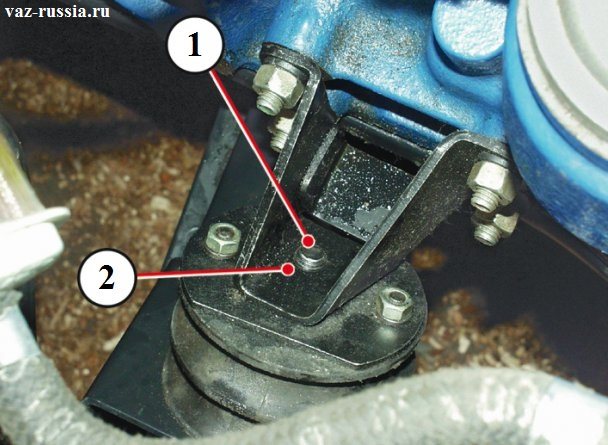

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

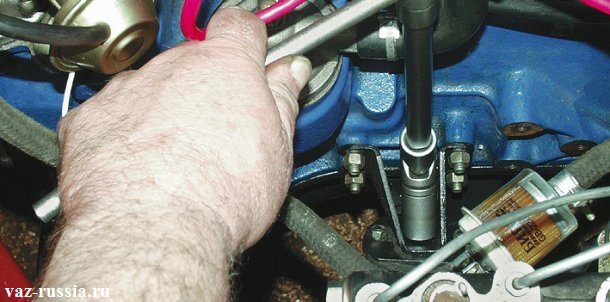

• Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

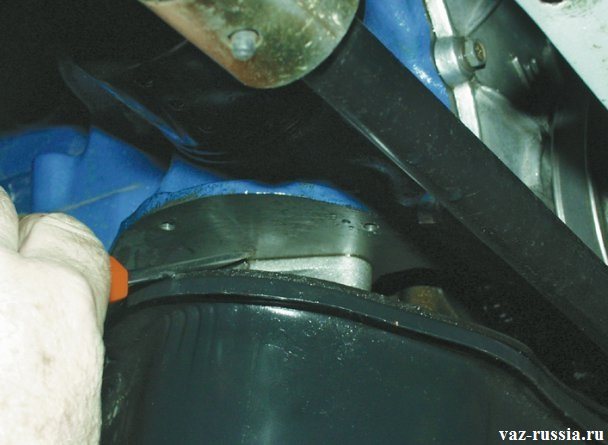

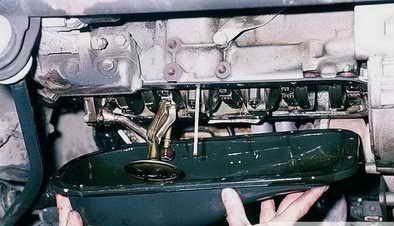

• И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Необходимые инструменты

1. Набор рожковых ключей.
2. Отвёртка с плоским жалом (средних размеров).
3. Отвёртка крестовая (средних размеров).
4. Плоскогубцы.

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Это интересно: Как проверить подсос воздуха во впускном коллекторе: симптомы

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

1. Для начала автомобиль следует расположить на смотровой яме или эстакаде. Проводить работы под днищем без расположения автомобиля на яме или эстакаде, попросту очень неудобно.
2. На следующем этапе следует приступить к демонтажу защиты, которая крепится 4 болтами.
3. После снятия защиты требуется выкрутить пробку для слива масла. Если после выполнения процедур планируется поменять масло, то рекомендуется двигатель перед выкручиванием пробки прогреть до 40-60 градусов. Перед вывинчиванием пробки нужно подставить емкость, в которую будет стекать масло. Для этого можно использовать старую пластиковую канистру из-под масла.
4. Далее необходимо из-под капота произвести ослабление гаек крепления двух подушек двигателя. Гайки нужно ослабить, но не вывинчивать их полностью, чтобы исключить вероятность смещения двигателя. После ослабления гаек, надо приподнять двигатель, чтобы извлечь крышку. Без его поднятия, картер извлечь на семерке не удастся.
5. Для поднятия двигателя существуют разные способы. Первый способ заключается в применении траверсы в виде деревянного бруска, который укладывается параллельно радиатору. Через траверсу пропускается шпилька, предварительно закрепленная к мотору. Завинчивание гайки на шпильке приводит к тому, что двигатель медленно поднимается. Второй способ подразумевает применение лебедки. Третий способ самый простой и более доступный — использование ромбовидного домкрата, который располагается под коробкой и, воздействуя на нее, происходит поднятие двигателя. Когда двигатель упрется в гайки кронштейнов крепления подушек, можно продолжить дальнейшие манипуляции по замене нижней крышки.
6. По периметру необходимо вывинтить все болты крепления картера, которых в общем количестве 19 штук. Эти болты завинчены вместе с гайками, поэтому при их вывинчивании, важно не потерять их. К некоторым болтам трудно добраться, поэтому для этого рекомендуется пользоваться специальными шарнирными ключами с накидными или торцевыми головками.
7. После этого можно приступать к демонтажу крышки, а также последующей ее замене. Новый картер должен иметь аналогичную конструкцию. После смены процесс сборки выполняется в порядке обратном демонтажу.

Замена прокладки поддона двигателя ВАЗ 2107

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой. Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

подтекает поддон, замена прокладки поддона картера опель омега А

Вскрытая крышка поддона ВАЗ 2110 1,6л 8кл

Замена прокладки картера ВАЗ (LADA 2101-07)

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

• Загоните автомобиль на яму или поднимите при помощи подъемника;
• Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
• Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
• Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
• Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Поддон картера. ВАЗ. СНИМАЕМ !!!

КАК СНЯТЬ ПОДДОН ВАЗ 2110,2111,2112

Снятие масляного поддона

• Когда все будет готово, ослабьте все болты, расположенные вокруг фланца поддона. Иногда вам нужно использовать рукояти-трещотки, удлинитель с храповым механизмом, чтобы лучше достать некоторые болты.
• Затем закончите удаление всех болтов и снимите поддон с нижней части блока цилиндров руками, если это необходимо. Если он кажется застрявшим, слегка постучите по нему резиновым молотком.* Однако, когда поддон не ослабнет, убедитесь, что вы удалили все крепежные болты, и никакой другой компонент не удерживает его на месте.* Если это не сработает, используйте резак для прокладок, чтобы разрезать уплотнение, продвигая резак с помощью резинового молотка между фланцем и блоком двигателя в нескольких местах вокруг поддона. Не используйте отвертку, чтобы освободить поддон, иначе вы можете повредить его или сопряженную поверхность двигателя.
• После того, как вы сняли его, проверьте нижнюю поверхность на наличие металлической стружки. Вы можете найти несколько стружек, но их большое количество может указывать на чрезмерный износ некоторых компонентов двигателя. При необходимости обратитесь в ремонтную мастерскую.
• Тщательно очистите в месте прилегания поддона. Вы должны удалить старый материал прокладки и налет. Скребок для прокладок ускоряет выполнение задачи без повреждения поверхности.
• После удаления любых следов прокладки или силикона используйте растворитель для очистки сопрягаемых поверхностей и при необходимости промойте противень холодным моющим средством. Если смазку и силикон трудно удалить, используйте очиститель карбюратора или обезжириватель двигателя и проволочную щетку для снятия этого герметика.
• Затем проверьте поддон на наличие повреждений, таких как трещины, и дважды проверьте фланец поддона на наличие изгибов. Вы можете сделать это, положив его на плоскую поверхность. Стеклянная поверхность прекрасно подходит для этого.* Внимательно осмотрите, где встречаются фланец и стекло, особенно вокруг отверстий для болтов.* Вы не должны видеть пробелов. В противном случае выровняйте фланец легкими ударами молотка по изогнутым участкам.

Ремонт и обслуживание

В большинстве случаев причинами неправильной работы вентиляции картера мотора является её засорение, «зарастание» масляными отложениями. Забивается маслоотделитель, картерные газы не в состоянии проходить по системе.

Устраняется обычной чисткой. Маслоотделитель имеет простую конструкцию – пластиковая деталь цилиндрической формы с тремя патрубками. Снимаются с него шланги. Он чистится от масляных отложений и промывается бензином.

С лабиринтовыми маслоотделителями дело обстоит сложней. Они, в большинстве случаев, не разборные, встроенные в клапанную крышку. Это характерно для вентиляции картера дизельных двигателей. Поэтому чистка его невозможно, а замена его прокладок не целесообразна. Лучше раскошелиться и купить весь узел в сборе вместе с уплотнителями, это выйдет чуть дороже, но в результате будите иметь новую деталь.

То же самое происходит с клапаном. При большом пробеге и увеличенном износе цилиндро-поршневой группы картерные газы насыщены масляными парами. Они нарастают на поверхности клапана. Что приводит к его заклиниванию.

Достаточно его снять, разобрать. Он ремонтопригодный, почистить и установить его обратно. В худшем случае может порваться мембрана клапана. Это определяется визуальным осмотром при его разборке. Продаются ремкомплекты, меняем мембрану, собираем все до кучи и устанавливаем в систему – радуемся проделанной работе.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.
