Устройство и неисправности коммутатора

Коммутатор ВАЗ 2109 — это один из ключевых элементов системы зажигания автомобиля. Устройство предназначено для коммутирования импульсов тока необходимой амплитуды и продолжительности в первичной обмотке катушки зажигания в зависимости от управляющих импульсов датчика Холла. Оно также стабилизирует ток от 6 до 18 В, защищает полупроводники от перегрузок и обеспечивает отключение системы зажигания при остановке двигателя.

Корпус предусматривает соединение с массой через радиатор. При работе устройства через его радиатор выделяется значительное количество тепла. При эксплуатации следует регулярно очищать радиатор от всевозможных загрязнений для сохранения теплоотдачи.

Признаки неисправности коммутатора могут проявляться следующим образом:

• когда происходит включение стартера, двигатель не заводится, искра на свечах отсутствует;
• мотор заводится, но вскоре глохнет на холостом ходу;
• мотор работает неустойчиво, искра временами пропадает.

Неисправность коммутатора ВАЗ не единственная возможная причина появления таких симптомов. Такие признаки можно наблюдать, когда вышел из строя трамблер или произошла потеря контакта.

Чтобы грамотно произвести ремонт, необходима тщательная диагностика.

КЗ Ваз2

ваз-классика,проверка коммутатора.mp4

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку

Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет

Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

Диагностика исправности устройства

Глубокую диагностику устройства рекомендуется проводить на специализированном сервисе. Профессиональный стенд позволит оценить состояние узла в различных режимах работы двигателя в диапазоне от 0 до 8000 об/мин. Производитель категорически не рекомендует проводить диагностику кустарными методами. Это опасно не только для электросистемы автомобиля, но и для того, кто пытается провести такую диагностику.

Если приборная доска машины оснащена вольтметром, а владелец авто знает, как проверить коммутатор ВАЗ, то для него доступен простой способ предварительной оценки работоспособности устройства. Одна из функций коммутатора — выключение питания катушки зажигания при неработающем двигателе, но включенном зажигании. При таком отключении напряжение в бортовой сети заметно повышается. Это означает, что для проверки работоспособности устройства следует вставить ключ в замок, повернуть его в положение зажигания, но не запускать стартер. В это время необходимо внимательно следить за показаниями на вольтметре.

В первые секунды стрелочка замрет примерно на середине шкалы, а через 8-10 секунд она заметно дернется вправо. Раз устройство сработало, катушка отключилась, напряжение повысилось, а вольтметр отреагировал, то все в порядке. Если коммутатор выходит из строя, то обычно целиком. Маловероятно, что второстепенная функция сохранила работоспособность, а базовая отказала. Так что с большой вероятностью устройство можно считать исправным.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Установка зажигания на ваз 2109

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Альтернативные способы диагностики

Когда на приборной доске нет вольтметра, из положения можно выйти, сделав все своими руками. Для этого понадобятся лампочка на 12 В и два метровых провода с зачищенными концами. Схема выполнения работ по диагностике такова:

• отключите аккумулятор, обесточьте электросистему;
• ключом на 8 выкрутите гайку и снимите провод с клеммы катушки зажигания с маркировкой «К», этот провод имеет коричневый цвет и идет к зажиму с маркировкой «1» на коммутаторе;
• подключите этот провод к одному из проводов контрольной лампы;
• другой провод контрольной лампы подключите к зажиму «К» на катушке зажигания;
• подсоедините аккумулятор;
• включите стартер двигателя и наблюдайте за состоянием лампы. Если лампа горит мигающим светом, устройство исправно. Если лампа не горит — устройство вышло из строя.

Особенности ремонта коммутатора ВАЗ 2109

Ремонт коммутатора чаще всего сводится к его замене. Тонкие настройки устройства предназначены лишь для повышения эффективности работы системы. Если произошла поломка устройства, то порядок его замены таков:

• обесточьте электросистему автомобиля, снимите основную клемму с аккумуляторной батареи (АКБ);
• отсоедините коричневый провод от минусовой клеммы АКБ;
• отожмите отверткой пружинную скобу и отсоедините колодку с проводами от коммутатора;
• отверните две гайки крепления радиатора и снимите устройство вместе с радиатором;
• установите новый коммутатор с радиатором;
• подсоедините колодку разъемов;
• подведите под левую гайку коричневый провод;
• закрепите гайками коммутатор на ВАЗ 2109;
• произведите подключение АКБ.

Ремонт закончен, отправляйтесь в путь. И постарайтесь не забыть запасной коммутатор, чтобы в любой момент проверить работоспособность узла.

Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)

2) Затем от коммутатора рукой отсоедините колодку проводов.

3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.

Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!

4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.

Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.

Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!

2) Следом вставьте колодку проводов, в разъём нового коммутатора.

3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

Проверка коммутатора системы зажигания на исправность:

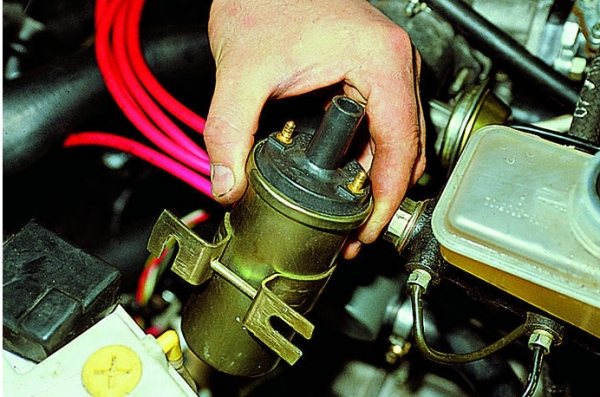

1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит. (Обязательно в конце статьи прочтите пункт «Важно»).

2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:

• В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
• И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.

• А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.

Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!

Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки. Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника.

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой

— важно убедиться в причине, ведь
потеря искры может произойти по целому ряду причин
– выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее.

Если диагностика остальных узлов не дала результатов

, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых

, не нужно тратить время на проверку – достаточно установить новую деталь.

Выводы

Много преимуществ дает такой простой узел в бесконтактной системе зажигания, как коммутатор. Это и повышение мощности, пусть даже незначительное, и уменьшение расхода топлива, и значительное улучшение двигателя с точки зрения надежности. А главное – отпадает необходимость в постоянном контроле и своевременной настройке системы. Современному водителю не хочется заниматься ремонтом автомобиля, ему нужно средство передвижения. Причем надежное, которое не подведет в самый ответственный момент. Независимо от того, какой коммутатор используется в БСЗ, эффективность у него намного выше, нежели у контактного прерывателя.
