Здравствуйте. Ремонт ходовой части, пожалуй, самая частая работа, которой приходится заниматься автовладельцу, точнее будет сказать «нашему» автовладельцу. Эти постоянные стуки и скрипы, кажется невозможно полностью «победить», и после того как в порядок приводится одно из строя выходит другое. В общем-то это и не странно, учитывая состояние дорог в России. Постоянные нагрузки и езда по неровной дороге сказываются на ходовой части самым неблагоприятным образом. В принципе, винить одни дороги было бы, наверное, неправильно, часть проблемы безусловно лежит на конструкторах АвтоВАЗа, которые несмотря на проблемы с дорогами продолжают выпускать автомобили с хлипкой подвеской и ходовой. Ну, хватит, я думаю, разглагольствовать, нужно дело делать.

Сегодня, дорогие читатели ВАЗ Ремонт, вы узнаете о том, как заменить опорные подшипники на Лада Гранта, причем не просто заменить, а заменить, не снимая стойки. Интересно как? Тогда продолжаем чтение.

Сразу скажу, что перед тем как заменить опорные подшипники, необходимо удостовериться в том, что они действительно неисправны. О том, как проверить опорные подшипники, читаем здесь.

Те, кто хоть раз сталкивался с необходимостью замены опорных подшипников знают, что для выполнения этой работы необходимо снимать стойки вместе с пружинами, что безусловно усложняет задачу. Однако, как вы знаете, лень порой творит чудеса, кроме того, что она является «двигателем прогресса», она еще и нередко позволяет облегчить себе жизнь. Данный фотоотчет наглядно продемонстрирует вам, как заменить опорные подшипники, не снимая стойки и вы сможете убедиться, что порою лень способна творить чудеса :-). Шутка!

Для работы необходимо иметь:

• Набор ключей на: «13, 14, 17, 22»;
• Шестигранник (для того чтобы зафиксировать шток от прокручивания);
• Два домкрата или подпорки под машину;
• Специальные стяжки пружин;
• Собственно, сами опорные подшипники.

Замена опорных подшипников на Лада Гранта без снятия стоек — пошаговая инструкция

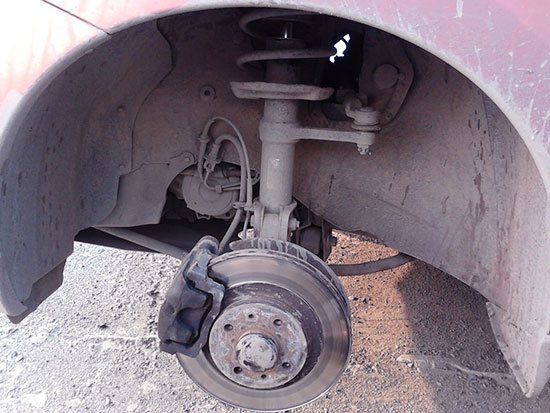

1. Вывешиваем колесо, затем снимаем его.

1. Откручиваем болт крепления стойки стабилизатора, после чего снимаем ее, дабы она не ограничивала ход стойки.

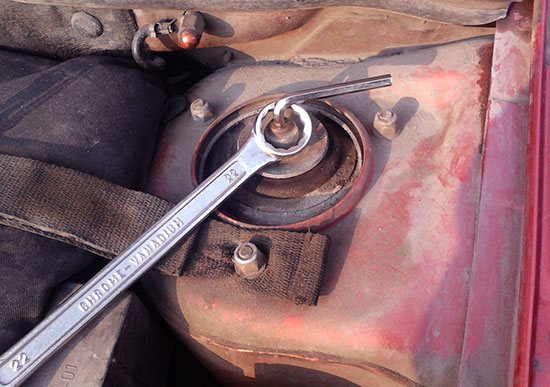

1. Далее берем шестигранник и удерживая им шток стойки, ослабляем гайку креплении.

1. Устанавливаем домкрат под палец шаровой, и домкратим стойку, снимая тем самым нагрузку со второго домкрата. Стойка при этом начнет немного «люфтить».

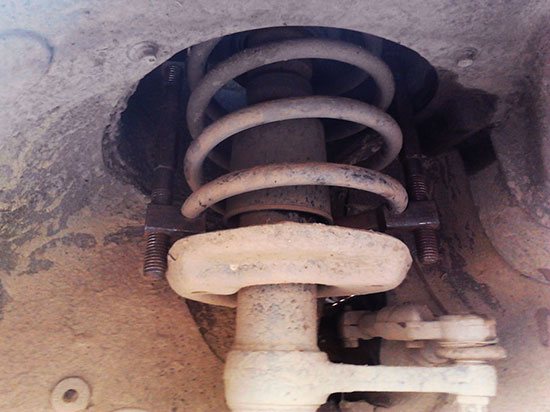

1. Берем стяжки пружин и крепим их на витках. Стягиваем пружину совсем немного, после чего опускаем домкрат, установленный под шаровой. После этих манипуляций стойка должна уйти вниз.

1. Теперь необходимо открутить опорный подшипник и шток, для этого опускаем шток вниз и сквозь образовавшуюся пустоту достаем «опорник».

1. Производим очистку резинки и опорной чашки от грязи. Если вы собираетесь ставить опоры сс-20, то нижняя чашка вам не пригодится.

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки. Телескопическая стойка – неразборная и ремонту не подлежит. Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой. Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже). Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»). Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).

Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут. Если стойку предполагается разбирать…

…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.

Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага. Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).

Выводим муфту тормозного шланга из держателя амортизаторной стойки.

Зубилом или краской помечаем расположение регулировочного болта относительно стойки. При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.

Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Снимаем амортизаторную стойку…

…и опорную пластину верхней опоры.

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.

Обзор основных производителей амортизаторов

По умолчанию с завода установлены гидравлические от СААЗ (Скоповский автомобильный завод). Особым качеством не отличаются, но при умеренной эксплуатации выхаживают до 60000 км.

1. Каяба: японские, характеризуются высоким качеством, надежностью, длительным ресурсом эксплуатации. При покупке будьте внимательны, так как часть продукции изготавливается в Китае.
2. АСОМИ: отечественный производитель для моделей ГАЗ, ВАЗ, ЛАДА. Гарантия один год с момента установки. О качестве судите сами.
3. SS (СС): также отечественный изготовитель стоек для ВАЗов. Гарантия качества два года, по отзывам владельцев неплохие, немного жестковатые.

В целом, все амортизаторы условно делят на три категории:

• Шоссе;
• Стандарт;
• Спорт.

Отличия в категориях незначительные, для среднестатистического водителя незаметные. В комплекте поставляется гарантийный талон, инструкция по эксплуатации.

https://youtube.com/watch?v=JcwyQa-MJ8g

Дядя Митя ремонтирует свою Гранту 2 (Замена опорных подшипников)

Причины и признаки поломки, диагностика

Узел воспринимает динамическую (переменную) нагрузку, и выход из строя, а так же замена обычно требуется по нескольким причинам:

1. Износ детали, наработка до отказа (срок службы);
2. Аварии, частая езда по ямам, агрессивный стиль вождения;
3. Загрязнение опорного подшипника изнутри, попадание влаги и пыли;
4. Неисправность подвески (амортизаторов, пружин). Главный признак, по которому потребуется замена опорного подшипника – Гранта, дребезжит и скрипит под капотом или рядом со стойками. Это появляется после 80-100 тыс. км пробега, при соответствующих условиях эксплуатации авто. Конструкция «опорника» и передней стойки сложная, выйти из строя могут такие элементы:

• Вся опора, включая корпус (редко) – позиция 4;
• Опорный подшипник (чаще) – позиция 8;
• Изнашиваются резиновые прокладки (чаще) – позиция 9.

Какие могут возникнуть неисправности?

Выполнить детальное диагностирование надежности конструкции подвески в модели Лада Гранта достаточно проблематично, потребуется схема. На это оказал влияние непродолжительный период ее эксплуатации.

Но, следуя опыту владельцев и результатам сервисных ремонтных мероприятий, можно свести все возникающие неисправности в следующие категории.

Для подвески передка:

• факт ослабления момента затяжки на болтах, крепящих стабилизатор;
• потеря герметичности амортизаторами (течи при пробегах в 60-80 тыс. км);
• появление завышенного зазора в передних ступичных подшипниках, что провоцирует скорейший износ сайлентблоков в передних рычагах;
• потеря способности передними пружинами жестко гасить колебания (особенно характерно для элементов с малым диаметром витка);
• выход со строя шаровых шарниров ввиду износа.

В подвеске кормы:

• присутствие характерных поскрипываний в точках крепления амортизационных стоек;
• износ амортизаторов и закономерный выход их со строя;
• нарушение геометрии установки колес, в том числе в связи с нарушением регулировочного зазора в ступичном подшипнике и или его саморазрушение;
• появление повреждений на поверхности пыльника амортизационной стойки.

Следуя практике и множеству отзывов, можно утверждать, что щадящая эксплуатация авто позволяет передвигаться достаточно длительный период времени с только появляющимися проблемами в подвеске.

Но не следует пренебрегать ремонтом. Рекомендуется выполнить его при появлении первых признаков дефектов. Ведь потеря рабочих кондиций одним из элементов подвески может повлечь выход со строя следующего и т.д. К примеру, появление дефекта в ступичных подшипниках провоцирует повышенный износ в шаровых шарнирах, а разрушенные резиновые сайлентблоки в рычагах вызывают нарушения углов установки колес. Это приводит к неравномерному истиранию протектора шины и т.д.

Проанализировав конструктивные решения в подвеске Лада Гранта, можно подытожить, что разработчиками приняты существенные меры, направленные на достижение повышенного комфорта в движении и управлении авто. Особенно это проявляется в люксовой версии Лада Гранта. Данный факт позволяет приблизить продукты отечественной индустрии к уровню лучших европейских моделей. Многими владельцами отмечена повышенная надежность и отменная энергоемкость подвески Лада Гранта.

Подготовительные мероприятия для замены опорного подшипника Гранты своими руками

Замена опорного подшипника стойки Лады Гранда производиться двумя способами. 1. Снятие передней стойки с откручиванием болтов регулировки сход-развала. 2. Снятие модуля стойки вместе с поворотным механизмом и тормозным диском в сборе, не откручивая регулировочных крепежей. Оба способа нельзя выполнить без снятия стойки, но по второму методу, который описан ниже, можно избежать очередного сход-развала .

Подготовка к ремонту

Замену желательно производить в смотровой яме, так вы сэкономите время на удобстве выполнения операций по снятию/установке узла. На авто ставится первая передача, для соблюдения техники безопасности используйте противооткатные упоры.

Инструменты для работы

1. Любой домкрат. 2. Большой ключ, чтобы сорвать болты шасси. 3. Длинный ключ на 30, для ступичной гайки. 4. Фиксаторы для стягивания амортизаторов. 5. Приспособление для снятия рулевых наконечников. 6. Молоток, зубило, керн. 7. Набор ключей (22, 17, 13). 8. «Трещётки» на 13, 17, 19. 9. Шестигранный ключик, для откручивания гайки штока. 10. Специальные головки. «Ешки» Е8 и Е12. 11. Большая «минусовая» отвёртка. 12. Пассатижи. 13. Проникающая смазка, например WD-40. 14. Динамометрический ключ для подтягивания гайки штока.

Требуемый комплект новых деталей

– Опоры либо отдельные опорные подшипники, в зависимости от поломки; – Резиновые прокладки (если меняете только подшипник); – Пыльник со шплинтом от рулевой тяги (если потребуется замена).

Порядок замены опорного подшипника передней стойки – Лада Гранта

Демонтаж передней стойки

1. Перед поднятием авто на домкрат, ослабляем ступичную гайку воротком на 30.
2. Не забываем сначала разогнуть замятый буртик у контргайки.

1. Далее так же ослабляем болты крепления колеса, только потом поднимаем передок автомобиля.
2. Снимаем колеса и переходим к демонтажу тормозного суппорта.

1. Откручиваем крепления суппорта, перед этим разгибаем защитные скобы. Сразу же вытащите тормозные шланги из зацепления со стойкой.
2. При наличии датчика АБС, не забываем его отсоединить, открутив крепежи. Освобождаем суппорт от креплений, снимаем и убираем в сторону. Обязательно запоминаем положение колодок.

1. Затем ослабляем крепёж рулевого наконечника ключиком на 19, перед этим отсоединив шплинт.
2. Устанавливаем специальное съемное устройство для наконечников.

1. Выпрессовываем его, затягивая резьбу, как показано на фото.
2. Таким образом, наконечник легко снимается, без применения молотка.

1. Под тормозным диском находим два винта крепления шаровых.
2. Сначала ослабляем, а затем выкручиваем их «трещеткой»

1. В итоге снизу стойка отсоединена. Вытаскиваем конструкцию из ШРУСа, ставим под нее упор.
2. Верхняя часть стойки держит три гаечки на 13, выкручиваем.

1. Стойку аккуратно вытаскиваем снизу. На этом демонтаж завершен.

Видео

Как стучит опорный подшипник амортизатора или салейнблок ( Тихий узел ) переднего амортизатора на MB W203.

В этом видео про замену опорного подшипника.

Что такое опорный подшипник. О сложном простым языком.

Что такое опорный подшипник. Передний привод. Просто о сложном

Как проверить подвеску своими руками. Диагностика.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Опорный подшипник передней амортизационной стойки автомобиля служит для обеспечения подвижного соединения амортизатора и непосредственно корпуса машины. То есть, находится в верхней части стойки, между верхней чашкой амортизационной пружины и опорой.

Конструктивно узел представляет собой разновидность подшипника качения. Однако его особенностью является большая толщина наружного кольца. В качестве тел качения в данном случае служат цилиндрические ролики. Они расположены перпендикулярно друг к другу, а также разделены между собой. Такая конструкция устройства обеспечивает возможность принимать нагрузки с любой стороны.
