Основные элементы системы выхлопа

Резонатор глушителя устанавливается сразу после приемной трубы и катализатора, а в задачи его входит нивелирование пульсаций потока газов. В разрезе он выглядит, как перфорированная труба, помещенная внутрь металлической камеры большего диаметра. Труба может изменять сечение на пути от входа до выхода газов.
Главный глушитель может иметь конструкцию посложнее и на нем лежит основная функция по шумоподавлению. Современные системы могут иметь в устройстве задней банки глушителя практически все схемы реализации шумоподавления. Камера, через которую проходит основная труба, может иметь несколько секций, в каждой из которых происходит шумоподавление на своем уровне. Как правило, эти камеры заполнены термостойким волокнистым материалом, что еще больше демпфирует вибрации и поглощает звуковые колебания.

Конструкция автомобильного глушителя постоянно развивается, а мы стараемся следить за новостями из конструкторских бюро самых прогрессивных автопроизводителей и тюнинг-ателье. Оставайтесь с нами, и пускай ваши глушители только ласкают слух заядлых автомобилистов. Удачных всем дорог!

Качественная прямоточная выхлопная система ВАЗ 2110-2112

Как выбрать герметик для выхлопной системы автомобиля
Тюнинг автомобиля это не только работы по улучшению и модернизации его внешнего вида. К тюнингу можно отнести все работы, которые улучшают характеристики автомобиля. Неотъемлемая вещь при форсировании двигателя – установка прямоточной выхлопной системы. Причем к этому моменту нельзя относиться спустя рукава.

Прямоточная выхлопная система ВАЗ 2110-2112 облегчает выход отработанных газов, а соответственно облегчает ход двигателя, снимает с него нагрузку и увеличивает его мощность.

Многие просто ставят прямоточный глушитель (заднюю) часть, благо на рынке есть много предложений уже готовых «прямотоков», как их называют в народе, которые устанавливаются на штатные крепления.

Такой глушитель не дает никакого результата кроме грозного звука, ведь он имеет стандартные диаметры труб, и соответственно пропускную способность. Да, некоторый эффект от него есть, но он практически незаметен. Для того чтобы достичь ощутимого результата необходимо менять всю выхлопную систему полностью.

Первое что подлежит замене – выпускной коллектор и приемная труба («штаны»). Вместо этих двух деталей устанавливается «паук» — деталь, которая совмещает в себе как функцию выпускного коллектора, так и приемной трубы.

В идеале паук должен иметь полированную внутреннюю поверхность труб и равные расстояния от каждого из четырех входов до выхода. Наружный диаметр труб, устанавливаемых на заводе в качестве штатной выхлопной системы – 42-44 мм.

Прямоточная система предполагает использование труб диаметром 48-50 мм. Такая разница в размерах увеличивает пропускную способность на 30%. Согласитесь, разница существенна.

Вместо штатного резонатора и катализатора лучше всего установить промежуточную трубу. Они есть в продаже, но не всегда их крепления соответствуют таким же на приемной трубе, поэтому зачастую приходится их переваривать.

То есть, со старого катализатора можно срезать фланец и переварить на промежуточную трубу. Если вы производите установку своими руками, то учтите тот факт, что такую работу необходимо выполнять только «по месту» — фланец должен быть повернут именно под тем углом, под которым находится ответная часть «штанов».

Для этого соедините отрезанный фланец со штанами, совместите его с промежуточной трубой и поставьте несколько точек сварки. После этого можно снимать промежуточную трубу и полностью обваривать соединение фланца.

В то время, когда двигатель ВАЗ испытывает большие нагрузки, при резком разгоне или езде на высокой скорости, он испытывает сильную вибрацию, которая передается на выхлопную систему.

Вследствие этого происходит сильный износ выхлопной системы, что грозит обрывом и возникновением трещин. Для того чтобы этого не происходило лучше всего установить металлокомпенсатор, или как его еще называют – гофру.

Металлокомпенсатор вваривается вместо одного из промежутков трубы, желательно как можно ближе к «пауку». Для этого нужно срезать отрезок трубы, на 30 мм короче чем длина гофры, а на его место установить металлокомпенсатор, таким образом чтобы он с каждой стороны надевался на трубу на 15 мм.

После этого места соединения заварить. Всю работу нужно выполнять так же, как и с фланцем – сначала прихватить гофру точечной сваркой в установленном состоянии, после чего снять деталь и обваривать полностью.

Установка задней части самого прямоточного глушителя – отдельный разговор. Как правило, все штатные прямотоки на ВАЗ 2110-2112 имеют одинаковый внешний вид. Если же появилось желание действительно выделиться, можно установить универсальный прямоток.

Так можно подобрать практически любой концевик по внешнему виду, звуку, диаметру входящей трубы и материалу, из которого он сделан – черная сталь, легированная или нержавеющая. При установке универсального прямотока придется обращаться на станцию техобслуживания, чтобы они доварили к нему входящую трубу нужного диаметра, а возможно и подрезали бампер.

Установка прямоточной выхлопной системы на ВАЗ 2110-2112 – не просто прихоть, а вынужденная необходимость в том случае, если вы действительно решили увеличить мощность своего автомобиля.

https://youtube.com/watch?v=_0bn3osJgYU

Резонатор ВАЗ 2114

Какую роль выпоняет выхлопная система ваз 2114?
Это одна из важнейших составных частей выхлопной системы автомобиля. Его главной задачей является снижение уровня шума производимого поступающими выхлопными газами. Еще одной задачей является сглаживание вибраций возникающих из-за тактности работы двигателя, создание прямоточности газов. Это необходимо для недопущения образования противодавления в приемной трубе, что значило снизило бы мощность двигателя.

Конструктивно он выполнен из четырех камер через которые проходят перфорированные трубопроводы, они еще выполняют соединительную функцию для камер резонатора. Перфорация состоит из отверстий определенного, строго рассчитанного размера. Стенки камер и трубы — это резонансная пара, которая имеет свою частоту колебаний отличную от частоты колебаний выхлопных газов. И в каждой камере эти частоты разные. В результате сглаживаются массовые низкочастотные колебания, выравнивается направления потоков и гасятся средне и высокочастотные вибрации.

В результате работы в такой агрессивной среде, не следует забывать о том, что выхлопные газы имеют очень высокую температуру и химическую активность, а также в условиях повышенной вибрации резонатор, также как и глушитель на ВАЗ 2114 достаточно часто приходит в негодность. Признаками таких неисправностей могут быть:

• звенящий или дребезжащий звук из под днища машины, еще про такой звук говорят — гремит глушитель, это результат того, что внутренняя часть прогорела и даже разрушилась, а мелкие детали болтаются в потоке газов;
• увеличивается громкость выходящих газов, потому что сломанный резонатор не выполняет своих функций;
• возможное снижение мощности двигателя из-за нарушения геометрии внутренних поверхностей и значительного торможения истекающих газов.

Замена неисправного резонатора, также как и замена глушителя ВАЗ 2114 своими руками, вполне возможна. Ввиду своей конструктивной сложности резонатор не ремонтопригоден, поэтому оптимальный вариант — это замена его на новый. Узнать сколько стоит резонатор на ВАЗ 2114 несложно. Цена его колеблется от 800 до 1500 рублей. Для такого серьезного прибора, от нормальной работы которого зависит спокойная атмосфера в машине, это немного. Кстати, цена на глушитель на 2114 тоже колеблется в этих пределах.

После того как новый резонатор приобретен, а автомобиль установлен на яме, можно приступать к процессу замены сломанной детали:

Для того, чтобы в процессе работы по демонтажу деталей выхлопной системы не отвлекаться, требуется заранее приготовить:

— жидкость WD40

— новые хомуты с крепежом

— уплотнительные металлические кольца

— новую прокладку резонатора

— два ключа на «17» и усилитель для ключей

• На соединительные болты стягивающие хомуты с обеих сторон от резонатора нанести жидкость WD40 и дать время, чтобы она проникла во все щели, минут 10 — 15.
• Под катализатор заранее установить подставку, чтобы после снятия хомутов, соединяющих катализатор с резонатором, он не просел и не повредил крепления с приемной трубой. Таким же образом сделать подставку под резонатор, так как его надо будет откручивать с обеих сторон.
• Взять заранее приготовленные ключи и отвернуть крепления со стороны катализатора. Быть готовым к тому, что при этом необходимо будет приложить достаточно большие усилия.
• Открутить крепления с другой стороны, со стороны глушителя, освободив прокладку между глушителем и резонатором.
• Снять старый резонатор.
• Устанавливая новый резонатор, сначала закрутить болты со стороны катализатора, но не полностью.
• Затем соединить гллушитель с резонатором, предварительно вставив новое металлическое уплотнительное кольцо. При соединении проверить плотность прилегания прокладки, чтобы выхлопные газы не просачивались.
• Дотянуть болты крепления со стороны катализатора.

При замене резонатора полезно было бы поменять резиновые подвесы, которые обеспечивают снижение вибраций глушителя во время движения машины.

Замена штанов

Компрессор зил-130: технические характеристики, эксплуатация и ремонт

Штаны

Приемная труба, она же называется штанами (из-за своего внешнего вида), крепится к коллектору при помощи шпилек и гаек. Ее фиксация с нейтрализатором осуществляется подпружиненным соединением.

Снимите приемную трубу, обращая повышенное внимание на ее крепление к коллектору. Тут используются шпильки, не болты Они вкручены в коллектор, и на них накручены соединительные гайки. Если шпильку повредить, заменить ее будет крайне сложно

Потому важно постараться сохранить старую в целостности и сохранности. Обработайте гайки известным всем нам средством WD40

Это позволит не прикладывать чрезмерное усилие и сохранить шпильки целыми

Потому важно постараться сохранить старую в целостности и сохранности. Обработайте гайки известным всем нам средством WD40. Это позволит не прикладывать чрезмерное усилие и сохранить шпильки целыми. Если не получится, шпильки высверливаются

Процесс сложный, длительный, требующий опыта и сноровки. Между коллектором и штанами находится прокладка, которую следует заменить. Также поставьте новое уплотнительное кольцо нейтрализатора. Теперь жестко прижмите приемную трубу, используя гайки. Для этого потребуется ужать прокладку. Закрутите затем болты подпружиненного соединения с нейтрализатором вашего ВАЗ 2110

Если не получится, шпильки высверливаются. Процесс сложный, длительный, требующий опыта и сноровки. Между коллектором и штанами находится прокладка, которую следует заменить. Также поставьте новое уплотнительное кольцо нейтрализатора. Теперь жестко прижмите приемную трубу, используя гайки. Для этого потребуется ужать прокладку. Закрутите затем болты подпружиненного соединения с нейтрализатором вашего ВАЗ 2110.

Как вы заметили, ничего сложного в данной работе нет. Каждый элемент достаточно легко демонтируется, на его места ставится новый

Просто соблюдайте осторожность, действуйте аккуратно и последовательно. Плюс, разумеется, не забывайте о значимости качества новых деталей. Покупайте лишь хорошие запчасти, которые обеспечат длительную и эффективную службу выхлопной системы на вашем автомобиле ВАЗ 2110

Покупайте лишь хорошие запчасти, которые обеспечат длительную и эффективную службу выхлопной системы на вашем автомобиле ВАЗ 2110.

Приемная труба, катализатор и резонатор

Приемная труба окрашивается термостойкой краской для предотвращения коррозии

Далее по схеме выпуска значится приемная труба. В карбюраторных двигателях это просто труба, а в инжекторных в нее интегрирована страшная деталь — каталитический нейтрализатор. Приемная труба на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку при помощи четырех или шести болтов. Соединение приемной трубы и катализатора выполнено в виде гофрированной насадки с обжимным кольцом. Труба должна быть изготовлена из термостойкой стали определенной марки и на конвейерных автомобилях в большинстве случаев так и есть. Если машине больше десяти лет, скорее всего, средняя часть уже заменялась, поэтому о качестве стали, из которой она изготовлена, можно только догадываться.

Причины выхода из строя

Система охлаждения на ваз 2110, 8 и 16 клапанов, принцип работы, основные неисправности

Ваз 2110 вода из глушителя

Итак:

• Довольно часто это случается из-за не качественного металла, использованного в процессе производства, а также брака и способа изготовления.
• Также причиной может быть проржавевшее соединение или прогоревший металл. При появлении первых признаков неисправности глушителя, нужно остановиться и посмотреть: в том случае, когда труба отпадает, требуется замена глушителя.

Ваз 2110 глушитель нержавейка

Ваз 2110 прогорел глушитель

Не часто возникает необходимость замены частей выхлопной системы. Это требуется, когда глушитель начинает издавать шумы, прогорают его элементы или обрываются соединительные трубы. Зачастую прогорает задняя часть глушителя.Детали глушителя можно менять самостоятельно, не обращаясь в автосервисы. Системы выхлопа ВАЗ 2110 включает приемную трубу (штаны), резонатор (дополнительный глушитель), нейтрализатор и основной глушитель. С резонатором глушитель соединяется через уплотнительное кольцо, установленное в развальцовки труб и обжатое хомутом, который складывается из двух половинок.

Неисправности на автомобилях ВАЗ десятого семейства

Специалисты АвтоВАЗа проводили исследования, по результатам которых было выявлено, что кузов автомобиля, являясь закрытой конструкцией, обладает собственными пиковыми гармониками и может резонировать на определенной частоте. Чтобы подавить паразитные частоты, издаваемые как двигателем транспортного средства, так и экранируемые кузовом, требуется использование диапазона от 60 до 400 Гц, сответствующего средним и высоким оборотам двигателя. Изменение шумовых характеристик может быть спровоцировано внесением минимальных изменений в его конструкцию.

Сложнее всего справиться с шумом на низких частотах. С технической точки зрения совместить тюнинг выхлопной системы машины и борьбу с шумами невозможно. Сохранить мощность по максимуму можно с прямоточным глушителем, понизить звук до комфортной громкости — с заводским.

Владельцы ВАЗ 2110–2112 чаще всего сталкиваются с пробоями, прогарами и нарушениями герметичности выхлопной системы. Некорректно выставленное зажигание, чрезмерно обогащенная смесь и коррозия труб являются основными причинами прогара выхлопных труб. Сопровождается такой дефект стуками и хлопками, которые сигнализируют о прогаре металлических деталей. Признаком прогара может являться дым из выхлопной трубы, свидетельствующий об излишне обогащенной топливной смеси, которая прогорает в выхлопной трубе.

Неисправности глушителя автомобиля могут быть вызваны разными причинами — прогаром трубы, нарушением герметичности системы, пробоями

Появление стуков по кузову в районе расположения глушителя говорит о механических дефектах детали — изменении геометрии, разрушении резинки, подвески или подушки демпфера. Устраняется определением места поломки и устранением неполадок. Изношенные детали заменяются новыми.

Прокладки глушителя

Изоляция газового стыка, образуемого между задним и дополнительным глушителями, осуществляется при помощи резиновой прокладки или уплотнительного кольца. Помимо основной функции перекрывания зазора она также применяется для устранения перемещения труб детали относительно друг друга.

Резиновое уплотнительное кольцо, располагающееся между фланцами глушителя автомобиля

Появление нагара под днищем автомобиля в местчах сочленений секций выхлопной трубы свидетельствует о повреждении прокладки. Разрывы уплотнительного кольца сопровождаются появлением в салоне автомобиля неприятного запаха выхлопных газов и резким скрежетом, возникающим во время работы силового агрегата.

Их замена

Поврежденное уплотнительное кольцо выхлопной системы не реставрируется — его можно только заменить на новое. Замена прокладки осуществляется вручную за несколько минут.

Фланцы выхлопной трубы стянуты небольшими болтами. Ввиду длительной эксплуатации они могут покрываться грязью и ржавчиной, что затрудняет их откручивание. Выкрутить болты можно при помощи специального инструмента или болгарки.

Фланцы выхлопной трубы стянуты болтами, которые необходимо выкрутить

Резонаторная труба после выкручивания болтов аккуратно отводится влево.

После выкручивания болтов труба резонатора аккуратно отводится в сторону

Старое уплотнительное кольцо располагается на патрубке резонатора. Резиновое изделие легко поддевается плоской отвёрткой и снимается.

Старое уплотнительное кольцо снимается с патрубка резонатора вручную или при помощи отвёртки

С фланцев нагар стирается металлической щеткой и наждачной бумагой.

Нагар с фланцев глушителя счищается металлической щёткой или наждачной бумагой

На фланец резонаторной трубы устанавливается новое уплотнительное кольцо. Хомутом соединяются фланцы выхлопной трубы, патрубки основного глушителя также соединяются между собой.

Новая прокладка глушителя устанавливается на фланец, после чего глушитель затягивается хомутами

Металлокерамическое кольцо, прилегающее к прокладке глушителя, отличается хрупкостью, в связи с чем при замене уплотняющего кольца необходимо соблюдать осторожность и аккуратность, дабы не разрушить керамику

Как можно устранить неполадку?

Итак, место прорыва газов через глушитель обнаружено, нужно только принять решение о замене либо попробовать произвести ремонт узла. Зачастую дырочки в корпусе бывают небольшими, и покупать новый глушитель в этом случае не всегда целесообразно. Необходимо снять узел с автомобиля и показать его специалисту по сварочным работам, который подскажет, возможен ли его ремонт.

Мастер вырежет прогнившую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и наложит латку из нового металла. Свищи, возникшие в местах присоединения трубы к корпусу тоже подлежат устранению с помощью сварки. Единственное замечание: эти ремонтные работы решают проблему лишь временно. Такой глушитель долго служить не будет, да и функцию свою может выполнять некачественно, по причине отсутствия перегородок звук будет прорываться наружу.

Если принято решение о том, что требуется замена глушителя, то нужно его выбрать и приобрести. Новые элементы изготавливают из черной либо нержавеющей стали, так что выбор невелик. Последние служат значительно дольше, чем черные, но и стоимость их выше. Кроме того, произвести сварочные работы в случае ремонта нержавеющего корпуса будет дороже. При покупке нового глушителя стоит приобрести и новый комплект подвесных резинок, а также уплотнительное кольцо из графита. Оно устанавливается на стыке труб резонатора и глушителя.

Порядок выполнения работ

Глушитель меняют на смотровой яме или подъемнике. Перечень инструментов для работы невелик: 2 рожковых ключа на 13, плоская мощная отвертка, пассатижи, молоток. Порядок выполнения работы следующий.

1. Придерживая одним рожковым ключом на 13 болты крепления хомута на стыке труб глушителя и резонатора, ослабить и открутить гайки вторым ключом. Хомут состоит из двух частей, поэтому снять его с трубы не составит труда. Извлечь графитовое уплотнительное кольцо, находящееся в развальцованной концевой части трубы.
2. Старый глушитель снять вместе с резинками и отложить в сторону.
3. Новые подвесные резинки для удобства установки лучше смазать чем-то нейтральным, например, мылом, после чего надеть на глушитель. Не рекомендуется смазывать резинки маслами либо солидолом, это может уменьшить срок их службы.

Конструкция выхлопной системы ВАЗ 2110

1. Собрать узел в обратном порядке, установив новое уплотнительное кольцо и крепление к резонатору. Запустить двигатель и убедиться в том, что на стыке выхлопные газы не прорываются наружу. Если проигнорировать эту рекомендацию, в месте небольшого прорыва газов металл начнет прогорать, что закончится внеочередным ремонтом.

Несколько слов о конденсате. Каждый автолюбитель замечал, что утром после холодного пуска двигателя из выхлопной летят брызги воды. Это внутри корпуса глушителя образуется конденсат при эксплуатации автомобиля в холодное время года. Если не предпринимать никаких мер, количество воды в бачке глушителя будет постепенно возрастать, утром холодный пуск станет затруднен, при работе вода перекроет часть рабочего сечения корпуса.

Если стоянка ВАЗ 2110 находится на улице, то в морозную погоду вода в глушителе просто превратится в лед, который будет разрушать перегородки и сам корпус. Нередки случаи, когда мастера на СТО сливали из глушителя 2-3 л воды или извлекали лед. Чтобы этого не происходило, нужно давать возможность выхлопной системе хорошо прогреться, не допускать длительных стоянок по несколько суток без пуска двигателя и его прогрева до рабочей температуры.

Как показывает практика, обнаружить и устранить неисправность системы выпуска дымовых газов ВАЗ 2110 не составляет никакой особой сложности. Помощь мастера может понадобиться только в случае выполнения сварочных работ при ремонте детали, но многие автолюбители не тратят время и средства, а просто покупают и устанавливают новый глушитель на ВАЗ.

Рекомендуем почитать:

• Лобовое стекло ВАЗ 2110: особенности замены
• Прикуриватель на ВАЗ 2110 сломался и не работает
• Пружины на автомобиль ВАЗ 2110
• Памятка по замене сетки бензонасоса на ВАЗ 2110
• Опорные подшипники автомобиля ВАЗ 2110
• Выполняем замену помпы на ВАЗ 2110

Резонатор своими руками

Перед тем как проектировать и собирать резонатор собственной конструкции необходимо понимать одну простую вещь. Чем толще материал, из которого изготовлена выхлопная система (в том числе резонатор), тем более эффективной будет борьба с вибрациями и возникающими шумами. Именно по этой причине выпускной коллектор, который первый принимает на себя газы из ГБЦ, имеет такой внушительный вес.

Однако при выборе материала не стоит переусердствовать и выбирать слишком массивные заготовки. В противном случае масса резонатора будет значительной, а это скажется на динамических характеристиках автомобиля, и нагрузке на его ходовую часть.

Существует ряд причин, по которым автовладельцы самостоятельно изготавливают резонаторы выхлопа. Одной из них является уменьшение шума, который производит стандартный заводской глушитель. Обычно для этого в систему выхлопа газов устанавливают дополнительный резонатор. Вторая причина — изготовление и установка прямоточного резонатора автомобиля. Его особенности заключаются в следующем:

• уменьшение потери мощности двигателя (на самом деле незначительно, составляет около 5. 10%);
• изменение звукового фона работы двигателя и выхлопной системы (для любителей низкого звука).

Для изготовления прямоточного резонатора вам понадобятся:

• набор слесарных инструментов;
• сварочный аппарат (желательно пользоваться современными полуавтоматами или инверторами);
• углошлифовальная машина с набором отрезных и шлифовальных дисков.

Выхлопная система ВАЗ 2110. Основные положения

Система высвобождения отработавших газов подразумевает выведение газов прошедших обработку в камере сгорания и последующей очистки посредством фильтра, с целью защиты окружающей среды. Основными элементами системы являются каталитический конвертер, выпускной коллектор и глушитель, обеспечивающий смягчение газового давления.

Идея создания и совершенствования данной системы полностью направлена на снижение рисков выхода из строя двигателя посредством удаления вредоносных элементов находящихся в газообразном состоянии, либо сведения их процентного содержания до минимального значения. Одними из самых распространенных газообразных элементов несущих негативное воздействие являются углеродная и азотная окиси, концентрация которых за достаточно короткий период времени увеличивается в разы, заполняя рабочее пространство. Опасность заключается в том что температура подобных соединений достаточно значительная.

Система вывода отработавших газов как один из основных элементов

Для всех более или менее опытных автолюбителей вопрос наличия выхлопной системы в устройстве современного автомобиля не является актуальным. В настоящее время представить какой-либо агрегат без подобной системы просто невозможно. Помимо основной функции имеется ряд дополнительных, включающих охлаждение системы, нейтрализацию шумовых эффектов и понижение отравляющего уровня выходящей газовой смеси. Чтобы осуществлять правильные шаги в изучении и обслуживании выхлопной системы необходимо разобраться с ее устройством, в данном случае на ВАЗ 2110.

Основными элементами системы выхлопа являются выпускной коллектор, трубка приемного назначения, нейтрализатор, зонда-лямбд, основной и дополнительный глушители.

Здесь наибольшего внимания заслуживает взаимосвязь глушителя и нейтрализатора, которые имеют соединение, фактически являясь зависимыми друг от друга. В результате этого при поломке одного элемента замене подлежит все соединение. Тонкости процесса замены данного узла рассматриваются в рамках отдельной статьи.

Восстановление работоспособности

В первую очередь стоит отметить тот факт, что все работы по ремонту и восстановлению работоспособности производятся на остывшем автомобиле. В противном случае проделывать все манипуляции будет просто невозможно. В процессе работы агрегата температура выпускной системы может превышать 700⁰С, таким образом требуется выделить значительное количество времени на снижение температуры, позволяющей производить работы. В качестве наиболее подходящих мест проведения ремонта являются подъемник или смотровая яма.

Для проведения ремонта используется следующая последовательность действий:

Для начала удаляются крепежные средства, выраженные в виде пары гаек

Эти гайки соединяют резонаторную трубку и каталитический нейтрализатор;Обнаружив шайбы пружин, следует с особой осторожностью их удалить;Далее необходимо удалить болты;Приемная трубка и нейтрализатор сцеплены посредством двух болтов, которые следует открутить;Сохраняя нейтрализатор в неподвижном положении необходимо снять пружинки, закончив откручивание болтов;Добившись нужного результата, извлекается нейтрализатор;Определив все вышедшие из строя элементы осуществляется их замена и сборка в соответствии с обратной сборкой

Процесс установки нового глушителя следующий:

Для начала необходимо избавиться от крепежных элементов. Откручивается пара гаек. Эти гайки удерживают хомут, фиксирующий трубку глушителя, соединяемая с резонатором;После этого производится демонтаж хомута, с последующим разъединением трубок;Определив местоположение уплотняющего кольца, необходимо его удалить;Главный глушитель необходимо немного приподнять;Установив место подвесной подушки, требуется нащупать кронштейн и вывести его наружу;Передняя подвеска имеет усик, который в обязательном порядке отгибается;Вытащив кронштейн, деталь может быть беспрепятственно извлечена;Заменив глушитель, осуществляется обратная сборка.

20.2.5. Система выпуска отработавших газов двигателей ВАЗ-21114 и ВАЗ-21124

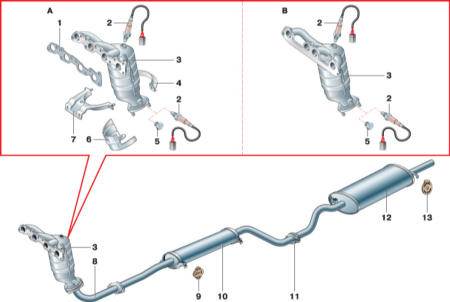

Системы выпуска отработавших газов автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

А – катколлектор двигателя ВАЗ-21124 В – катколлектор двигателя ВАЗ-21114 1 – прокладка 2 – датчик кислорода 3 – корпус катколлектора 4 – скоба 5 – заглушка (применяется в случае установки одного датчика кислорода)

6 – теплоизоляционный экран рулевого механизма 7 – кронштейн 8 – промежуточная труба 9, 13 – подушки подвески основного и дополнительного глушителей 10 – дополнительный глушитель 11 – хомут 12 – основной глушитель

На двигателях ВАЗ-21114 и ВАЗ-21124 применяются каталитические нейтрализаторы, выполненные заодно с выпускным коллектором (катколлекторы).

В верхней и нижней частях катколлектора выполнены резьбовые отверстия для установки датчиков кислорода. На двигателях, выполненных по токсичности отработавших газов в соответствии с нормами Евро-2, датчик кислорода устанавливается только в верхнее отверстие, а в нижнее в этом случае ввернута заглушка 5. Если двигатель выполнен в соответствии с нормами Евро-3, в нижнее отверстие устанавливается второй датчик кислорода, аналогичный первому.

Катколлекторы для двигателей ВАЗ-21124 (А) и ВАЗ-21114 (В)

Место соединения катколлектора и головки блока цилиндров двигателя уплотнено металлической прокладкой.

К нижнему фланцу катколлектора через металлоармированную прокладку крепится фланец промежуточной трубы. Другим фланцем промежуточная труба соединяется с фланцем дополнительного глушителя с помощью сферического шарнира. Между фланцами помещено металлографитовое кольцо со сферической поверхностью, а во фланце дополнительного глушителя выполнена внутренняя сферическая поверхность.

Дополнительный глушитель, который устанавливается на автомобилях с двигателями ВАЗ-21114 и ВАЗ-21124, взаимозаменяем с дополнительным глушителем, устанавливаемым на автомобили «десятого» семейства, не имеющие нейтрализатора в системе выпуска.

Основной глушитель одинаков для автомобилей «десятого» семейства с одним типом кузова.

Снятие элементов системы выпуска отработавших газов показано на автомобиле с двигателем ВАЗ-21124.

Снятие промежуточной трубы

Работу выполняем на смотровой канаве или на подъемнике.

Глушители автомобилей ВАЗ 2110

Изложенная в руководствах по эксплуатации либо электронных каталогах информация о строении выхлопной системы автомобилей ВАЗ десятого поколения не всегда соответствует действительности, что вызывает некоторые разногласия среди автолюбителей. Подбор для машин осуществляется на основании конкретного типа кузова: к примеру, в случае с переднеприводными авто в кузове хэтчбек глушитель значительно короче, чем у моделей с кузовами седан и универсал. Разница в длине объясняется длиной кузова машины.

Устанавливаемые на десятое семейство детали подразделяются на два типа кузова:

• Универсал и седан — ВАз 2110 и ВАЗ 2111;
• Хетчбэк — ВАЗ 2112.

Глушители на автомобили ВАЗ 2110/2112 классифицируются по типу кузова

Классификация также осуществляется по старым и новым моделям. Главным отличием от аналогичных деталей на Lada Samara является то, что для десятого семейства подкатегории играют немалую роль. Крепления глушителей старых моделей выполнены в форме крюка: их производство велось до 2007 года, а затем крепления были переделаны на штыри.

Глушители старых и новых моделей различаются по типу креплений

Конструкция

Основная задача глушителя — уменьшение уровня шума во время движения автомобиля и работы двигателя на холостых оборотах. Резонатор, или дополнительный глушитель машины, представляет собой расположенный посередине выхлопной системы элемент. Его конструкция состоит из следующих деталей:

• корпус;
• дроссель;
• преграда;
• теплоизоляция;
• перфорированная труба.

Конструкция выхлопной системы автомобилей ВАЗ десятого поколения

Строение самой детали следующее:

Сейчас читают

• корпус;
• средняя преграда;
• задняя преграда;
• задняя перфорированная труба;
• средняя перфорированная труба;
• патрубки выпуска и впуска.

Строение глушителя ВАЗ 2110 и направление движения выхлопных газов в системе

Перфорированная трубка является основной составляющей деталью конструкции прямоточного глушителя. Продукты сгорания, поступающие в него, эффективно расширяются в его корпусе за счет перфорации. Подобная схема работы позволяет ускорить процесс отвода продуктов горения в несколько раз. Установка подобного глушителя повышает уровень сопротивления выхлопной системы до 10%, что значительно выше, чем без его использования.

Замена глушителя и деталей выпуска газов ВАЗ-2110 с двигателем ВАЗ-21124

На двигателях ВАЗ-21114 и ВАЗ-21124 применяются каталитические нейтрализаторы, выполненные заодно с выпускным коллектором (катколлекторы). В верхней и нижней частях катколлектора выполнены резьбовые отверстия для установки датчиков кислорода.

На двигателях, выполненных по токсичности отработавших газов в соответствии с нормами Евро-2, датчик кислорода устанавливается только в верхнее отверстие, а в нижнее в этом случае ввернута заглушка 5.

Если двигатель выполнен в соответствии с нормами Евро-3, в нижнее отверстие устанавливается второй датчик кислорода, аналогичный первому.

Место соединения катколлектора и головки блока цилиндров двигателя уплотнено металлической прокладкой.

К нижнему фланцу катколлектора через металлоармированную прокладку крепится фланец промежуточной трубы.

Другим фланцем промежуточная труба соединяется с фланцем дополнительного глушителя с помощью сферического шарнира.

Между фланцами помещено металлографитовое кольцо со сферической поверхностью, а во фланце дополнительного глушителя выполнена внутренняя сферическая поверхность.

Дополнительный глушитель, который устанавливается на автомобилях с двигателями ВАЗ- 21114 и ВАЗ-21124, взаимозаменяем с дополнительным глушителем, устанавливаемым на автомобили “десятого” семейства, не имеющие нейтрализатора в системе выпуска.

Основной глушитель одинаков для автомобилей «десятого» семейства с одним типом кузова.

Замена резонатора

Резонатор ваз 2110

Итак:

• Резонатор прикреплен к глушителю при помощи обжимного хомута с уплотнительным кольцом;
• К нейтрализатору он прикреплен посредством плавающего фланца (двумя болтами) и развальцовки;
• На встречной части нейтрализатора располагается “кулак”;
• Часто открутить болты крепления кулака проблематично, их просто срезают болгаркой и заменяют новыми;
• Если вдруг инструмента у вас под рукой нет, зачищаем места крепления болтов и обрабатываем их “жидким ключом” (WD-40 или его аналогом);
• Откручиваем болты, снимаем хомут глушителя;
• Вынимаем резонатор из резинок подвески, резинки меняем при необходимости;
• Затем цепляем на резинки новый резонатор и присоединяем его к глушителю так, чтобы труба, идущая от резонатора к глушителю, располагалась параллельно земле;
• Когда на кулаке нейтрализатора есть выработка либо на нем имеются заусенцы, борозды или ржавчина, требуется смазать соединение специальным высокотемпературным герметиком;
• При помощи новых болтов с гайками, стягиваем фланцы катализатора и резонатора;
• Нейтрализатор крепится к резонатору посредством фланцевого соединения (два болта), к приемной трубе (штанам) посредством подпружиненного соединения и пары развальцовок, промеж которыми располагается графитовое либо металлоасбестовое кольцо.

Замена резонатора на ВАЗ 2114

В терминологии автослесарей и водителей слово глушитель чаще всего означает весь комплекс труб и камер из которых состоит выхлопная система современного автомобиля, отсюда и выражение — резонатор глушителя.

Тем не менее это не так. Выхлопная система ВАЗ 2114 состоит из четырех составных частей:

• приемная труба, она крепится непосредственно к выпускному коллектору, принимает на себя весь основной огненный, химический и вибрационный удар от выходящих газов и поэтому делается только из легированной, высокопрочной стали
• катализатор, он нужен для дожигания избытков кислорода в его камерах, которые выполнены в виде керамических сот, поверхность которых покрыта платиноиридиевой пленкой, при соприкосновении с которой происходит окисление и реакция догорания и снижения уровня токсичности проходящих газов
• резонатор, в некоторых источниках он называется дополнительным глушителем, но это не принятое в профессиональных кругах обозначение
• глушитель выполняет роль остаточного звукопоглощения и вывода токсичных выхлопных газов за пределы кузова автомобиля

Спортивный резонатор ВАЗ 2114

Диагностика выхлопной системы

Чтобы сделать вывод о необходимости замены той или иной части выхлопной системы, следует произвести диагностику. Это можно сделать самостоятельно, с использованием смотровой ямы или подъемника. Для начинающих автолюбителей нелишним будет ознакомиться со схемой системы для того, чтобы знать, правильное название той или иной детали и место ее расположения.

Как можно увидеть из схемы, глушитель — это последнее звено системы выброса дымовых газов. Его основную задачу легко определить из названия: заглушить громкий звук работы двигателя, прорывающийся из цилиндров вместе с продуктами сгорания топлива. Глушитель и предыдущее звено цепи — резонатор, чаще всего выходят из строя и подлежат ремонту или замене.

Появление неисправностей выхлопной трубы характеризуется целой гаммой различных звуков, от гула и рычания до неприятного дребезжания. Их объединяет один признак: звуки доносятся из-под днища автомобиля, средней и задней его частей. Стоит заметить, что не все звуки свидетельствуют о прямой неисправности, иногда достаточно осмотреть автомобиль снизу и удалить причину шума. Рекомендации по диагностике неисправностей выхлопной системы.

1. После того как машина поставлена на смотровую яму, нужно обязательно исключить ее скатывание, так как диагностику придется выполнять при холостых оборотах двигателя, находясь в яме. Поэтому если нет уверенности в ручном тормозе ВАЗ 2110, то под колеса лучше подставить упоры. Запустить двигатель и спуститься в смотровую яму.
2. Случается, что следы прогорания глушителя бросаются в глаза сразу же, к тому же из отверстия доносится рычащий звук. Но не всегда дырка находится на нижней части узла, она может располагаться и сверху, и по бокам, особенно в тех местах, где к глушителю приварены трубы. Нужно тщательно осмотреть узел и выявить место прорыва газов.

1. Характерный для автомобилей ВАЗ противный дребезжащий звук, раздающийся из глушителя, говорит о том, что нужно готовиться к его замене. Шум издает отгоревшая перегородка, которая от вибрации болтается внутри корпуса и стучит о стенки. Прорыва дымовых газов в этом случае не наблюдается, неисправность не является фатальной, эксплуатацию авто можно продолжать. Но этот признак говорит о том, что срок службы глушителя подходит к концу.
2. Растянутые или порванные подвесные резинки выхлопной трубы дают ей возможность болтаться с большой амплитудой, ударяясь об элементы кузова автомобиля. Это характеризуется глухими стуками; находясь в смотровой яме, определить их источник легко. Такую небольшую неисправность и устранить нетрудно, нужно лишь заменить резинки.
3. Гул с вибрацией, передающейся на кузов автомобиля, свидетельствует о том, что выхлопная труба напрямую или через посторонний предмет контактирует с днищем. Это может быть результатом удара и деформации элементов выхлопной системы. В таком случае нужно принять меры к выправлению трубы, чтобы между ней и деталями кузова был зазор не менее 1 см. Еще одна причина — это набившаяся между трубой и днищем грязь после езды по мокрой грунтовой дороге. Решается вопрос простой очисткой днища от грязи.
4. После езды по различным лесным или полевым дорогам рекомендуется всегда осматривать днище автомобиля на предмет присутствия застрявших посторонних предметов, например, веток. Палка, застрявшая между трубой выхлопной системы и элементом днища, очень хорошо передает гул и вибрацию от работы двигателя непосредственно в салон машины.

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

1. Коллектора выпускного типа;
2. Лямбда-зонда;
3. Трубы приемного типа;
4. Нейтрализатора;
5. Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Система выпуска отработавших газов ВАЗ 2110

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

1. Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
2. Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
3. Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
4. Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
5. Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

1. Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
2. При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
3. Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Система выпуска отработавших газов

Система выпуска состоит из выпускного коллектора, приемной трубы, основного и дополнительного глушителей и оборудована каталитическим нейтрализатором. Для снижения передачи вибраций на кузов и уменьшения нагрузки на систему при колебаниях силового агрегата, соединение приемной трубы с последующим элементом системы сделано шарнирным (см. рис.). Подвижность и герметичность соединения обеспечивается двумя пружинами, установленными под стяжные болты вместо шайб, и металлографитовым уплотнительным кольцом со сферической наружной поверхностью. Фланец элемента системы выпуска, присоединяемого к приемной трубе, имеет внутреннюю сферическую поверхность.

Система выпуска отработавших газов [На двигателях 21114 и 2111 системы аналогичны. Отличия заключаются соответственно в форме соединительных фланцев выпускного коллектора и приемной трубы.]:

А – двигателей 21124 и 21114 (1,6i); Б – двигателей 2112 и 2111 (1,5i); 1 – уплотнительная прокладка выпускного коллектора; 2 – выпускной коллектор; 3 – прижимная планка кронштейна крепления выпускного коллектора; 4 – уплотнительная прокладка приемной трубы; 5 – металлографитовое уплотнительное кольцо приемной трубы; 6 – дополнительный глушитель; 7 – подушки подвески дополнительного глушителя и передней части основного глушителя; 8 – пружина стяжного болта; 9 – стяжной болт шарнирного соединения; 10 – приемная труба; 11 – стопорная пластина гайки крепления приемной трубы; 12 – кронштейн крепления выпускного коллектора; 13 – уплотнительное кольцо глушителя; 14 – основной глушитель; 15 – подушка задней подвески глушителя; 16 – дополнительный глушитель; 17 – скобы хомута; 18 – каталитический нейтрализатор; 19 – приемная труба; 20 – прижимная пластина; 21 – уплотнительная прокладка приемной трубы; 22 – кронштейн

Соединение основного и дополнительного глушителей – жесткое, со стальным уплотнительным кольцом.

Система выпуска подвешена к кронштейнам кузова на четырех резиновых кольцах – подушках. Подушки подвески дополнительного глушителя и передний подвески основного глушителя взаимозаменяемы. Подушка подвески основного глушителя – усиленная.

Особенности системы выпуска отработавших газов двигателя 2112 (1,5i 16V)

Двигатель ВАЗ-2112 удовлетворяет нормам ЕВРО II по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-2112 отлит из чугуна. Соединение выпускного коллектора и головки блока уплотнено двухслойной металлической прокладкой. Фланец приемной трубы соединяется с фланцем выпускного коллектора шестью шпильками с гайками через термостойкую (металлоасбестовую) прокладку. Каталитический нейтрализатор расположен под днищем автомобиля между приемной трубой и дополнительным глушителем. От нагрева днище автомобиля защищает металлический экран, установленный над нейтрализатором. Датчик концентрации кислорода установлен в нижней части приемной трубы перед нейтрализатором. Соединение приемной трубы и нейтрализатора выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 21124 (1,6i 16V)

Двигатель ВАЗ-21124 в зависимости от комплектации удовлетворяет нормам ЕВРО II или ЕВРО III по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-21124 – стальной. Каталитический нейтрализатор объединен с выпускным коллектором в единый узел – каталитический коллектор (катколлектор). Это сокращает время прогрева нейтрализатора до рабочей температуры и повышает его эффективность. В каталитическом коллекторе установлены два датчика концентрации кислорода – до и после нейтрализатора (в исполнении ЕВРО II установлен один датчик, перед нейтрализатором). Соединение каталитического коллектора с приемной трубой уплотнено термостойкой (металлоасбестовой) прокладкой. Соединение приемной трубы и дополнительного глушителя выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 2111 (1,5i 8V)

Двигатель ВАЗ-2111 в зависимости от комплектации удовлетворяет нормам R83 или ЕВРО II по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-2111 отлит из чугуна. Фланец приемной трубы соединяется с фланцем выпускного коллектора четырьмя шпильками с гайками через термостойкую (металлоасбестовую) прокладку. На части автомобилей, комплектуемых под ЕВРО II, устанавливается каталитический нейтрализатор. Он расположен под днищем автомобиля между приемной трубой и дополнительным глушителем. Над нейтрализатором к кузову прикреплен термозащитный металлический экран. Датчик концентрации кислорода установлен в нижней части приемной трубы перед нейтрализатором. Соединение приемной трубы с нейтрализатором выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 21114 (1,6i 8V)

Двигатель 21114 в зависимости от комплектации удовлетворяет нормам ЕВРО II или ЕВРО III по токсичности отработавших газов.

Выпускной коллектор двигателя 21114 объединен с каталитическим нейтрализатором в единый узел каталитический коллектор (катколлектор). Это сокращает время прогрева нейтрализатора до рабочей температуры и повышает его эффективность. В каталитическом коллекторе установлены два датчика концентрации кислорода – до и после нейтрализатора (в исполнении ЕВРО II установлен один датчик, перед нейтрализатором). Соединение каталитического коллектора с приемной трубой уплотнено термостойкой (металлоасбестовой) прокладкой. Соединение между приемной трубой и дополнительным глушителем выполнено шарнирным.
