В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины. Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля.

• Нет массы
• Перегорела лампа
• Окислились контакты
• Обрыв проводки

  Видео: как улучшить работу задних фонарей ВАЗ-2107

• Габаритные огни
• Стоп-сигнал
• Фонарь заднего хода
• Задние противотуманные фонари
• Тюнинг задних фонарей ВАЗ-2107

  Видео: как преображаются задние фонари «семёрки» после тюнинга

Габаритные огни

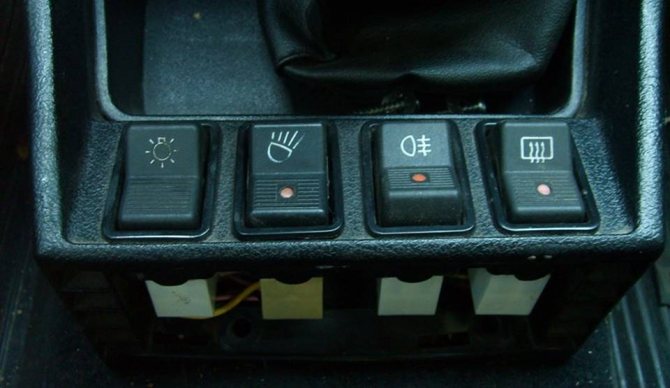

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.

Габаритные огни включаются трёхпозиционным переключателем, расположенным под рычагом переключения скоростей

На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:

• лампы, сигнализирующей о работе габаритов;
• подсветки номерного знака;
• лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:

• подсветки приборов;
• лампы освещения прикуривателя;
• подсветки вещевого ящика.

Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.

За работу габаритных огней отвечают предохранители F14 и F15

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

• Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

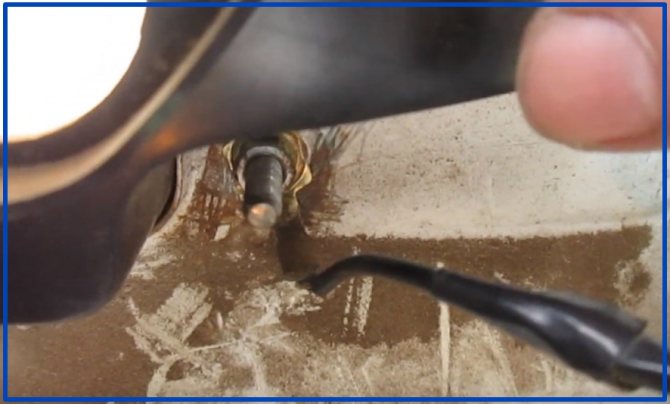

Отсутствует масса

Лампа накаливания работает при подаче на нее постоянного напряжения 12В. Плюсовой провод подается от аккумулятора через лягушку. Минус или масса берется с кузова автомобиля. Если от блок-фары отсоединить минусовой провод, то стопы работать не будут. Если недавно проводились работы с задней оптикой, и при этом обнаруживается неисправность работы стоп-сигналов, то необходимо перепроверить подключение провода «массы».

Это интересно! Минусовой провод в месте соединения с кузовом может окислиться, поэтому необходимо убедиться в отсутствие окислов и коррозии. При наличии таковых понадобится наждачной бумагой очистить место соединения, и обработать его густой смазкой.

Перегорание лампы

Выяснить такую поломку можно только после демонтажа патрона с лампой. Определить неисправность лампы можно визуально, если на ней наблюдается обрыв спирали. Лампочки не ремонтируются, и меняются на новые. Лампа стоп-сигнала на ВАЗ 2107 — это обычный спиральный элемент, мощность которого оставляет 21 Ватт. Вкручивать элемент большей мощности не рекомендуется, так как создастся дополнительная нагрузка на бортовую сеть.

Это интересно! Чтобы продлить срок службы излучающего источника и при этом снизить потребление электроэнергии, можно вместо галогенки вставить светодиодные лампы. Они служат дольше обычных, и потребляют в несколько раз меньше мощности, однако их недостаток в высокой стоимости.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Это интересно! Контакты могут окислиться, покрыться коррозией или ослабнуть, что приведет в итоге к неисправной работе стоп-сигналов. Контакты следует проверить также на лягушке или ДСС.

Обрыв проводки

При проведении каких-либо работ в салоне, можно случайно задеть проводку, посредством которой запитываются задние фары. Хотя она и проложена в специальных шахтах и закрыта защитными элементами, однако исключать такую вероятность не следует. К тому же повредиться провод может не только от физического воздействия человека, но и посредством возникновения короткого замыкания. Чтобы исключить или подтвердить эту причину, понадобится прозвонить провод, который идет от датчика возле педали к цоколю блок фары.

Это интересно! При коротком замыкании провода, обычно сразу срабатывает предохранитель, поэтому данный элемент следует проверить первым делом, если сзади не горят обе лампы. На некоторых новых семерках устанавливается дополнительный стоп-сигнал за задним стеклом. Его неработоспособность также свидетельствует о неисправности проводки, перегорании предохранителя и неисправности датчика стопа.

Перегорание дорожек и неисправность датчика

Ниже представлена схема, по которой можно разобраться с принципом работы всей тормозной системы. Чтобы не разбираться в схеме, следует также перепроверить исправность датчика стоп-сигнала. Он находится возле педали тормоза, и этот элемент еще называется лягушкой. Чтобы устранить поломку такого типа, понадобится заменить датчик, выкрутив его, и предварительно отсоединив контакт (при отсоединении контакта, рекомендуется снять клемму минус с АКБ).

ДСС не подлежит ремонту, и при неисправности, подлежит замене. Исправность его можно проверить мультиметром путем прозвонки. Стоимость такого элемента составляет копейки и купить не проблема.

Если после проделанных работ стоп-сигналы на ВАЗ 2107 не заработали, тогда следует проверить контактные дорожки на платах. Для этого понадобится разобрать фонари, и произвести визуальный осмотр. Целостность дорожек можно проверить контрольной лампой, а для устранения поломки, следует воспользоваться паяльником.

Подводя итог, надо отметить, что на поиск поломок обычно уходит немного времени, а на их устранение еще меньше. Чтобы не создать аварийную ситуацию на дороге, следует проводить проверку исправности работы всех осветительных приборов на автомобиле регулярно 1 раз в месяц при ежедневной эксплуатации ТС.

Стоп-сигнал

Включатель стоп-сигналов расположен на держателе подвески педали тормоза. Включение стоп-сигнала происходит следующим образом: при надавливании на педаль тормоза пружина во включателе нажимает на штифт управления. Одновременно с этим контакты во включателе замыкают цепь фонарей стоп-сигнала. При отпускании педали тормоза штифт возвращается в исходное положение и стоп-сигнал гаснет.

Если на ВАЗ-2107 не работают стоп-сигналы, следует убедиться в том, что причина неисправности не в выключателе. Для этого необходимо откинуть наконечники питающих проводов и поставить между ними перемычку: если стоп-сигналы включатся, следует ремонтировать или менять выключатель. Для замены выключателя стоп-сигнала необходимо повернуть его по часовой стрелке на 90 градусов и извлечь из крепления. Установив новый выключатель, следует убедиться в том, что шейка переключателя плотно прилегает к педали тормоза и повернуть его на 90 градусов против часовой стрелки. Регулировка нового выключателя происходит автоматически при нажатии педали тормоза. Выключатель работает нормально, если стоп-сигнал включается не ранее, чем педаль тормоза переместится на 5 мм, но не позже, чем она будет нажата на 20 мм.

В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова.

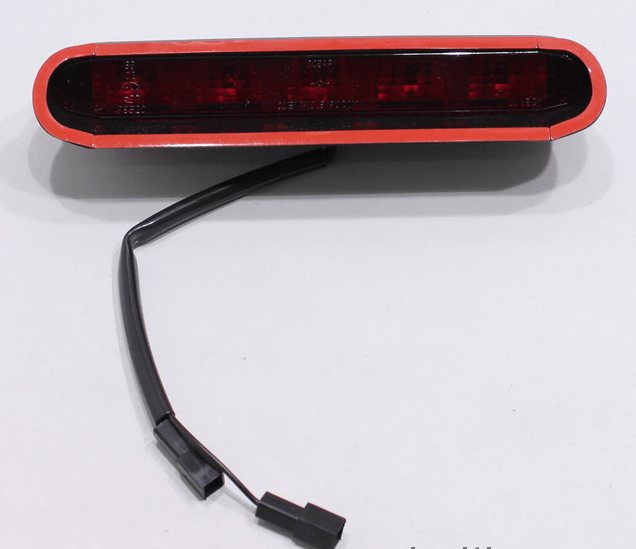

Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.

Для усиления «заметности» автомобиля на дороге может устанавливаться дополнительный стоп-сигнал

Не горят стоп сигналы на ВАЗ 2111 причины

ПРИНЦИП ПОИСКА

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;
• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть. но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Фонарь заднего хода

Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:

• освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;
• информирования других участников движения о том, что автомобиль перемещается задним ходом.

Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.

В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Подсветка номера ВАЗ-2107

Для освещения номерного знака в автомобилях ВАЗ-2107 используются лампы типа АС12–5-1 (C5W). Включается подсветка номера выключателем наружного освещения — первой слева кнопкой под рычагом переключения передач. Для замены лампы подсветки номерного знака необходимо поднять крышку багажника, крестообразной отвёрткой открутить два самореза, удерживающих фонарь подсветки и извлечь плафон из корпуса фонаря, после чего заменить лампочку.

Для подсветки номерного знака ВАЗ-2107 используются лампы типа АС12–5-1 (C5W)

Задние фонари автомобиля ВАЗ-2107 являются ключевым элементом системы освещения и выполняют целый ряд функций, связанных с безопасностью транспортного средства. Правильная эксплуатация и своевременное техническое обслуживание позволят продлить жизнь задним фонарям и обеспечить комфортное и безаварийное вождение. Придать своему автомобилю более актуальный внешний вид можно с помощью тюнинга осветительных приборов, в том числе задних фонарей.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
2. Вышел из строя предохранитель.
3. Вышла из строя лягушка тормоза.
4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

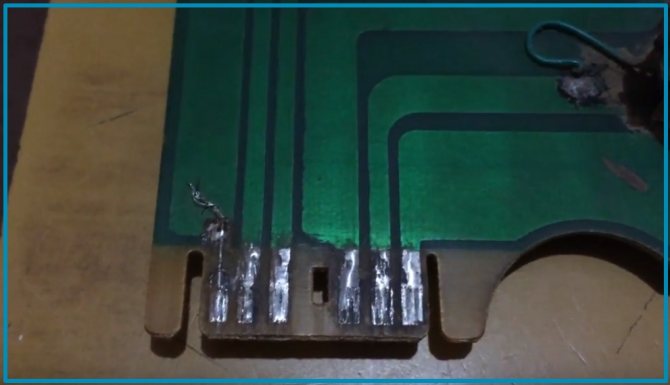

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Что делать если не горит задний стоп-сигнал у автомобиля

В первую очередь необходимо выяснить, почему не горят задние стоп-сигналы. Для этого нужно проверить состояние ламп, установленных в стоп-сигнале. Это можно сделать открыв багажник и сняв задние фары. На некоторых машинах проделывать данную операцию необязательно, на других моделях она будет трудоемкой. Для того чтобы на все сто процентов убедиться, что проблема не в лампах, нужно заменить их на новые либо попробовать лампы с других сигналов. Если они работают – проблема решена. Необходимо просто купить новые светоизлучающие приборы. На некоторых автомобилях стоп-сигналы связаны друг с другом. Если один пришел в негодность, другой автоматически не будет работать. Именно поэтому нужно проверить их оба.

Рекомендуем:

Как правильно разобрать боковое зеркало заднего вида?

Два задних стоп-сигнала

Если замена ламп не дала результата, можно переходить к проверке другой теории. А именно: проверке работы патронов. Они должны быть не окислены и соединены с проводкой. Можно обновить это соединение, отсоединив их, почистив наждачкой, смазав смазкой и поставив обратно. Стоит помнить, что если замена ламп не дала результата, не нужно их менять на старые. Лампы могли перегореть одновременно с пришедшими в неисправность патронами.

Если предыдущие манипуляции не помогли устранить неисправность, нужно проверить предохранители. Их проверить очень просто – достаточно завести автомобиль и нажать на клаксон. Если затем последует звук – эти элементы в порядке. Если же звук не последовал, потребуется замена предохранителя. Данный способ проверки подойдет не для всех моделей машин. Есть некоторые разновидности, в которых за стоп-сигнал и клаксон отвечают разные системы.

Нужно проверить исправность работы включателя сигнала. Когда производится нажатие на тормоз, срабатывает механизм, включающий тормозные сигналы. Если он вышел из строя то, соответственно, и сами сигналы работать не будут. Он выходит из строя по двум причинам. Либо образование нагара и коррозии, либо окисление контактов. Для устранения этой неполадки нужно либо заменить эту деталь, либо почистить ее.

Для снятия включателя сигнала нужно снять педали и выкрутить его. Затем отсоединить провода и замкнуть их вручную. Если после того как провода замкнулись сигнал загорелся – значит, проблема была именно в этой детали.
