Как подключить

Чтобы понять, как подключить конденсатор к усилителю, достаточно иметь общие знания по электротехнике и физике. Электрическая схема подключения конденсатора к усилителю особой сложностью не отличается и собрать ее может любой пользователь, знакомый с основами техники электробезопасности и обладающий базовыми навыками обращения с инструментом для монтажа электрических цепей.

Накопитель подключается параллельно звуковому усилителю и автомобильной аккумуляторной батарее (АКБ) при строгом соблюдении полярности: плюсовую клемму конденсатора следует соединить с плюсом АКБ, а минусовую — с «массой» автомобиля, т.е. с минусовым контактом.

Длина проводов от конденсатора до точек подключения не должна превышать 50 см.

Перед проведением работ подготовьте необходимые принадлежности:

Сначала нужно зарядить конденсатор, для чего собрать временную схему следующим образом:

После зарядки разберите временную схему, тумблер и лампочку сохраните для дальнейшего использования, после чего начните установку накопителя в систему:

Усилие затяжки гаек и болтов должно быть контролируемым, согласно расчетной таблице, в противном случае недотянутый крепеж послужит причиной повышенного сопротивления и искрения, а перетянутый может вызвать деформацию и разрушение элементов электроцепи. Также недопустимы скрутки проводов.

Установленный накопитель положительно влияет не только на качество воспроизведения низких частот сабвуфером, но и на всю электрическую систему автомобиля:

Следует учесть, что само по себе добавление электролитического накопителя в электрическую систему автомашины не обязательно окажется панацеей, если компоненты электрики автомобиля не отвечают соответствующим требованиям: провода и кабели должны быть медными и иметь сечение, рассчитанное на протекание больших токов, клеммы и наконечники — позолоченными (там, где это возможно) или лужеными. В электросистеме автомобиля следует установить мощный аккумулятор.

Источник

Как подключить накопитель к сабвуферу

Накопитель, накопительный конденсатор или ёмкость представляет собой электротехнический элемент, состоящий из двух электродов (обкладок), разделённых изоляционным материалом. Это устройство обладает свойством накапливать электрическую энергию и отдавать её потребителю. От площади электродов зависит количество энергии, которую элемент может накопить. Этот параметр называется ёмкостью конденсатора. В высококачественных автомобильных системах воспроизведения звука, параллельно клеммам питания усилителя, подключается электрическое устройство большой ёмкости. Зачем нужен накопитель, и как подключить конденсатор к сабвуферу – тема данной статьи.

Как подобрать

Электрический конденсатор — это специальный прибор с двумя полосами, который накапливает, сохраняет и передает заряд тока подключенным узлам. Его конструкция состоит из обкладок с диэлектрической изоляцией. Главным свойством изделия является емкость, указывающая на количество энергии, которая получается за единицу времени. Этот параметр отображается в фарадах (Ф).

Среди всего разнообразия конденсаторов максимальная емкость свойственна электролитическим моделям или более модернизированным типам — ионизаторам.

Чтобы упростить выбор конденсатора для усилителя в машине, нужно получить общее представление о том, что происходит в сети транспортного средства при запуске автомагнитолы, мощностью от 1 кВт, на низких частотах. При простых расчетах удается определить следующее — потребление тока достигает 100 А. Однако нагрузка становится неравномерной, и пиковые значения замечаются при басовых ударах. Скачки напряжения связаны с двумя явлениями:

АКБ и конденсатор имеют некоторые сходства. Они предназначаются для накопления и отдачи электрической энергии, при этом второй узел справляется с этой задачей быстрее, чем аккумулятор. Это свойство определяет сферы его использования.

Подключение конденсатора выполняется параллельным образом. Если случается резкий скачок потребления тока, сопротивление внутри АКБ резко падает. В это время активируется конденсирующий элемент, который передает энергию, компенсируя падение мощности.

Выбирая деталь, необходимо учитывать мощность сабвуфера. Кроме сложных расчетов, можно применить простое правило: каждый 1 кВт мощности требует 1 Ф емкости. Если превысить показатель, это приведет только к положительным откликам. При этом рабочее напряжение должно варьироваться от 14-18 В. Отдельные конденсаторы оснащаются специальным индикатором, который упрощает их применение, а также электроникой для отслеживания заряда.

Конденсатор — это полезный аксессуар для автомобильного сабвуфера, который не только устраняет массу проблем со звуковым оборудованием, но и улучшает стабильность работы электрический цепи.

Это обусловлено принципом его действия и следующими особенностями:

Как подключить накопитель конденсатор к сабвуферу

Автолюбители часто спрашивают, для чего вообще нужна система добавочного электропитания. Автомобильный сабвуфер при воспроизведении низкочастотного сигнала, на пиковой мощности, потребляет такой ток, которые не может обеспечить никакой аккумулятор. На слух это воспринимается как «провалы» в звучании, а если большое потребление тока является постоянным, то звук становится «бубнящим». Электрическая ёмкость выполняет функцию накопления заряда, который отдаётся в цепь питания низкочастотного усилителя.

Такой способ питания усилителя даже в недорогих системах заметно повышает качество звучания.Акустические системы большой мощности требуют много энергии, поэтому без накопительного блока звук будет невысокого качества. Особенно это заметно в тёмное время суток, когда количество потребителей электроэнергии в автомобиле увеличивается. Аккумулятор «проседает», фары начинают моргать, а басовое чёткое звучание становится «размытым» и неприятным на слух. Часто падение напряжения питания усилителя приводит к клиппингу, то есть к двухстороннему ограничению амплитуды сигнала. Это явление может вывести динамики из строя.

Накапливающий энергию прибор, в цепи питания, обладает малым внутренним сопротивлением, поэтому он быстро отдаёт запасённую энергию и именно в тот момент, когда усилителю для нормальной работы её не хватает.Подключение устройства для усилителя должно выполняться по определённым правилам.

Как зарядить конденсатор

Подключая прибор, нужно убедиться, что он достаточно заряжен. В противном случае во время включения разряженной детали произойдет резкий скачок напряжения.

При наличии электроники, которая отслеживает уровень заряда, беспокоиться нет смысла. Достаточно просто подключить деталь к источнику питания. Если такие контролеры отсутствуют, придется зарядить его, придерживаясь допустимого уровня тока.

Для проведения процедуры лучше применить автомобильную лампочку и подключать ее вразрез цепи питания. При запуске она загорится, а скачок электрического тока будет ограничиваться допустимой мощностью лампочки. После завершения цикла зарядки лампа потухнет.

Источник

Установка конденсатора для сабвуфера

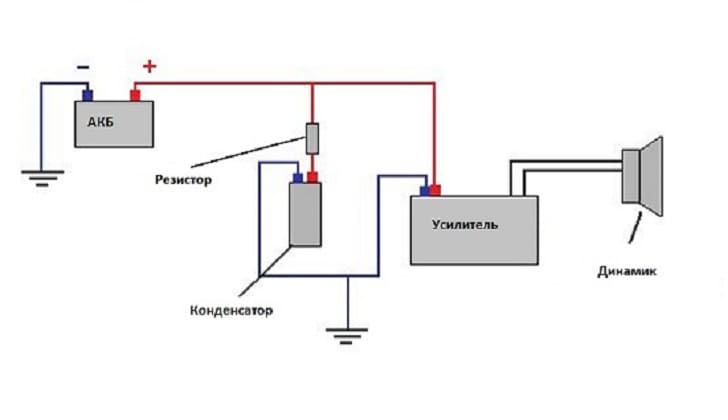

Схема подключения накопителя для сабвуфера очень проста и может быть реализована самостоятельно. Соединительные провода можно зажимать под винт клемм питания или использовать для этой цели переходную колодку. Для того чтобы избежать влияния соединительных кабелей на разряд устройства его следует размещать как можно ближе к низкочастотному усилителю. Длина соединительных проводов не должна превышать 30-40 см. Все питающие провода, идущие от аккумулятора к прибору и далее к усилителю должны иметь большое сечение, чтобы не допустить потерь энергии. Нельзя для этой цели использовать стальные обмеднённые провода. Кабели должны быть многожильными и сделанными из чистой меди.

Установка и схема подключения накопителя-конденсатора к сабвуферу

Конденсаторы-накопители энергии, используемые в автомобильных сабвуферах, должны иметь ёмкость от 1 до 3 фарад и более. На самом деле некоторые недобросовестные производители выпускают изделия, где подлинная ёмкость, сильно отличается от той, что указана на корпусе изделия. Поэтому на форумах часто можно встретить нарекания, что установка дополнительного устройства не дала никакого результата. Это связано с тем, что был приобретён контрафактный товар. Поэтому энергетический блок для усилителя нужно приобретать только в специализированных магазинах. Очень часто, как аналоги конденсаторов большой ёмкости, на автомобильных рынках продаются ионисторы или супер конденсаторы.

В ионисторах используются пористые обкладки, которые позволяют запасать очень большое количество энергии, поэтому ёмкость таких приборов составляет десятки и сотни фарад. Причём напряжение, при котором ионисторы могут работать без повреждений, не превышает 10 вольт. Минусом ионисторов является большое внутреннее сопротивление.

Как правильно подключить накопитель для сабвуфера

Подключение конденсатора к усилителю и сабвуферу может выполняться при монтаже всей звуковой системы автомобиля или на уже работающее устройство.Чтобы отделить цепь питания усилителя, работающего на усилитель, от других потребителей электричества, между плюсом аккумулятора и блоком запаса энергии ставится диод в прямом включении.Если возникла необходимость установить прибор на уже работающий комплект аппаратуры, то перед началом работы следует полностью отключить всю систему питания. Считается, что ёмкость устройства выбирается из расчёта 1 фарада на киловатт мощности.Изделие такой ёмкости является самым распространённым. Для всех усилителей с меньшей мощностью, накопитель на 1 фараду так же подойдёт. Установка накопителя для сабвуфера выполняется с помощью крепёжных приспособлений, которые входят в комплект накопителя.

Подсветка сабвуфера

Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Для этого используют светодиоды — полупроводниковые устройства, которые излучают свет под воздействием электрического тока. Их можно приобрести в магазине электротоваров. Светодиоды имеют два контакта — катод и анод. На фото они помечены соответственно.

Важно правильно подключить диоды: катодный контакт подключается к минусу, анодный — к плюсу. К анодам каждого светодиода припаиваются резисторы.

Светодиоды соединяются между собой катодными контактами, а резисторы подключаются к питанию. Чтобы диоды хорошо держались в корпусе сабвуфера, их лучше скрепить вместе следующим образом. Намного проще использовать светодиодную ленту. В ней диоды уже подключены и надежно закреплены, а потому ее
достаточно только подключить к питанию усилителя. Присоединить ленту к сабвуферу можно с помощью двустороннего скотча или клея. Светодиодные ленты имеют широкую цветовую гамму, просты в подключении и отлично украшают ваш сабвуфер.

Подсветка сабвуфера и усилителя

Светодиодная подсветка сабвуфера и усилителей
