Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

[ Скрыть]

Почему стрелка тахометра прыгает

Что бы выяснить почему дергается стрелка тахометра необходимо произвести следующие манипуляции:

1.На приборной доске найдите лампу «Check» и проверьте загорается ли она. Если нет, то, по всей видимости, диагностика системы не сможет определить неисправность.

2. Выполните проверку электропроводки, способом тестирования уровня напряжения на проводке плюс и минус, а также, проверьте состояние соединений.

3. Если другое оборудование или приборы работают некорректно, обязательно нужно произвести проверку массы, потому что эту деталь зачастую упускают.

4. Проверьте состояние контактов трамблера и конденсатор на его крышке, так как в процессе эксплуатации он мог быть пробит.

5. Также, нужно проверить цепи в системе зажигания.

6. Если недавно вы проводили ремонт прибора или его замену, то его просто необходимо настроить. Для этого нужно отрегулировать положение нуля и самого прибора, настроить качество подключения и произвести регулировку тумблером на тыльной стороне установки.

7. Если стрелка прыгает, когда двигатель достигает высоких оборотов, значит сломан коммутатор и его нужно заменить.

https://youtube.com/watch?v=TdI-Nn8XjmY

Большой тахометр для дизельного двигателя

Еще один самодельный тахометр

Для того чтобы измерять количество оборотов, как мы уже знаем, применяется подсчет импульсов прерывателя или же напряжение от свечей зажигания. Частота этих импульсов связана линейно с частотой вращения мотора. Также можно попробовать организовать индуктивную связь с такой цепью, что и будет продемонстрировано в данном устройстве.

Для 1500 об – 50 Гц. Это дает возможность простой калибровки устройства по частоте. Импульсы, полученные с третьего выхода микросхемы, подаются на стрелочный индикатор. В этой схеме автор использует миллиамперметр. Индикатор покажет напряжение в этой сети. Так как длительность импульсов на выходе микросхемы примерно одинаковая, то напряжение пропорционально частоте, с которой образуются искры.

ZenDen › Блог › Инструкция для тахометра RL-HM032R к Sea PRO OTH 9,9 S

Приобрел сами знаете где тахометр для ПЛМ. Инструкция по установке ничего сложно…а вот в меню все не так просто, поэтому вот перевод сделал. Может кому интересно будет.

Тахометр RL-HM032R ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ

Тахометр RL-HM032R

I. Настройки рабочих тактов 1. Нажмите MENU шесть раз при горящем индикаторе TOT и негодящей подсветке для входа в интерфейс управления рабочими тактами. По умолчанию установлено 1P1R 2. Для входа в режим установки тактов нажмите и удерживаете MENU в режиме управления рабочими тактами до тех пор, пока заданные по умолчанию установки 1P1R не начнет мигать. Кратковременно нажатие SET позволит выбрать режим. 3. Возможные режимы

1P1R 1 искра на один оборот 6P1R 6 искр на один оборот 2P1R 2 искры на один оборот 3P2R 3 искры на два оборота 3P1R 3 искры на один оборот 5P2R 5 искр на два оборота 4P1R 4 искры на один оборот 1P2R 1 искра на 2 оборота

II. Частота обновления данных о вращении коленчатого вала (КВ) 1. Нажмите MENU семь раз при горящем индикаторе TOT и негодящей подсветке для входа в настройки частоты обновления данных о вращении коленчатого вала. Частота обновления по умолчанию 0,5 сек. 2. Для входа в режим частоты обновления данных о вращении коленчатого вала нажмите и удерживайте MENU до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET позволит выбрать режим. 3. Частота обновления может быть установлена: 1.0 – обновление каждую секунду 0,5 – обновление каждые ½ секунды

III. Обороты в минуту 1. RPM – показывает текущее количество оборотов КВ 2. При выключенном ПЛМ ЖК-дисплей переходит из режима RPM в режим TOT автоматически, где отображается общее количество моточасов.

Водонепроницаемый

IV. Максимальные обороты КВ 1. Для просмотра максимального количества оборотов нажмите MENU пять раз при горящем индикаторе TOT и негодящей подсветке. Здесь отображается максимальное количество оборотов КВ с последнего запуска ПЛМ. 2. Всякий раз при выключении и включении ПЛМ данные обновляются.

V. Предупреждение о превышении допустимого количества оборотов КВ 1. Для установки сигнала о предупреждении превышения количества оборотов КВ нажмите MENU четыре раза при горящем индикаторе TOT и негодящей подсветке. По умолчанию сигнал о превышении оборотов стоит на 8500 об/мин. 2. Для установки числа максимальных оборотов нажмите и удерживайте MENU в режиме редактирования оповещения числа до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET для увеличения и MENU для уменьшения сигнализатора допустимых оборотов. 3. При превышении числа установленных допустимых оборотов индикатор RPM и число оборотов начнет мигать. Индикация будет мигать 5 раз 3 секунды, затем прекратит мигать на 3 секунда, и так циклически будет повторяться.

VI. Дисплей моточасов При выключенном ПЛМ ЖК-дисплей показывает общее количество наработанных моточасов.

С подсветкой

VII. Подсветка Однократное нажатие MENU или SET включает подсветку, которая выключится автоматически.

VIII. Таймер наработки ПЛМ 1. При выключенной подсветке и горящем индикаторе TOT дважды нажмите MENU. Отобразится время работы. 2. Длительное нажатие MENU в этом режиме сбросит таймер.

IX. Дисплей межсервисного интервала и его установки. 1. При горящем индикаторе TOT и негодящей подсветке трижды нажмите MENU для перехода в режим установки межсервисного интервала SVC, который ведет обратный отчет. 2. Длительное нажатие MENU для входа в режим редактирования межсервисного интервала SVC. Данные на дисплее начнут мигать. Для увеличения нажмите SET для уменьшения MENU. 3. По умолчанию межсервисный интервал установлен на 20 м/ч. Возможный диапазон установки 0-200 м/ч. После установки необходимого значения тахиметр автоматически перейдет в режим TOT, что означает подтверждение успешной установки межсервисного интервала. При наработке ПЛМ до установленного значения дисплей начнет мигать. 4. Для отключения оповещения нажмите SET или MENU. 5. При отключении оповещения таймер меж сервисного интервала автоматически начнет обратный отчет заново заданным ранее диапазоном до ТО. 6. Если интервал установлен на 0H то обратный отчет до ТО отключен.

X. При остановке ПЛМ и отсутствии действий с тахиметром в течении 10 секунд ЖК-дисплей автоматически сохранит все данные и перейдет в режим TOT (режим моточасов).

Комплектация: Тахометр 1 шт. Батарея CR2032 1 шт. Липучка на скотче для крепления к ПЛМ — 1 комплект Хомут пластиковый 2 шт.

Сегодня будем ставить! Видос может сниму

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Recommendations

Comments 31

В диагностическом разъеме должен быть вывод с буквой “Т” для сканирования ( под тахометр). Я на бензиновую Калдину ставил приборку с тахометром ( на которой с завода его не было). Подключал к диагностическому разъему провод. Работает до сих пор, хотя прошло уже больше пяти лет. Если двигатель дизельный, то подключать нужно к датчику оборотов в ТНВД.

К разъёму? Ну ну. Там ни мозгов, ни разъёма, ни датчика. Полностью механический дизель. На него два провода идёт. Свечи и клапан отсечки топлива. Остальное на работу двигателя не влияет.

Я-же написал, что на бензинке. Там вывод идет с мозгов. А на дизеле импульсы на тахометр берутся с датчика оборотов ( на ТНВД). Можно еще взять с генератора ( если нет датчика в ТНВД). Но с ТНВД точнее показывает.

Все верно. Но напрямую с датчика приборка не понимает, нужен мозг

Если там просто дизель ( без ЭБУ), то должна работать. На датчик оборотов ( в ТНВД) подключить тахометр ( например от Ваз-2106 и проверить показания. Будет работать или нет? Я на своем микроавтобусе менял щиток приборов на цифровой ( от Марк-2) Тоже замучился его подключать. Но потом разобрался. Пришлось немного поколдовать с распиновкой. Поставить делитель на два ( на микросхеме). Сейчас все работает. Хотя изначально щиток приборов был от бензинового Марка. А у меня дизель.

На жиге другой тахометр. Родная приборка не понимает потому что тахометр шёл только на бензиновой версии этих машин. А что на спринтере что на калдине дизельных тахометра не было

Ну тогда только отдельный тахометр ставить. Или запихать в родной щиток тахометр например от Жиги.

Если там просто дизель ( без ЭБУ), то должна работать. На датчик оборотов ( в ТНВД) подключить тахометр ( например от Ваз-2106 и проверить показания. Будет работать или нет? Я на своем микроавтобусе менял щиток приборов на цифровой ( от Марк-2) Тоже замучился его подключать. Но потом разобрался. Пришлось немного поколдовать с распиновкой. Поставить делитель на два ( на микросхеме). Сейчас все работает. Хотя изначально щиток приборов был от бензинового Марка. А у меня дизель.

Да и принцип работы у них другой. На жиге тахометр идёт напрямую с катушки зажигания, от неё и питается. А датчик тнвд считает только импульсы. Питание приборки отдельно

Тахометр на Жиге не питается от катушки зажигания. От катушки он берет только импульсы. А сам тахометр питается напряжением от щитка приборов ( свой плюс и минус). Поэтому его можно запросто подключить к датчику оборотов на ТНВД. Там к датчику подходит два провода. Один из них на массу, второй на входной вывод тахометра. Если с минусом не прокатит, то можно попробовать вместо минуса подать плюс.

Будет полезно: Как проверить подушку двигателя

Если там просто дизель ( без ЭБУ), то должна работать. На датчик оборотов ( в ТНВД) подключить тахометр ( например от Ваз-2106 и проверить показания. Будет работать или нет? Я на своем микроавтобусе менял щиток приборов на цифровой ( от Марк-2) Тоже замучился его подключать. Но потом разобрался. Пришлось немного поколдовать с распиновкой. Поставить делитель на два ( на микросхеме). Сейчас все работает. Хотя изначально щиток приборов был от бензинового Марка. А у меня дизель.

Но у вас же, я так понимаю, был изначально тахометр на микрике ? Все подготовлено для установки. Там только с электрикой повозиться да датчик в баке поменять. А тут ничего нет вообще . Поэтому только отдельный тахометр со своим датчиком

Как самостоятельно установить тахометр

Подключение через ЭБУ
Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

Монтаж тахометра на транспортное средство с бензиновым ДВС

При бесконтактной системе зажигания
Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

1. Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности.
2. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства.
3. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.
4. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения.
5. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Как подключить при контактной системе зажигания

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.

Схема задней панели тахометра
На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.

Дизельный
Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.

Схема включения тахометра от Волги
В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Подключение тахометра своими руками: плюсы и минусы

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

• Виды тахометров
• Как подключить тахометр через ЭБУ
• Схема подключения тахометра на бензиновый двигатель
• Как подключить тахометр к дизелю
• Как проверить тахометр на работоспособность

Знаете ли вы? Термин «тахометр» произошёл от греческого
τάχος– скорость иμέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

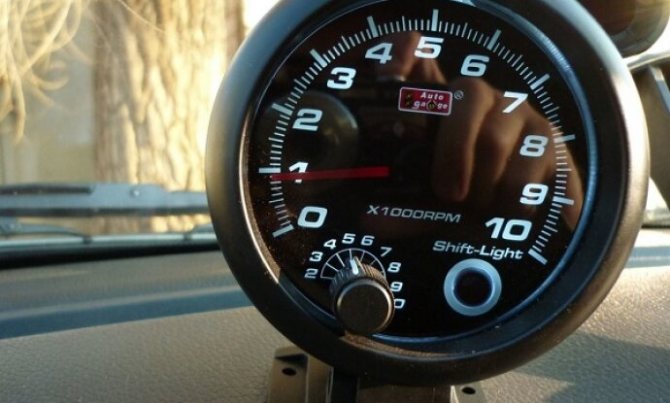

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй – на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

1. Закрепите механизм на его месте (место расположения определяется видом устройства).
2. Чёрный провод подсоедините к массе (кузову) автомобиля.
3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора – это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме.

Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году

.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Будет полезно: Хундай туксон 2006 года отзывы

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя. Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы. Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами. Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента. При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

У более удобных устройств размеры несколько меньше и составляют уже 95 мм. Наиболее распространенным является размер в 52 мм, который позволяет устанавливать прибор в любом месте на панели тех машин, где собственный тахометр не предусмотрен конструкцией.

Шкала тахометра и его дополнительные возможности

Конструкция каждого тахометра в авто предусматривает работу с конкретным числом цилиндров. Основная масса этих устройств работает с двигателями на четыре цилиндра. В отдельных моделях существует возможность переключения на необходимое количество цилиндров. В зависимости от числа оборотов двигателя градуировка шкалы имеет разное значение и может достигать от 8 до 11 тысяч оборотов в минуту.

Будет полезно: Сколько литров масла в двигателе тойота камри

Отдельные виды тахометров, оборудованные вспышкой, могут запоминать наибольшее количество оборотов двигателя. В состав тахометра могут быть дополнительно включены и другие приборы, отображающие работу мотора. Такие устройства называются мультиприборами. Таким образом, тахометр является очень нужным и полезным устройством, от которого во многом зависит стабильная работа двигателя и общие показатели эксплуатации автомобиля.

Неисправность в работе тахометра

При появлении признаков неисправности, для начала, следует обратить внимание на общее состояние проводки. Очень часто повреждение проводов или отсутствие контакта в них может послужить причиной поломки тахометра

Различные мелкие дефекты, в виде следов коррозии, незначительных трещин или ослабления крепления легко ликвидировать, но если повреждения серьезны, понадобится замена проводки.

Не менее актуальной причиной поломки является установка силиконовых проводов зажигания вместо штатных. Это происходит потому, что погонное сопротивление силиконовой проводки сильно отличается от сопротивления заводских проводов. Как следствие, форма импульса тока меняется. Если уменьшить номинал резистора на КП плате, то неисправность устраняется сама-собой.

Что касается цифровых тахометров, то популярной причиной неисправности прибора, часто бывает поломка специального цифрового экрана, на котором показаны нынешние параметры автомобиля. Что бы возобновить работу прибора, придется менять светодиодное табло.

Исключать поломку других деталей, также не следует, необходимо выявить, который именно элемент сломан и заменить его на новый.

О компании

К сожалению, во многих отечественных и импортных автомобилях отсутствует один очень важный прибор — тахометр. За основу взята схема, опубликованная в . Прибор имеет двухразрядный цифровой индикатор, показывающий число тысяч и сотен оборотов в минуту. Питается электронный тахометр от бортовой сети автомобиля и потребляет ток 0,45А. Принципиальная электрическая схема прибора изображена на рисунке.

Работа узла управления подробно описана в . Входной формирователь и счетчик собраны по типовой схеме и особенностей не имеют, поэтому сразу же начинают работать. В схему цифрового тахометра введена промежуточная память на триггерах для исключения мерцания цифр индикатора во время счета. Время рабочего цикла устанавливается подбором резистора R11, а время измерения — подбором резистора R7. Для обычного автомобильного четырехтактного четырехцилиндрового двигателя применяется индуктивный датчик.

Он представляет собой 50…70 витков провода ПЭЛ 1. Один конец катушки датчика обязательно надо изолировать, а второй — соединить со входом тахометра. Так, значению числа оборотов соответствует частота импульсов Гц. Но так как индикатор тахометра должен показывать в это время 3. Поэтому время измерения в этом случае устанавливается 0,3 с. Время рабочего цикла должно быть в 10…20 раз больше 3…6 с.

Конструкция и детали. Все микросхемы серии можно заменить на соответствующие серий , , Все детали электронного тахометра, кроме R1 и цифрового индикатора, размещены на двусторонней печатной плате размерами 60х мм. Плата помещена в корпус из полистирола размером 65хх35мм. DA1 устанавливается на небольшом ребристом радиаторе. На резисторе R1 падает около 5 В, что существенно облегчает тепловой режим стабилизатора.

Если все детали исправны, то прибор сразу же начинает работать. Налаживание заключается в следующем: на базу VT5 подается сигнал частотой Гц, и подбором R7 устанавливаются показания индикатора 3.

В заключение хочу отметить, что по этой схеме моими знакомыми собраны несколько электронных тахометров, отличающихся только конструктивно, и все они уже несколько лет отлично работают на различных автомобилях. Широков Б. Цифровой тахометр. Бирюков С. Цифровые устройства на интегральных микросхемах. Для звукового и светового эффекта можно собрать простенькую схему на трёх транзисторах.

Её можно применить где угодно: и на автомобиле, и на мотоцикле, и на скутере…. Как и у многих меломанов, у меня появилось желание установить сабвуфер в автомобиль. Но обычный коробчатой формы сабвуфер занимал почти четверть и без того маленького багажника Оды. К тому же опыт работы со стеклотканью имелся. Да я живу в Украине в богом забытом мухосранске, где люди ток пьют, жрут и курят. До области более км притом мне пик или атемегу найти раз плюнуть, а такое ископаемое и помойкам уж ненайдёш!!!

Всё, конечно относительно, но большинство деталей, включая микросхемы и индикатор есть в старых советских цветных телевизорах. Эта схема не содержит дефицитных деталей типа программируемых микроконтроллеров, свч элементов и т. Подпишитесь на нашу RSS-ленту , чтобы получать новости сайта. Будь всегда на связи! Мастер Винтик.

Всё своими руками! Здесь вы найдёте бесплатные справочники, программы. На сайте подобраны простые схемы, а так же советы для начинающих самоделкиных. Часть схем и методов ремонта разработана авторами и друзьями сайта. Остальной материал взят из открытых источников и используется исключительно в ознакомительных целях. Если у вас есть вопрос по схеме или поделке?

Мы всегда рады оказать помощь в настройке схем, ремонте, изготовлении поделок! Ремонт для начинающих, полезные советы и поделки, бесплатные схемы, программы.

Параметры радиоэлемент. Цифровой тахометр из доступных деталей Добавил: Винтик ,Дата: 12 Окт Рубрика: . Метки: . Вы можете следить за комментариями к этой записи через RSS 2. Вы можете оставить комментарий:. Зарядное из компьютерного блока питания. Автомобильные зарядные устройства. Принцип работы.

Расширяем возможности компьютерной мышки! Последние комментарии Винтик: Добрый день. Значит не только сгорел транс. Проблема похоже в Винтик: Зависит от модели телевизора. Схему нужно. Обычно к плате кин Владимир: добрый день

Vlad: Спасибо Вам за совет и внимание к моей проблеме! Вот только п Винтик: Если механическое повреждение, то проверить внимательно соеди Винтик: Такой неисправности у меня не было. Чтобы узнать видеотракт и Винтик: Нужно посмотреть осциллографом сигнал с выхода приемника и уб Винтик: Тарелка крутится?

Как подключить тахометр к генератору

Главная » Ремонт и сервис » Как подключить тахометр к генератору

Вам понадобится

• — выносной тахометр;
• — новая приборная панель со встроенным тахометром;
• — набор инструментов;
• — паяльник;
• — хлопчатобумажные перчатки.

Инструкция

Изучите руководство по ремонту и эксплуатации вашего автомобиля. В нем вы сможете найти инструкцию по установке и снятию штатного тахометра на инжекторную модель вашего автомобиля.

Выясните, есть ли штатные приборные доски с тахометром на вашу машину. Если таковые имеются, то самый идеальный и простой вариант – приобрести и инсталлировать такую доску взамен той, которая установлена в вашей машине сейчас.

Для установки новой приборной доски со встроенным тахометром необходимо произвести частичную или полную разборку торпеды. Каждая модель авто имеет свои собственные особенности при снятии доски. На некоторых машинах необходимо отсоединить всю торпеду, а других достаточно всего лишь снять защитный козырек над приборной доской выкрутить саморезы, фиксирующие крепления.

Подключать новую приборную доску необходимо по схеме, которая изображена на прилагаемой инструкции. Не забудьте перед установкой снять клемму «минус» с аккумуляторной батареи.

Приобретите и установите выносной тахометр, работающий от прикуривателя. Такой прибор позволяет измерять количество оборотов по изменению силы тока в бортовой системе питания. Выносной тахометр, работающий от прикуривателя очень удобен, так как требует для установки минимум усилий.

Однако у него есть и небольшой минус – погрешность в измерении. Это связано с тем, что у каждого металла свое значение сопротивления.

Подключите тахометр напрямую к проводам прикуривателя, если вы хотите добиться минимальной погрешности. Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету.

Для максимально точного измерения оборотов двигателя подключите выносной тахометр к катушке зажигания. Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Среди них отделите те провода, которые идут к катушке. Всего их должно быть четыре. Одним припаяйте на «плюс», а остальные в соответствии с цветом самого провода.

Обратитесь в сервис в том случае, если вы не уверены в своих силах. Устанавливайте только ту модель тахометра, которая рекомендована для использования на вашем автомобиле. Использование сторонних приборов в лучшем случае приведет к неправильным показателям системы.

Как подключить тахометр на дизельный двигатель

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Рекомендуем также прочитать статью о КПД дизельного двигателя. Из этой статьи вы узнаете о том, почему коэффициент полезного действия дизельного двигателя больше сравнительно с бензиновыми агрегатами.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

krutimotor.ru

Как подключить тахометр, испытать и отрегулировать его?

Тахометр — это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Тахометр

Принцип действия тахометра

В настоящее время различают тахометры:

• Механические. К механическому тахометру информация о частоте вращения двигателя поступает с помощью вращающегося тросика, механически связанного с коленчатым валом двигателя. Сейчас такие устройства в автомобилях уже практически не применяются;
• Электромеханические. Принцип действия электромеханических тахометров основан на преобразовании электрических импульсов с датчиков, установленных на двигателе либо с других электронных устройств. Эти сигналы преобразуются в магнитные импульсы, отклоняющие стрелку измерительного устройства подобно стрелочному вольтметру;
• Цифровые. Цифровые тахометры применяют в составе современных компьютеризированных панелей и управляются программно-техническими средствами. Самостоятельная установка тахометра такого типа практически невозможна.

Способы включения тахометра

Информацию о частоте вращения двигателя внутреннего сгорания можно считать с:

• генератора;
• датчика частоты вращения коленчатого вала;
• датчика частоты вращения распределительного вала;
• импульса управления катушкой зажигания.

Генераторы некоторых автомобилей (например, Volkswagen T4) имеют дополнительный вывод переменного напряжения, частота которого зависит от частоты вращения двигателя. В этих машинах сигнал на тахометр подается из этой точки.

Нерационально менять генератор только для установки тахометра.

Схема подключения тахометра

Датчики частоты вращения коленчатого и распределительного вала работают на электромагнитном принципе. На более ранних автомобилях устанавливались датчики, использующие эффект Холла. В любом случае электрический импульс, вырабатываемый этими устройствами, имеет амплитуду не более 5В, их внутреннее сопротивление не менее 200 Ом. Для того чтобы осуществить подключение тахометра к этим датчикам, необходим дополнительный усилитель. Эффективнее всего использовать более мощный импульс, приходящий к катушке зажигания.

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

• Трамблерный с одной катушкой зажигания;
• Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
• Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Следующей, более сложной задачей является электрическое соединение узлов. В качестве проводника следует взять многожильный медный провод сечением не менее 2 кв.мм. с полихлорвиниловой изоляцией.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

autodont.ru

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

1. Штатный прибор на пятерке 2. Аналоговое устройство для авто 3. Выносные автомобильные приборы
Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Вид прибора сзади

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

avtozam.com

Как подключить тахометр?

• Главная
• >
• Статьи

Наша компания возобновила свою работу. Нами были приняты все меры для осуществления безопасной работы в условиях эпидемии COVID19

Обращаем внимание: до 1 июня оборудование в ремонт не принимается

Тахометр, т.е. прибор, измеряющий частоту вращения коленчатого вала двигателя (об/мин) устанавливается в любую современную модель автомобиля. Устройство предназначено для грамотной эксплуатации двигателя, тяговые и мощностные характеристики которого значительно зависят от оборотов коленвала. Даже если в Вашем автомобиле тахометр не установлен, Вы можете приобрести выносной тахометр и подключить его самостоятельно, как на бензиновый двигатель, так и на дизельный.

Например, такие модели тахометров как: Тахометр диодный + вольтметр цифровой, Тахометр + Вольтметр 86105 DGT, Тахометр + t воды + вольтметр 998182, Тахометр 7788LED +t воды +t масла +вольтметр +давление масла +Boost

Как установить тахометр? Тахометр на бензиновый двигатель и на дизельный устанавливаются по-разному. Сначала рассмотрим: как подключить тахометр в автомобиль с бензиновым двигателем.

Для подключения тахометра на бензиновый двигатель Вам поможет схема тахометра, которая идет в комплекте с ним. В случае если схемы подключения тахометра не предусмотрено, значит, Вам повезло, и процесс установки тахометра для Вас будем очень прост. Для начала закрепите тахометр на наиболее удобном для Вас месте. Затем, разберитесь с проводами, отходящими от тахометра. Их всего три: черный провод тахометра, красный и зависимо от марки прибора провод любого цвета: например, желтого.

Первый, то есть черный, следует подключить к кузову автомобиля, красный подключите к клемме на замке зажигания. Последний подключите в зависимости от схемы зажигания. Она может быть как контактной, так и бесконтактной. В первом случае подключение тахометра осуществляется к прерывателю трамблера. А во втором к коммутатору напряжения. Почти все тахометры снабжены подсветкой циферблата. Ее нужно подключить к габаритным огням Вашего автомобиля, для этого найдите соответствующую клемму на замке зажигания.

Теперь рассмотрим, как же подключить тахометр к дизельному двигателю. Скорее всего, Вам понадобиться заехать на смотровую яму и, сняв защиту с генератора, первым делом очистить его от грязи. На катушке генератора Вы увидите клеммы, каждая из них отвечает за свой процесс. Далее найдите клемму с надписью «W» и подключите к ней контакт от тахометра. Контакт, отходящий от масляного насоса высокого давления, следует замкнуть. Сделать это нужно для того, чтобы обеспечить соответствие правильности показаний тахометра действительности. Если этого не сделать, то после достижения 2500 об/мин будет загораться лампочка на приборной панели, которая отвечает за давление масла в системе. Если Вам не удалось найти клемму с надписью «W», то Вам следует найти на обмотке вывод контактов к встроенному выпрямителю генератора, их должно быть три. Выберите из них один и припаяйте к нему конец кабеля тахометра. Если Вы все сделали правильно, тахометр будет работать. Закончив все действия, закрутите крышку генератора. Обязательно удостоверьтесь, чтобы провод не касался движущихся деталей.

Теперь Вы знаете все о подключении тахометра и можете смело приступить к установке тахометра.

Но правильно подключить тахометр это полдела, следует при покупке обязательно узнать подойдет ли приобретаемый прибор для Вашей машины. Все дело в том, что тахометры для бензиновых и дизельных двигателей считают количество импульсов, поступающих с катушки зажигания или генератора по-разному.

Как подключить тахометр на дизельный двигатель

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.
Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Монтаж на машину, имеющую карбюратор

Прежде чем подключать тахометр, его необходимо установить на выбранное для него место. Так вы сможете сразу увидеть, какой длины провода вам потребуются. Затем минусовой кабель подсоединяется к массе. Он, как ранее сообщалось, черно-белый или же полностью угольного цвета.

Коричневый либо красный проводок присоедините к контакту замка зажигания. Посмотрите по схеме, куда приходит плюс от батареи. Если ее нет, то найдите с помощью тестера. Делается это так:

• выставьте мультиметр на 20 В;
• черный щуп поставьте на массу;
• красным поочередно коснитесь всех контактов – на искомом будет 12 вольт.

Последний проводок служит для получения данных о количестве оборотов коленвала 2105. Его цвет не определен, каждый производитель использует свой. Этот кабель в контактной системе зажигания идет на прерыватель трамблера. В ином случае его подключают сразу к коммутатору напряжения. Если тахометр имеет свою подсветку, то его дополнительно подсоединяют к цепи габаритных огней автомобиля.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

11 Тем 541 Ответов

Последние темы

• 111.970,330 тыс
  easy rider — Вчера, 23:38
• спойлер на 210 универсал
  easy rider — Вчера, 22:39
• 2.3л 102.982 не поднимает обороты выше 1500-1800 вообще!
  minibear124 — Вчера, 22:28
• На 124 универсал куплю
  anton076 — Вчера, 20:51
• новая оригинальная петля капота на W116
  sheremet — Вчера, 19:14

• Andrew0709 (36)
• ChonG (34)
• macho (61)
• MAAX (14)
• pilot-MB123 (53)

Все дни рождения »

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″[/img]

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

Будет полезно: Обзор мерседес с класса 2014

На что обратить внимание, если не работает электронный тахометр:

• целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
• качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
• целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» – постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.
