Самостоятельная установка противотуманных фар: ВАЗ 2109

В последнее время, в свете принятия правил о пользовании автомобильным освещением в дневное время, вопрос монтажа дополнительного освещения в виде противотуманок встал особенно остро.
Внедрение такого оборудования позволяет водителям избежать необходимости включать днём ближний свет. А это в свою очередь облегчит нагрузку на всю систему электрооборудования автомобиля. Именно поэтому вам стоит задуматься над тем, чтобы была произведена установка противотуманных фар. ВАЗ 2109 это тоже касается.

Устанавливаем птф ваз 21099

Установочный комплект

Для реализации проекта вам понадобятся:

• две противотуманные фары с кронштейнами для крепления;
• нормально-разомкнутое реле для подключения приборов освещения;
• кнопка включения противотуманных фар;
• одножильный провод сечением 1 кв. мм, длиной примерно 4 метра;
• предохранитель 16А;
• схема подключения;
• контактные колодки — при их отсутствии в комплекте с фарами и реле.

Если у вас уже есть что-то из этого набора, докупите остальное. А если вам предстоит покупать всё, то рассмотрите вариант приобретения коробочного комплекта целиком. В него входит всё необходимое, там же найдётся подробная инструкция по установке.

Подключение противотуманных фар на ВАЗ 2109 потребует наличия определенных инструментов. Вам понадобятся ключ на 10, отвёртка, бокорезы, сапожный нож для зачистки проводов и изолента. Это минимальный набор. Он достаточен в случае применения технологии скрутки для соединения проводов.

Еще один вариант подключения ПТФ, который и рекомендует большинство экспертов, — пайка всех соединений и применение термо-усадочных материалов для изоляции.

Общие сведения об установке птф на ВАЗ-2109

Для установки противотуманных фар на ВАЗ-2109, понадобятся следующие детали:

В автомагазинах продаются специальные наборы для установки ПТФ. В наборах имеется все необходимое для успешного монтажа и подключения фар на ВАЗ-2109.

Если вы не смогли найти готовый набор или любите делать все самостоятельно, то вам необходимо выполнить сборку реле с колодкой и проводами. От реле отходит четыре провода. Два силовых провода обжимаются широкими клеммами “мама”. Остальные два относятся к управляющим контактам.

Один из них обжимается узкой клеммой “мама”, второй клеммой с отверстием — он выполняет соединение с массой.

Провода силовой группы от блока к фаре обжимаются в таком порядке: с одной стороны широкая клемма, с другой — колодка для соединения с ПТФ. Второй провод в колодке — массовый.

Видео-обзор установка противотуманных фар на ВАЗ-2109:

Установка

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

Подключение птф ваз 2109 (высокая панель)

• Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.
• Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
• Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
• Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
• Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
• Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
• Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.

• Верните разъемы назад с блок предохранителей.
• Верните на свое законное место извлеченный монтажный блок.
• Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
• Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.

• В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
• Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
• Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
• Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
• Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.

Противотуманные фары на ваз 2109 подключение.

Способ подключения противотуманных фар очень прост и не займет у вас не более часа. Обычно большая часть времени уходит на установку их на самом автомобиле.

Для подключения нам понадобятся:

• Сами противотуманные фары на ваз 2109. (Ну или любые другие, какие душе вашей угодны)
• Силовые провода с сечением от 1кв.мм и длинной достаточной для протяжки их от блока до переднего бампера, т.е. самой противотуманки.

• 3 клеммы: узкая и широкая (мамы) и одна для массы .
• Кнопка вкл/выкл птф.
• Релюшка птф с колодкой и проводами.

Все это можно купить в любом магазине запчастей, а именно комплект для подключения противотуманных фар. Цена вопроса — 1500 рублей.

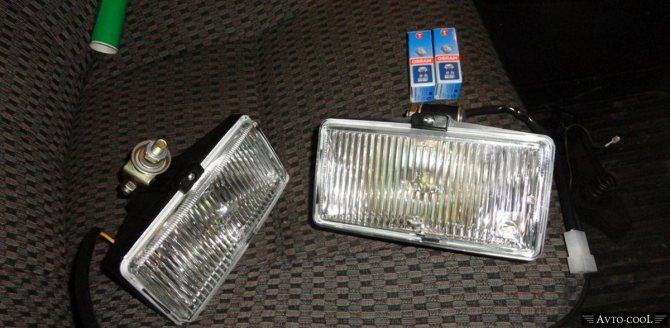

Выглядит он так:

Установка противотуманных фар на ВАЗ 2109 своими руками

Далеко не все модели автомобилей и, в частности, базовые варианты ВАЗ 2109 (ВАЗ 2108, ВАЗ 21099) комплектуются противотуманными фарами, а между тем в продолжительный осенне-зимний период, с его длинными ночами и постоянными туманами, данный аксессуар является далеко не лишним. Кроме того, противотуманные фары с успехом могут служить альтернативой ближнему свету при передвижении в дневное время. Как бы то ни было, но рано или поздно многие владельцы ВАЗ 2110 задаются целью установок источников света такого типа и вместо того, чтобы платить за подобную работу немалые деньги в автосервисе имеет смысл попытать выполнить ее своими силами.

Прежде всего, приобретаем необходимое оборудование, учитывая тот факт, что в настоящее время для «десятой» модели реализуются два типа противотуманных фар: рифленые и с прозрачным стеклом. В общем-то, оба варианты равнозначные, однако практикой доказано, что рифленые фары гораздо лучше рассеивают свет. Нелишним будет заранее определиться какими лампами должны комплектоваться наши фары: галагеновыми или светодиодными. Последние, конечно же, обойдутся намного дороже, но и потреблять энергию они будут значительно меньше. Кроме фар, как таковых, нам понадобиться купить или отыскать следующее дополнительные элементы:

• Силовой провод с сечением не менее 1,25 кв. мм. Длину провода выбираем таким образом, чтобы ее с небольшим запасом хватило для прокладки от каждой из фар до блока предохранителей;
• Набор клемм (одна узкая «мама», четыре широких, опять же, типа «мама», три накидных для «массы»);
• Реле в комплекте с колодкой и соединительными проводами;
• Переключатель управления ПТФ.

По большому счету все перечисленное можно без особого труда приобрести в комплекте, предназначенном для конкретной модели автомобиля. В крайнем случае, всю необходимую соединительную арматуру можно изготовить самостоятельно, а именно присоединив к реле колодку с обжатыми проводами (управляющие провода обжимаем узкой клеммой «3» и клеммой для «массы», а силовые провода – широкими клеммами «1» и «2»).

В свою очередь длинные провода от фар до монтажного блока с одного конца обжимаем широкими клеммами «1» и «2», а с другой стороны присоединяем колодки («3» и «4») для подсоединения к ПТФ и для выхода на «корпус» («5» и «6»).

Как таковая установка противотуманок на ВАЗ 2109 выполняется в следующей последовательности:

Начать можно с врезания кнопки управления, тем более что на моделях с высокой панелью для нее имеется специально предусмотренное место.

В процессе технологической операции нам необходимо демонтировать декоративную решетку, закрывающую динамик и открутить сам динамик. После чего открывается доступ к необходимым нам разъемам – первый для подключения кнопки и второй для запитки индикатора.

Затем демонтируем заглушку, закрепляем на ее место кнопку, выполняем все необходимые подключения и выполняем сборку приборной панели в обратном порядке.

На следующем этапе перемещаемся под капот, где откручиваем монтажный блок и разворачиваем его так, чтобы получить доступ к электрически разъемам.

Далее прокладываем провода от планируемого для размещения ПТФ (вместе с реле) места до монтажного блока, стараясь избегать острых кромок и участков, где провода могут быть пережаты в процессе эксплуатации.

От монтажного блока отсоединяем колодки Ш7 и Ш8 и дополняем их клеммами руководствуясь прилагаемой схемой

Вставляем разъемы на прежнее место и закрепляем монтажный блок.

Реле прикручиваем там, где нам удобно, не забывая обеспечить надежную массу (если необходимо, то счищаем слой краски на выбранной металлической поверхности).

Сами фары при помощи специальных креплений устанавливаем под передним бампером (там имеются предназначенные для этого болты). Если такой вариант размещения вас не устраивает можно прикрутить их непосредственно к нижней части бампера (материал бампера такое вмешательство вполне выдержит). В любом случае ПТФ должны располагаться не далее чем в сорока сантиметрах от боковин кузова и не менее чем в 25 см от поверхности земли.

После подключения к фарам силовых и корпусных проводов проверяем их на работоспособность и выполняем регулировку окончательного положения.

Теги ваз, противотуманные фары

Похожие материалы

Регулировка фар

Регулировка противотуманок — дело ответственное. Если не отрегулировать фары надлежащим образом, есть риск причинить неудобства другим участникам дорожного движения, создать угрозу безопасности. Грубую регулировку ПТФ можно произвести самостоятельно. Для этого выберите горизонтальную площадку вблизи белой вертикальной стены. Вертикальность стены можно проверить на глаз, а в горизонтальности площадки лучше удостовериться с помощью инструментов. Для этого подойдёт двухметровый строительный или водяной уровень. Найдя подходящее место, установите автомобиль передней частью к белой стене на расстоянии 4-5 метров от неё. Будет хорошо, если прямые лучи яркого солнечного света не будут падать на эту стену. Измерьте расстояние от центра фары до поверхности земли. Включите противотуманки. Измерьте расстояние от центра пятна света до земли. Центр пятна должен располагаться на 2-3 сантиметра ниже центра фары.

Такая регулировка является довольно грубой. Для более точной нужен специализированный стенд на сервисной станции. Если вы закажете установку ПТФ на СТО, регулировка войдёт в цену автоматически и будет выполнена в обязательном порядке.

Конструктивно, на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях в стандартном исполнении лампы противотуманного света (21Вт) имеются только в задних фонарях. Они используются как дополнительное освещение в ненастную погоду к габаритным огням.

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114, после 1998 г.в., «высокая» панель приборов

Особенности схемы включения противотуманного света

— Напряжение к лампам противотуманного света поступает с вывода «30» генератора после поворота ключа в замке зажигания в положение «│» (зажигание) – замыкаются его контакты «30» и 15/2. Далее через выключатель наружного освещения (второе положение клавиши, включающее ближний свет фар), предохранитель, выключатель противотуманного света на панели приборов, контрольную лампу на щитке приборов, монтажный блок к лампам противотуманного света в задних фонарях автомобиля.

— О включении противотуманного света сигнализирует контрольная лампа на щитке приборов («низкая панель») или лампа на клавише выключателя противотуманного света («высокая» панель).

— На автомобилях до 1986 года выпуска электрическая цепь противотуманного света защищалась предохранителем «15» монтажного блока. После 1986 года применяется отдельно вынесенный предохранитель (8А), расположенный в пластмассовом корпусе в жгуте проводов около выключетеля противотуманного света.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 предусмотрена возможность установки дополнительных противотуманных фар (в некоторых комплектациях ПТФ установлены на заводе). Напряжение к противотуманным фарам будет подаваться через реле (типа 113.3747) в монтажном блоке реле и предохранителей. Включаются дополнительно установленные противотуманные фары после включения клавиши наружного освещения специальной отдельной клавишей установленной на панели приборов. Подробнее: «Схема включения противотуманных фар на автомобили ВАЗ 2108, 2109, 21099».

Видео «Наглядная и подробная инструкция по установке противотуманок»

https://youtube.com/watch?v=Drhw9u3hDX0

Как правильно установить туманки на «девятки» — основные моменты и наглядная инструкция приведены ниже (автор видео — канал Ramanych).

На автомобиле установлены две блок-фары, объединяющие фары, габаритные (стояночные) огни и указатели поворота. Лампы фар — двухнитевые (Н4). Напряжение на соответствующие нити ламп подается через реле К11 (ближний свет) и К5 (дальний свет) типа 113.3747, расположенные в монтажном блоке 17.3722.

В монтажном блоке 2114.3722010-60 это, соответственно, реле К9 и К8 типа 90.3747-11. Характеристики этих типов реле совпадают: напряжение включения при температуре (20±5) °С — не более 8 В, сопротивление обмотки — (85±8,5) Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя, если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар)

ПРОТИВОТУМАННЫЕ ФАРЫ

В вариантном исполнении на автомобиле могут быть установлены противотуманные фары. Для их включения на панели приборов предусмотрена соответствующая клавиша.

Схема включения фар и противотуманного света ВАЗ-2109

Напряжение к фарам подается через реле типа 113.3747, установленное в монтажном блоке.

Противотуманные фары можно включить, только если включено наружное освещение.

Особенности и устройство ПТФ

Обычные фары на ВАЗ 21099 в непогоду работают таким образом, что отражают свет от капель дождя или крупиц снега, в результате чего лучи попадают прямо в глаза водителю. Это, в свою очередь, способствует ухудшению видимости дорожного покрытия. Если говорить о ПТФ, то их устройство несколько другое. Противотуманные фары на ВАЗ 2109 в соответствии со схемой должны быть расположены близко по отношению к дорожному покрытию, так как туман не ложится на асфальт. В результате получается, что противотуманные фары ВАЗ 2109 светят как бы под туман, образуя плоский пучок освещения, таким образом освещая именно необходимый участок дороги.

Комплект ПТФ для отечественной девятки

Противотуманки на ВАЗ 2109 с ксеноном или без него ставятся симметричным образом, в обязательном порядке ниже основной оптики. То есть передние фары на ВАЗ 2109 в любом случае должны находиться выше. Расстояние ПТФ от дорожного покрытия должно составлять 25 см, а от габаритов и поворотов расстояние должно составлять не меньше 40 см. Если вы решили устанавливать линзованные ПТФ с ксеноном либо без него, эти требования следует учитывать. По мнению некоторых автолюбителей, установка ксенона в линзы дневных ходовых огней позволит заменить противотуманки, но это ошибочное мнение.

Чтобы ПТФ с линзами светили нормально, они должны быть правильно отрегулированы. Учтите, что если угол наклона фонарей будет слишком маленьким, их использование будет бессмысленным. Тем более, что такая корректировка может доставить неудобства водителям встречных авто. Что касается освещения, то оно должно быть либо желтым, либо белым, именно поэтому многие автовладельцы ставят в линзы ксенон. Использование лампочек красного, зеленого или синего цвета в ПТФ не допускается, поскольку их эффективность минимальная (автор видео — канал КАК то ТАК).

Как установить противотуманные фары на ВАЗ 2109?

Итак, начинается монтаж. Для его проведения необходимо сначала установить фары в намеченное место. После этого возьмите провод и соедините с лампой правой противотуманки (плюсовой вывод). Выведите провод в подкапотное пространство и свяжите его со жгутом, идущим под радиатором. Доведите так до левой противотуманной фары ВАЗ 2109, после чего сделайте соединение с ее лампой. Все оголенные участки заизолируйте, для этого лучше всего использовать термоусадку.

Соединение со стандартным монтажным блоком 2109

Далее провод необходимо вывести к месту установки электромагнитного реле, у которого нормально разомкнутые контакты служат для подачи напряжения на противотуманки ВАЗ 2109. На один вывод через предохранитель 16 Ампер приходит плюс от АКБ, со второго он будет сниматься и идти на параллельно включенные противотуманные фары.

На контакты катушки реле присоединяется два провода: один сразу же на массу, а второй выводите к кнопке в салоне. Теперь осталось только к обеим противотуманным фарам ВАЗ 2109 подвести минусовое питание, а на второй контакт кнопки подать плюс от замка зажигания (чтобы исключить включение противотуманок при выключенном зажигании).

Видео подключения противотуманных фар на ваз 2109.

Установка противотуманных фар ВАЗ 2109 обеспечит безопасное движение по ночным магистралям, особенно, на скорости. Свет противотуманных фар просто не заменим в ненастную погоду, во время тумана, снегопада и сильного дождя, а также для подсветки обочин. Если во время тумана продолжать пользоваться светом дальних фар, то Вы рискуете получить эффект ослепления. Как установить противотуманные фары ВАЗ 2109, нам расскажут специалисты.

Установка противотуманных фар ВАЗ 2109 требует наличия соответствующих деталей и материалов, которые, кстати, можно приобрести уже в готовом комплекте. Такой набор включает:

— реле с колодкой и уже обжатыми проводами при помощи клемм;

— концы провода от реле имеют как узкую клемму, так и клемму с массой, где есть специальное отверстие;

— также в наборе имеются силовые провода от монтажного блока до фары. Концы этих проводов также обжаты клеммами. На другом конце провода имеются колодки. Один провод колодки подключается к противотуманной фаре, второй — это масса.
