Штатный салон ВАЗ 2109 довольно скучен и малопривлекателен. Однако прибегая к тюнингу можно не только преобразить его, но и повысить уровень комфорта, выполнив шумоизоляцию, перетяжку, а также применив современные элементы освещения. При желании каждый может модернизировать интерьер по своему вкусу, воплощая практически любые идеи.

• Улучшение подсветки приборного щитка
  Видео: установка светодиодной ленты в щиток приборов ВАЗ 2109

• Фотогалерея: тюнинг салона «девятки»

Схема приборной панели

Панель ВАЗ 2109 изготовлена из специального энергопоглощающего материала. Она состоит из накладки и, собственно, самой панели.
Она произведена из пластмассы. Толщина ее — 3 мм. Накладка, по сути, армированная особым металлическим каркасом. Она имеет надежный энергопоглощающий слой, выполненный из пенополиуретана. С наружной стороны он облицован специальной декоративной пленкой. На автомобиль может устанавливаться низкая и высокая панели ВАЗ 2109, а также «европанель».

Высокая панель ВАЗ 2109, как и низкая, имеет определенные особенности, которые следует учитывать при их установке. Следует о и высокая панель по способу монтажа практически идентичны, поскольку места крепления, а также подсоединения воздуховодов автомобильной системы вентиляции и отопления у них одинаковые. Различия касаются только коммутации жгутов проводов. (Схема панели приборов ВАЗ 2109 представлена на фото ниже, по ссылке читайте о ней еще больше).

Сложная модернизация панели приборов

Сделать прибор панелей еще более необычной можно иным методом. Для этого понадобится следующее:

• Паяльник. При выборе следует отдавать предпочтение паяльнику с небольшим жалом, так как многие работы касаются микросхем. Небольшое жало позволяет выполнить припой с большой аккуратностью и точностью.
• Панель-шкала.
• Цифры, которые просвечиваются внутри.
• Ультрафиолетовая лампа, которая питается от сети 12 Вольт.
• Краска или яркий маркер. При воздействии ультрафиолетового света будет меняться цвет поверхности.
• Обычная лампочка с патроном.

После того, как все необходимое было найдено, можно приступать к выполнению работы. Для начала проводится демонтаж пластика, а затем приборной панели. Разбирая приборную панель, не стоит забывать о демонтаже пластика, который находится вокруг стекла. Новые ставки зачастую не имеют необходимых отверстий, поэтому делаем их самостоятельно. Также проводится увеличение дырок для стрелок, так как в противном случае они могут притормаживать или залипать, то есть будут выводиться неправильные показатели.

Следующим шагом можно назвать проведение демонтажа подсветки. Тюнинг панели приборов ВАЗ 2109 должен проводиться аккуратно, так как повреждение пластика приведет к непригодности панели. Демонтаж заключается в следующем:

1. Вынимаем лампу. 2. Вынимаем плату.

После этого проводим установку неоновой лампы, сверху наклеивается защита из пластмассы. При подключении блока управления неоновой лампы следует обращать внимание на полярность, так как, перепутав ее, можно сразу забыть о подсветке. Далее проводим вкручивание ламп подсветки приборов. Это делается по параллельной цепи относительно ранее установленной неоновой лампы. Для питания всех элементов подсветки используется ранее подобранная проводка, которая аккуратно укладывается. Для нее в панели приводится создание отверстий.

Заключительным этапом работы можно назвать настройку работы ламп. Если все правильно, то надевается накладка, и ее заклеивают. Стрелки нужно покрасить маркером или краской, которая изменяет свой цвет при воздействии ультрафиолета. Для достижения наилучшего результата после первичной окраски следует повторить процедуру. Проверяем работу подсветки, так как если были допущены ошибки, придется снова проводить демонтаж.

Как провести легкий тюнинг приборной панели ВАЗ-2109 своими руками

Во время проведения модернизации салона отечественной «девятки» тюнинг ее «приборки» становится по-настоящему незаменимым элементом. Красивые доработки можно выполнить и своими руками. Для этого потребуется сделать новый циферблат на компьютере при помощи специальных дизайнерских программ и распечатав картинку на принтере.

Однако сначала необходимо четко продумать внешний вид циферблатов для машинного тахометра и спидометра, а также для всех датчиков, которые остались. Когда циферблаты будут распечатаны, их нужно заламинировать, а потом можно приступить к снятию панели приборов.

Чтобы правильно ее демонтировать, следует предварительно снять накладки рулевого колеса, а также промаркировать рулевое положение относительно вала. Потом аккуратно следует отвернуть крепежную гайку.

Далее снимать можно рулевое колесо и отвинчивать винты, которые расположены в районе автомобильного нижнего кожуха. После этого, придется разобрать рулевую колонку. Когда демонтирована приборная доска, следует открутить стрелки у старого спидометра и тахометра. Впоследствии они будут закреплены на обновленных циферблатах.

Во время тюнинга ВАЗ 2109 своими руками также можно циферблаты и стрелки перекрасить в яркие цвета. Для этого подойдут обычные баллончики с краской. В то же время, циферблат лучше сделать насыщенного черного цвета.

Можно придать ему матовости с помощью специальных средств. При этом стрелки нужно окрасить в ярко-розовые или оригинальные красно-бордовые тона. После того, как окрашенные пластины машинного циферблата высохнут, их комплектуют старой или заранее подготовленной шкалой и снятыми стрелками.

В ситуации, если владелец хочет более современно модернизировать панель приборов, ему следует также использовать специальную (оригинальную, как на видео) подсветку. Внести оригинальный штрих можно с помощью флуоресцентного маркера, но об этом ниже.

Замена датчиков на торпеде

Датчики на торпеде автомобиля ВАЗ-2109 являются одной из немногих деталей, к ремонту и модификациям которой водители обращаются крайне редко. Тем не менее со временем приходится производить замену датчиков температуры антифриза или уровня давления масла. Приобрести новые необходимые детали не составит труда – они продаются во всем автомагазинах.

При работе над заменой датчиков, существует большая вероятность задеть электропроводку, поэтому необходимо все делать крайне осторожно. Чтобы избежать дополнительных проблем, необходимо подключить провода так, чтобы четыре разъема были соединены вместе. Чтобы правильно выполнить эту задачу, воспользуйтесь специальной таблицей, которая присутствует в техпаспорте автомобиля.

Работая над тюнингом торпеды, обратите особое внимание на указатели поворотов. Из-за того, что конкретная модель автомобиля оснащена лишь одним из указателей, необходимо задействовать информирующий сигнал с переключателя. Найти его можно под рулевым колесом. Прежде всего, нужно отсоединить провода от ЭБУ двигателя, следуя инструкции в вашем техническом паспорте, а затем провести подключение к переключателю.

Итак, когда вы проделали все работы по модернизации вашего автомобиля, перед вами будет невероятный результат. Своими руками и произвели полное обновление приборной панели вашего автомобиля. Теперь панель выглядит совершенно по-другому, привлекает к себе внимание, и намного точнее указывает нарушения в работе системы.

Красивые доработки панели ВАЗ 2109

Каждый водитель отечественного авто желает сделать панель приборов своего ВАЗ-2109 как можно ярче и оригинальнее. Вот один из вариантов, как красиво можно видоизменить этот элемент машины.

Понадобится паяльник. Далее необходимо купить цифры и панель-шкалу. Важно, чтобы они были просвечиваемыми изнутри. Также следует приобрести ультрафиолетовую лампу. Она питается от 12 вольт. Поэтому, менять ничего не нужно.

Также понадобится флурисцентный маркер или краска. Она будет менять цвет, если на нее воздействовать ультрафиолетом. Такой прием часто используют в современных ночных клубах. Понадобятся также обычные лампочки с патронами, наподобие тех, что в «приборке». Светодиоды менять не нужно, они останутся на своих местах. Все необходимое есть, можно приступать.

Для начала нужно снять пластик, после — приборную панель. Также не следует забывать о черном пластике, который находится вокруг стекла. Разбираем стандартную вставку, а также стрелки. Чаще всего в новой вставке отверстий нет. Поэтому, придется их сделать. Для стрелок дырки понадобятся шире, чем в штатной накладке. В противном случае стрелки начнут залипать.

Дальше необходимо демонтировать подсветку, которая установлена. Работу следует выполнять аккуратно, так, чтобы пластик не был поврежден. Вынимаем плату с лампочками. Инсталлируем вместо обычных неоновую лампочку, сверху наклеиваем пластмассовую защиту. Раньше на ней были вкручены заводские лампочки. Не нужно забывать о блоке управления новой неоновой лампочкой. Постоянно следует быть внимательным, чтобы не перепутать полярность.

Если же это случится, светить ничего не будет. Далее нужно вкручивать лампочки подсветки приборов. Это следует проводить параллельно к неоновой лампе. Изнутри прокладываем проводку, предварительно для этого нужно проделать дырки в перегородках.

Проверяем, все ли правильно. Внутри следует настраивать лампочки. Дальше одеваем накладку и заклеиваем. После этих действий нам остается покрасить стрелки купленным флурисцентным маркером или краской. Покраску желательно повторить через 10 минут. После этого, стрелки можно устанавливать на свое место. На этом тюнинг завершен.

Проверьте работу, иначе придется все разбирать. Если нет проблем, можно собирать все в строго обратной последовательности. После подобного тюнинга салон ВАЗ 2109 будет комплектован красочной панелью наподобие хороших иномарок. При желании, с помощью флурисцентной краски можно покрасить накладку «приборки» в месте, где стрелка будет достигать своего предела. Это смотрится очень красиво.

Выполнение подготовительных работ

Ни один тюнинг отечественного автомобиля не может быть проведен без изменения приборной панели. Красивые доработки можно сделать и самостоятельно с минимальными затратами, при этом салон измениться кардинально. Провести создание новой качественной панели приборов можно следующим образом:

• Для начала нужно придумать необычный дизайн тахометра и спидометра, а также для остальных датчиков. В век современных технологий можно найти уже готовый вариант в интернете и скачать его, а затем распечатать на принтере. После этого проводится ламинирование поверхности, что придаст ей еще большую красоту.
• Следующим шагом можно назвать демонтаж стандартной панели. Для этого проводится снятие накладок с рулевого колеса. Избежать проблемы при дальнейших монтажных работах можно путем маркировки положения рулевого колеса относительно вала.
• Далее аккуратно откручиваем гайку, которая крепит рулевое колесо. Проводим его снятие.
• В районе автомобильного нижнего кожуха расположены винты, далее разбираем рулевую колонку.
• После полного демонтажа приборной доски можно открутить стрелки у старого спидометра, тахометра и различных датчиков.
• Для придания еще более необычного вида во время проведения монтажных работ можно перекрасить стрелки в яркие цвета.
• Использовать можно краску с баллончика. Для того, чтобы был контраст между стрелками и циферблатом, последний рекомендуется сделать черного цвета. Стрелки зачастую делают яркого красного цвета.
• После этого можно проводить монтаж приборной доски в обратном порядке и других элементов салона, которые были разобраны на момент демонтажа.

Вышеприведенным способом можно значительно изменить приборную доску, сделать ее необычной. Некоторые владельцы также проводят установку специальной подсветки. Тюнинг панели приборов ВАЗ 2109 можно выполнить примерно за несколько часов.

Рулевое колесо и его тюнинг

Все эксперты и профессиональные специалисты считают, что самым безопасным является штатный руль транспортного средства. Именно он разработан заводом-производителем и именно это колесо прошло необходимые испытания в соответствие с конструкцией автомобиля. В крайнем случае, рекомендуется менять руль на колесо от того же производителя, более новой модели. В частности, для Ваз 2109 отлично подходят удобные и «ухватистые» рули от Ваз 2115 и т. д. С другой стороны, если владельцу хочется большего, то на рынке всегда можно приобрести любую «баранку», как от именитого производителя, так и рулевое колесо кустарного производства.

Ваз 21093 тюнинг салона

Все же, как и было сказано выше, оптимальным вариантом считается установка штатного руля с оплеткой, которую мы и разберем тщательно. Не стоит говорить, что выглядит такой руль великолепно, а в руках держится очень удобно, благодаря возросшей толщине обода.

Кожаный руль смотрится всегда восхитительно. Он всегда приятен на ощупь, выглядит презентабельно и дорого. Кроме того, кожа так сказать «дышит», что сказывается на комфорте во время держания руля при длительных поездках. Приступим к оплетке руля кожей своими силами (эта процедура у мастеров стоит очень дорого):

• Для начала обтягиваем руль пищевой пленкой, чтобы сделать трафарет.

Крутой тюнинг салона Ваз 21093

• Наматываем поверх пленки бумажный или лучше малярный скотч.
• Прорисовываем маркером по скотчу места швов.
• Срезаем скотч по разметке, делая это очень аккуратно.
• Снимаем трафареты, которых получается три.
• Вырезаем лекала из бумаги.
• В кожаной заготовке в местах, где предусмотрены швы, добавляем по 5 мм (по периметру же обода руля, напротив, убираем 2 мм).
• Сшиваем кожу, оставляя минимальный запас за швом нитки, а остальное отрезаем.
• Прострачиваем шов по периметру получившейся заготовки.

Примечание. Шить лучше всего синтетическими нитками, которые обеспечивают прочность и должное качество.

• Кожаную заготовку прикладываем к рулю.

Примечание. Чтобы уменьшить эффект выступания швов на лицевой стороне, под ними можно вырезать канавки на рулевом колесе.

• Продеваем нитку, как шнурок в ботинке, с помощью иголки.
• Пропускаем нитку за петельки швов на разных сторонах оплетки.

Примечание. Клей применять вовсе не обязательно, так как стянутая оплетка и так надежно фиксируется.

• Фиксируем в конце процедуры нитку.
• Все снятые детали и элементы ставим на место.

Замена руля

Если рулевое колесо меняется на новое, то процесс работы будет выглядеть следующим образом. Начали:

• Отсоединяем минусовую клемму от АКБ.
• Вынимаем ключ из замка зажигания.
• Рулевое колесо проворачиваем до момента, когда сработает фиксатор запирания рулевого вала.
• Наносим соответствующие метки на руле и панели приборов.
• Берем отвертку и поддеваем накладку крышки звукового сигнала.
• Затем снимаем ее.
• Отворачиваем два винта, снимаем крышку (действуем фигурной отверткой).
• Теперь нужно вооружиться головкой на 24 и отвернуть гайку, которая фиксирует рулевое колесо (отворачиваем гайку не полностью, а на несколько витков).
• Руль стягиваем на себя по шлицам вала.

Шумоизоляция салона

Если вы собрались провести серьёзный тюнинг машины ВАЗ 2109, в первую очередь стоит задуматься о шумоизоляции, ведь недаром девятка получила название «погремушка». Отчасти это вызвано не очень хорошим качеством пластиковых деталей, а также и самой сборки. Прежде чем переходить к делу, стоит определиться с материалом, так как от этого будет зависеть результат, сложность работы, а также финансовые затраты.

Для начала надо разобрать весь салон: снять сидения, накладки, панель приборов. Собственно, в результате в салоне должен остаться голый металл. Кстати, раз уж вы до него добрались, проверьте все заглушки, возможные проблемные или ржавые места. Где необходимо, проведите ремонт.

Оклейку салона начинаем с моторного щита, а в случае необходимости накладываем шумоизоляцию в два слоя. В конце работы не забудьте восстановить вентиляционные отверстия.

Важно. Перед оклейкой очистите металл тряпкой, замоченной в ацетоне, спирте или другом обезжиривающем средстве. Сразу весь салон обрабатывать смысла нет, так как в процессе работы поверхность испачкается, поэтому обезжиривается поверхность непосредственно перед оклейкой.

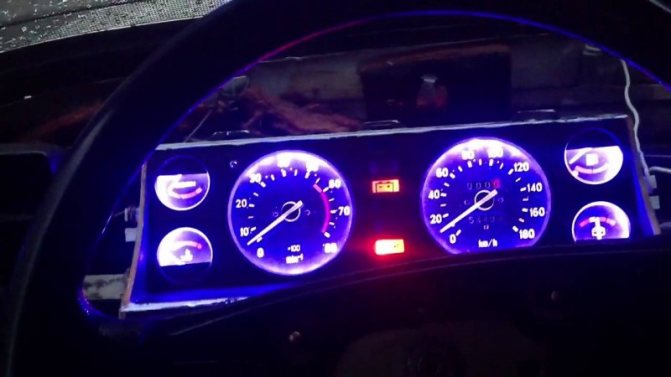

Тюнинг панели приборов: подсветка шкал изнутри

В предыдущей статье на тему тюнинга подсветки приборной панели ВАЗ 2109 был рассмотрен вариант светодиодной подсветки без серьезного вмешательства в приборку. Там мы просто заменили лампы подсветки на светодиоды, поэтому эффект хоть и есть, но со временем хочется большего. Ожидание большего сводится к тому, что на следующих поколениях приборок Самар и на иномарках циферблаты приборов подсвечиваются изнутри, и это выглядит как будто светятся сами цифры и шкалы приборов. Панели же приборов ВАЗ 2109, ВАЗ 2108 подсвечивают лампы, излучающие свой свет на циферблаты снаружи, со стороны стрелок, при этом яркость и детальность такой подсветки невысока.

Попробуем сделать подсветку панели приборов изнутри, как на иномарках, на примере высокой панели ВАЗ 2109. Надо отметить, что тюнингованные приборки в специализированных фирмах стоят весьма недешево, поэтому можно хорошо сэкономить, доработав панель приборов своими руками.

Шумоизоляция и обшивка

Ваз 21093 салон тюнинг

После того, как был проведен тюнинг приборной панели, пора приступить к шумоизоляции салона. Итак:

• Демонтируем все элементы салона и штатную обшивку.
• Листами вибропласта оклеиваем все нужные поверхности (как провести качественную шумоизоляцию подробно описано в статье «Ваз 2109 шумоизоляция салона»).

Примечание. Обычно уходит около 14 кусков изоляционного материала размерами 0,6 х 0,9 метров.

• После проведения шумоизоляции, обшиваем салон.
• В первую очередь, меняем обшивку на потолке (профессионалы советуют проклеить его дважды, делая интервал в 5 минут).

Примечание. При проведении обшивки салона следует в обязательном порядке учитывать цветовую гамму и не забыть проклеить также двери, торпедо, площадку рядом с КПП и другие части автомобиля.

Фотогалерея: тюнинг салона «девятки»

Тюнинг салона ВАЗовской «девятки» является увлекательным процессом. В зависимости от пожеланий и финансовых возможностей владельца, интерьер можно изменить до неузнаваемости. Заменив отделочные материалы салона на современные, в машине будет приятно находиться как водителю, так и пассажирам. К тому же модернизацию можно выполнить своими руками без применения специальных инструментов.
