Как отрегулировать сцепление на ВАЗ 2107

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.
В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Как отрегулировать педаль сцепления на рено

Как отрегулировать привод сцепления.

как отрегулировать сцепление на ВАЗ 2110,2111,2112

Два метода: как наладить привод муфты сцепления автомобиля Lada 2110 самостоятельно?

Оценивая недостатки и достоинства своих автомобилей, владельцы все больше рассуждают о двигателе и подвеске. Намного реже в таких разговорах можно услышать о механизме переключения скоростей. Причина такой непопулярности заключается в том, что недостаток или запас мощности силового агрегата напоминает о себе регулярно, а к органам управления водитель быстро привыкает. Тем не менее, без периодической настройки управления фрикционной муфтой в процессе эксплуатации не обойтись.

Когда нужно регулировать привод муфты на «десятке»?

Автолюбители, которые уже знают, как отрегулировать сцепление на ВАЗ 2110, могут своевременно диагностировать состояние узла. В этом им способствуют наличие опыта и знаний, никакие консультации в автосервисе им не нужны. Например, никто не станет спорить, что замена тросика муфты требует последующей корректировки. Прежде чем браться за линейку для замера хода педали нужно обратить внимание на поведение машины:

• Рывки и удары, а также шум при включении скоростей говорит о необходимости наладки привода.
• Начало движения автомобиля сразу после отпускания педали указывает на отсутствие свободного хода.
• В случае, когда авто не тронулось даже при полностью отпущенной педали муфты, то свободный ход превышает норму.

Как проверить ход педали?

Явные признаки неполадок требуют проведения проверки эксплуатационных характеристик педали управления муфтой. Процедура элементарна, не требует особых навыков и детально описана в руководстве по эксплуатации. Итак, перед тем, как отрегулировать сцепление на автомобиле ВАЗ 2110, выполняем следующие действия:

1. Установить линейку перпендикулярно внешней кромке педали, уперев ее в пол.
2. Определить расстояние от пола до внешней стороны педали.
3. Допустимым расстоянием считается 120-160 мм, при показаниях, выходящих за рамки норм – регулировка привода обязательна.

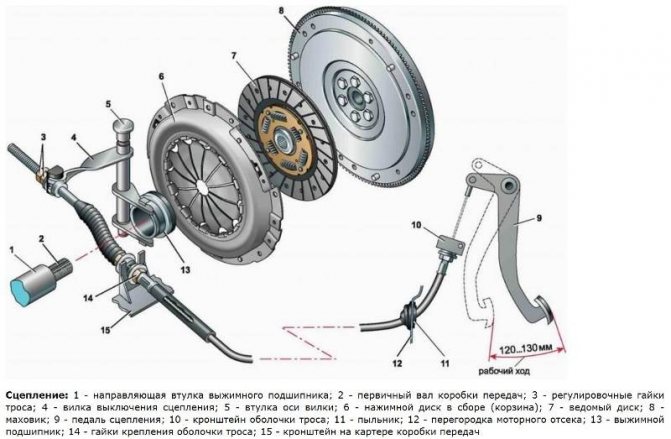

Традиционный способ: как отрегулировать сцепление на автомобиле ВАЗ 2110 не заезжая в автосервис?

В последние несколько лет производители автозапчастей с уважением относятся к владельцам отечественных автомобилей. Заплатив несколько дороже, у них есть возможность купить и установить импортное сцепление в комплекте. Но поставить новые корзину, диск и выжимной подшипник – это только полдела. Нужно правильно настроить привод механизма трансмиссии, для чего достаточно повторить несколько простых переходов:

• Открыть капот авто (мотор заглушен), и найти место соединения троса и вилки выключения муфты.
• Используя два рожковых ключа «на 13», отвернуть контргайку 1 (см. фото), а гайкой 2 настроить свободный ход педали управления в пределах 120-130 мм. Ход педали увеличивается при откручивании гайки 2, а при ее закручивании – уменьшается.
• Нажать и отпустить педаль 3-5 раз, после чего проверить линейкой размер хода педали.
• При необходимости повторить настройку, после чего завернуть контрагайку.

Приведенный порядок наладки беззазорного привода излишне упрощен и рассчитан для автолюбителей, которые не ставят своей целью углубленное познание конструкции автомобиля.

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается. И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все.

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

• Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
• Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
• Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
• Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В итоге

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Как делается регулировка сцепления ВАЗ-2107

Во время эксплуатации автомобиля неправильно отрегулированное сцепление выражается в следующем :

1. Сцепление ведет. Когда педаль сцепления полностью выжата, диск не отходит от маховика, в результате чего нет возможности нормально переключать передачи. Таким образом, автомобиль может начать движение даже тогда, когда в этом нет необходимости.
2. Сцепление буксует. Когда педаль сцепления полностью отпущена, диск начинает пробуксовывать. В результате этого он не передает трансмиссии всю мощность двигателя в полном объеме.

Кроме этого, неполадки со сцеплением порой выражаются в его слишком раннем или, наоборот, позднем схватывании. В результате этого управление автомобилем может быть значительно затруднено.

Регулировка сцепления

Весь процесс регулировки сцепления состоит из двух частей. Одна из них происходит непосредственно в салоне автомобиля, в то время как вторая выполняется снизу автомобиля, пока тот находится либо на смотровой яме, либо на подъемнике.
Для регулировки сцепления потребуются следующие инструменты:

• рожковые ключи на 13 и 17;
• ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Как своими руками осуществляется регулировка педали

В ВАЗ-2107 педаль сцепления должна двигаться совершенно свободно – это повышает комфортность езды и обеспечивает легкость управления. Для выполнения задачи надлежит провести настройку рабочего и главного цилиндров.

С самого начала необходимо отрегулировать такой параметр, как полный ход. Здесь потребуются 2 ключа на 13 мм. Работа выполняется в салоне.

Обратите внимание – здесь есть шток-ограничитель. Его прижимают две гайки. Так:

• одним ключом следует удерживать все упомянутое крепление;
• с помощью второго самую нижнюю (расположенную у основания) гайку слегка ослабляют.

Когда нужно делать регулировку привода сцепления

1. Нарушение включения передач – позиции включаются со стуком, треском или посторонними звуками.
2. Нарушен порог срабатывания включателя сцепления. Оптимальным считается провал от 25 до 35 мм.
3. Увеличенный расход горючего. При неисправном механизме, перерасход бензина может составлять до 20% от эталонного значения.
4. Выбивание позиций. Во время разгона транспортного средства передачи «вылетают».
5. Диссонанс при наборе оборотов двигателем. Во время нажатия на педаль газа ДВС раскручивается, а автомобиль отстает.
6. Провалы рычага сцепления, также сюда относится увеличение или отсутствие рабочего люфта системы.
7. Раннее или позднее срабатывание механизма при нажатии педали.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

• Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
• Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
• Шум, возникающий при работе муфты.
• Нарушение хода акселератора.

Рекомендуем: Масла для мотора 5W40 и 5W-30 — главное отличие продуктов

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа. Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

Как окончательно настроить сцепление на ВАЗ 2107

После всех манипуляций необходимо проверить работоспособность системы. Для этого необходимо завести мотор и дать ему прогреться. Затем на включенном двигателе, требуется выжать сцепление и не газуя включить заднее положение кулисы. При этом не допустимо наличие посторонних звуков, скрежета. Положение включается легко – без дополнительных усилий.

Следом можно начать движение на первой скорости с последующим увеличением позиции до максимальной (5). При езде категорически недопустимо наличие посторонних звуков, скрежета, педаль продавливается ровно, без провалов или рывков.

Последним этапом выполняется разгон на каждой скорости КПП, при этом набор оборотов двигателя полностью соответствует разгону машины. Если присутствует диссонанс – диск сцепления проскальзывает и требуется повторная калибровка.

Регулировка сцепления на ВАЗ-2107 — подробная инструкция для новичка

Главное назначение механизма сцепления заключается в объединении коленвала с КПП и передачи крутящего момента от двигателя к колесам авто. Используется данное устройство на машине при переходе на пониженную или повышенную передачу, а также при включении нейтрали. Чтобы включение передач выполнялось легко и плавно, понадобится правильная регулировка сцепления ВАЗ 2107, производить которую должен уметь каждый владелец семерки.

Регулировка двухдискового сцепления

В основном современные легковые авто оснащаются «сухим» однодисковым механизмом. Для эксплуатации большинства автомобилей данная конструкция достаточно надежна и эффективна. Однако грузовой и специальный транспорт, а также спортивные модели требуют уже установки двухдискового механизма. Аналогично однодисковой конструкции здесь также осуществляется передача крутящего момента от маховика к КПП. Главное отличие состоит лишь в том, что двухдисковый механизм способен передавать сравнительно больший крутящий момент, при этом обладая намного большим ресурсом. Конструктивно механизмы различаются также количеством ведомых дисков и наличием между ними дополнительной проставки.

Принцип действия тот же. Нажатая педаль сцепления двигает выжимной подшипник, а тот в свою очередь воздействует на рычаги, отводя прижимной диск на себя от ведомого. При этом также отпускаются отжимные пружины, действуя на промежуточный ведущий диск, который отводится пружинами второго фрикционного диска. Второй движется с тем же шагом, что и первый. Благодаря этому одно нажатие на педаль оказывает на механизм двойное усилие. Обратная процедура при включении сцепленного механизма выполняется аналогично, последовательно соединяя все диски. Двухдисковую конструкцию можно назвать продвинутым вариантом однодисковой, в которой усилие и нагрузка распределяются равномерно. Именно равномерность распределения и повышенный ресурс отличают оба этих варианта механизма «сухого» типа.

Регулировку муфты сцепления и других его элементов разберем на примере грузовика МАЗ. В первую очередь следует проконтролировать зазор между поверхностями конструкции. Для этого регулируется расстояние, на которое отводится ведущий диск. Также желательно проверить зазор между регулировочной гайкой и крышкой корпуса клапана. При необходимости стоит отрегулировать и эти элементы.

Далее демонтируется картер маховика вместе с крышкой люка. Это нужно для более гибкой настройки отвода среднего ведущего диска. Регулировка на данном этапе выполняется в несколько шагов:

• включается сцепление;
• рычаг КПП переводится в нейтральное положение;
• маховик мотора проворачивается;
• откручиваются контргайки регулировочных винтов;
• в средний ведущий диск вкручиваются до упора 4 винта.

Затем, ослабив винты на один оборот, нужно продолжать вращать маховик. Все элементы далее фиксируются контргайками. На каждом этапе регулировки двухдискового механизма МАЗа требуется следить, чтобы настроенный зазор не сбился. Для этого приходится постоянно удерживать винт с помощью подходящего инструмента.

Рекомендуем

«Устройство цилиндра сцепления: немного теории для удачной практики» Подробнее
Следующий шаг — измерение зазора между краем задней крышки клапана и гайкой. Значение не должно быть более 3,3 мм. Исправление этого зазора — необходимый этап всей регулировки двухдискового механизма МАЗа.

Отрегулировать данное расстояние можно, ослабив соответствующую контргайку. Зафиксировав зазор регулировочной гайкой в пределах 3,3-3,7 мм, контргайку следует затянуть. На этом настройка двухдискового сцепленного механизма МАЗа завершена.

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.
