Снятие и установка щитка приборов

Для снятия щитка приборов отсоединяют провод от клеммы «-» аккумуляторной батареи. Отжимают прошивкой 4 (рис. 187) пружинные скобы 3 через специальные отверстия в нижней части панели приборов 1 и вынимают щиток 2 приборов из гнезда панели приборов. При снятии щитка необходимо обратить внимание на то, как был проложен гибкий вал привода спидометра, чтобы при установке щитка расположить гибкий вал по прежней трассе. Отсоединяют провода от жгута проводов щитка приборов и гибкий вал от спидометра.

Рис. 187. Снятие щитка приборов

Установку щитка приборов выполняют в порядке, обратном снятию. При монтаже нельзя допускать перегибов гибкого вала привода спидометра, приводящих к остаточной деформации оболочки вала. Радиусы изгиба вала в смонтированном состоянии должны быть не менее 100 мм.

Методика поиска неисправностей приборов

Указатель температуры охлаждающей жидкости. Если стрелка указателя находится постоянно в начале шкалы, то при включенном зажигании отсоединяют провод от датчика указателя и соединяют наконечник провода с корпусом. Если стрелка отклонится, то неисправен датчик и его заменяют. Если стрелка не отклоняется, то снимают щиток приборов и при включенном зажигании соединяют с корпусом штекер «V» указателя. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется, то заменить прибор.

Если стрелка указателя постоянно находится в красной зоне, то при включенном зажигании отсоединяют провод от датчика. При неисправном датчике стрелка должна вернуться к началу шкалы. Если стрелка остается в красной зоне, то или провод имеет, замыкание с корпусом, или поврежден прибор. Исправность прибора можно проверить, отсоединив от указателя зеленый провод, идущий от датчика. При включенном зажигании стрелка должна вернуться к началу шкалы.

Указатель уровня топлива. Методика проверки аналогична описанной выше. При этом надо иметь в виду, что к штекеру «W» датчика 20 (см. рис. 186) указателя присоединяется провод, идущий к контрольной лампе резерва топлива, а к штекеру «Т» — провод, идущий к самому указателю.

Снятие торпеды нива шевроле видео

Снятие, разборка и установка панели приборов Вам потребуются: Снимите автомагнитолу, если она установлена на автомобиль. Снимите рулевое колесо см. Снимите кожух рулевой колонки см. Выверните четыре винта крепления заглушки люка панели приборов… 6. Отверните четыре гайки крепления рулевой колонки к кузову… 8. Снимите переднюю часть облицовки тоннеля пола см. Снимите блок управления системой отопления и кондиционирования см. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.

Выверните два винта крепления ниши для мелких предметов… Выверните два винта крепления вещевого ящика к панели приборов… Откройте левую переднюю дверь и, поддев отверткой… Отсоедините от панели рукоятку привода замка капота см. Снимите облицовку левой боковины кузова см.

Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см. Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5. Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9.

Снимаем приборную панель Нива Шевроле

Приборная панель Нива Шевроле.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

1. Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.

   Снимаем минусовую клемму.

2. Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.

   Крестообразной отверткой отворачиваем два самореза верхнего крепления щитка панели приборов.

3. Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.

   Снимаем заглушку рядом с блоком контрольных ламп.

4. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.

   Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез.

5. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.

   Отверткой поддеваем блок контрольных ламп.

   Вынимаем блок.

6. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.

   Отсоединяем от блока колодку жгута проводов.

7. Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.

   Потяните на себя щиток, отодвигая его от панели приборов.

   Поджимаем пальцем фиксатор крепления щитка.

8. Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.

   Снимаем щиток панели приборов.

   Отсоединяем от щитка колодки жгутов проводов.

9. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.

   Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов с правой стороны.

   Выворачиваем винты крепления комбинации приборов слева.

10. Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.

    Выдвигаем на себя комбинацию.

    Отсоединяем от нее колодки жгутов проводов.

    Снимаем комбинацию приборов.

    Панель отодвинули в сторону.

Замена ламп на панели приборов

Лампы комбинации приборов: 1— лампы подсветки; 2 — контрольные лампы.

Вид на плату сзади.

Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки. Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке.

Вынимаем патрон с лампой.

Вынимаем лампу из патрона.

Одна лампа перегорела.

Разбор

Если нужно разобрать щиток приборов Шевроле Нива нужно проделать следующие действия:

1. Отверткой извлекаются две заглушки и выкручиваем саморезы, которые находятся одна справой стороны от аварийки а вторая в правом углу панели
2. Снимаем облицовку щитка с правой стороны, и демонтируем все разъёмы на кнопках управления. Лучше перед этим сфотографировать какой и куда подходит контакт
3. После этого отсоединяем облицовку уже с левой стороны и отсоединяем колодки со всех кнопок после чего полностью вынимаем облицовку
4. Откручиваем саморезы которые крепят панель и снимаем ее

Что касается изменений и новшеств ПП то совсем недавно был представлен новый дизайн автомобиля, где была видно что установлена новая панель приборов нива шевроле 2021.

Как снять бардачок на Ниве Шевроле

Вещевой ящик приходится снимать для удобства отсоединения приборной панели, если нужно получить доступ к предохранителям или контроллеру и при полной разборке автомобиля.

Снятие бардачка на Нива-Шевроле, порядок проведения работ:

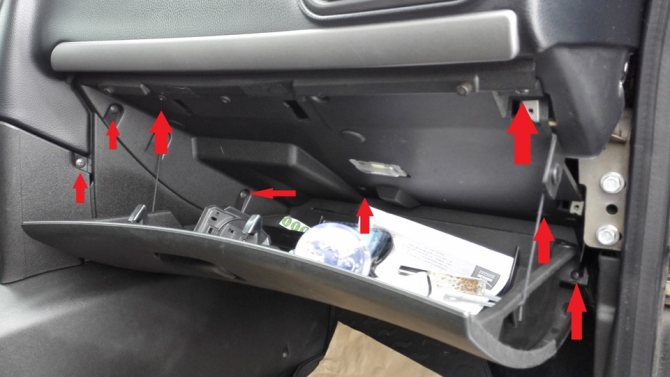

1. Открываем крышку бардачка, чуть приподымаем и вынимаем с обеих сторон шнуры, которые ее удерживают.
2. С боковой стороны отворачиваем крестовой отверткой саморез.
3. Той же отверткой выкручиваем два самореза, которые крепят консоль панели приборов сбоку.
4. Выкручиваем два аналогичных самореза снизу.
5. Открыв крышку ящика, выкручиваем слева еще два шурупа, опять же крепящие ее к консоли панели приборов.
6. Отворачиваем саморез, расположенный на верхнем левом креплении, затем на среднем и правом (два).
7. Отводим облицовку от корпуса ящика.
8. Справа вверху один саморез и снизу два, откручиваем.
9. Наклоняем ящик, отсоединяем колодки проводов освещения.Отсоединяем фонарь.

Бардачок демонтирован, установка производится в обратном порядке.

Снятие и установка панели приборов — Chevrolet Niva

Замена радиатора печки нива шевроле

Под козырьком приборки сверху установлены два самореза.

Руководства ￫ Chevrolet ￫ Niva (Шевроле Нива). Откройте правую переднюю дверь и, поддев отверткой снимите…

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом. Отсоедините от панели рукоятку привода замка капота см.

Отсоединяем колодку с питающими проводами от жгута проводов, который расположен около педали акселератора. Далее отключаем колодку с питающими проводами от выключателя педали тормоза.

После чего отсоединяем провода от автомобильной противоугонной системы. За монтажным блоком расположены три колодки питания панели приборов, отсоединяем их.

Ключом на десять откручиваем гайку и снимаем со шпильки наконечник провода массы. Перемещаемся в подкапотное пространство автомобиля и тут производим демонтаж фильтра подачи наружного воздуха, предварительно сняв декоративную накладку ветрового стекла.

Как снять накладку панели приборов Нива-шевроле

Далее откручиваем винты крепления корпуса воздухозаборника. Сливаем часть охлаждающей жидкости и ослабив стяжные хомуты, отсоединяем патрубки от радиатора отопителя. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.

Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.

Отверткой поддеваем блок контрольных ламп. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Отсоединяем от блока колодку жгута проводов.

Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели.

Его нужно слегка поджать пальцем. Потяните на себя щиток, отодвигая его от панели приборов. Поджимаем пальцем фиксатор крепления щитка.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снятие и установка комбинации приборов Niva Chevrolet

Комбинацию приборов снимаем для замены ламп подсветки или контрольных лампочек или для замены самой приборной доски.

Обычно комбинацию приборов в случае отказы заменяют новой.

Отсоединяем минусовую клемму аккумулятора

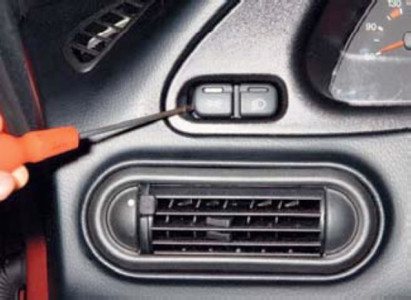

Снимаем переключатель наружного освещения, для этого:

– отверткой поддеваем переключатель

– вынимаем переключатель из щитка панели приборов

– отсоединяем колодку проводов от переключателя

Затем, устанавливаем рулевую колонку в крайнее нижнее положение

Крестовой отверткой откручиваем два самореза верхнего крепления щитка панели приборов

Этой же отверткой откручиваем на три оборота три самореза нижнего крепления щитка панели приборов

Что представляет собой торпеда

На всех автомобилях установлена приборная панель (доска), которая расположена впереди салона. В автомобиле Нива Шевроле она представляет собой пластиковую обшивку, на которой находятся практически все элементы управления автомобилем. Панель хоть и не является обязательной деталью для движения авто, но без нее езда превращается в сплошное недовольство. Под панелькой находятся детали, которые время от времени могут выходить из строя. И порой, чтобы добраться до них, необходимо, как говориться, разобрать полмашины. Рассмотрим подробнее этапы снятия торпеды с авто Нива Шевроле.

Этапы снятия панели приборов

Причиной для снятия панели может быть не только поломка деталей, находящихся под панелью, но и следующие моменты:

1. Модернизация салона авто;
2. Утепление и обесшумливание салона;
3. Прочистка печки автомобиля;
4. Замена на новую, усовершенствованную.

Снятие приборной панели Нива Шевроле производится поэтапно. Необходимо вооружиться несложным набором инструментов и приступать.

• Этап 1. Производится отключение автомобиля от аккумулятора. Это обязательно, потому как на панели приборов огромное количество проводки, которое можно случайно при снятии закоротить. Для этого достаточно откинуть минусовую клемму от батареи.
• Этап 2. Осуществляется в первую очередь снятие части кожуха, который расположен под рулем. Отверткой отвинчиваются пять винтов крепления, и выполняется снятие этого кожуха, состоящего из двух частей.
• Этап 3. Извлекается руль и переключатели, находящиеся сбоку него. Снятие руля производится путем выкручивания гайки, находящейся внутри руля. Проведите снятие вала рулевой колонки. Как проводится извлечение руля и его частей можно найти в соответствующих разделах.
• Этап 4. Из салона извлекается автомагнитола и ее место установки. Приступаем к снятию облицовки пола. Чтобы снять обивку передних стоек, нужно открутить четыре винта. Извлекается также замок зажигания.
• Этап 5. Переходим к отключению проводов. Колодки с проводами, находящиеся внизу возле педали газа и тормоза, отсоединяются и помечаются маркером. Отсоединяются провода, питающие противоугонную систему авто. Питание доски приборов состоят из трех колодок, которые также отсоединяются.
• Этап 6. Со шпильки откручивается провод массы автомобиля. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон.
• Этап 7. С расширителя сливается большая часть жидкости, и отсоединяются хомуты, подходящие к радиатору отопителя.
• Этап 8. Осуществляется работа гаечным ключом в салоне автомобиля. Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. Извлекается стойка поперечины. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта.
• Этап 9. Производится откручивание всех видимых и невидимых болтов крепления доски приборов. Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.

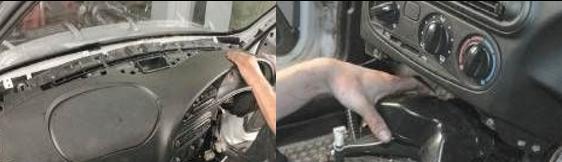

• Этап 10. Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь.

Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс. После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место. Выполнение осуществляется в обратном порядке, не забывая обо всех креплениях.

Внешний вид панели приборов

Как улучшить или изменить внешний вид авто Нива Шевроле

Внешний вид стандартной панели приборов радует водителя недолго. Ведь это как ремонт и перестановка мебели в доме, хочется, что-то изменить, усовершенствовать. Так и в машине, торпеда приедается, надоедает, некоторым она не нравится с момента покупки авто, но все это можно изменить. Ее изменение осуществляется с помощью модернизации или тюнинга. Тюнинг – это способ усовершенствования до современных и стильных моделей и элементов декора автомобиля.

Video: снять торпеду на нива шевроле

Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта. Производится откручивание всех видимых и невидимых болтов крепления доски приборов.

Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.

Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь. Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс.

После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место.

Как Снять Торпеду На Шевроле Нива

Через окно в панели приборов для вещевого ящика как снять панель приборов шевроле нива видео винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см.

Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снимите регулятор электрокорректора света фар см. Снимаем панель. Да и отзывы о нем, честно говоря, положительных эмоций не вызывают.

1. Снятие и установка панели приборов Нива Шевролет
2. Снятие панели приборов Нива Шевроле
3. 11.16.3 Снятие, разборка и установка панели приборов

Снятие и установка панели приборов Нива Шевролет

В первую очередь это касается невозможности ремонта. Сломалась панель — покупайте новую, и заплатите, как минимум, 8 тысяч рублей.

На этом краткий обзор панели приборов 3 шевроле нива как правильно снять. Но за что такие деньги, если и выглядит-то она не совсем современно.

При тюнинге салона нива шевроле панель приборов также подвергается модернизации. Смотрятся они великолепно и устанавливаются без проблем.

Снятие панели приборов Нива Шевроле

Вот только заплатить за это придется от 9 до 20 тысяч рублей. Но за эти деньги вы получите дополнительно: Ну, а если у вас нет возможности тратить такие деньги, вы можете осовременить панель при помощи специальных наборов для тюнинга.

Они включают накладки на приборы и индикаторы разных цветов и элементы подсветки. Снимите облицовку тоннеля пола. Снимите обивки передних стоек. Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять.

При разъединении колодок жгутов проводов маркируйте их относительно друг друга. Это облегчит работу при установке панели приборов. Свободные колодки промаркируйте отдельно. Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали акселератора.

Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять. При разъединении колодок жгутов проводов маркируйте их относительно друг друга.

Панель приборов снимаем для ремонта и замены отопителя и для подхода к другим деталям и узлам автомобиля

Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Выверните пять винтов облицовочного кожуха рулевой колонки, снимите верхнюю и нижнюю части кожуха.

Снимите рулевое колесо.

Снимите подрулевые переключатели.

Снимите выключатель (замок) зажигания (см. «Замок зажигания Нива Шевролет»).

Снимите вал рулевой колонки.

Снимите панель крепления радиоприемника.

Снимите облицовку тоннеля пола.

Снимите обивки передних стоек.

Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять.

При разъединении колодок жгутов проводов маркируйте их относительно друг друга.

Это облегчит работу при установке панели приборов. Свободные колодки промаркируйте отдельно.

Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали акселератора.

Отсоедините колодки жгутов проводов от выключателя стоп-сигнала и блока управления автомобильной противоугонной системы.

Отсоедините три колодки жгута проводов панели приборов, расположенные за монтажным блоком.

Выверните винт и отсоедините от кузова «массовый» провод.

Откройте капот.

Снимите облицовочную накладку ветрового окна и механизм стеклоочистителя (см. «Замена и ремонт стеклоочистителя Нива Шевролет»).

Снимите фильтр подачи наружного воздуха.

Выверните винты крепления корпуса воздухозаборника

Слейте часть охлаждающей жидкости и отсоедините патрубки радиатора отопителя

Выверните болт крепления поперечины панели к стойке.

Выверните болт крепления стойки к кронштейну и снимите стойку поперечины.

Выверните четыре болта крепления поперечины панели приборов к кронштейну рулевого вала.

Выверните болты боковых креплений панели приборов (слева и справа)

Снимите вставку панели приборов

Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла.

Извлеките передний воздуховод обогрева салона.

Снимите панель приборов в сборе с отопителем и жгутом проводов.

Устанавливайте панель приборов и все снятые детали в порядке, обратном снятию.

Долейте жидкость в систему охлаждения (см. «Замена жидкости охлаждения Нива Шевролет»)

Чтобы снять панель приборов автомобиля выпуска после 2009 года смотрим статью
