Необходимый инструмент

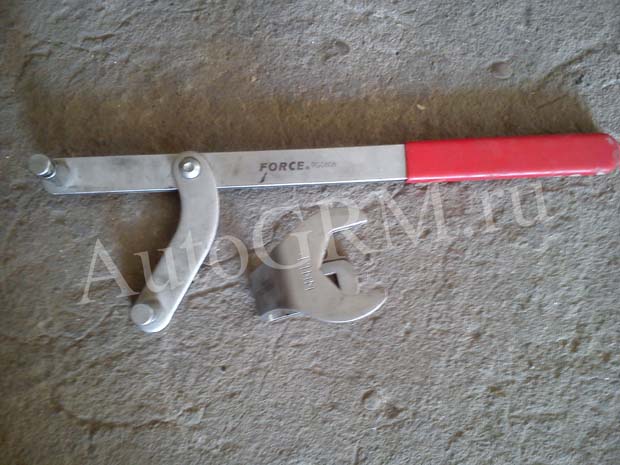

Обязательно меняем помпу потому, что ремень натягивается ею и как только мы ее тронем обязательно потечет уплотнительное кольцо. Для замены нам понадобится специальный ключ на 41. Цена его немного больше тысячи рублей, но если процедура разовая можно изготовить из металла толщиной 1мм и согнув как на фото. На один раз вполне хватит.

А так же универсальный держатель шкивов, инструмент не обязательный, но с ним удобнее.

Первым делом покупаем все необходимое: помпу, ремень, натяжной и обводной ролик.

Осмотрим подопытного.

У нексии двигатель под капотом занимает почти все пространство и это сулит нам некоторые трудности. Очень неудобно откручивать переднею опору двигателя, а ставить ее на место еще веселее. Я всегда несколько раз вспоминаю маму узбеков, которые этот двигатель так поставили.

Видео замены ГРМ Нексия 8 клапанов

Некоторые нюансы не показаны, но общая процедура довольно неплохо освещена. Рекомендую к просмотру.

Удачи на дорогах. Ни гвоздя ни жезла!

Источник

Ремень ГРМ на Дэу Нексия, как и на других автомобилях того периода производства GM-Daewoo, необходимо менять раз в 50-60 тысяч км. Тем не менее существует ряд причин, по которым замена ремня ГРМ должна проводиться несколько раньше. Как поменять ремень ГРМ на 16-клапанной Нексии своими руками, что для этого нужно, чтобы не погнуло клапана, будем разбираться вместе.

Пошаговая инструкция

Откручиваем приемную трубу.

И воздушный фильтр с патрубками.

Снимаем все что нам мешает. Так же сливаем антифриз и снимаем верхний патрубок.

Пока не сняли ремень генератора ослабляем три болта держащих шкив гидроусилителя. Если не сделать этого сразу, то потом вы вспомните не только маму, но и папу, пытаясь застопорить шкив и сорвать болты.

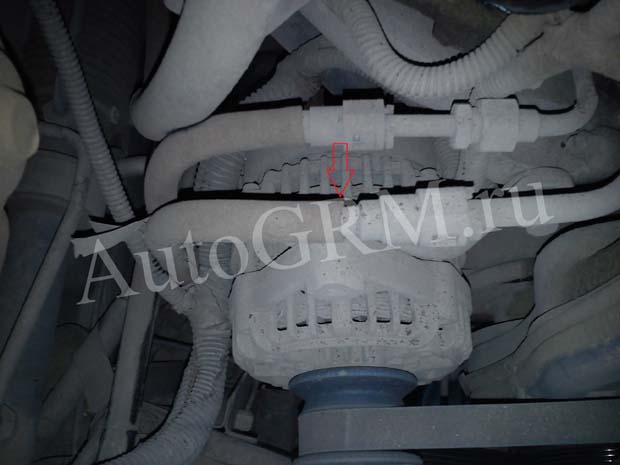

Ослабляем натяжной болт генератора и сдвинув генератор к двигателю снимаем ремешок.

Подданкрачиваем машину, снимаем правое колесо и пластиковый брызговик, если он есть. Видим шкив коленвала и натяжной ролик кондиционера.

Ослабляем гайку ролика и выкручиваем по максимуму натяжной болт, после снимаем ремень кондиционера. Гайка на верхнем фото.

Откручиваем три болта на 12 шкива гидроусилителя и четыре на 10 верхней защитной крышки ремня ГРМ.

И снимаем последнею.

Поддонкрачиваем двигатель через дощечку за поддон, но только не за компрессор кондиционера.

Отворачиваем две гайки, крепящие подушку двигателя к лонжерону и два болта к опоре двигателя. С ними придется нелегко, но нас спасет карданчик. Снимаем подушку двигателя.

Выставляем верхнею мертвую точку

За болт шкива коленвала, обязательно по часовой стрелки, вращаем коленвал добиваясь совпадения меток на распредвалах.

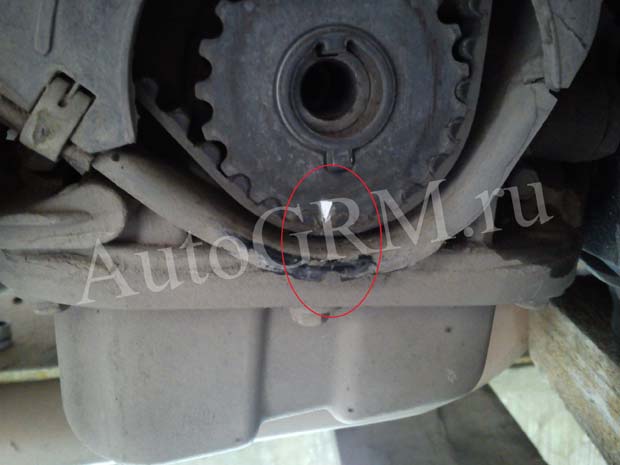

Откручиваем шкив коленвала. Если нет специального стопора, сажаем за руль напарника, включаем пятую скорость и заставляем жать на тормоз, а сами тем временем легким движением руки откручиваем болт шкива коленвала. После того как шкив снят видим совпадение меток коленвала.

Откручиваем два болтика на 10 и не забывая про защелку слева снимаем нижнею защитную крышку ремня ГРМ.

Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону. Болты вытаскивать нет необходимости.

Шестигранником ослабляем три болта держащих помпу. На фото двух невидно, но в защитной металлической защите есть два отверстия, примерно где стрелочки. На следующих фото они будут видны, когда снимется железная защита. Попадать в них шестигранником очень неудобно, но придется помучится.

Спец ключом на 41 проворачиваем помпу до ослабления ремня ГРМ и снимаем его, просовываем его между насосом ГУР и двигателем.

Выворачиваем болты шкивов распредвалов, а также обводного ролика. На фото ролик уже снят.

Снимаем шкивы и запоминаем что на распредвале впускных клапанов шкив помечен буквой «I» а выпускных буквой «Е»

Отворачиваем три болта натяжного ролика и снимаем его.

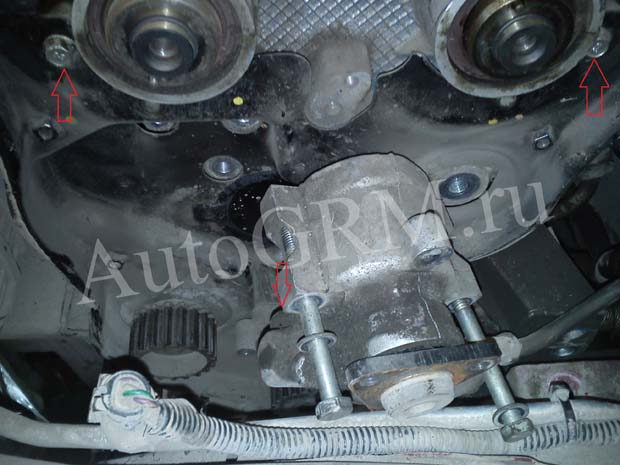

Откручиваем два болтика вверху и два внизу, один из болтов находится справа у компрессора кондиционера, фотографировать очень неудобно и снимаем металлическую защиту. Придется немного поломать голову что бы ее вытащить.

Замена помпы

Отворачиваем три болта водяного насоса те, которые спрятаны под защитой. Снимаем помпу. Под двигатель подставляем тазик, так как часть антифриза осталась в блоке и при демонтаже помпы он польется на землю.

Очищаем посадочное место и насухо его протираем. Смазываем уплотнительное кольцо помпы тонким слоем герметика и ставим ее на место. Проворачиваем ее по максимуму против часовой стрелки. Болты сильно не затягиваем поскольку ею еще натягивать ремень ГРМ. Ставим железную защиту, обводной и натяжной ролик и после этого шкивы распредвалов. Проверяем совпадение всех меток.

Процедура замены

Замена ремня ГРМ Нексия 16 клапанов операция не сложная, которую самостоятельно может выполнить опытный водитель. Специального инструмента, оборудования не потребуется, замену изношенных деталей можно выполнить в гараже. Кроме приобретения новых расходных материалов взамен изношенных, следует приготовить:

Если предвидится замена насоса в системе охлаждающей жидкости, тогда кроме помпы следует приобрести антифриз для доливки. Процесс замены начинают в моторном отсеке. Снимают корпус воздушного фильтра вместе с подводящим патрубком. Следующим шагом будет снятие шкива насоса гидроусилителя руля, необходимо вывернуть три крепёжных винта на «12».

Далее отворачивают винты крепления защитной крышки механизма ГРМ, снимают её с мотора. Также следует ослабить крепление генератора, после чего снимают приводной ремень. Отворачивают две гайки подушки двигателя, поднимают мотор через прокладку домкратом. Далее порядок действий будет таким:

Установка нового ремня производится в обратном порядке. Перед этим проверяют техническое состояние насоса охлаждающей жидкости, если он вызывает сомнения, его меняют. Проверяют установочные метки, далее одевают новую запасную часть.

Установочные метки

Правильность фаз газораспределения обеспечивается правильным положением установочных меток. Они имеются на шкивах распредвалов, коленвала, блоке цилиндров.

Риски шкивов распредвалов должны располагаться строго напротив, по центру в горизонтальном положении, на той стороне, где шкивы почти соприкасаются.

Риска шкива коленвала должна расположиться против метки на блоке.

После установки новых запасных частей коленвал проворачивают на два оборота, после этого снова проверяют положение установочных меток, которые должны совпадать.

Натяжение

Силовой агрегат этой модели обеспечивает натяжение приводного зубчатого ремня механизма ГРМ поворотом насоса в системе охлаждения двигателя. Специальным ключом помпу поворачивают, обеспечивают нужное натяжение приводного ремня. Если помпу не меняют, натяжение осуществляется с помощью ролика. Его поворачивают до тех пор, пока метки на корпусе ролика не совпадут.

Ставим новый ремень ГРМ

Нисходящая ветвь ремня при установке должна быть натянута. Поэтому ремень ГРМ надеваем сначала на шкив коленвала, потом на обводной ролик, шкив распредвала выпускных клапанов и так далее.

Приступаем к натяжке. Ставим спец ключ на помпу и поворачивая ее по часовой стрелки смотрим на стрелку на натяжном ролике она должна совпасть с меткой.

Как только мы достигли желаемого результата, затягиваем болты помпы. Временно ставим шкив коленвала. Проворачиваем коленвал два оборота и проверяем совпадение всех меток и натяжку ремня ГРМ. Если все в порядке приступаем к сборке. Ставим на место все детали в порядке обратном снятию. С подушкой двигателя придется помучится, о чем я вас предупреждал в начале статьи. За это незабываемое приключение мы в очередной раз благодарим узбеков, создавших Дэу Нексию с шестнадцати клапанным мотором.

Заливаем все жидкости и заводим мотор. После нескольких минут блаженства от выполненной работы можно закрыть капот и забыть о замене ремня ГРМ еще на 60 000 километров.

Если кому интересно, то в дилерском руководстве написано, что ремень ГРМ требует замены через 64 000 километров пробега или 4 года эксплуатации, в зависимости от того что наступит раньше.

Теперь вы с легкостью сможете поменять ремень ГРМ на своей любимой Нексии, а также предложить свои услуги друзьям и прослыть среди них настоящим авто мастером.

Какой ремень приобрести

От правильного выбора комплектующих изделий мотора, зависит не только эффективность двигателя, но и срок его эксплуатации. Это в полной мере относится к выбору зубчатого ремня для двигателя Дэу Нексия. Комплект ГРМ Нексия 16 кл включает в себя не только зубчатый ремень, в него входят ролики обводные, сальники. В некоторых случаях одновременно меняют насос в системе охлаждения двигателя. После длительного пробега происходит износ шкивов на распредвалах, коленвале, которые также меняют.

Специалисты рекомендуют использовать комплекты следующих производителей:

Отдавая предпочтение тому или иному производителю, следует обратить внимание на качество предлагаемого товара. На автомобильных рынках можно купить подделку, очень похожую на фирменное изделие. Также должна насторожить стоимость изделия. Качественный товар не может иметь низкую цену. Получив некоторую экономию на запасных частях, можно потрать значительную сумму на ремонт мотора.

Этапы работы

Приготовив материалы и инструменты можно начинать работать. Можно посмотреть видео, чтобы лучше разобраться.

Замена ремня грм дэу нексия 1.5.

Сначала снимается корпус фильтра для воздуха и все, что к нему присоединено.

Снятый корпус фильтра для воздуха

Откручиваем болты насоса гидроусилителя

Регулировка меток на натяжном ролике

Затем затягиваем болты на водяном насосе.

Замена ремня грм дэу матиз 0 8.

Когда замена

выполнена, следует завести мотор и проверить его работу. Если без перебоев, то все в порядке. На этом процедура замены ремешка ГРМ своими руками на Daewoo Nexia с 8 кл и 16 кл заканчивается.
