Признаки износа сальника коленвала

На изношеном элементе появляются трещины, он становится жестким. Деталь начинает пропускать через себя моторное масло, разбрызгивая его под капотом.

Сперва нужно определить, какой из сальников вышел из строя:

• если изношен передний уплотнитель коленвала, то следы смазки будут видны на передней части поддона прямо под сальником и на крышке масляного насоса;
• если же износился задний, то масло будет на коробке переключения передач.

Меняем задний сальник коленчатого вала.

Замена сальников коленвала и распредвала передней части дв авто ВАЗ 2108,09,099,14,15. Часть 1

Замена переднего сальника коленвала ВАЗ 2101 — 2107

Какой сальник коленвала ставить на ВАЗ 2109, когда менять?

Оригинальный номер 2108-1005034, средняя цена 62 руб.

Аналоги:

• Elring 546.968 — 57 руб.
• Reinz 80-33653-10 — 49 руб.
• Corteco 12016518B — 83 руб.

Периодичность замены — раз в три года или при каждой замене ремня ГРМ.

1

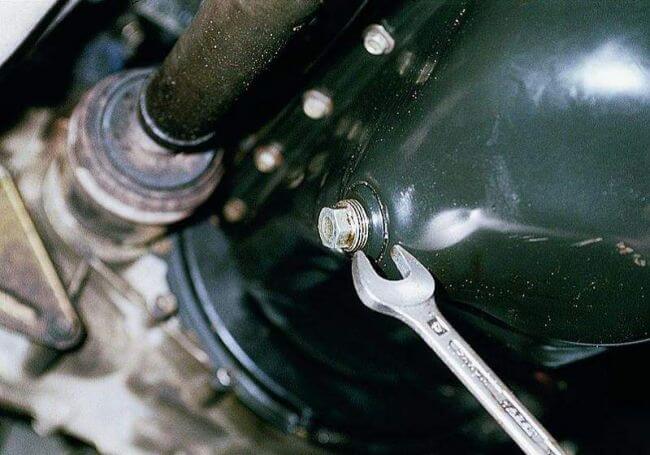

Ключом «на 17» отворачиваем пробку поддона картера и сливаем масло в емкость объемом не менее 4 л. Продолжительность слива масла – не менее 10 мин. Заворачиваем сливную пробку.

2

Ключом «на 10» отворачиваем два боковых болта передней крышки ГРМ.

3

И ещё один в центре. Снимаем крышку ГРМ. Снимаем ремень привода генератора.

4

Снимаем правое колесо и пластиковый щиток моторного отсека. Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива.

5

Проворачиваем нижний шкив до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

6

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.

7

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров.

8

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

9

Отворачиваем болт крепления шкива привода генератора.

10

Снимаем шкив привода генератора.

11

Ключом «на 17» ослабляем гайку крепления натяжного ролика. Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен. Снимаем ремень ГРМ.

12

Поддеваем двумя отвертками зубчатый шкив коленчатого вала и снимаем его с носка коленвала.

14

Поддеваем отверткой сальник и извлекаем его из крышки.

16

Смазываем рабочую кромку нового сальника моторным маслом и запрессовываем подходящим отрезком трубы.

Инструкция полезна? Да 16 Нет

9k

Спрашивайте в комментариях. Ответим обязательно!

https://youtube.com/watch?v=2CW7Y4jCvPM

Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников.

Причины износа элемента

Он происходит по следующим причинам:

• естественный износ в ходе длительной эксплуатации;
• неправильная установка этого сальника;
• избыточное давление в картере двигателя;
• люфт самого коленчатого вала.

Ранее неправильно установленный уплотнитель прослужит недолго и в скором времени выйдет из строя. В результате произойдет засорение системы вентиляции картера либо обрыв шланги сапуна. Это приводит к возникновению избыточного давления масла в картере двигателя, что своей силой выдавливает и перекашивает сальник. Из-за этого он быстрее изнашивается и пропускает смазку. Те же симптомы возникают при повышенном люфте коленчатого вала, который выдавливает элемент. Это вызвано износом полуколец коренных подшипников. Они при своей нормальной работе исключают люфт коленвала. При износе полуколец вал начинает ходить из стороны в сторону, от чего полукольцо выпадает в картер. Сам коленвал начинает шлифовать коренные подшипники и крышки шатунов.

В случае поздней замены полуколец элемент может не установиться на своё посадочное место. Это будет грозить водителю заменой блока цилиндров целиком. Стоит иметь в виду все эти причины, всегда проверять правильную работу двигателя и при обнаружении проблемы обязательно её устранять. Иначе новый сальник прослужит очень мало времени, и его придётся менять снова. Чтобы не приводить мотор к масляному голоданию, следует вовремя производить замену сальника коленчатого вала (на автомобиле ВАЗ 2109 в том числе). Ниже мы рассмотрим, как это сделать.

Замена переднего сальника коленвала своими руками: способы

Операцию следует производить с помощником. Такая работа, как замена сальника коленчатого вала на автомобиле ВАЗ 2109, достаточно длительный процесс и зависит от того, какой сальник меняется: передний или задний. Если первый, то это не настолько сложная операция, чего не скажешь о заднем элементе. Чтобы до него добраться, нужно снимать коробку передач, сцепление, откручивать маховик двигателя и тогда уже приступать к демонтажу и установке.

Замена сальника коленвала ВАЗ 2109 (2 способа):

• на месте, без снятия масляного насоса в сборе;
• со снятием насоса в сборе.

Первый способ делается намного быстрее. Но порой работать приходится в тесном пространстве. Хотя водители и автомеханики используют чаще всего именно этот метод. Можно работать как со стороны капота, так и в смотровой канаве.

Передний сальник

Чтобы разобраться в том, как можно самому поменять передний сальник коленчатого вала, опирайтесь на инструкцию, а также обязательно просмотрите предлагаемые видео.

Передний манжет

1. Слейте масло из системы смазки.
2. Демонтируйте масляный насос.
3. Дальше все выполняется достаточно просто. Вам нужно отверткой извлечь старый, изношенный передний манжет со своего гнезда.
4. Располагается передний сальник коленвала непосредственно в крышке масляного насоса.
5. Используя керосин или бензин, тщательно промойте крышку масляного насоса, после чего не забудьте вытереть ее насухо.

Процедура замены

1. Вооружившись новым, проверенным сальником, смажьте посадочное гнездо манжета моторным маслом и установите его.
2. Убедитесь, что установку вы выполняете рабочей кромкой внутрь.
3. Возьмите оправку, которая подходит по диаметру новому сальнику, и запрессуйте его должным образом.
4. Верните насос на место, залейте обратно масло или поменяйте смазывающую жидкость, если старая используется уже достаточно давно.
5. Соберите узел, подключите минусовую клемму на аккумулятор и выполните пробный запуск двигателя. Проехав пару километров, вы сможете убедиться, что ремонт дал свои результаты и признаки неисправности исчезли.

Передний сальник коленчатого вала. Правильная замена

Поменять сальники на коленчатом валу достаточно просто, если не принимать во внимание определенные трудоемкие процессы, такие как демонтаж масляного насоса. Обращаться на автосервис вовсе не обязательно, если у вас есть небольшой опыт и уверенность в собственных силах.

Замена сальника коленвала ВАЗ 2109: пошаговая инструкция

Сперва автомобиль устанавливается на ручной тормоз. Ослабляется гайка фиксации генератора к натяжной планке, и снимается ремень привода генератора. Далее следует позвать помощника, чтобы он включил пятую передачу и держал нажатой педаль тормоза, чтобы исключить проворачивание коленвала. Это не даст открутить болт крепления шкива привода вспомогательных агрегатов. Для удобства можно снять переднее правое колесо и длинным воротком откручивать болт крепления шкива.

Что далее? Сняв элемент, необходимо добраться до зубчатого шкива газораспределительного механизма. Для этого разбирается пластиковая защитная крышка, у автомобиля вывешивается одно колесо, включается третья или пята передача. Вращением колеса по часовой стрелке выставляются две метки: на шкиве распределительного вала и коленчатого.

Затем можно снять ремень ГРМ. С помощью плоской отвертки поддевается и снимается зубчатый шкив коленвала, а далее и шпонка на его фланце. Теперь отвёрткой можно выковырять старый сальник. Его мы поддеваем за самый крайний контур. Это стоит делать с осторожностью, чтобы не оставить царапины на фланце коленвала.

Эти деформации будут быстрее изнашивать новые сальники даже при правильной установке. Некоторые применяют хитрый способ снятия: вкручивают в него саморез, зажимают пассатижами и выдёргивают его вместе с уплотнителем. Перед установкой рабочую (внутреннюю) поверхность сальника смазывают моторным маслом. Далее устанавливают на посадочное место. Запрессовывать новый сальник следует с помощью выточенной оправки или бруска, аккуратно постукивая по нему молотком.

Важно не повредить корпус элемента. Новый уплотнитель должен быть запрессован до упора и чётко стоять на своём посадочном месте без перекосов.

Как заменить передний сальник коленвала на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В самом начале операции со всех шкивов снимите ремень «Газо-Распределительного Механизма». (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ»)

3) Затем снимите шкив зубчатого типа, с носка коленвала.

4) Теперь при помощи отвертки подденьте и извлеките шпонку коленчатого вала, для того чтобы при снятии сальника она не потерялась.

5) Следом не убирая отвертки, с её помощью подденьте сальник коленвала и после чего извлеките сальник из крышки.

Установка: 1) Прежде чем приступить к установке нового сальника, смажьте его рабочую кромку моторным маслом.

Второй метод

Замена сальника коленвала ВАЗ 2109 вторым способом подразумевает снятие масляного насоса целиком. Менять уплотнитель в этом случае очень удобно, однако придётся потратить больше времени. Выполнив всё вышеперечисленное, откручивают 3 болта поддона двигателя, прямо под крышкой насоса. Затем выкручиваются элементы крепления крышки. Масляный насос аккуратно вынимается. Удалив старый и запрессовав новый сальник, его рабочую поверхность смазывают маслом, и всё устанавливается в порядке, обратном снятию. Сложность заключается в установке масляного насоса на место.

Его нужно правильно отцентровать, чтобы элемент корректно выполнял свою работу и не выдавился. Как видно, на автомобиле ВАЗ 2109 замена сальника коленвала, своими руками выполненная, – это вполне понятная и не очень трудная работа. Если получилось обнаружить осевой свободный ход вала выше нормы, то это свидетельствует об износе его полуколец. Их стоит немедленно заменить, чтобы не возникало осложнений.

Замена передней манжеты

Как уже упоминалось выше замена переднего сальника коленвала на ваз 2109 является наиболее частой и востребованной процедурой, поэтому при проведении ремонтных работ очень важно точно соблюдать все рекомендации завода изготовителя и быть предельно аккуратным, так как свойства резины, из которой выполнен сальник таковы, что ее очень легко повредить при монтаже. Существуют два способа замены передней манжеты коленвала: быстрый — «самопальный» и рекомендованный заводом изготовителем.

Первый способ

Способ, выдуманный самими автовладельцами, заключается в следующем:

• Снимаем ремень ГРМ;
• С помощью двух отверток/мотажек демонтируем с коленчатого вала зубчатый шкив, не забываем про его шпонку;

Демонтаж шкива коленвала и его шпонки

• Крючком или отверткой выдираем старый манжет;

Вытаскиваем старый манжет

• Ставим на место новую манжету, при этом для облегчения монтажа смазываем ее поверхность маслом;
• С помощью оправки забиваем его до упора.

Установка нового сальника

Второй способ

При замене переднего сальника коленвала ваз 2109 нам потребуются следующее:

• Пара отверток;
• Накидной ключ на «17»;
• Накидной и рожковый ключи, а так же головка на «10»;
• В качестве оправки головка на «27»;
• Ключ для натяжки ролика ГРМ;
• Так как при «правильной» замене передней манжеты требуется демонтировать масляный насос, необходимо запастись его новой прокладкой;
• Ну и, конечно же – новый сальник.

Далее необходимо обеспечить доступ к картеру двигателя для чего ставим автомобиль на эстакаду или подъемник, сливаем масло и как при любом ремонте – отсоединяем аккумуляторную батарею.

• При наличии снимаем защиту двигателя, а точнее его картера;
• Ключом на десять откручиваем четыре болта крепящих защитную крышку ГРМ и снимаем ее;
• Шесть болтов крепления защитной крышки правой половины моторного отсека откручиваем с помощью ключа на «8»;
• Снимаем ремень привода генератора, ослабив ключом на «17» его натяжку;
• Снимаем правое переднее колесо;
• Включив низшую передачу, используя ключ на девятнадцать «срываем» болт крепящий шкив, затем откручиваем его и снимаем сам шкив;
• Устанавливаем в верхнюю мертвую точку (приходящуюся на такт сжатия) поршень первого цилиндра. При этом установочные метки на заднем защитном кожухе и приводе распределительного вала должны совпадать, а метка на маховике, наблюдаемая через лючок кожуха сцепления, расположена напротив среднего деления установочной шкалы.

Совет! Прокручивать коленчатый вал можно прокручивая вывешенное переднее колесо, и включив пятую передачу.

• Ключом на «17» ослабляем натяжной ролик и снимаем ремень газораспределительного механизма;
• Демонтируем в картере сцепления его нижнюю крышку, открутив ключом на «10» четыре крепящих ее болта;
• Головкой на «10» откручиваем шестнадцать болтов крепящих крышку картера двигателя и снимаем ее вместе с прокладкой;
• Той же головкой откручиваем болты крепящих маслоприемник к масляному насосу и ко второму коренному подшипнику, снимаем его;

• По аналогии с первым способом, двумя отвертками демонтируем зубчатый шкив (так же следим за шпонкой, что бы ни потерять ее);
• С помощью ключа на «10» откручиваем 6 болтов масляного насоса (крепящих его к блоку двигателя)…

Меняем полукольца

Для этого не нужно снимать коленвал ВАЗ 2109. Замена сальника, полуколец, вкладышей (датчик коленвала, отметим сразу, необходимо тоже снимать) начинается с поиска расположения элементов. Эти детали находятся по бокам центрального (третьего) коренного подшипника. Со стороны средней опоры коленвала устанавливается металлокерамическое полукольцо жёлтого цвета. С другой стороны – сталеалюминиевое. Элементы должны стоять плотно, и в зависимости от износа их гнёзд они бывают трёх размеров:

• стандартного;
• первого ремонтного;
• второго ремонтного.

Что далее?

Предварительно слив масло с двигателя автомобиля, откручивают и снимают поддон. Затем откручиваются два болта крепления крышки среднего коренного подшипника. Ее снимают и с помощью щупов замеряют зазор между подшипником и полукольцом. Следует прибавить к нему стандартный параметр 2,31 мм.

В результате будет получен необходимый размер нового полукольца. После этого путём вытеснения старого полукольца их устанавливают в свои гнёзда. Важно, чтобы новый элемент заходил свободно. После проделанной работы всё снятые детали устанавливаются обратно.
