Автомобильный сабвуфер: виды и конструктивные особенности

Сабвуфер (СБВ) — это акустическая система, которая преобразует звуковые волны низкой частоты.

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Это интересно: Как телефон подключить к магнитоле в машине всеми способами

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Классификация сабвуферов и способы их установки в машину

Все автомобильные сабвуферы делятся на два больших класса: пассивные и активные.

1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

Рекомендуем: Меняем масло в АКПП на Лада Гранта и проверяем уровень масла в автомате

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

• В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
• В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

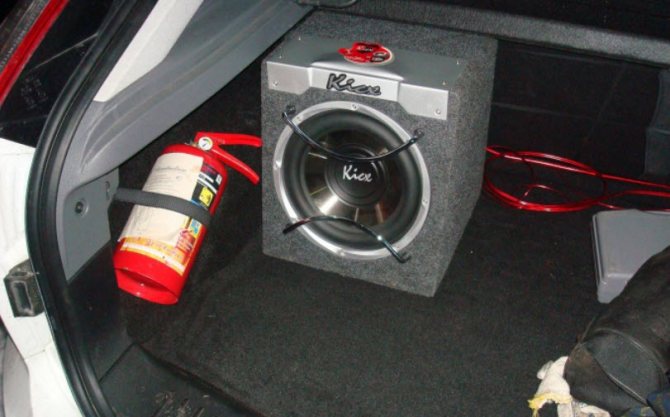

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

• Во внутреннюю обшивку автомобиля;
• В пол багажника;
• В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Важно: перед подключением обязательно необходимо отсоединить от аккумуляторной батареи клеммы во избежание коротких замыканий.

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Рекомендация: Чтобы избежать скачков напряжения в электросети авто, специалисты советуют дополнительно установить конденсатор на цепь. Этого делать не обязательно если мощность саба ниже 350 Вт.

Совет: чтобы звук был качественным и воспроизводился без помех в соединениях рекомендуется использовать акустические провода с толщиной сечения от 4 мм.

Схема подключения cабвуфера и AUX видео выходы

Распиновка андроид магнитолы

Магнитолы на андроиде в автомобиле в наше время — не редкость. Это даже, скорее, не магнитолы, а настоящие мультимедийные комбайны. Ведь они умеют воспроизводить любого рода видеоформаты, играть какую угодно музыку. На них можно установить любое приложение, будь-то навигация, или даже какая-нибудь игра, при этом можно по технологии Bluetooth подключить к ней один или пару джойстиков и играть на парковке с товарищем! Разумеется, к ним можно подключить камеру заднего вида. И это еще далеко не полный перечень всех умений таких мультимедийных автомагнитол. Минусы, конечно, у таких устройств так же присутствуют, сильно выражены они на дещевых девайсах. Это, в основном, всяческого рода глюки, недоработки, плохой звук и криво установленный андроид.

Операционная система сейчас, чаще всего — Android 8.1 или 7.1. Встречаются, конечно же, разные экземпляры с разной версией, но суть их, как и подключение, и распиновка — идентична. В общем-то. Обычно, у «китайцев» свое видение прекрасного и разъемы у них своего типа, но могут встретиться и евро — ISO разъемы. Подключтить магнитолу с евроразъемом будет по-проще, но и китайские разъемы не должны доставить хлопот.

Распиновка магнитолы на 8.1 Android

Если вы совсем недавно заказывали мультмедийку на Алиэкспресс, эта схема распиновки вам крайне пригодится, потому что, скорее всего, подойдет вам идеально. Конечно, одной распиновки будет мало. Нам необходимо знать, какой провод фишки китайской андроид-магнитолы за что будет отвечать, что ж, смотрим.

Цвтовое значение проводов магнитолы на Android

Конечно, цвета и значения проводов китайской магнитолы, скорее всего, не будут совпадать с проводами на вашей машине. Чтобы узнать значение вашей проводки, мы предлагаем посмотреть статю о распиновке магнитолы машины вашей марки на нашем сайте. Такая, скорее всего, у нас есть. Там мы обязательно указываем значение проводов каждого цвета.

Переходник для подключения магнитолы на Android

Далее, чтобы подключить магнитолу-мультимедийку из поднебесной, вам понадобится штекер для подключения проводки. Такой должен быть в комплекте с магнитолой, но он вполне может вам не подойти, или быть переходником на евро-разъем ISO. Печалиться не стоит. Ведь можно приобрести переходник для вашего авто на ISO. Да, могут понадобиться и такие «танцы с бубном», но поверьте, это еще далеко не сложности и зависит скорее от марки авто.

Распиновка фишки/штекера магнитолы, цветовое значение проводов, видео

Для закрепления материала и лучшего понимания давайте рассмотрим распиновку фишки/штекера магнитолы, цветовое значение проводов, сначала на фото, а затем и на видеоролике.

Значение проводов автомагнитолы с Алиэкспресс

Распиновка китайской магнитолы, обозначение проводов магнитолы

Схемы подключения магнитолы на андроид

Распиновка сложноустроенной, многофункционалной мультимедийной системы на Андроид, приобретенной на заботливом Алиэкспрессе — довольно сложный процесс, но не стоит забывать и о схеме размещения и подключения такой магнитолы. Ведь иногда сложности могут возникнуть именно с ней. Давайте рассмотим несколько схем.

Схема подключения магнитолы на андроид

Немного более подробная схема подключения

Видео подключения магнитолы на андроид

Схема — это, конечно, наглядно и хорошо, но, как говорится, лучше один раз увидеть. поэтому предлагаю вам посмотреть видео подключения магнитолы на Android.

Схема подключения AUX видео и cабвуфера

Конечно, обязательно нужно знать, какие проввода и разъемы отвечают за подключение AUX и сабвуфера на 2 DIN Android магнитолах.

AUX видео выходы и подключение сабвуфера к китайской андроид — мультимедийной системе

И, конечно же, видео о том, как подключить сабвуфер к китайской магнитоле:

Что ж, как можно видеть, подключить автомагнитолу, или лучше — мултимедийную систему на андроид китйского производства подключить на так уж и просто. Распиновка довольно сложна из-за многофунциональности устройства. Мы постарались собрать в кучу достаточное количество информации и изложить ее как можно понятнее и подробнее, чтобы не запутать вас. Надеюсь, вы нашли для себя эту статью полезной и подключение с распиновкой 2 DIN Android магнитолы с Алиэкспресс для вас теперь не составит труда, как и пользование AUX, и доустановка сабвуфера к аудиосистеме автомобиля. Желаем вам удачи и удовольствия от использования вашей магнитолы, чтобы она дарила вам только положительные эмоции. На этом, пожалуй, закончим. До встречи на страницах нашего сайта!

Источник

Примеры схем для соединения активного и пассивного сабвуферов

Обратите внимание, что не во всех автомагнитолах есть ЛВ. Как правило, в заводских моделях этот разъем отсутствует.

В таких случаях рекомендуется для подключения пассивного саба дополнительно приобрести специальный переходной адаптер, который подключается к магнитоле, не имеющей ЛВ. В свою очередь сабуфер будет подключен к этому адаптеру. Как это правильно сделать показано в схеме ниже.

Схема подключения актив. саба к автомагнитоле без ЛВ канала через адаптер.

Схема подключения пассив. СБВ через усилитель.

Как установить сабвуфер в машину и подключить его к магнитоле

Для монтажа сабвуфера, помимо самого устройства, понадобятся такие инструменты и материалы:

• проводка (питание, «тюльпаны» и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• нож;
• набор гаечных ключей и разводной ключ.

Для подключения сабвуфера к магнитоле понадобится комплект проводов, материалы для изоляции и инструменты: нож, плоскогубцы, ключи, отвертка

Где установить

Установка саба может представлять настоящую проблему, что зависит от модели автомобиля. И дело не только в подключении устройства, но и в выборе места под его установку. Являясь владельцем минивэна либо хэтчбека, вопрос с местом не вызывает вопросов, поскольку багажник имеет большие размеры. С седанами ситуация несколько иная и, как правило, саб монтируют в подлокотниках либо на задней полке. Самым неудобным типом кузова считается кабриолет, поскольку такие машины имеют малый объем багажника. Однако при большом желании и в такие автомобили можно установить рассматриваемое устройство.

Подключение пассивного

Рассмотрим последовательный алгоритм монтажа устройства. На установку придётся затратить порядка 1–3 ч, что зависит от опыта и модели машины. Одним из сложных этапов является прокладывание питающего кабеля к усилителю. Поскольку сабвуфер монтируют в багажнике, то все провода нужно прокладывать через салон к источнику питания. Перед началом работ с АКБ снимают клеммы, что исключит возможность короткого замыкания.

Монтаж пассивного сабвуфера предполагает подключение динамиков разных частот через кроссовер к усилителю и к магнитоле

1. Первое, что необходимо, так это найти технологическое отверстие, которое закрывается специальной заглушкой. На отечественных авто она может отсутствовать, также как и само отверстие. Поэтому придётся просверлить его и после протяжки кабеля произвести уплотнение герметиком. Лучше всего, для исключения перетирания провода, вставить в отверстие кусочек шланга.
2. Проводка в подкапотном пространстве может быть расположена в штатном жгуте и выводиться в салон. Предварительно нужно определиться, где и как будет проложен питающий кабель. Для проводов в некоторых местах потребуется снять обшивку, также накладки порогов. Следует избегать изломов и защемления проводки. После монтажа все облицовочные элементы устанавливают на свои места.
3. В багажное отделение провода к усилителю также прокладывают через отверстие в кузове. Питание к устройству подключают с соблюдением полярности.
4. После подведения питания к усилителю, его нужно соединить с магнитолой. В этом случае понадобятся провода по типу «тюльпаны», а также провод, позволяющий управлять питанием усилителя. Для демонтажа магнитолы задействуют специальные ключи, но можно аккуратно воспользоваться и ножом либо подходящей по размеру отвёрткой.
5. «Тюльпаны» соединяем согласно цветам разъёмов. Если нужно чтобы происходило одновременное включение саба и магнитолы, то задействуют соответствующий плюсовой провод.
6. Затем пропускаем провода совместно с силовым кабелем через салон. Производим подключение «тюльпанов» к усилителю.
7. Если к магнитоле был подключён питающий провод, то его следует подать и на усилитель, чтобы устройства включались одновременно. Ищем клемму и соединяем её с проводом питания магнитолы.
8. Остаётся соединить сабвуфер с усилителем. При монтаже двухканального усилителя, для распределения мощности, оба канала подключаются к рассматриваемому устройству.

Что касается такого элемента, как конденсатор, то его можно не использовать. Но если усилитель имеет максимальную мощность более 400 Вт, то установка этой детали необходима. Местом его монтажа может быть как багажник, так и моторный отсек. При прямом подключении мощного усилителя к аккумулятору будет расходоваться значительная энергия, что приведёт к быстрой разрядке батареи. Если автомобиль используется для передвижения на малые расстояния, то АКБ придётся часто подзаряжать. Перед тем как подключить клеммы питания на аккумулятор, проверяем правильность монтажа и надёжность контактов.

Подключение пассивного сабвуфера без усилителя

Иногда возникает вопрос о возможности подключения пассивного сабвуфера непосредственно к автомагнитоле, т. е. без усиливающего устройства. Подключить таким образом можно, но дело в том, что на динамическую головку будет поступать вся полоса частот вместо НЧ. В этом случае сигнал на саб берётся от одного из каналов магнитолы. Стоит иметь в виду, что при подключении саба напрямую, возможен выход из строя усилителя головного устройства, поскольку сопротивление НЧ динамиков может быть не только 4 Ом, но и 1 Ом или 2 Ом. Такие динамические головки повлекут к перегрузке выхода усилителя магнитолы, т. е. возникнет практически КЗ.

Как подключить сабвуфер без усилителя

Пошаговая инструкция:

1. На задней панели автомагнитолы есть два входа, через которые при помощи линейного кабеля соединяется саб и магнитола.
2. После подключается питание: силовой кабель прокладывается под обшивкой салона и подсоединяется на «+» — клемму АКБ одним краем, а второй подключается к сабу.
3. Минусовой контакт к АКБ «-» клемме и заземляется на корпусе болтовым креплением. Для этих целей край провода заранее должен быть зачищен. Зачистка производится ножом и кусачками.
4. Так как питание на АКБ равно 12В, то подключение допустимо только через предохранитель, который устанавливается на силовом кабеле возле аккумулятора.
5. Далее прокладываются соединительные RCA-провода от сабуфера через салон и подключаются через разъемы LOW-Input, предварительно зачистив края. Если разъемы в магнитоле нет RCA-разъемов, то можно соединить через HI-Input-разъем.

Важно! Подключая устройство, не спутайте активный с пассивным, помните, что в активном уже есть встроенный усилитель, а в пассивном — он отсутствует, поэтому схемы соединений в обоих случаях разные.

Как подключить усилитель звука: схемы

Активные и пассивные сабвуферы подключаются к источнику звука по разным схемам.

Пассивный

Подключение с помощью фильтров (кроссоверов) непосредственно к акустическим выходам (не к линейным «тюльпанам») головного устройства (магнитолы) по мостовой схеме имеет смысл, если его выходная мощность выше 20 Вт на канал.

По мостовой схеме входы сабвуфера подключают к выходам каналов разной полярности

Входы сабвуфера подключают к выходам усилительных каскадов разной полярности. Чтобы исключить перегрузку, фильтры подбирают таким образом, чтобы частоты основных каналов и сабвуфера не пересекались.

Практические схемы подключения могут изменяться в зависимости от модели головного устройства. В любом случае не следует подключать один из выводов колонки непосредственно к корпусу автомобиля.

Если головное устройство (магнитола) не поддерживает мостовую схему, сабвуфер подключают к положительным выходам левого и правого канала.

Когда магнитола не поддерживает мостовую схему, сабвуфер подключают к положительным выходам каналов

Подключение сабвуфера непосредственно к магнитоле скорее исключение, чем правило. Обычно сигнал попадает на динамик через усилитель. Для этого могут быть использованы устройства с различным числом каналов.

Вход усилителя подключается к линейному выходу — к «тюльпанам» — головного устройства межблочным кабелем. Использование акустических выходов магнитолы для подключения усилителя допустимо, если последний поддерживает такой режим (оборудован входом высокого уровня). Однако, следует помнить, что в этом случае страдает качество звука.

Когда у усилителя всего один канал, колонка просто подключается к его выходу. Для этого используют либо специальные акустические провода, либо такие же, как тот, которым усилитель соединён с положительной клеммой аккумулятора. В любом случае площадь сечения провода для передачи низкочастотного звукового сигнала должна быть близка к аналогичному параметру силового.

Моноблок для подключения сабвуфера

К многоканальному усилителю пассивный сабвуфер может быть подключён по мостовой схеме. В этом случае суммарная мощность примерно вчетверо превышает значение параметра одного канала.

Частота поступающего на пассивный сабвуфер звукового сигнала должна быть ограничена верхним значением 50–150 Гц. Если фильтр встроен в усилитель, выбирают положение переключателя LPF. Порог среза регулируют на слух по качеству звучания баса. Когда усилитель не оборудован фильтрами, используют внешний кроссовер.

Органы управления фильтра низких частот усилителя

Активный

Активный сабвуфер состоит из усилителя и динамика. C автомобильным аккумулятором его соединяют отдельным проводом через предохранитель, соблюдая требования, предъявляемые к подключению усилителей.

Выбирая калибр — по стандарту AWG — силового провода, ориентируются на длину и силу потребляемого тока (характеристика усилителя). Чем больше значение тока и длиннее провод, тем большая площадь сечения требуется для передачи энергии без потерь, тем меньшее значение калибра. Рекомендации по подбору приведены в таблице.

Таблица: калибр силового провода в зависимости от длины и силы тока

Потребляемый ток усилителя	Длина силового провода
до 1 м	1–2 м	2–3 м	3–4 м	4–5 м	5–6 м	6–7 м	7–8 м
до 20 А	AWG 14	AWG 12	AWG 12	AWG 10	AWG 10	AWG 8	AWG 8	AWG 8
20–35 А	AWG 12	AWG 10	AWG 8	AWG 8	AWG 6	AWG 6	AWG 6	AWG 4
35–50 А	AWG 10	AWG 8	AWG 8	AWG 6	AWG 4	AWG 4	AWG 4	AWG 4
50–65 А	AWG 8	AWG 8	AWG 6	AWG 4	AWG 4	AWG 4	AWG 4	AWG 2
65–85 А	AWG 6	AWG 6	AWG 4	AWG 4	AWG 2	AWG 2	AWG 2	AWG 0
85–105 А	AWG 6	AWG 6	AWG 4	AWG 2	AWG 2	AWG 2	AWG 2	AWG 0
105–125 А	AWG 4	AWG 4	AWG 4	AWG 2	AWG 0	AWG 0	AWG 0	AWG 0
125–150 А	AWG 2	AWG 2	AWG 2	AWG 0	AWG 0	AWG 0	AWG 0	AWG 00

Рекомендуем: Меняем электролит аккумулятора своими руками

Силовой кабель прокладывают вблизи остальной автомобильной проводки. Для защиты от коротких замыканий и перегрузок в цепь устанавливают предохранитель. Его номинал должен соответствовать калибру (сечению) провода. Рекомендации по выбору показаны в таблице.

Таблица: номинал предохранителя в зависимости от площади сечения провода и калибра по AWG

Площадь сечения (мм2)	Калибр кабеля (AWG)	Максимальный номинал предохранителя (А)
0,5	20	5
0,75	18	7,5
1	17	10
1,5	15	15
2,5	13	25
4	11	30
6	9	40
8	8	50
10	7	60
16	5	80
20	4	100
25	3	125
30	2	150
50	200
70	000	250
95	0000	300

Сухое и доступное для контроля место установки предохранителя выбирают вблизи аккумулятора не далее 30 см от плюсовой клеммы. Держатель предохранителя жёстко закрепляют на корпусе.

Установка предохранителя в моторном отсеке

Рекомендуется использовать конденсатор. Его назначение — подавление высокочастотных помех (наводок) в звуковом тракте и сглаживание пульсаций напряжения бортовой сети вследствие пиковых скачков потребляемого тока.

Автомобильный конденсатор для аудиосистемы

Конденсатор ёмкостью примерно 0,1 фарада на 100 Вт мощности сабвуферного усилителя устанавливают между плюсовым проводом питания и корпусом не далее 60 см от устройства или подключают к специальному разъёму, если он есть.

Для соединения активного сабвуфера с источником сигнала (головным устройством) используют межблочный (линейный) кабель.

Межблочный кабель для подключения к линейным выходам

Чтобы уменьшить наводки и помехи, линейный кабель прокладывают как можно дальше от бортовой проводки автомобиля. При недостаточном количестве разъёмов на магнитоле применяют разветвители (Y-адаптеры).

Разветвление линейных выходов с помощью Y-адаптеров

Разъём управления REM соединяют с аналогичным выходом магнитолы любым проводником.

Подключение компьютерных и бытовых активных сабвуферов

Автомобильные активные сабвуферы отличаются от компьютерных и бытовых исполнением и питанием. Как правило, динамики и корпуса устройств, предназначенных для эксплуатации в автомобиле приспособлены к вибрациям, пыли, перепадам температуры и влажности. Кроме того, они рассчитаны на питание от бортовой сети постоянного тока номинальным напряжением 12 В.

Бытовые устройства питаются от сети переменного тока, поэтому подключать их к автомобильной аудиосистеме без переделки нельзя за исключением сабвуферов с универсальным питанием.

Бытовой сабвуфер с питанием от сети переменного тока

Простейшая доработка — демонтаж встроенного усилителя вместе с блоком питания, что превращает сабвуфер из активного в пассивный.

Ввиду того что бытовые приборы предназначены для эксплуатации в более мягких условиях, чем специализированные, срок их службы в автомобиле может значительно сократиться.

Видео: установка в машину домашнего сабвуфера

Проблемы, с которыми можно столкнуться при подключении

При подключении устройства могут возникнуть следующие трудности:

• В заводской автомагнитоле обычно нет специального аудиоразъема под усилитель — решается путем покупки специального адаптера-переходника;
• Настройка и соотношение низких и высоких частот с главной акустикой авто.

Обратите внимание: для правильного подключения саба к автомагнитоле необходимо обладать базовыми знаниями в электротехнике. В ином случае лучше обратиться в автосервис за помощью специалистов.
