Где стоит реле стартера

Многие водители сталкивались с такой неприятной ситуацией, когда стартер не хочет крутить двигатель и заводить автомобиль. И дело не в аккумуляторной батарее, ведь даже попыток сдвинуть с места силовой агрегат не предпринимается. Просто раздается своеобразный щелчок и ничего больше не происходит. В такой ситуации приходится заводить автомобиль с толкача или придумывать иные способы запуска двигателя.
Если стартер щелкает, но не крутит, возможны несколько типов поломок в автомобиле, на которые стоит обратить внимание. Решать данную проблему придется сразу же после возникновения, ведь дальнейшее движение возможно только с работающим стартером. Особенно, когда речь идет о больших автомобилях, пуск которых с толкача невозможен.

Каждому владельцу автомобиля будет знакома такая ситуация, когда утро началось поздно и начинаешь спешить на работу, по делам. Но случается так, что после ночного простоя, автомобиль просто отказывается заводиться, либо заводится после многочисленных попыток.

И такие неполадки не являются нормой и требуют тщательной диагностики и проверок. Поскольку причин неисправностей может быть предостаточно, следует внимательно ознакомиться с основными, и проверить их на деле.

Так же испытывают стартер в полном торможении. Часто может иметь место и производственный брак.

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра.

Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно. Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А. При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если причиной дефекта является контактное реле, щелканье в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

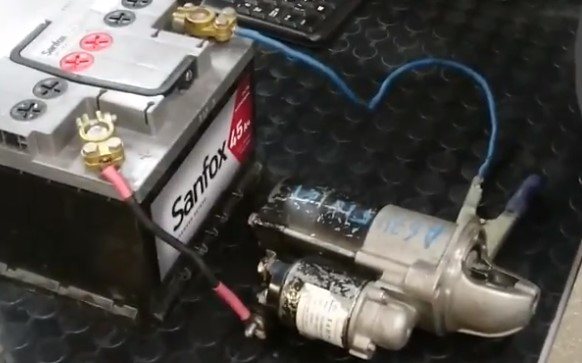

• снимаем пусковое устройство с автомобиля;
• к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;



• подсоединяем еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;
• если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет – вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;
• чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

• подаем минус на вывод обмотки;
• кратковременно касаемся контактного вывода ВР, куда подается питание с замка зажигания (на многих автомобилях этот контакт оснащается «фишкой»);
• при подаче питания и исправном реле будет раздаваться четкий щелчок, а бендикс при этом перемещаться назад;
• если бендикс не выходит, нужно разбирать и диагностировать втягивающее реле.

Также ВР можно проверить, когда оно снято со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче « » на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями. В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а чаще и вовсе звуков не слышно. Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле.

Следует учитывать, что у каждой модели автомобиля разрабатывается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вовсе. Проверять цепочку нужно по электрической схеме, но принцип действия, предполагаем, в целом понятен.

А еще интересно: Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле.

При неисправности тягового раздается щелчок стартера, который не крутит двигатель. Дело в том, что подгоревшие контакты не могут передать напряжение полностью по причине недостаточного контакта.

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину.

Ничто так не раздражает водителя, как молчание стартера в ответ на поворот ключа в скважине замка зажигания. Причин, по которым автомобиль не заводится – множество.

Начиная от банального отсоединения контактов, заканчивая выходом из строя стартера. Внешние проявления поломки могут быть также различными и если знать устройство системы пуска, то можно достаточно быстро найти уязвимое место.

Если при попытке запуска щелкает стартер и более ничего не происходит, то это значительно сужает сектор поиска неисправности.

Щелчки под капотом при попытке запуска двигателя издаёт втягивающее реле, которое отвечает за сцепление рабочей шестерни бендикса с венцом маховика. Не очень опытные водители считают, что такие щелчки может издавать реле стартера, а виновником поломки считают втягивающее реле.

Если стартер щёлкает, но не крутит, то это вовсе не повод грешить на «втягивающее» (так коротко называют втягивающее реле), ведь ток на него поступает, иначе вообще не было бы никаких звуков. А реле стартера во время своей работы издаёт щелчки, но их почти не слышно, поэтому такое звуковое сопровождение спутать нельзя ни с чем.

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На ВАЗ 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.

Машина не заводится. Не крутит стартер. Что делать? В чем может быть причина?

Стартер

Говорить о том, что стартер не исправен можно только тогда, когда знаешь, что АКБ полностью исправна. Если при повороте ключа он будет издавать специфические звуки при прокручивании (будет щёлкать), то неисправен может быть бендикс, либо втягивающее.

Выяснить точную причину, можно лишь разобрав устройство. Часто подобные неполадки встречаются именно в зимнее время года, когда температура находится далеко ниже нуля, и связано это с повышенной влажностью. Нерабочий стартер следует демонтировать и произвести ремонт.

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

• Доллар подорожал, АвтоВАЗ может повысить цены на LADA

• Какое масло заливать в коробку передач автомобилей LADA

• Шум, треск, стук скрип при повороте руля автомобиля Лада

• Обзор и установка аэродинамических щитков колес на автомобили Лада

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Нивы 4х4 и способы их решения.

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива. При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта.

А еще интересно: Битая ли машина? Проверяем толщину ЛКП толщиномером

28 январь 2021 LadaOnline 150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Не заводится машина – проверяем основные возможные неполадки

Самое распространенное появление неполадок двигателя или электрической системы автомобиля – отсутствие зажигания. Бывают разные варианты реализации данной поломки, потому нужно знать разницу, чтобы определить конкретный узел, виноватый в отсутствии запуска двигателя. Стартер может крутить, щелкать или молчать, двигатель может заводиться и сразу же глохнуть, а также издавать несвойственные ему звуки. Стоит разобраться с этими проявлениями, чтобы не делать поломку еще более сложной.

Во-первых, если не заводится машина, стоит прекратить попытки запуска двигателя до выяснения неполадок. Возможно, на автомобиле разорвался ремень ГРМ, и ваши последовательные попытки завести двигатели приведут к выходу из строя клапанов. Давайте разберемся с основными возможными проявлениями неполадок, которые вызывают плохой запуск двигателя.

Проблемы со стартером и электрической системой автомобиля

Зачастую ответ на вопрос, почему не заводится машина, лежит на поверхности. Плохая работа стартера или полный выход его из строя оказывается причиной 80 процентов случаев проблем с запуском силового агрегата. Потому первым делом проверьте данный агрегат на предмет его правильной работы.

Также запуск двигателя может быть усложнен севшим аккумулятором или оторвавшимся проводом в системе электричества машины. Провод, ведущий от аккумулятора к стартеру, обрывается нередко, а машина при этом вовсе не реагирует на поворот ключа в замке зажигания. Проявления неполадок со стартером бывают следующими:

• при повороте ключа в замке зажигания слышен только щелчок в районе стартера;
• агрегат постоянно издает щелчки, но не крутит двигатель;
• отсутствует любая реакция авто на попытку завести машину с ключа;
• стартер крутит, но издает странные звуки быстрого вращения.

В последнем случае виновником неполадки станет бендикс, который должен выдвигаться из стартера и крутить двигатель. Этот элемент часто стирается и не выполняет своих задач. Первые типы неполадок связаны с втягивающим реле. Его замена часто может решить данную проблему.

Если же в вашем автомобиле сел аккумулятор, стартер провернутся только один или два раза, не выполнив запуск двигателя. Ленивые звуки под капотом также означают севшую аккумуляторную батарею. Во всех данных случаях можно легко завести автомобиль с толкача или с помощью буксира, а в случае поломки АКБ – прикурить от аккумулятора другого авто.

Неполадки при запуске двигателя, связанные с системой силового агрегата.

Часто проблемы с запуском двигателя основаны на неполадках самого агрегата, и в этом случае нужно быть гораздо внимательнее к посторонним звукам и прочим возможным проявлениям проблемы. Если двигатель постукивает во время запуска, возможная проблема скрыта в поршневой группе или в клапанах. Также может быть сбита настройка зажигания.

Здесь все зависит не только от особенностей эксплуатации автомобиля, но и от типа самого двигателя. В некоторых агрегатах можно попытаться найти неполадку самостоятельно, в случае с современной зарубежной техникой придется эвакуировать машину на СТО. Главные неполадки, которые возникают в системе двигателя и не дают автомобилю завестись, следующие:

• обрыв ремня ГРМ или его смещение с установленных меток;
• сбитая настройка опережения зажигания, что часто случается на карбюраторных автомобилях;
• плохо настроенные клапаны, которые не позволяют двигателю начать нормальную автономную работу;
• деформация клапанов по причине удара при обрыве ремня или прочих механических повреждений.

Не крутит стартер нива шевроле — Авто-ремонт

При включении зажигания не заводит с ключа, делаешь на прямую заводится. Подскажите, в чем может быть причина? Заранее спасибо.

• При нагреве 90 и более, стартер молчит в Нива Шевроле – 2 ответа
• Втягивающее щелкает, а стартер не крутит, Нива Шевроле – 3 ответа
• Не заводится от стартера Шеви Нива – 3 ответа
• Нет запуска двигателя пока не остынет Нива Шевроле – 2 ответа
• Не работает прикуриватель на ВАЗ 2123 – 2 ответа

Если авто с 2009 года, то проверьте реле №5 в салоне, так же проверьте контактную группу замка зажигания, чистоту контактов на стартере.

Сигнализация там не стоит реле блокировки. Вот что надо еще понять. Вы смотрели приходит плюс на втягивающее реле стартера? Тонкий провод на стартере.

Что-то переписки много, а о каком моторе речь не написано. Какого года выпуск автомобиля тоже нет информации. До рестайловые были одни схемы блока предохранителей, после — другие.

Время на панели приборов и суточный пробег сбрасываются при отключении питания. Вот и ищите в этом направлении — почему напряжение пропадает. Начните с проверки предохранителей, возможно там контакт пропадает временами (не надёжный контакт).

Итак, рассмотрим основные причины почему может не запускаться мотор на «холодную» ниже.

Причины отказа в запуске двигателя на Ниве Шевроле

Первым делом, для того чтобы устранить неполадки, необходимо знать их источник. Первыми помощниками в такой диагностике станут визуальный осмотр мотора, на предмет неполадок, а также всевозможные датчики, сигнализирующие о поломке.

Итак, рассмотрим основные причины почему может не запускаться мотор на «холодную» ниже.

Неполадки в электрической цепи

• В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
• Плохие контакты на клеммах АКБ . Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
• Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки . Для проверки, также необходимо показать его специалистам.
• Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
• Перегорание одного из предохранителей , которые отвечают за ту или иную цепь.
• Выход из строя реле , в первую очередь это относится к реле зажигания.
• Перегорание или обрыв провода , которые выходят от аккумуляторной батареи, стартера или инжектора.
• Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

Щетки и обмотка

Внутри корпуса стартера расположено 4 стальных сердечника (башмака) с обмоткой, которая соединяется в цепь.

Полезно! В некоторых автомобилях используются не сердечники с обмоткой, а магниты, что намного удобнее.

Ток на обмотку поступает с центрального входа, а выход выводится на две медно-графитовые положительные щетки, которые идут к коллектору. Также с ним соединяются отрицательные щетки, которые идут от массы стартера. Все щетки постоянно прижимаются при помощи небольших пружин. Но, так как графит не самый долговечный материал, эти элементы имеют свойство довольно быстро стираться. Когда износ щеток доходит до критического уровня втягивающее реле перестает получать ток.

При подобной поломке стартер не будет издавать совершенно никаких сторонних звуков. Для ремонта потребуется его разобрать и оценить состояние щеток. Если с ними все в порядке, то смотрим обмотки. Если они сгорели, то выгорит и слой лака, который на них наносится. Также вместо медного цвета обмотки будут черными.

Не крутит стартер нива шевроле — Ремонт автомобиля своими руками

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

• Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;

• Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
• Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

АКБ, проводка, клеммы

Как правило, щелчки реле говорят о работоспособности данного устройства. Когда реле щелкает, но стартер не крутит – машина не заводится чаще всего по причине того, что стартеру недостаточно электрического тока для того, чтобы раскрутить коленчатый вал. Если бы питание на стартер совсем не подавалось, то мы бы не услышали никаких щелчков.

Чаще всего подобная ситуация возникает из-за банальной разряженности аккумулятора (или просто низком уровне его заряда). Выявить данную неполадку не сложно, если при повороте ключа зажигания щелкает втягивающее реле, а на панели приборов гаснут лампы, то проблема именно в батарее.

Следующая по частоте возникновения причина неработоспособности стартера заключается в повреждении массового провода, идущего на двигатель, либо в его плохом контакте. Если присутствует не один щелчок, а целая серия, вероятно, проблема именно в этом.

А если слышен лишь один щелчок, то проблему стоит искать в контактах стартера, а точнее его реле. Питание стартера обеспечивается силой тока примерно в 200 ампер, однако вследствие плохого контакта в каком-либо месте сила тока может достигать гораздо меньших значений. Его может быть достаточно для срабатывания втягивающего реле, но для обеспечения раскрутки коленчатого вала такой силы тока будет мало.

В некоторых случаях контакты реле стартера могут подгореть, как следствие – отсутствует искра, необходимая для обеспечения корректной работы стартера. Собственно, щелчок не является характерным признаком исправности реле стартера, он лишь говорит о том, что сердечник реле втягивается, но удерживающая обмотка иногда не может его зафиксировать.

В первую очередь следует попробовать запустить стартер принудительно, а не от бортовой системы автомобиля. На втягивающем реле стартера имеются три контакта, два из них большего размера, а третий несколько меньше. Необходимо замкнуть два больших контакта при помощи отвертки. Если в данном случае стартер начал вращаться – виновато втягивающее реле. Как правило, его необходимо либо полностью заменить, либо зачистить его контакты.

Смотрим видео, где автор рассказывает, что делать, если стартер не крутит, и как замкнуть контакты стартера:

Как замкнуть стартер на прямую! Что делать если не крутит стартер!

Также советуем почитать статью об основных причинах, из-за которых стартер крутит, но не схватывает двигатель, и как исправить данную проблему.

Поиск неисправности в проводах

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

• замыкание или подгорание витков обмоток ротора либо статора;
• выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
• пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Некоторые водители в поисках неисправности торопятся снимать стартер, но делать такие поспешные действия не следует, так как часто проблема отсутствия запуска ДВС заключается в проводах, плохих контактах или в их отсутствии. Здесь наиболее типичные дефекты:

• слабая масса движка с кузовом;
• ненадежное соединение стартерных проводов (плюса роторной обмотки, основного плюса, контакта подачи питания с замка зажигания на втягивающее реле (ВР)).

А еще интересно: Щиток приборов нива шевроле обозначения. Улучшение приборной панели нивы шевроле

Если плохая масса с двигателем, признаком дефекта будет при первой попытке запуска легкий щелчок, затем все приборы могут погаснуть, при следующих поворотах ключа какие-либо признаки «жизни» вовсе пропадают (но не обязательно). Проверить наличие массы достаточно просто, но проверку нужно делать вдвоем:

• один из участников замыкает металлическим предметом (например, воротком или проводом для прикуривания) массовый вывод аккумулятора с корпусом двигателя;
• второй человек, сидя за рулем автомобиля, поворачивает ключ до упора вправо;
• если действительно была плохая масса, стартер сразу начнет крутить с нормальной скоростью.

Также следует обеспечить надежность все креплений на стартере, для этого выполняем действия:

• откручиваем все гайки на пусковом устройстве, предварительно сняв клеммы с аккумулятора;
• протираем места соединений и крепежные элементы сухой чистой ветошью;
• обрабатываем контакты WD-40;
• заворачиваем гайки с необходимым усилием, перетягивать нельзя, иначе можно сорвать резьбу.

Если провод ВР подсоединяется с помощью разъема, подгибаем язычок «фишки», здесь соединение должно быть плотным.

Когда после зачистки всех контактных частей двигатель запускается, значит, неисправность устранена, и выяснять, что послужило причиной дефекта, не нужно. Если в лучшую сторону ничего не изменилось, тогда уже точно следует проверять стартер, для этого узел придется демонтировать.

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит.

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Неисправность стартера

Порой, когда реле щелкает, но стартер не крутит – машина не заводится потому, что вышел из строя сам стартер. Вполне возможно, что перегорел или оборвался провод, который соединяет обмотку стартера и его реле, или же произошел обрыв обмотки стартера.

Вполне возможно произошло короткое замыкание в обмотках якоря или статора, а также в щеткодержателе. Определить замыкание, например, можно по фарам, при попытке завести двигатель они сильно затухают, а иногда и вовсе гаснут даже при полной зарядке батареи.

Если автомобиль используется довольно давно, то могли слишком сильно стереться щетки стартера или произошел износ его втулок. Как правило, произвести диагностику подобных неполадок в кратчайшие сроки невозможно, однако при наличии достаточного количества времени можно выяснить причину отказа стартера.

Ещё видео, принцип работы стартера, обязательно смотрим:

При возникновении проблем со стартом двигателя также не следует чрезмерно долго «гонять» стартер. Дело в том, что стартер по сути – это небольшой электродвигатель, который, однако же, обеспечивает раскрутку коленчатого вала. Для этого ему требуется очень высокая сила тока, поэтому не рекомендуется длительная работа стартера в пределах одной попытки запуска – вы сильно рискуете вывести его из строя (контакты могут попросту обгореть). Рекомендуется сделать три короткие попытки запуска двигателя, и если они не увенчались успехом, приступать к диагностике неисправностей.

Втулки

Втулки (они же подшипники) расположены спереди и сзади стартера. Они отвечают за вращение вала устройства. Если эти элементы износились, то стартер начнет щелкать, но не будет крутиться. Проблемы с втулками могут быть вызваны и тем, что стартер установлен неправильно, то есть не занимает нужное положение по оси. Либо могло произойти замыкание обмотки. В этом случае смотрим предыдущий пункт.

Полезно! Также о проблемах с втулками будет свидетельствовать «тяжелая» прокрутка стартера при условии даже хорошо прогретого мотора.

Хоть многие и не относят неисправность подшипников к серьезным поломкам, их нужно заменить. В противном случае вал стартера будет подклинивать, что в свою очередь может спровоцировать пожар.

Выводы

Определившись точно с наличием той или иной проблемы, которая мешает запуску двигателя, вы сможете точно знать, под силу вам такая работа своими руками, либо придётся пользоваться услугами автомастерских.

В большинстве случаев выполнить её можно своими руками, поскольку работы по замене не сложные. Важным аспектом будет и тот факт, где будут производиться работы, на улице или в гараже, поскольку в случае с последним, никакие природные явления не заставят закончить работу по независящим от вас причинам.
