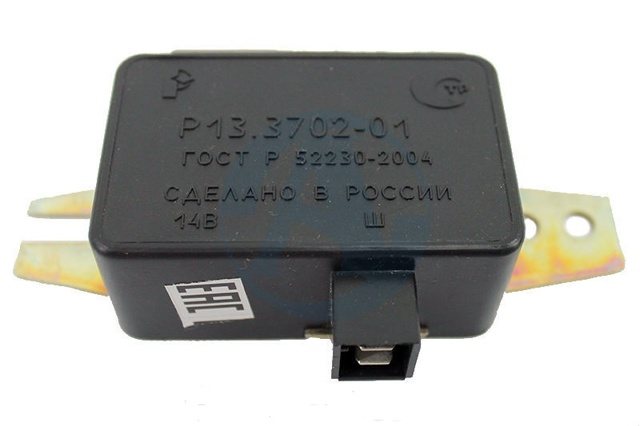

Регулятор напряжения ГАЗ 2705

Рис. 9.15. Электрическая схема регулятора напряжения и его соединения с генератором: R1 — резистор МЛТ 68-220 кОм (подбирается при регулировке); R2 — резистор МЛТ 220 кОм; R3, R13 — резисторы МЛТ 10 кОм; R4, R11, R12 — резисторы МЛТ 3,3 кОм; R5 — резистор МЛТ 820 Ом; R6, R10 — резисторы МЛТ 470 Ом; R7 — резистор МЛТ 51 Ом; R8 — резистор МЛТ 1,3 Ом; R9 — резистор МЛТ 430 Ом; R14 — резистор МЛТ 100 Ом; С1, С2 — конденсаторы К73—24В-100В-0,1 мкФ; СЗ — конденсатор К50-29-160В-4.7 мкФ; С4 — конденсатор К73-21В-160В-2.2 мкФ; L1 — дроссель; V1 — стабилитрон Д818Б; V2 — транзистор КТ361Б; V3 — транзистор КТ315Б; V4 — транзистор КТ3107Б; V5 — диод КД522Б; V6 — транзистор КТ850А; V7 — диод КД208А; V8 — транзистор КТ819Г; V9 — диод КД209А; 1 — выключатель зажигания; 2 — штекер; 3 — плавкий предохранитель на 60А; 4 — аккумуляторная батарея; 5 — генератор; 6 — регулятор напряжения

Генератор работает совместно с бесконтактным транзисторным регулятором напряжения 13.3702—01* ( рис. 9.15 ). * На части автомобилей может быть установлен регулятор напряжения 50.3702. Измерительным элементом регулятора является стабилитрон VI, управляющий транзисторами. Выходной транзистор изменяет ток (среднее значение) в цепи обмотки возбуждения генератора и тем самым поддерживает напряжение генератора в заданных пределах. Техническая характеристика регулятора напряжения Регулируемое напряжение должно быть 13,8—14,5В при частрте вращения генератора от 2800 до 12 000 мин -1 , нагрузке от 5 до 40 А; температуре от –20 до +80° С. Падение напряжения на выводах «Ш» и «–» регулятора при токе 4 А в цепи обмотки возбуждения и температуре 20° С не более 1,6 В. Регулятор напряжения имеет защиту от возможного короткого замыкания в цепи обмотки возбуждения. Техническое обслуживание и ремонт Техническое обслуживание регулятора напряжения заключается в проверке его параметров. Проверка может производиться непосредственно на автомобиле или на стенде. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 20—30 В и ценой деления 0,1—0,2 В. При средней частоте вращения двигателя (1700—2000 мин -1 ) включить ближний свет и на этом режиме произвести замер напряжения. Напряжение на выводе «+» регулятора напряжения должно быть 13,8—14,5 В при температуре регулятора 20° С. Если при проверке регулятора напряжения показание вольтметра не укладывается в указанные выше пределы, регулятор напряжения следует заменить. Для нормальной работы системы генератора и регулятора напряжения очень важное значение имеет состояние электропроводки между генератором, регулятором напряжения и аккумуляторной батареей, а также надежность их соединения с корпусом. Поэтому, прежде чем отыскать неисправности в работе генератора или регулятора напряжения, необходимо тщательно проверить состояние указанной электропроводки и правильность подключения проводов. Дефекты, обнаруженные при проверке проводки (обрывы проводов, нарушение изоляции, короткие замыкания, загрязнение наконечников и т. д.), должны быть устранены. Отсутствие зарядного тока может быть вызвано срабатыванием электронной защиты регулятора напряжения в случае короткого замыкания в цепи обмотки возбуждения генератора. После устранения короткого замыкания работа регулятора автоматически восстанавливается.

Рис. 9.16. Схема проверки регулятора напряжения: 1 — генератор; 2 — указатель тока; 3 — вольтметр; 4 — регулятор напряжения; 5, 6 — выключатели; 7 — нагрузочный резистор; 8 — аккумуляторная батарея

Ремонт и регулировка регулятора напряжения должны производиться квалифицированными специалистами. Для этого необходим испытательный стенд Э242 или изготовить стенд, оборудованный электродвигателем для вращения генератора 161.3701 с плавным изменением частоты до 3000 мин -1 , аккумуляторную батарею, резистор (ламповый или проволочный) для создания токовой нагрузки до 20 А и прибор для проверки полупроводниковых приборов. Схема простейшего стенда для проверки регулятора напряжения показана на рис. 9.16 . Для проверки необходимо включить выключатель 5 и плавно увеличить частоту вращения генератора до 3000 мин -1 . Затем включить выключатель 6 и резистором 7 создать нагрузку 20 А по указателю тока 2. Напряжение, регулируемое регулятором, будет показывать вольтметр 3. Если при проверке на стенде регулятор напряжения дает завышенное или заниженное напряжение, подбором резистора R1 (см. рис. 9.15 ) добиться регулируемого напряжения в пределах 13,8—14,5 В при температуре регулятора 25° С. Если регулятор не обеспечивает нормального возбуждения генератора, пpoвepьте величину падения напряжения на выводах «Ш» и «–» регулятора напряжения при токе в цепи обмотки возбуждения 4 А. Падение напряжения не должно превышать 1,6 В. Чрезмерное падение напряжения указывает на неисправность регулятора.

Рис. 9.17. Схема проверки падения напряжения в регуляторе напряжения: 1 — регулятор напряжения; 2, 3 — выключатели; 4 — указатель тока; 5 — резистор; 6 — аккумуляторная батарея; 7 — вольтметр

Схема проверки регулятора напряжения показана на рис. 9.17 . Перед включением выключателя резистор 5 должен иметь сопротивление 4 Ом. После установления тока 4 А по указателю тока 4 включить выключатель 3. Вольтметр 7 должен показывать напряжение не более 1,6 В. Если регулятор не регулирует напряжение генератора, то в первую очередь необходимо проверить стабилитрон, а затем остальные полупроводниковые приборы. Если регулятор не обеспечивает нормальное возбуждение генератора (в цепь обмотки возбуждения ток не поступает), то в первую очередь необходимо проверить выходной транзистор и при необходимости остальные. Неисправные полупроводниковые приборы подлежат замене.

Быстрая проверка генератора вне автомобиля

Регулятор Диагностика

Определить неисправность регулятора напряжения можно по косвенным признакам. Прежде всего, это неправильный заряд батареи:

• Перезарядка — электролит кипит, раствор кислоты попадает на части тела
• Недозарядка — двигатель не запускается, лампы горят до пола

Однако желательно диагностировать устройства — вольтметр или тестер. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых автомобильных сетях рассчитано на 14,8 В) на высоких скоростях или минимального значения 12,8 В на низких скоростях вызывает замену / ремонт реле контроллера.

Встроенный

Чаще всего регулятор напряжения встроен в щетки генератора, поэтому необходимо проверить

уровень этого узла:

• После снятия защитной крышки и отвинчивания винтов, щетка в сборе
• Когда щетки изнашиваются (остается меньше 5 мм), замена должна выполняться без сбоев
• Диагностика генератора с мультиметром проводится в комплекте с аккумулятором или зарядным устройством
• «Отрицательный» провод от источника тока замыкается на соответствующую пластину регулятора
• «Положительный» провод от зарядного устройства или аккумулятора подключен к аналогичному разъему реле
• Тестер установлен в режиме вольтметра 0 — 20 В, щетки наложены на щетки
• В диапазоне 12,8 — 14,5 В между щетками должно быть напряжение
• Когда напряжение поднимается выше 14,5 В, стрелка вольтметра должна быть нулевой

В этом случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном диапазоне напряжений, выключать, когда эта характеристика увеличивается больше этой величины.

Удаленный

Диагностические различия для дистанционного реле отсутствуют, но его не нужно снимать с корпуса генератора. Регулятор напряжения генератора можно проверить во время работы двигателя, изменив скорость с низкой на среднюю, а затем на высокую. Одновременно с увеличением скорости необходимо включить дальний свет (минимум), кондиционер, монитор и другие потребители (максимум).

Таким образом, при необходимости владелец транспортного средства может заменить стандартное реле регулятора напряжения на более современную модификацию встроенного или выносного типа. Диагностика здоровья доступна самостоятельно с обычной автомобильной лампой.

Источник

Диагностика работоспособности генератора на автомобиле. #Авто #Ремонт #РемонтГенератора

Схема генератора Газели

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

• с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
• вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
• за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
• диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
• затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
• регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

• корпуса, он из двух половинок – алюминиевых передней и задней крышки;
• неподвижной обмотки – статора;
• вращающегося вала – ротора (якоря);
• шкива и крыльчатки;
• диодного (выпрямительного) моста;
• двух подшипников, на которых вращается якорь;
• щеточного узла;
• реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает. Всего этого можно избежать, если знать, что именно вам нужно делать… Технические моменты зимней эксплуатации Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

22.8. Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Источник

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.

К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.

Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.

К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.

К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.

При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.

Преимущества применения трехуровневого реле и особенности его установки

На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:

• стабилизацию работы сигнализации при сильных морозах;
• увеличение яркости свечения фар и ламп салонного освещения;
• резкое наращивание эффективности функционирования обогревателя;
• увеличение скорости работы стеклоподъемников.

Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.

Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.

Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.

Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

• ЗМЗ-402;
• ЗМЗ-4063.

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток. Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

• электростеклоподъемники;
• электроантенна:
• аудиосистема;
• кондиционер;
• дополнительный вентилятор охлаждения в салоне;
• дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

• у такой электрической машины более высокая цена;
• габаритный узел не всегда может подойти по размерам.

Неисправности генераторов «Газель»

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

• полностью пропадает зарядка;
• идет «недозаряд»;
• появляется большое напряжение в сети (более 14,7 Вольт);
• генератор начинает шуметь.

Причин возникновения шума может быть несколько:

• изношены или установлены дефектные подшипники;
• имеет дефекты приводной ремень;
• натяжка ремня слабая, и поэтому возникает свист;
• крыльчатка задевает за ремень или корпус генератора;
• поврежден шкив;
• открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Устранение неисправностей и ремонт автомобильных генераторов

Обнаруженные изношенные или неисправные детали заменяются на новые. Практикуемая раньше перемотка обмоток ротора или статора сейчас нерентабельна. Чаще замены требуют щетки, подшипники, ремень. Самостоятельно легко можно выполнить мелкие работы. Например, припаять оторванные от выводных клемм провода. Промыть контактные кольца бензином и высушить.

С простым ремонтом, не требующим профессиональных навыков и высокой квалификации автомеханика, можно справиться самому. Надо помнить, что к ремонту следует подходить разумно, не чинить ту деталь, которую проще купить и заменить на новую. Ведь старая быстрее выйдет из строя, а ремонт превратится в бесконечный процесс.

Очевидно, что провести диагностику работы узлов генератора можно самостоятельно. Для этого необходимо желание, совсем немного инструментов и времени. Если желания или времени нет, то всегда можно обратиться к опытному мастеру. Главное, не оставлять без внимания такой важный узел, чтобы поездки на автомобиле доставляли удовольствие, а не вынуждали решать новые проблемы.

Знание основных признаков неисправности генератора может помочь вовремя произвести ремонт, предотвратив внезапное загорание лампочки АКБ в пути. Рассмотрим все поломки, которые могут произойти с автомобильной генераторной установкой.

Перед прочтением материала рекомендуем ознакомиться с принципом работы генератора. Знания помогут вам лучше понять причину поломки и вовремя отследить характер ее проявления.

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряжения
на автомобиле
Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

• запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
• с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
• напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

1. отверните болты крепления защитного кожуха и снимите его;
2. отверните два болта крепления регулятора напряжения;
3. осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
4. проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
5. измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

• ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
• УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
• ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
• ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
• Chrysler – поликлинового типа, 1750 мм;
• Cummins 2.8 – многоручейкового типа, 1226 мм.

В зависимости от модели двигателя и производителя генераторные ремни могут быть разными по цене, со временем они изнашиваются, и подлежат замене. Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Очень слабую натяжку тоже делать нельзя:

• пропадает зарядка;
• слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
• появляется очень неприятный свист ремня.

Цены на генераторы Газель

Для автомобилей «Газель» и «Соболь» генераторы выпускают разные производители, наиболее известными фирмами являются:

• ELDIX (Болгария);
• ПРАМО-ИСКРА (город Ржев);
• КЗАТЭ (старое название КАТЭК, Самара);
• БАТЭ (Белоруссия).

В 2021 году генераторы на коммерческие автомобили ГАЗ в среднем стоят от 4000 до 9000 рублей, стоимость узла во многом зависит от завода-изготовителя, модели двигателя и мощности самого генератора. Наиболее дорогими являются детали для турбодизеля Cummins, цены на запчасти находятся в пределах от 8 до 15 тысяч рублей, наиболее дорогими являются детали оригинального производства. Генератор ЗМЗ-402 производства КЗАТЭ на 65 Ампер стоит относительно недорого – в среднем 4,5-5 тыс. руб.

Азы обслуживания и ремонта генератора на Газелях

Работоспособность генераторного устройства в первую очередь отражается на работе всего электрооборудования в автомобиле. Этот узел состоит из множества частей, поэтому даже поломка одной детали может стать причиной неработоспособности целого агрегата. Как правильно обслуживать генератор Газель, что нужно знать о диагностике и как правильно поменять щетки? Об этом мы расскажем ниже.

Проверка генератора на автомобиле

Установив деталь на место, необходимо запустить двигатель автомобиля. Далее нужно включить максимальное количество электроприборов, имеющихся в наличии в вашем транпортном средстве (вентилятор обогревателя салона, дворники, автомагнитолу, освещение салона) и включить свет фар. При этом даже на холостых оборотах двигателя напряжение в бортовой сети должно составлять 13,8 В. При таком показателе эксплуатация авто не будет доставлять никаких проблем.

Итак, мы выяснили, как поменять генератор на «Газели».

Схема генератора на Волгу и Газель с двигателем 402

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным.

Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра.

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

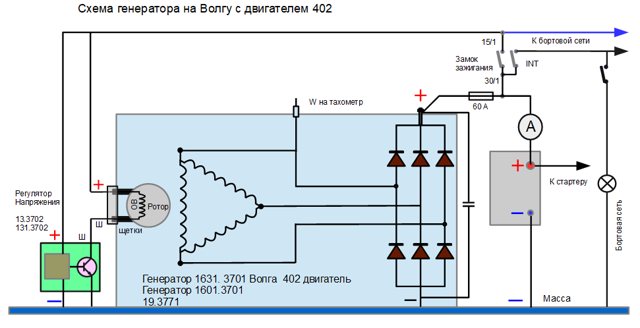

Схема генератора на «Волгу» с двигателем 402

Схема генератора на «Газель» с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется воль Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор.

Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора.

При подключении внешних потребителей, все питается от генератора.

• Принцип действия генератора
• Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.

Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Регулятор напряжения

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя.

Кроме того, при включении приборов увеличивается ток нагрузки а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта.

Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

Напряжение на заданном уровне поддерживает регулятор напряжения.

1. Если генератор неисправен то разряжен или плохо заряжен аккумулятор
2. От этого возможны такие случаи:
3. Стартер тяжело крутит, но, все-таки, заводит.
4. Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.
5. С утра стартер медленно крутит и с трудом заводит двигатель.
6. Машина постоит и уже не заведешь
7. Заводится только с толкача
8. Все погасло и полная тишина
9. Лампочки тускло светятся и сигнал слабый
10. Если напряжение стало выше 15 Вольт, это уже перезаряд
11. Аккумулятор становится мокрый и чувствуется запах кислоты
12. Обычно перезаряд происходит, если пробит регулятор напряжения, на «Волге» и «Газели» это внешнее устройство и его легко заменить.
13. Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.

Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.

Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе.

Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт.

Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых «Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.

Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.

Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

• если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
• нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
• новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

• ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
• обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
• отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
• вытаскиваем разъем генераторных щеток;
• отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
• придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
• затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
• демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
• до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
• с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

• после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.

С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Замена шкива.

Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку!

После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно. Как подключить генератор на змз 402

Как Натянуть Ремень Генератора На Газели

Проводим замену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели. Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед подменой ремня попробовать узнать, в чём же фактически причина нередких обрывов.

Кроме тех случаев, когда менять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной. Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки.

Ну а пока, ремень нашей Газели всё-таки порвался. Начать необходимо, непременно, с покупки нового. Некие автолюбители предпочитают брать пачками дешёвые, неоригинальные запчасти, заявляя о том, что «всё равно они повсевременно рвутся, пускай у меня будет всегда припас в машине». Обычно, очень стремительно рвутся ремни всегда по двум причинам. Только одна из их конструктивная (вроде несоосности шкивов либо замасливания), 2-ая же заключается просто в их некачественности. Жадный, как понятно, платит два раза. К тому же, в случае ремнями, понятие «скупой» не очень применимо, ведь разница в стоимости меж заводским и неоригинальным ремнём совершенно не так велика, так как сама по для себя запчасть дешёвая. Потому, рекомендуем получать ремни, к примеру, в интернет-магазине запчастей ГАЗ либо у официального поставщика запчастей. Приобретенный таким макаром ремень точно будет подходить конкретно на вашу модификацию и конкретно для ваших шкивов и межосевого расстояния.

Приводной ремень Газель

не перевелись еще еще мастера, подкидывающие загадки либо нестандартные решения.

Замена натяжителя ремня газель ЗМЗ 405

по сути использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом незначительно и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу. Снятую решётку и панель ставим рядом (так далековато, как позволяет трос замка).

Сейчас при помощи ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор

к движку. Таким макаром мы ослабили ремень (если, естественно он не порвался ранее). Сейчас нужно ослабить гайку ролика натяжителя и гайку самого натяжителя и двинуть ролик к движку и снимаем ремень.

Если вкупе с ремнём генератора мы меняем и другие, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его меж лопастями вентилятора. Позже так же демонтируем ремень водяного насоса. Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

Замена подшипников

Если в генераторе изнашиваются подшипники, в генераторном узле появляется шум (гул). Некоторое время с таким шумом ездить можно, но нежелательно, а затягивать с ремонтом надолго нельзя – подшипники могут заклинить и сгореть. Меняются подшипники всегда на снятом генераторе, и чтобы произвести замену, генераторный узел необходимо разобрать. Подобную работу можно произвести самостоятельно, но следует учитывать, что подшипники запрессовываются, и для демонтажа их потребуется специальный съемник. Задний подшипник жестко напрессовывается на вал ротора, и без съемника здесь практически не обойтись.

В некоторых случаях в передней крышке корпуса подшипник закипает намертво, и в таком случае его легче заменить в сборе с крышкой.

Источник
