Ручной тормоз способствует удержанию автомобиля на одном месте при длительных стоянках. Также он требуется для экстренного, аварийного торможения.

Использовать ручник для популярного среди молодых водителей дрифта настоятельно не рекомендуется.

Вид из салона

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

• Тормозные устройства для задних колес;
• Механический привод.

Привод, в свою очередь, состоит из:

• Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
• Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

• Уравнитель;
• Регулирующая гайка;
• Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

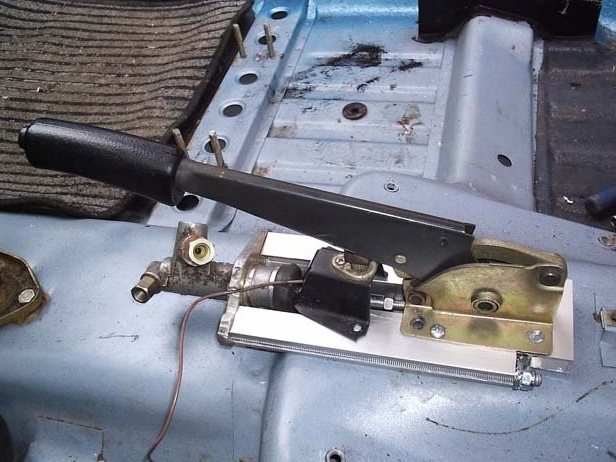

Демонтированная ручка РТ

Замена троса ручника на ВАЗ 2109 и ваз-2110. Обойдемся без СТО

Качусь с горки или замена троса ручника на ВАЗ 2109 и 2110 в гаражных условиях. Тема достаточно актуальная в виду того, что степень фиксации ручного тормоза всегда интересовала каждого водителя. Как не крути, а это дополнительный гарант безопасности как на трассе, так и на стоянке. В некоторых случаях аварийные ситуации случаются из-за того, что большинство водителей пренебрегают правилами эксплуатации ручным тормозом, или же сознательно доводя его до неисправного состояния. О том, как правильно им пользоваться и что для этого необходимо давайте рассмотрим ниже. Принцип действия и алгоритм замены
Замена троса ручника на ВАЗ 2109 и 2110 проводится своими силами в течение получаса,

если вы конечно не лентяй и не поедете в автосервис для проведения ремонта. Для этого нам необходимо следующее оборудование и инструменты:

• Домкрат;
• Новый трос ручного тормоза;
• Новый ремкомплект резиновых втулок;
• Тормозные колодки барабанного типа для задних колес;
• Набор автомобильных инструментов;
• Ботинки для клина скатов.

При условии, что это все у нас готово, то мы можем приступать к ремонту

. Итак,

• Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;
• Ставим авто на нейтралку, тщательно клиним передние колеса от возможного прокручивания;
• Убеждаемся, что ручник опущен в положение «выкл», лезем под днище авто и с помощью накидка отвинчиваем центральный шток – натяжитель троса ручника, который находится в задней части трансмиссии. Характерная черта это рычаг с двумя натяжителями на концах;
• После, как трос будет спущен с переднего натяжителя, приступаем к задней части. Для этого поочередно поддомкрачиваем задние колеса, срываем крепежные болты и снимаем колеса;
• У нас освобождается доступ к тормозного блока и цилиндра. С помощью крестообразной отвертки отвинчиваем 3 винта и снимаем крышку тормозного модуля. Видим перед собой две колодки и тормозной цилиндр с тросом – натяжителем;
• Учитывая, что ранее мы ослабили центральный шток, с помощью пассатижей отсоединяем нижний рычаг троса с тормозной колодки, предварительно сняв пружину;
• Достав трос ручного тормоза с одной стороны, можно приступать к другой, предварительно одев на место прежнего новый трос. Далее устанавливаем модульно тормозной комплекс. При необходимости колодки нужно заменить, иначе вам придется это сделать только через пару тысяч км;
• Обработав второе колесо подобным образом, нам остается только завести вторые концы на центральный натяжитель и подтянуть его до соответствующего уровня гайкой;
• Проверка работоспособности проходит следующим образом: автомобиль ставится под уклон не менее 25% на ручник. Количество фиксаций не должно превышать пределов от 2 до 7;
• Далее следует выйти из авто и попробовать сдвинуть машину с места вниз, приложив физические усилия, если такого не получилось, то вы все сделали правильно, в противном случае необходимо поджать немного трос ручного тормоза;
• Выполнение всех условий может говорить о том, что вам можно идти дальше и никакой техосмотр вам не страшен.

Для тех, кто не до конца разбирается, ручник во всех автомобилях находится между двумя передними рядами. Его могут накрывать разные ящички – бардачки, но это не важно. Основное назначение – фиксация стоянки авто без посторонней помощи, даже когда включена нейтралка и под колесами находится дорога под уклоном, что составляет соотношение не более 1/4.

На этом основные моменты рассмотрения темы, замена троса ручника на ВАЗ 2109 и 2110 закончена. Надеемся, что наши рекомендации помогут многим неопытным водителям оперативно и качественно провести замену троса ручника на моделях ВАЗ самостоятельно без обращения за помощью к квалифицированным мастерам.

Регулировка или замена

В некоторых ситуациях можно обойтись простой регулировкой тросов, но порой их приходится менять полностью.

Прежде чем принимать окончательное решение, советуем провести проверку текущего состояния РТ и определить, нужна ли просто регулировка, либо придется менять тросик.

Инструкция, позволяющая произвести грамотную регулировку или замену ручника модели 2108

Если автомобилист не знает, как подтянуть ручник на ВАЗ-2108, но у него был опыт подобной регуляции на типовых машинах (других моделях), — беспокоиться вовсе не о чем. На самом деле, практически все механизмы регулировки стояночного тормоза изделий отечественного автопрома не отличаются друг от друга.

Замена троса ручника 2108-й модели, как и его регулировка, предусматривающая натяжение или ослабление, требует использования исключительно двух рожковых ключей на «13».

Для регулировки троса ручника ВАЗ-2108 требуется два рожковых ключа на «13»

В рассматриваемой модели отечественного авто регулируемое приспособление располагается под днищем транспортного средства, причём искать его следует в задней части. Если в планах автомобилиста не замена ручника ВАЗ-2108, а только его настройка, то необходимо натянуть трос, предварительно избавившись от контрящей гайки штока, расположенной сбоку. Затем следует затянуть вторую гайку таким образом, чтобы стало понятно, что трос находится в нужном положении и натяжении. Что касается ослабления, то всё происходит точно так же, только в обратном порядке.

Если регулировать ручной тормоз, надо помнить о том, что его стандартная работа может поддерживаться в пределах 2–8 щелчков, которые будут наблюдаться в процессе непосредственной эксплуатации. В том случае, если норма превышена, ручной тормоз не сможет удерживать транспортное средство на склоне. В противном случае, если во время использования рычага наблюдается менее 2 щелчков, налицо сильное зажатие задних тормозных колодок. Автомобили, которые сошли с ленты завода до 1995 года, имеют ход рычага, равный 5–7 щелчкам.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

• Найдите уклон, у которого имеется около 25 градусов;
• Включите ручник в необходимое положение;
• Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
• При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
• Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
• Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
• Если при этом машина начала движение, РТ требует настройки;
• Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

Как правильно отрегулировать ручник.

1. Поднимите ручку ручника на 2-3 щелчка из салона.
2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

1. Ослабьте натяжение контрирующей гайки троса РТ.
2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
4. Открутите наконечник троса привода от приводного рычага.
5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
9. Рассоедините наконечник тросика РТ с уравнителем.
10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Как сменить трос ручника

На самом деле процесс замены очень простой, достаточно внимательно посмотреть и запомнить, как он крепится.

Если трос ручника слетает с рычага привода ручного тормоза

Случаются такие ситуации, когда трос и колодки в отличном состоянии, но трос спадает с рычага ручника. Чтобы он не слетал, рекомендуется при установке на место замазать его импортным герметиком, который надёжно удерживает трос на рычаге, его можно легко открыть при смене колодок.

Примечание! После использования герметика нужно выждать примерно час до полного высыхания.

https://youtube.com/watch?v=uhIemRgZouI

Снимается ли глушителя при затяжке ручника

Стояночный тормоз ваз 2109

Вовсе нет необходимости демонтировать глушитель, его просто слегка оттягивают, а при помощи накидного ключа натягивают ручник. Правда, его не получится сильно подкрутить, но это проще делается, нежели при съёме глушителя. Так как подразумевается натяжка диска, придётся залазить под машину. Предварительно нужно задомкратить необходимую сторону авто. В целях безопасности желательно подложить кирпич под колесо или возле домкрата поставить небольшой пень. Хорошо, если в гараже есть смотровая яма, тогда не придётся занимать неудобное положение. Трос натягивается гайкой, поэтому нужно найти то место, где она располагается:

• Нужно залезть под машину.
• Найти шпильку с гайкой, к которой крепится трос.
• Найти концы этого троса.
• Завинтить гайку до поднимания ручника на 4 щелчка.

Если гайка закручена, при этом ручник хорошо держится на 4-м щелчке, то необходимый результат достигнут.

Примечание! Если ручник не держится в необходимом положении даже после подтяжки троса, вероятнее всего, потребуется смена тормозных колодок.

Поскольку услуги по замене и регулировке механизмов стоят на СТО не дешево, целесообразно выполнить действия после просмотра видео и фото– материалов своими руками. Главные условия успешных работ – это грамотная инструкция и хорошие запасные детали, цена которых должна отвечать качеству.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.
