Как поменять противотуманки Шевроле-Круз

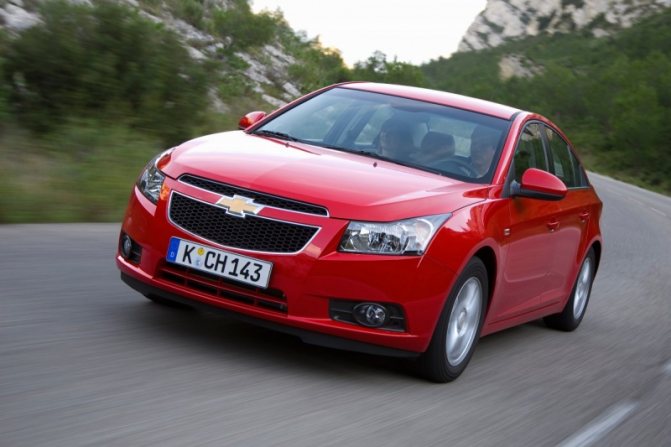

Шевроле-Круз – популярная модель в России и странах СНГ. Невысокая цена и отменное качество сборки являются одними из привлекательных свойств авто. Многие автолюбители отмечают, что модель практически не ломается при своевременном и качественном обслуживании. Несмотря на это, ряд поломок все же может застать врасплох любого автовладельца. В сегодняшнем материале рассмотрим одну из подобных неисправностей. Если быть точней, речь пойдет о поломке и замене «противотуманок» Шевроле-Круз.

Противотуманные фары Шевроле Круз: какие стоят лампы, как их заменить

Противотуманный свет, как известно, существенно снижает риск ДТП и облегчает вождение в непогоду, поэтому следить за исправностью ламп в противотуманках нужно постоянно. Благодаря этой статье мы научимся самостоятельно менять лампы в противотуманных фарах Шевроле Круз.

Другие возможные причины неисправности ПТФ

Выход из строя лампы, конечно, является самой распространенной, но не единственной неисправностью туманок. Если после замены ламп ПТФ они все равно не горят, то причинами могут быть:

Перегорание предохранителя. Вскрываем монтажный блок, который расположен в моторном отсеке. Проверяем исправность предохранителя 48 (фото ниже), при необходимости заменяем исправным такого же номинала (15 А).

Нумерация предохранителей и реле в монтажном блоке Шевроле Круз

Обрыв проводки, отвечающей за противотуманные фары. Осматриваем проводку, отвечающую за противотуманные фары, ищем перетершийся или оборванный провод. Если найти место обрыва не удается, отключаем неисправный провод, вместо него пробрасываем дополнительный того же сечения и обязательно специальный автомобильный.

Замыкание на кузов проводки, отвечающей за противотуманные фары. Эта неисправность вызывает перегорание предохранителя 48 (см. выше), причем после замены на новый последний тоже сразу же сгорает. Осматриваем проводку, отвечающую за противотуманные фары, ищем провод с перетершейся изоляцией. Если найти место замыкания не удается, отключаем неисправный провод, вместо него пробрасываем дополнительный того же сечения и обязательно специальный автомобильный.

Окисление или подгорание соединительных колодок. Осматриваем контакты колодок на фарах и в монтажном блоке. Они должны быть чистыми и блестящими: никакой грязи, налета окисла или копоти. При необходимости чистим мелкозернистой наждачной бумагой.

Вот мы и выяснили, какие лампы нужно устанавливать в противотуманные фары Шевроле Круз, и при необходимости сможем сделать это без посторонней помощи.

ПредыдущаяСледующая

Chevrolet Cruze, замена лампы ПТФ Шевроле Круз, H8 или H11

Противотуманные фары для Chevrolet Cruze: обзор комплектующих

Птф фонари характеризуются по типу ламп – конструкция Шевроле Круз предусматривает возможность установки таких изделий как:

• Галогеновые фары – распространённый тип ввиду доступности и низкой стоимости. При правильной калибровке обеспечивает должный уровень освещаемости, однако имеет низкий эксплуатационный ресурс;
• Ксенон или биксенон – изделия обеспечивают широкую настройку фокусировки светового пучка и позволяют добиться лучшей освещаемости. Из недостатков следует выделить высокую стоимость и возможность проблем при вписывании комплектующих в техпаспорт автомобиля;
• Светодиодный вариант – характеризуется надежностью и долговечностью, диоды имеют наименьший индекс энергопотребления и не нагружают генератор при использовании. Из минусов светодиодных ламп является трудность в установке: неправильный монтаж может вызвать перегрев деталей, что существенно снизит эксплуатационный срок противотуманок в целом.

При выборе птф для Круз желательно отдавать предпочтение оригинальным комплектующим, что обеспечит оптимальный уровень освещения без перегрузки электроники машины.

Производитель	Артикул	Тип головного устройства	Совместимость по году выпуска	Примерная стоимость, руб.
POLCAR	SK-41497	Ксенон	2011-2019	1900
POLCAR	SK-41498	Ксенон	2011-2018	1800
TYC	SK-58316	Светодиоды	2013-2018	1100
TYC	SK-58317	Светодиоды	2013-2018	1200
NORDEN	FD-53201	Галоген	2009-2018	1800
NORDEN	FD-53202	Светодиоды	2009-2018	1300
EAGLE EYES	FD-5928	Ксенон	2014-2017	1900
EAGLE EYES	FD-5929	Галоген	2014-2017	2100

Обратите внимание! Выбирать противотуманные фары требуется только по VIN-коду транспортного средства или путем сверки артикулов комплектующих на совместимость на официальном сайте производителя. Противотуманки могут отличаться габаритами, а также количеством и расположением креплений на автомобилях различной генерации, что объясняется различием кузовной архитектуры и системы электроники.

Демонтаж и замена ламп ближнего света своими руками

1. Дневные ходовые огни лучше устанавливать в удобном положении, например, на подъемнике или в широкой смотровой яме, которая обеспечит хорошую видимость.
2. Детали для монтажа и замены должны быть приготовлены заранее. Лучше всего приобретать оптику в специализированном магазине.
3. Для монтажа фар можно обойтись снятием нижней защитной пластиной на бампере. И для обеспечения лучшей видимости можно снять крепеж подкрылка и немного отодвинуть его в сторону. Это делать не обязательно, но можно взять на заметку, для удобной замены.
4. Далее, устанавливаются противотуманки и накладки на бампер автомобиля. Провода необходимо затянуть в гофру и скрепить пластиковыми хомутами, после чего вывести к аккумулятору.
5. После этого можно приступить к подключению ДХО. Для этого необходимо отключить аккумуляторную батарею, снять бардачок и блок предохранителей. На блоке предохранителей ДХО снять заднюю крышку.
6. Затем среди проводков найти провод фиолетового цвета, идущий от 24 контакта. Здесь нужно присоединить дополнительный провод и после этого установить блок предохранителей назад.
7. Для подключения ДХО необходимо также «врезаться» в проводок голубого цвета в замке безопасности, который находится прямо под креслом водителя. Важно: перед присоединением проводов ДХО необходимо прозвонить контакты, чтобы не ошибиться с цветом.
8. После этого нужно удалить на пороге, с водительской стороны, пластиковую накладку и под нишу торпеды протянуть провод от замка ремня безопасности. Затем подключить реле и скрепить излишки провода изолентой. После этого вернуть на место порог и бардачок.
9. Теперь можно сдвинуть в сторону расширительный бочок, найти под ним уплотнитель, при помощи которого нужно вывести из салона провод реле. К нему подсоединить предохранитель и плюсовой провод от ПТФ. Затем проводим к аккумуляторной батарее минусовой провод от противотуманных фар, и подсоединяем к штатной системе автомобиля.
10. При завершении работы с ДХО необходимо вернуть все снятые элементы на место в обратной последовательности и проверить работоспособность фар автомобиля.

Фотогалерея «Установка ДХО»

О том, как заменить и установить лампу, подробнее можно узнать на фотографиях ниже.

Для замены нам потребуется звездочка Т20, отвертка плоская и пассатижи. Чтобы добраться до лампы желательно заехать на эстакаду или смотровую яму.

Звездочкой Т20 выкручиваем 5 саморезов крепления нижней защиты и аккуратно снимаем ее. Так же потребуется вытащить несколько пластиковых клипс.

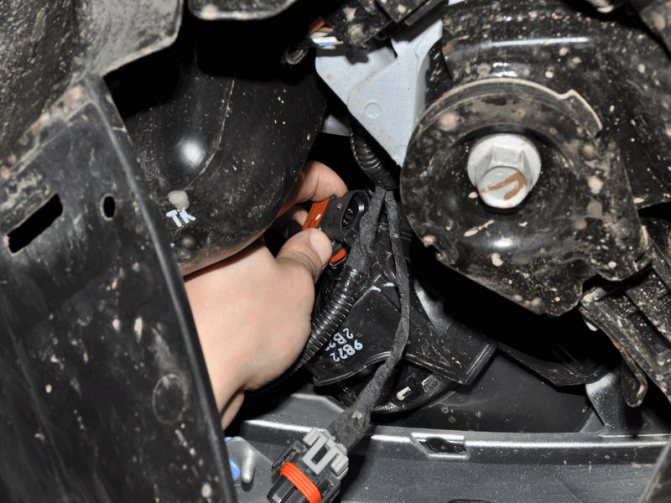

Теперь можно увидеть лампу в птф. Снимаем штекер с лампы и на пол оборота против часовой стрелки вытаскиваем саму лампу.

За колбу новой лампы трогать нельзя. Если дотронулись обработать спиртосодержащей салфеткой.

ПТФ на Шевроле Круз: замена

Противотуманные фары для Chevrolet Cruze

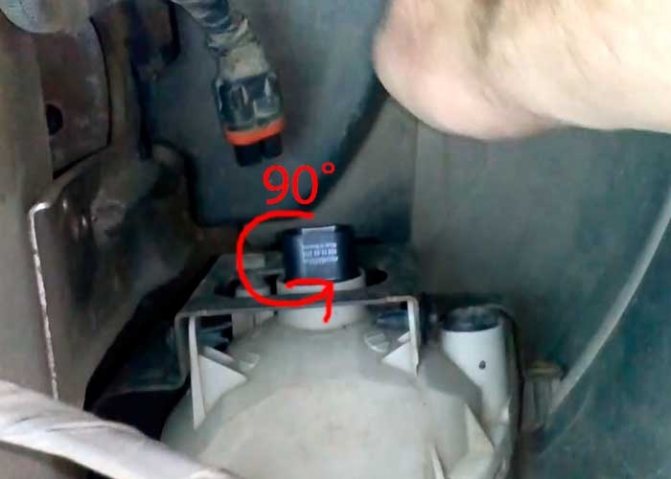

Смотрим на ПТФ с наружи и сразу понимаем в какую сторону прокрутить лампу чтобы вынуть. Прокручивается лампа очень тяжело, чтобы прокрутить лучше одеть перчатки или через тряпку. Если же корпус лампочки запачкался, ее следует протереть чистой тряпочкой, смоченной в спиртосодержащей жидкости.

Повторимся, процесс замены ПТФ на Шевроле-Круз, а точней их ламп, примитивен и редко вызывает сложности у владельцев модели. Зачастую на проведение такого ремонта тратится минимум сил и несколько часов времени.

При наличии последнего вполне можно избежать посещения СТО и сэкономить несколько тысяч рублей на банальной замене лампочек. Пожалуй, на этой ноте наиболее важная информация по теме сегодняшней статьи подошла к концу. Главное — подойти к делу с умом и использовать представленные выше сведения.

Надеемся, материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в ремонте и на дорогах! Стоковые противотуманки на Шевроле Круз состоят из галогенных ламп, которые могут перегореть при прикосновении ко стеклянной колбе. Такие лампы рекомендуется выкручивать с помощью пассатижей, предварительно окутав колбу мягкой ветошью, что предотвратит возможность разрыва нити накаливания.

Замена лампы противотуманной фары Chevrolet Cruze

Будь на чеку: Законодательство Российской Федерации разрешает установку фар птф, однако требует нормирования количества и расположения единиц светового освещения. При этом нельзя держаться за провода машины, так как их можно вырвать из разъема.

После демонтажа колодки нужно потянуть за язычок резиновой заглушки Когда одна сторона заглушки вылезет, ее можно поддеть пальцем. Горловина заглушки плотно обтягивает патрон, поэтому стягивать ее следует также с определенным усилием. Затем надо свести друг к другу концы пружинного фиксатора, чтобы они вышли как поменять противотуманки на шевроле круз пазов Демонтаж пружинного фиксатора Далее следует изъять старую лампу из фары и установить на ее место новую Надо сказать, что благодаря пазам, новая лампочка ближнего света на Шевроле Круз не может быть установлена неправильно.

Вот и вся инструкция по замене перегоревшей лампочки. Теперь нужно лишь собрать фару в обратной последовательности. Выполнять работу желательно в перчатках, чтобы не касаться стеклянной колбы осветительного элемента.

В противном случае на стекле останутся жирные пятна, которые могут стать причиной быстрого перегорания лампочки. По такой же схеме меняется лампа ближнего света на Chevrolet Cruze с правой стороны. Причем доступу к ней ничего не мешает, поэтому выполнять работу еще проще. Вывод Как мы как поменять противотуманки на шевроле круз, для замены лампочки ближнего света она же и лампа дальнего светанеобходимо выполнить лишь несколько действий.

Поэтому работа отнимает минимум времени. Плоской отверткой и плоскогубцами вытаскиваем несколько крепежных клипс у кого стоит защита ДВС — снимать ее не.

Как Поменять Лампочку Противотуманки На Шевроле Круз

Достаточно будет слегка поджать вниз, чтобы вытащить клипсы. Полностью вытаскиваем подъюбник. Теперь можно увидеть провода, идущие к противотуманке.

Можно ли установить LED (светодиодные) лампы в Шевроле Круз

Установить LED светодиодные лампы в Шевроле Круз можно, в сети даже можно найти немало примеров, однако качество света будет зависеть от устанавливаемых светодиодных ламп. У дешевых нет четкой границы и пучек света размыт, у более дорогих ламп световая граница присутствует.

Фото установленных в ближний свет Cruze светодиодных ламп

Похожие Статьи:

Поделиться «Как заменить лампу ближнего света Chevrolet Cruze»

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Шевроле Круз весьма популярный автомобиль не только в России, но и в других странах, так как производства этой модели налажено буквально по всему миру. Популярность подтверждают и цифры проданных машин, так как за всю историю производства насчитывается более трех миллионов проданных автомобилей. Его собирали в Корее, Бразилии, США, Австралии и ряди других стран. Автомобиль официально продавался в России с 2009 года, производства кузовов седан и хэтчбек было на заводе GM в Питере. В городе Калининград на заводе Автодор собиралась машина кузов универсал. В основе платформы Шевроле Круз лежит автомобиль Опель Астра J, от Опеля по наследству Крузу достались моторы и многие элементы подвески. У Круза было три комплектации базовая LS следующая LT и самая максимальная LTZ. В базовую комплектацию входит мотор объемом 1.6 литра мощностью 109 лошадиных сил и механическая 6-ступенчатая коробка передач. Был еще один двигатель объемом 1.8 литра мощностью 141 лошадиных сил. В максимальную комплектацию входил турбированный мотор объемом 1.4 литра мощностью 140 лошадиных сил и автоматическая коробка передач. Также в комплектацию машины могли входить такие опции как дачник дождя и света, что было безусловно огромным плюсом.

Замена лампы птф Chevrolet Cruze (Шевроле Круз)

PS С пассажирской стороны будет посложнее подлезть, там я подлазил еще и снизу, отогнув защиту вниз, мне так показалось полегче.

Замена лампы противотуманной фары Chevrolet Cruze

В общем кому как будет удобно. Какие лампы в птф на Шевроле Круз в итоге выбрать зависит только от вашего желания.

Если ставить лампы с увеличенной яркостью, дорогу они будут освещать. Однако и ресурс у таких ламп меньше, чем у стандартной лампы. Лампы к с эффектом ксенона подходят только для сухой погоды или снега.

На мокром асфальте их не.

Процедуры представлены на левом фонаре. Отвинчиваем две пластмассовые гайки крепления фонаря. Смещаем фонарь от кузова автомобиля.

Надавив на стопор, отделяем колодку кабелей от Как поменять тросик капота ВАЗ без помощи других Сначала хотелось бы отметить, что схожая неисправность далека от критичной, потому она просит устранения только в тот момент, когда обладателю авто нужно получить доступ в моторный отдел. Если обрыв тросика произошел в районе замка, лампочка в шевроле круз в противотуманки временно разрешить делему открытия капота можно методом н Смена масла форд фокус 2.

Если замена лампочки ближнего света на Шевроле Круз осуществляется с левой стороны по ходу движениято предварительно нужно снять горловину емкости стеклоомывателя Ее нужно просто вынуть, так как она не прикручена.

Горловина емкости омывателя стекла Далее нужно отсоединить колодку от фары, для этого надо потянуть ее за корпус Так как он сидит обычно довольно плотно, следует тянуть с силой.

При этом нельзя держаться за провода машины, так как их можно вырвать из разъема. После демонтажа колодки нужно потянуть за язычок резиновой заглушки Когда одна сторона заглушки вылезет, ее можно поддеть пальцем.

Горловина заглушки плотно обтягивает патрон, поэтому стягивать ее следует также с определенным усилием. Отверткой-звездочкой выкручиваем 5 или 6 саморезов сколько точно их там не помню. Плоской отверткой и плоскогубцами вытаскиваем несколько крепежных клипс у кого стоит защита ДВС — снимать ее не. Достаточно будет слегка поджать вниз, чтобы вытащить клипсы. Отсоединяем сгоревшую лампу и подключаем новую.

Как Поменять Лампочку Противотуманки На Шевроле Круз

Стараемся не браться пальцами за стеклянную часть лампы. Как правило, знаний и имеющихся у рядового водителя инструментов не хватает для правильного ремонта электропроводки или конструкции фар.

Диагностировать прогар ламп несложно. Народ пишет, что можно обойтись и домкратом, но я, откровенно говоря, с трудом себе это представляю ; 6. Для этого: Отверткой-звездочкой выкручиваем 5 или 6 саморезов сколько точно их там не помню.

Плоской отверткой и плоскогубцами вытаскиваем несколько крепежных клипс у кого стоит защита ДВС — снимать ее не .

Свет на дороге и безопасность

Свет фар является, в первую очередь, безопасностью при совершении дорожного движения. Так, он необходим для создания видимости на дороге, обозначения машины для пешеходов, но при этом световые лучи не должны слепить едущий на встречу автомобиль. Для этого каждый автолюбитель должен проводить корректировку световых пучков.

Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис.

10. 7. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние а между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Какая лампа подойдёт для Круза

На заводе устанавливают лампы 60/55 H4:

• 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах,
• H4 — тип цоколя лампы,
• оригинальный артикул — 94535545.

Обратите внимание, что одна и та же лампочка используется для ближнего и дальнего света

Быстрое сравнение: лучшие лампы ближнего и дальнего света для Chevrolet Cruze

Модель	Особенности	Рейтинг	Ссылка
Philips X-treme Vision	самые яркие, дают белый свет	★★★★★
Philips LongLife EcoVision	недорогие, увеличенный срок службы	★★★★✩
Bosch Pure light	недорогие, универсальная замена штатным лампам	★★★★✩
Osram Original Line	хорошая зона освещения	★★★★✩

Philips X-treme Vision

Особенности, заявленные производителем:

• яркий белый свет,
• увеличивают зону освещения перед автомобилем на 45 м,
• высококачественное кварцевое стекло.

В упаковке — две лампы.

Страна производства — Польша.

Что нам больше всего нравится: яркий белый свет.

Результаты тестов ламп Филипс

Хорошая оценка ADAC, итоги:

• очень хорошее освещение дороги,
• небольшой срок службы,
• относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. Граница яркого светового пятна по результатам измерений — в 75 метрах от автомобиля.

Philips LongLife EcoVision — долговечные лампочки ближнего света для Круза

Особенности, заявленные производителем:

• кварцевое стекло высокой прочности,
• устойчивы к перепадам температуры и вибрации,
• высокое внутреннее давление — мощный свет.

В упаковке — две штуки.

Страна производства — Польша, Германия.

Что нам больше всего нравится: по цвету близки к штатным лампам, работать должны дольше обычных ламп.

Bosch Pure light

Особенности, заявленные производителем:

• универсальная серия высококачественных продуктов для легковых автомобилей,
• максимально близкие к штатным лампам показатели,
• сертифицированы ECE (Economic Commission for Europe),
• не пропускают ультрафиолетвый спектр, чтобы беречь фары.

В упаковке — одна лампа.

Страна производства — Польша, Германия.

Что нам больше всего нравится: очень известный производитель, характеристики — как у штатных ламп.

Какие лампы нужны

В противотуманные фары Шевроле Круз производитель устанавливает галогенные лампы германского концерна Osram с цоколем H8 мощностью 35 Вт.

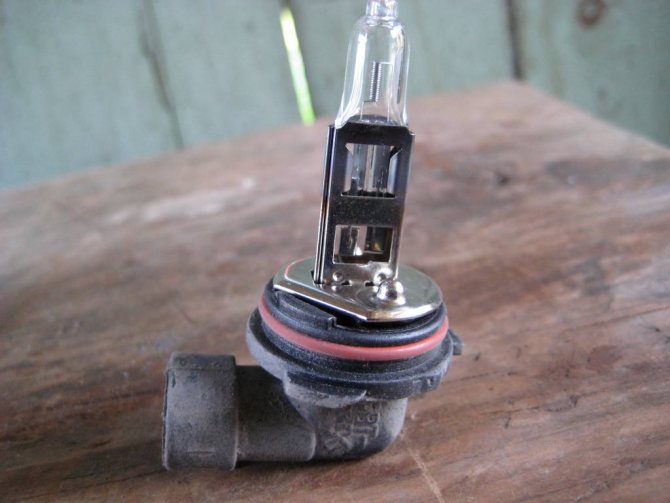

Лампа противотуманного света, устанавливаемая в Шевроле Круз

Именно H8 и никакая другая. Почему? Попробуем в этом разобраться.

Чем отличаются лампы H8, H9 и H11

Внешне и по геометрическим размерам лампочки с цоколями Н8, Н9 и Н11 практически не различаются. Поэтому нередко владельцы Шевроле покупают не то и получают определенные проблемы, поскольку отличия у ламп есть, причем существенные. Взглянем на рисунок ниже.

Цоколи ламп Н8, Н9 и Н11

Отличия цоколя Н9 очевидны – он имеет два ключа сверху и снизу разъема. Вставить такую лампу в патроны Н8 и Н11 просто невозможно. Выход один: идти в магазин и просить замену. Обычно продавцы на это идут, если лампа новая, в упаковке и с чеком о продаже.

Цоколи Н8 и Н11 вроде похожи, но если присмотреться, то у первого можно заметить сверху два небольших ключика. Патрон Н8, соответственно, имеет две канавки. Вставить в такой патрон лампу Н11 вполне реально. Но тут начинаются новые проблемы. Взглянем на табличку ниже.

Основные характеристики ламп Н8, Н9 и Н11

Потребляемая мощность, Вт	35	55	65
Потребляемый ток, А	2.9	4.6	5.5
Напряжение питания, В	12	12	12
Создаваемый световой поток, лм	800	1300	1500

Из приведенной таблицы видно, что лампочка Н11 практически в два раза мощнее лампы Н8. Следовательно, она имеет большую теплоотдачу, что грозит оплавлением оптики фары и даже растрескиванием стекла при перепадах температуры. Но есть и более серьезные проблемы.

Штатная проводка питания противотуманных фар Шевроле Круз рассчитана на ток до 3 А и имеет сечение 0.5 мм. кв. Установив лампу Н11, мы перегружаем проводку. Штатный предохранитель, конечно, сгорит, но нам ничего не мешает установить вставку большего номинала. А вот с проводкой проблема. Мощные лампы перегреют изоляцию, вызовут замыкание на кузов и почти наверняка устроят пожар.

Рейтинг моделей и производителей автоламп

На сегодняшний день лампочки с цоколем H8 выпускает множество производителей. Одни светят ярче, другие служат дольше, третьи дешевле. Какую выбрать для противотуманного света и по какому критерию их оценивать? Сегодня мы не будем вникать в их технические характеристики, а расположим лампочки с цоколем Н8 по популярности среди владельцев Шевроле Круз.

Лампочки со стандартными характеристиками

Ориентировочная стоимость, руб.
1	AVS H8-12-35 Vegas A78149S	100
2	GE H8-12-35 53090	450
3	MTF H8-12-35 +30% Standard Long Life x4 HS1208	300
4	NARVA H8-12-35 78162 от	450
5	OSRAM H8-12-35 64212	480
6	PHILIPS H8-12-35 Standart 12360C1	450
7	Xenite H8-12-35 STANDARD 1007015	90
8	ДиаЛУЧ H8-12-35 PRIME 12358PR	260
9	ВОСХОD H8-12-35 80191	150
10	МАЯК H8-12-35 52820	110

H8 с эффектом ксенона

Рейтинг популярности	Ориентировочная стоимость, руб.
1	AVS H8-12-35 +50% 5000K Atlas	450 за компл.
2	EVO H8-12-75 SPECTRAS 5000К	450 за компл.
3	KOITO H8-12-35 (70 Вт) Other Brand	2000 за компл.
4	MTF H8-12-35 5000K Vanadium	950 за компл.

Лампы повышенной яркости

Рейтинг популярности	Ориентировочная стоимость, руб.
1	ДиаЛУЧ H8-12-35 +90% Megalight Ultra 12358PRMU	750 за компл.
2	ВОСХОD H8-12-35 (PGJ19) Super Nova +100%	900 за компл.
3	MTF H8-12-35 +80% 4000K Argentum	950 за компл.
4	Clearlight H8-12-35 +150% X-treme Vision	700 за компл.

Выбор, конечно, всегда остается за нами, но на рейтинг популярности имеет смысл обратить внимание.

Какие понадобятся инструменты

Чтобы заменить лампы в противотуманках Шевроле Круз, нам понадобятся:

1. Бита Torx Т-20.
2. Чистые хлопчатобумажные перчатки.
3. 2 лампы с цоколем H8 на замену.
4. Домкрат (смотровая яма/эстакада).

Никаких особых инструментов для замены ламп в ПТФ Шевроле Круз не понадобитсяВажно! В процессе эксплуатации галогенная лампа постепенно теряет яркость. Заменив лишь одну, мы получаем ощутимую разницу в яркости противотуманных фар. Кроме того, лампы разных производителей тоже могут различаться по силе светового потока. Именно поэтому настоятельно рекомендуется покупать и менять лампы комплектом и от одного производителя, даже если сгорела одна.

Как поменять лампочки

Нельзя сказать, что на Шевроле Круз лампочки в противотуманных фарах меняются «на раз-два», но тем не менее с этой задачей справится практически каждый, кто умеет держать в руках инструменты.

Итак, загоняем машину на смотровую яму или используем домкрат. Выворачиваем руль до упора в сторону противотуманной фары, лампу в которой собираемся менять. Начнем с левого фонаря. Прежде всего снимаем аэродинамический щиток.

Снятие аэродинамического щитка

При помощи биты Т-20 отворачиваем винт, который крепит переднюю часть подкрылка и грязезащиту бампера.
