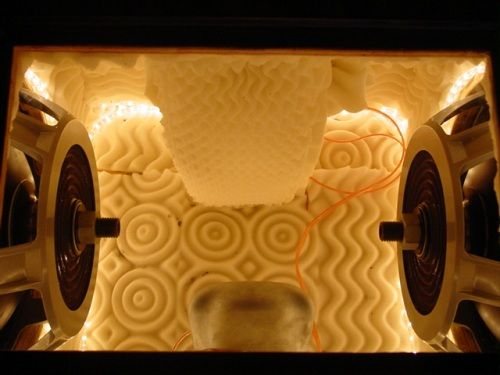

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Основные варианты корпуса

Прежде чем заказать производство, установку и настройку корпусного сабвуфера в машине под индивидуальный заказ, вы можете получить рекомендации наших специалистов по типу корпуса и месту его расположения. Существуют следующие основные типы:

1. Закрытый ящик – динамик в закрытом объёме с равномерной амплитудно-частотной характеристикой и хорошими импульсными параметрами. Оптимальный вариант сабвуфера для классики, джаза и рока.
2. Корпус с фазоинвертором – обеспечивает высокий КПД динамика и усиление баса, подходит для любого музыкального жанра.
3. «Стелс» — скрытый корпус, что позволяет сохранить полезный объём багажника авто. Может быть закрытым ящиком или оснащен фазоинвертором.
4. Динамики Free-Air – не требуют корпуса, сабвуфер работает в бесконечном объёме багажника. Подходит только для седана, звук зависит от заполнения багажного отсека автомобиля.
5. Корпусный Band-pass – закрытый объём с перегородкой, в которой расположен НЧ-динамик. По сути, это звуковой фильтр, настроенный на бас определенной частоты. Оптимален для воспроизведения активных низких частот при высоком звуковом давлении.

Самый популярный короб для сабвуфера

короб для сабвуфера Сабвуфер — это наиболее известный способ поднять качество аудиосистемы своего автомобиля на новый уровень. С низкочастотным динамиком любые треки, которые вы чаще всего слушаете в своей машине, начинают звучать по новому, более глубоко и объемно, даже те, в которых немного баса. Но, чтобы «саб» играл хорошо, для него нужно акустическое оформление, по-простому — ящик, или короб для сабвуфера. Вариант с врезкой динамика в заднюю полку категорически не приветствуется, так как играют он в подобной установке плохо.

Также не рекомендуется покупать готовые сабвуферы в магазинах, так как они, как правило, изготовлены из тонкой фанеры, которая звенит даже при легком постукивании, обладают дешевым встроенным усилителем и содержат в себе динамики самых простых линеек малоизвестных производителей.

Поэтому сабвуфер лучше всего делать на заказ, когда под нужный вам динамик индивидуально рассчитываются короб для сабвуфера, который будет изготовлен из толстого, прочного материала и будет сделан точно под багажник вашего автомобиля. Усилитель для такого сабвуфера должен быть внешний и тоже подобран по мощности под низкочастотный динамик.

Какие же короба самые популярные? Их несколько, начнем с самых распространенных:

1. Закрытый ящик (ЗЯ). Наиболее простой в изготовлении и расчетах короб для сабвуфера. Он хорошо играет и занимает достаточно мало места. Для того, чтобы посчитать нужный объем для него, надо всего лишь знать, сколько литров нужно конкретному динамику. После этого остается с помощью простых арифметических действий рассчитать размеры короба. Но коэффициент полезного действия для этого акустического оформления самый низкий, это его единственный минус.

Закрытый ящик встроенный в багажник девятки

2. Фазоинверторный ящик (ФИ). Второй по популярности тип акустического оформления. Он представляет собой ящик с портом, то есть трубой или щелью. Через этот порт излучает звук обратная сторона диффузора динамика, что увеличивает КПД такого короба почти вдвое. Играет он хорошо и громко, но занимает чуть больше места, чем закрытый ящик. В расчетах он немного сложнее. Если лень считать вручную, в интернете можно найти программы для расчета, которые посчитают за вас и выдадут все нужные данные под определенный динамик.

Фазоинверторный ящик для сабвуфера

3. Четвертьволновик (ЧВ), или лабиринт. Этот тип оформления позволяет получить очень приятный, музыкальный и быстрый нижний бас, гораздо лучше, чем в двух предыдущих вариантах. Прост в расчетах, ведь ЧВ это, по сути, свернутый порт, в который вставляется динамик. Все, что необходимо рассчитать — это площадь порта и его длину, которая будет тем больше, чем частота настройки сабвуфера. КПД четвертьволновика огромно! Единственный его минус — такие же огромные размеры ящика.

короб для сабвуфера — четвертьволновик

4. Бандпасс (БП). Выглядит, как комбинация закрытого ящика с фазоинвертором. Имеет очень приятное и мощное звучание, высокую отдачу. Размеры короба большие, но меньше, чем ЧВ. Единственная сложность — расчеты. Так как правильно рассчитать размеры и настройку очень непросто, используется при инсталляции в системах высокого уровня, да и то очень редко.

короб для сабвуфера — бандпасс

Короб для сабвуфера. Закрытый, фазоинвертор, бандпасс

Вступление

Акустический короб для сабвуфера это важнейшее составляющее для аудиосистемы. Многие новички не знают, какой вариант для сабвуфера выбрать, так как в автозвуке много акустических оформлений для сабвуфера. Самые популярные типы коробов для сабвуфера – это закрытый ящик (ЗЯ) и фазоинвертор (ФИ).

Существуют так же и другие оформления — бандпасс (БП) 4-го и 6-го порядка, четвертьволновый резонатор (ЧВ), Free-air. Это более сложные варианты и применяются реже.

Закрытый ящик (ЗЯ)

Самый простой тип оформления. Несложный расчет и простота сборки конструкции. Отличный вариант для любителей рока, клуба, джаза. Подойдет тем, кому нужно место в багажнике, но хочется баса.

Плюсы ЗЯ:

• Несложный расчет и сборка.
• Маленький объем и компактные размеры.
• Структурированный, быстрый бас, без запаздываний.
• Вариант для SQ систем.

Минусы ЗЯ:

• Низкий уровень КПД (решающий фактор).
• Плохое охлаждение звуковой катушки.

Фазоинвертор (ФИ)

Самый распространенный тип оформления. Более сложный вариант расчета и сборки по сравнению с закрытым ящиком. Отличный вариант для любителей клуба, репа (негры). Подойдет тем, кому не жалко место в багажнике. Оформление короба бывает трех видов: щелевой, труба на раскрыве и экспо.

Объём и площадь порта ФИ

Плюсы ФИ:

• Высокий уровень КПД (на много громче ЗЯ).
• Несложный расчет.
• Возможность оформления под стиль и жанры музыки (максимальное КПД на определенной частоте).
• Хорошее охлаждение звуковой катушки.

Минусы ФИ:

• Размытый, не быстрый запаздывающий бас (улучшить качество баса можно).
• Большой объем и размеры.

Экспоненциальный порт (ЭКСПО)

Набирающий популярность тип оформления. Разновидность фазоинвертора (ФИ), но в середине щель сужается, а к краям расширяется.

Плюсы по отношению к ФИ:

• Высокий уровень КПД (громче ФИ).
• Широкая и ровная полка звучания.
• Более приятное звучание.

Минусы по отношению к ФИ:

• Сложный расчет.
• Сложное изготовление из за изогнутого порта.

Четвертьволновой резонатор (ЧВ)

Простой волновод, где динамик качает волну, волновод ее проводит, задерживая по времени, тем самым сдвигая фазу на 90 градусов. Спад ниже частоты настройки 6 дБ на октаву. С настройкой 38-40 Гц, ЧВ отыграет и ниже 30 Гц. На частоте настройки импеданс максимален.

Очень сложный вариант расчета и огромные размеры, за счет чего менее популярен по сравнению с ФИ.

Оформление короба бывает двух видов: классический свернутый ЧВ и сужающийся свернутый ЧВ.

Отличие сужающийся ЧВ от классического заключена в том, что туннель плавно сужается от 3 площадей НЧ динамика в начале до 1.5 на выходе в конце.

Сужающийся ЧВ гораздо сложнее в изготовлении и больше в объеме, но результат впечатляющий — бас уникально быстрый, точный и глубокий.

Плюсы ЧВ:

• Самый высокий уровень КПД (громче ФИ и бандпасса).
• Низкий уровень групповых задержек, точность проработки баса и детальность.
• Плавный и широкий диапазон частот.

Минусы ЧВ:

• Очень сложный расчет.
• Огромные размеры (иногда не хватает самого багажника).
• Требователен к выбору сабвуфера (наличие длинноходной подвижной системы, мощной магнитной системой с низкой добротностью).
• Сложность настройки усилителя.
• Противопоказано использовать усилитель превышающий RMS мощность сабвуфера в 2 раза и более.

Бандпасс (БП)

Тип оформления, корпус которого разделен на резонансные камеры. В одной из камер размещен динамик, а во второй фазоинвертор. Такой тип оформления способен качественно воспроизвести даже максимально низкие частоты. Очень сложный вариант расчета. Нужны хорошие навыки для расчета и специальные программы.

P.S. Чаще всего мы привыкли видеть такое оформление при построении стены в автомобиле. Бандпасс бывает 4-го и 6-го порядка. Бандпасс 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора с внутренней стороны сабвуфера.

Плюсы БП:

• Очень высокий уровень КПД (громче ФИ на тише ЧВ).
• Отменное звучание низких частот.
• Отпадает необходимость использования полосового фильтра.
• Защита динамика от внешних воздействий.

Минусы БП:

• Очень сложный расчет (не для новичков).
• Сложность и трудоемкость при изготовлении.
• Огромные размеры.
• Узкий частотный диапазон (не для широкополосного басовика).
• Сложность в замене сабвуфера.
