Всем привет! Автомобильная индустрия постоянно развивается и совершенствуется. При этом далеко не все слышали или знают что-то про впрыск воды в двигатель.

Да, всем известно, что существует система охлаждения, работающая практически на воде со специальными добавками. Существует и выхлопная система, в которой иногда бывает так, что вода капает из трубы. Но все же говорить о том, что в мотор специально подается вода с целью повышения эффективности его работоспособности, приходится. Как бы странно это ни звучало.

Но давайте рассмотрим этот вопрос более подробно. Узнаем, зачем и кто это делает, почему добавление пара или воды может давать какие-то преимущества, и как обстоят дела в современном автомобильном мире.

Как это работает

Имея в распоряжении дизельный или бензиновый мотор, традиционный инжекторный атмосферный или даже турбомотор, мало кому в голову придет намеренно подавать в цилиндры воды.

Скептики скажут, что подача в карбюратор или любой другой мотор воды приведет только к гидроудару.

Разрешается ли обгон на пешеходном переходе: какой штраф

Но тут важно понимать один нюанс. Есть такое понятие как гидроудар, обусловленный попаданием большого количества жидкости в мотор через впускной тракт. Такое может происходить при проезде глубокой лужи. Но существуют системы, которые можно даже собрать своими руками на Ардуино или купить через Алиэкспресс, которые осуществляют небольшой впрыск специальной смеси. Подобные разработки получили более широкое применение именно в машинах повышенной мощности. Для обычных моторов внутреннего сгорания они вряд ли подойдут. А вот поставить на газотурбинный агрегат можно.

Водяной впрыск используется с целью повышения эффективности мотора и его характеристик. Получить дополнительную мощность можно разными способами, в зависимости от того, какая именно система будет использоваться.

Обычно на впускной коллектор устанавливается специальная форсунка. Говоря про воду, многие лукавят. По факту выполняется подача смеси из воды и метанола. Она перемешивается с топливовоздушной смесью.

Не все понимают, почему применяется сочетание воды и спирта. Эта смесь имеет достаточно низкую температуру замерзания. Плюс это сочетание позволяет получить жидкость с лучшим эффектом рассеивания. То есть можно создать равномерную смесь и параллельно снизить температуру на участке впускного коллектора. Мелкие капли охлаждают смесь, за счет этого повышается степень сжатия, снижается скорость сгорания смеси внутри цилиндров, параллельно снижая вероятность такого эффекта как детонация.

Дополнительно падение температурных показателей положительно воздействует на протекающие внутри камеры сгорания химические процессы, падает уровень вредных выбросов из выхлопной системы.

Утоли мои печали: как впрыск воды повышает мощность мотора

Обыватель при упоминании системы впрыска воды в цилиндр скептически хмыкнет: если двигатель автомобиля получит гидроудар, ничего хорошего из этого не выйдет. Но одно дело, когда при проезде глубокой лужи в двигатель через впускной тракт попадает большое количество воды, которую пытается сжать поршень – это приводит к разрушению шатунно-поршневой группы… Совсем другое – точечный впрыск специальной смеси в камеру сгорания.

Как это работает?

Система впрыска воды чаще всего используется на высокофорсированных двигателях для улучшения их характеристик. Откуда получается дополнительная мощность? Существует сразу несколько вариаций системы, различающиеся только точками установки. Для этого во впускном коллекторе устанавливается специальная форсунка, подающая во впускной тракт водометанольную смесь, которая смешивается с топливной смесью, подаваемой в камеру сгорания.

Почему именно смесь воды со спиртом? Во-первых, такая жидкость замерзает при более низких температурах, а во-вторых, вода со спиртом обладает лучшим рассеиванием, из-за чего образуется более равномерная смесь и уменьшается температура во впускном коллекторе. За счет мелкодисперсных капель смесь охлаждается, что позволяет повысить степень сжатия, а также уменьшить скорость горения смеси в цилиндрах, а это снижает возможность детонации. Также снижение температуры горения топливно-водяной смеси влияет на химические процессы в камере сгорания, что уменьшает концентрацию вредных выбросов азота и углекислых газов.

Опыты российских конструкторов на дизельных двигателях с экспериментальными системами показали снижение выбросов оксидов азота в три-четыре раза, а выбросов СО2 – в 1,2 раза.

Казалось бы, одни плюсы! Но, как и все в мире, идеальных вещей не бывает. В отработавших газах увеличивается концентрация несгоревших углеводородов, что немного увеличивает расход топлива автомобиля. На малой скорости или полностью открытой дроссельной заслонке двигатель может работать неустойчиво.

Одной из ключевых причин является неравномерное распределение жидкости по цилиндрам – в некоторых из них неизбежно создается обедненная смесь. Обычно такую проблему можно решить, установив систему с индивидуальными форсунками на каждый из цилиндров, управляемых компьютером.

Кроме того, пользователи часто забывают, что в систему необходимо заливать только дистиллированную воду. Ведь растворенные в обычной воде соли могут привести к образованию нагара в камерах сгорания, и, как следствие, уменьшить ресурс двигателя. Посмотрите на накипь в чайнике – вы же не хотите, чтобы подобная гадость была и внутри цилиндров?

С чего все началось?

Статьи / Практика Алюсил не виноват: настоящие причины ненадежности алюминиевых моторов Легкие цельноалюминиевые моторы с тонким алюсиловым покрытием цилиндров потихоньку становятся пугалом для покупателей машин на вторичном рынке. При этом сам по себе алюсил неправильно было б… 95027 14 24 28.04.2016

Впервые в мировой практике впрыск воды в цилиндры двигателя применил венгерский инженер Bcnki в начале XX века. Еще спустя несколько лет профессор Хопкинсон из Англии успешно применил экспериментальную систему впрыска воды для улучшения характеристик промышленных двигателей. А наибольший вклад внес Гарри Рикардо, создатель одноименной марки, занимающейся выпуском автомобильных комплектующих. На его счету – многочисленные исследования, несколько патентов и даже монография High-Speed Internal Combustion Engine, в которых подробно описаны методы и испытания двигателей с впрыском воды.

В результате всех испытаний Рикардо представил двигатель, оснащенный системой впрыска смеси воды с метанолом, благодаря которой удалось добиться увеличения характеристик мотора почти что двукратно! Широкое применение водометанольные смеси нашли во время Второй мировой войны. Первую скрипку сыграли авиаторы, которые в погоне за скоростями и высотой искали любые ухищрения, чтобы выжать максимум мощности из поршневых двигателей, которых к концу войны все равно заменили реактивной авиацией.

В 1942 году на вооружение ВВС Германии поступил иcтребитель Focke-Wulf 190 D-9, оснащенный системой впрыска водометанольной смеси во время форсажа. Причем он был не единственным в своем роде в Люфтваффе. Похожей системой впрыска оснащались двигатели Daimler-Benz 605 и BMW 801D для Messerschmidt Bf-109, а также Junkers Jumo 213A-1. Стоит отметить, что авиационные двигатели того времени уже имели системы турбонаддува, и впрыск воды, по сути, играл роль интеркулера. Водометанольная смесь MW-50 впрыскивалась во впускной тракт авиационного двигателя, где смешивалась с топливной смесью, устремляясь в камеру сгорания. В результате контакта с раскаленными стенками цилиндров вода превращалась в пар, который, расширяясь, создавал в цилиндре избыточное давление, а предварительное охлаждение топливной смеси на впуске способствовало увеличению ее объема в цилиндре и улучшало эффективность сгорания топлива. В результате мощность немецких моторов кратковременно увеличивалась на 20-30 процентов, что давало последним преимущества по набору высоты и максимальной скорости.

На фото: Messerschmitt Bf-109

Собственные системы впрыска воды разработали и союзники. Так, американская компания Pratt & Whitney в своем двигателе J57 для бомбардировщика В-29 установила похожую систему для повышения характеристик двигателя на малых и средних высотах. Похожую систему с успехом применяли и на истребителях. В 1943 году по приказу НКАП моторный завод №45 должен был разработать документацию на советскую систему впрыска воды для двигателей АМ-38Ф. Опытная партия из пяти самолетов Ил-2, оснащенных двигателем с впрыском воды, была построена на заводе №18, однако после испытаний система была признана слишком дорогой и сложной в настройке.

На фото: ИЛ-2

На каких автомобилях применялось?

С развитием в конце войны реактивных двигателей работы по увеличению мощности поршневых агрегатов были практически свернуты, и богатый опыт форсировки отошел на задний план. Но о системах вспомнили автомобильные компании. Первым впрыск водометанольной смеси на серийном автомобиле стали применять американцы из General Motors, которым такая система оказалась нужна для повышения детонационной стойкости турбомотора Oldsmobile F-85 Jetfire. Что из этого получилось, мы уже рассказывали вам ранее.

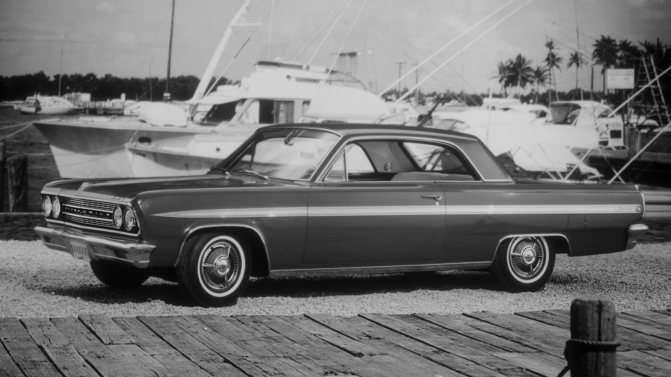

На фото: Oldsmobile F-85 Jetfire Hardtop Coupe 1963

Еще одним производителем, вспомнившем о полезных свойствах водометанольной смеси, стал шведский Saab, где до начала 1980-х годов устанавливали систему впрыска воды на Saab 99 Turbo S. Правда, с появлением интеркулеров, охлаждающих воздух во впускном тракте, такие системы на серийных автомобилях плавно сошли на нет, но не были забыты в автоспорте.

В 1983 году команды Формулы-1 Renault и Ferrari установили на свои болиды системы впрыска воды, позволившие итальянцам в итоге занять первое место в кубке конструкторов. На машинах были установлены баки объемом 12 литров для хранения смеси спирта и воды, регулятор давления и водяной насос, однако впоследствии подобные системы были запрещены регламентом.

На фото: Renault RE40 ‘1983

Похожие системы пытались внедрить в середине 1990-х в WRC, но и там они получили запрет через недолгое время, как и на ле-мановских спортпротипах. Очень широкое распространение баки с водой получили у американских гонщиков на ¼ мили. Могучие американские «восьмерки» дрегстеров, снабженные механическими нагнетателями, требовали серьезного охлаждения, а интеркулеры еще не получили широкое распространение. Тогда некоторые светлые головы и вспомнили о полезных свойствах водно-спиртовой смеси, подаваемой в двигатель. Так, суперкар Porsche 911, доработанный фирмой 9ff, в 2005 году установил рекорд скорости 388 км/ч для автомобилей, официально сертифицированных для дорог общего пользования. Его оппозитная «шестерка» с двумя турбокомпрессорами на пару с обычными интеркулерами была также оснащена системой впрыска воды.

Впрыск воды, наши дни

На некоторое время интерес к системам от производителей угас, но в 2015 году про технологии вспомнили мотористы BMW, решившие применить впрыск воды уже не для повышения мощности, а для снижения расхода бензина. Первым автомобилем, опробовавшем систему впрыска воды с метанолом, стал пейс-кар BMW M4, участвующий в гонках MotoGP. Но если там была установлена обычная форсунка, подающая смесь во впускной коллектор, то на опытном трехцилиндровом турбомоторе рабочим объемом 1,5 литра система стала более продвинутой.

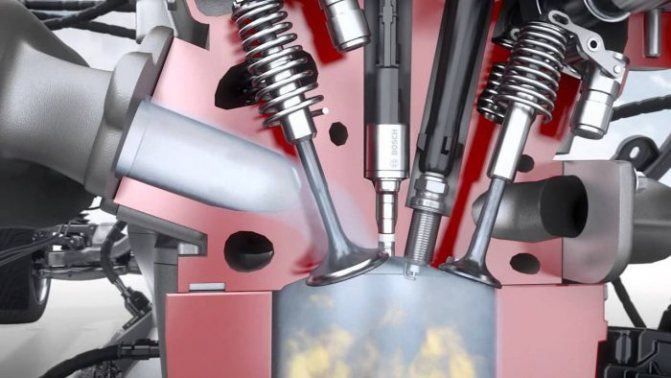

Вода смешивается с топливной смесью с помощью топливного насоса высокого давления Bosch, срабатывающему только на оборотах мотора свыше 4 000. Водно-топливная смесь через форсунку впрыскивается в саму камеру сгорания. В результате мощность 201-сильного двигателя увеличилась на 14 л. с., возросла детонационная стойкость двигателя, что позволило поднять степень сжатия с 9.5:1 до 11,0:1 и в целом улучшить отдачу мотора на низких и средних оборотах. Объем водяного бака с подогревом – 7 литров, а в обычных условиях автомобиль расходует около 1,5 литра воды на 100 км пути, что означает необходимость пополнения системы почти каждые 500 километров.

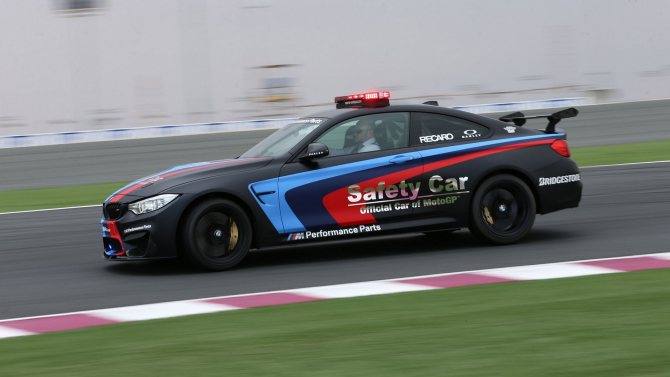

На фото: BMW M4 Coupé MotoGP Safety Car (F82) ‘2015

Однако инженеры BMW предусмотрели и другие способы добычи воды: при работе кондиционера конденсат из системы автоматически сливается в бак. Все эти ухищрения позволяют экономить почти 8% топлива на 100 км пути в смешанном цикле, а особенно эффективно система может работать в паре с гибридным приводом. Правда, о таких гибридах в БМВ пока молчат.

Статьи / Практика Лучшие современные бензиновые моторы Европы: с наддувом и без Казалось бы, апокалипсис наступил, и новые моторы стали одноразовыми. Но не все так плохо! Мы собрали наиболее приличные с точки зрения надежности моторы. И чтобы дополнительно заинтриговать… 63850 15 37 18.02.2016

Серийный выпуск двигателей с водометанольной системой впрыска по планам должен начаться уже в конце этого года, причем поставляться такие БМВ будут и в Россию. На наше счастье, из-за повышенной стойкости к детонации эти машины будут менее требовательны к октановому числу – заправляться можно будет обычным Аи-95.

Можно ли поставить такую систему себе на машину?

Если очень хочется, то можно. Начитавшись интернета, умельцы делают самодельные системы, используя в качестве элементов капельницы, медицинские шприцы и прочие изделия, устанавливают во впускном коллекторе за дроссельной заслонкой и… такие системы работают.

Впрочем, все плюсы от повышенной мощности или крутящего момента перечеркиваются одним жирным минусом. Ведь по сути такой самопал просто льет огромное количество воды в коллектор, не распыляя ее, в результате чего водяная взвесь поступает во все цилиндры неравномерно. О последствиях мы уже говорили выше – в некоторых цилиндрах воды больше, чем в остальных, что приводит к обеднению смеси в отдельных цилиндрах и неравномерную работу мотора. В худшем случае количество воды, поступаемой в цилиндр, так велико, что приводит к шансу получить тот самый пресловутый гидроудар.

Для тех, у кого есть чуть больше денег, продавцы тюнинг-аксессуаров предлагают комплект из насоса высокого (около 5-10 бар) давления, электронного блока управления насосом, форсунок для впрыска смеси и, естественно, бачка для воды. В самых дорогих системах применяется клапан, регулирующий давление и количество поступаемой воды.

Принцип работы такой системы прост: блок управления, подключенный к датчику расхода воздуха двигателя, анализирует полученную информацию и рассчитывает подачу воды, дав команду насосу.

Несмотря на кажущуюся простоту, и здесь возникают определенные сложности. Впрыск воды происходит только на определенных режимах работы двигателя, обычно подобные системы работают при оборотах двигателя свыше 3 000 об/мин. К тому же система почти не контролирует подачу смеси, а только подает команду на включение/выключение насоса. Основным ограничением на количество впрыскиваемой воды становится только производительность самой форсунки.

Кстати, пока блок даст команду насосу на запуск, пока насос включается и начинает перекачивать воду, происходит задержка между отправкой команд на впрыск топлива и впрыск воды, что неминуемо снижает эффективность всей системы.

Главными спецами по системам впрыска воды для автомобильных двигателей были признаны конструкторы британской фирмы Aquamist, в 1990-е поставлявшие комплекты для болидов WRC, пока их не запретили. И цена на тюнинг-киты колеблется в районе 3 000 долларов. В общем, пока впрыск воды остается довольно экзотическим, недешевым и, положа руку на сердце, не таким уж эффективным средством форсировки.

Почему скрипят дворники по стеклу: что делать, как избавиться

В результате работы образуются отработавшие газы. В них наблюдается повышенная концентрация углеводородов, которые не сгорают. Это негативно влияет на показатели расхода топлива. Если скорость маленькая, либо дроссельная заслонка открыта полностью, наблюдается нестабильная работа силового агрегата. К числу главных причин такого поведения относят неравномерное распределение находящихся в цилиндрах жидкостей. В некоторых цилиндрах обязательно будет появляться чрезмерно бедная смесь.

Эта проблема решается. Для этого можно поставить индивидуальную форсунку на каждый из цилиндров, которые будут находиться под управлением компьютера.

Важно понимать, что при добавлении смеси требуется использовать строго дистиллированную воду.

Если добавлять простую воду, непременно внутри камеры сгорания образуется нагар, ресурс снизится, мотор выйдет из строя раньше срока.

Принцип действия впрыска

Теоретически конструкция впрысковой системы предельно проста: в коллекторе впуска делается водная форсунка, которая распыляет эту жидкость в топливную смесь. Вода в этой системе действует двояко. Во-первых

, она охлаждает бензин. А даже из школьного курса физики известно, что на обеспечение мощности тратится максимум 45% топлива. Остальным количеством в нашем случае, грубо говоря, мы обогреваем улицу.

При таком дополнительном охлаждении бензин используется уже процентов на 70. Параллельно, мгновенно испаряясь при контакте с раскаленными цилиндрами и поршнями, вода в виде пара создает дополнительную толчковую силу, которая энергичнее выталкивает поршень.

Между прочим, идея отнюдь не нова

. Ее осмыслил и описал некий англичанин Хопкинс около века назад. А вторая мировая, как уже было сказано, дала толчок активному использованию впрыска в авиации как американцами, так и немцами.

Будет полезно: Какое масло нужно заливать в коробку передач: фото и рекомендации

Ситуация в наше время

Не буду вдаваться в подробности, но скажу, что разработки водяной системы для повышения эффективности двигателя начались еще в начале 20 века, но наиболее широкое распространения получила во время Второй мировой. Система применялась для самолета и вертолета, участвующих в боевых действиях со стороны Германии и США.

Автомобиль Porsche 911, поставивший в 2005 году рекорд скорости среди машин, допущенных к эксплуатации по обычным дорогам, используя системы водяного впрыска разогнался до 388 километров в час. Затем про систему на некоторое время забыли, интерес к ней упал. Но в 2015 году специалисты из БМВ снова к ней вернулись. Только теперь агрегаты на газу (водометановой смеси) применялись с целью понизить расход топлива, а не увеличить мощность. Первой машиной оказался пейскар на базе BMW M4, который был частью мотогонок серии MotoGP.

Специалисты из БМВ использовали несколько интересных идей. Одна из них заключалась в том, что при работе системы кондиционирования салона образующийся конденсат попадал в специальный бак. Так решалась проблема добычи воды для смеси. В итоге экономия бензина упала на 8% в сравнении с обычным двигателем.
