Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

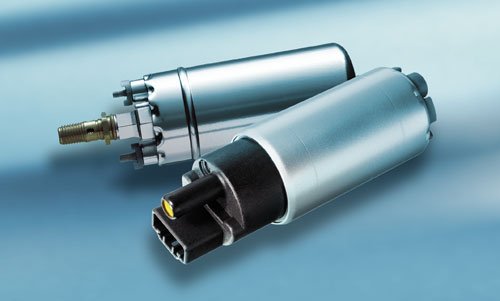

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

1. 2112–1139009–12 — для двигателей объёмом 1,5 см3;
2. 2112–1139009–01 — для двигателей объёмом 1,6 см3;
3. 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

1. при включении зажигания отсутствует звук работающего насоса;
2. двигатель не запускается или запускается с трудом;
3. силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
4. появились «провалы» при разгоне;
5. мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

1. топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
2. форсунки и регулятор давления топлива работают в штатном режиме;
3. исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

ОСТОРОЖНО ПОДДЕЛКА! Бензонасос BOSCH.Отличительные признаки

Не работает бензонасос ВАЗ 2114 (одна из причин).

Замена сетки бензонасоса и датчика уровня топлива (ДУТ) на ВАЗ 2110, 2111, 2112, 2113, 2114, 2115

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

• Предохранитель топливной помпы;
• Реле топливного насоса;
• Масса помпы;
• Моторчик;
• Контакты;
• Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Замена сетки бензонасоса на инжекторе своими руками

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Давление

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Контакты

Бензонасос включает в себя три проводка:

• Плюсовой (положительный);
• Минусовой (отрицательный);
• Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

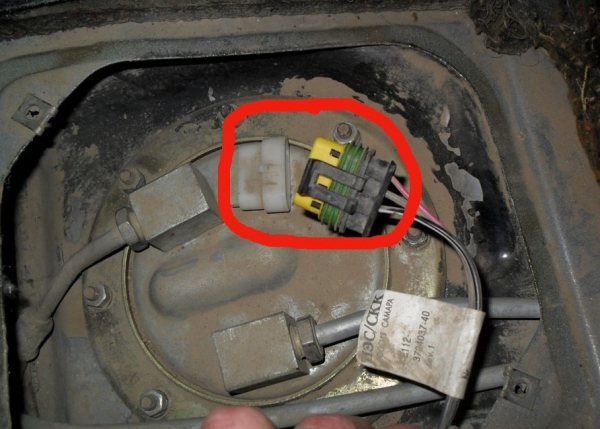

Проверка контактов

Моторчик

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

Моторчик

Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

• Добраться к днищу через салон;
• Убрать пластик под ручником;
• Снять напольное покрытие;
• Достать контакты заземления;
• Прочистить;
• Закрепить на бензонасосе максимально прочно.

Масса

Реле

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Если же данный процесс нарушен, вам придется:

• Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
• Взглянуть со стороны переднего пассажира;
• Отыскать три реле;
• Самое нижнее из них — это наше искомое реле от насоса;
• Поверните ключ зажигания;
• Если от реле услышите характерный щелчок, оно исправно;
• При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

Расположение предохранителя

1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
2. Поднимите капот, посмотрите в зону около лобового стекла.
3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
6. Изучите его внешнее состояние, достав из короба.
7. Если контакты целые, тогда все с предохранителем нормально.
8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

Замена бензонасоса Ваз 2114

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

1. автомобильный тестер (мультиметр);
2. крестовая отвёртка;
3. два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

• Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
• Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

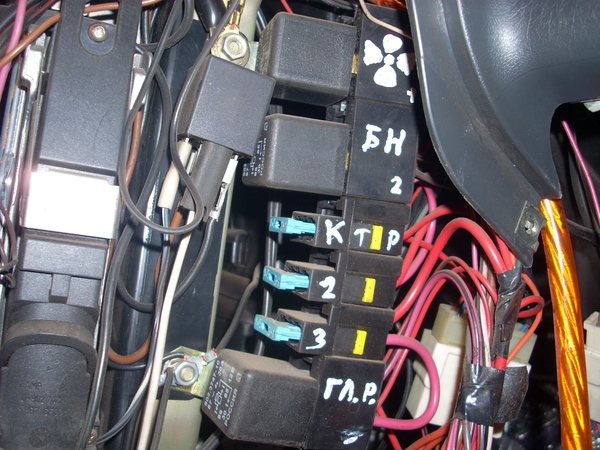

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

• Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
• Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.

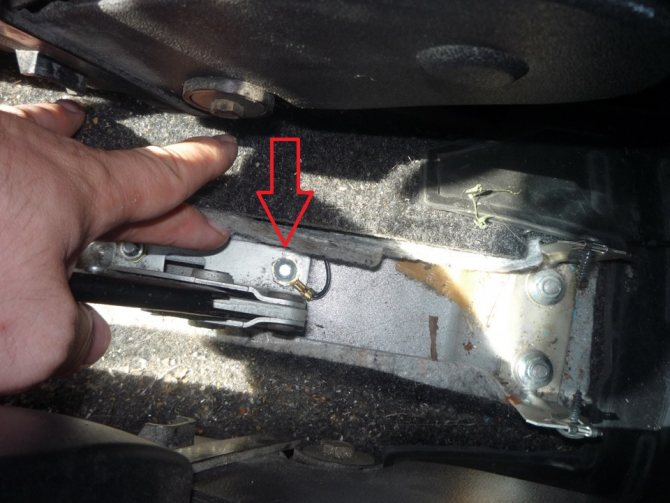

Провода «массы» бензонасоса прикреплён к кузову саморезом

• Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Принцип работы электробензонасоса

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение «стартер» или «зажигание» контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает «чихать», заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Lada Samara Диагностика и ремонт ВАЗ 21015.Замена электро бензонасоса

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

1. манометр (можно шинный с пределом измерения 5–7 кПа);
2. шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
3. два хомута для шланга соответствующего диаметра;
4. крестообразная отвёртка;
5. ниппельный колпачок;
6. сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

• В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
• Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

• Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.

При выкручивании золотника из штуцера может брызнуть топливо

• На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.

Соедините манометр со штуцером при помощи шланга и хомутов

• Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3.Если давление заметно выше — насос неисправен.
