Снять карты дверей в Logan может понадобиться для улучшения шумоизоляции, для ремонта или замены замка, ремонта стеклоподъёмника, при тюнинге салона, замене динамиков. Обивочный материал в салоне демонтируется и меняется довольно просто, это можно сделать дома, собственноручно. Но желательно найти время и прочитать инструкцию, как поступать правильно конкретно в Вашем случае.

Вкратце опишем, как снять обшивку передних и задних дверей Рено Логан 1 и 2.

Как снять обшивку передней двери Логан 2

Для работы понадобятся: нож, монтажная лопатка из пластика, ключи TORX Т25, Т30.

Опишем, как демонтируется обшивка с передней левой двери Рено Логан 2. Правую дверцу демонтируют точно так же.

1. У внутренней рукоятки открытия выворачивается крепежный винт. Ручка сдвигается вперёд, выводится из проема.
2. Переднюю часть рукоятки разворачивают вверх, выводят из втулки рычага наконечник приводной тяги замка, ручка вынимается.
3. У подлокотника поддевается декоративная накладка с края. После чего, преодолевая сопротивление клипс, накладку можно снять.
4. У обивки выкручиваются два винтика, которые расположены под подлокотниковой накладкой.
5. У крепления обивочного материала выворачивается винт.
6. У крепления наружного зеркала Logan 2 с края поддевается декоративная накладка, вынимается, преодолевая сопротивление фиксатора.
7. Полотно поддевается снизу, отводится от панели с усилием, чтобы преодолеть силу клипс.
8. Карт сдвигается вверх и отводится, насколько позволяет длина проводного жгута.
9. Внутри подлокотника отжимается фиксатор, колодка проводного жгута отсоединяется от блока управления стеклоподъёмниками.
10. Чтобы получить доступ к арматурным узлам, монтажная мастика подрезается ножом, от панели отделяется влагозащитная пленка.
11. Все сломанные крепёжные пистоны заменяются.
12. В обратном порядке на Логан 2 устанавливается обшивка.

Нужно проследить, чтобы верхняя кромка обивки (она загнута), вошла в пазик на стекольном уплотнителе с внутренней стороны.

Как снять обшивку двери на Рено Логан: передней, задней + фото и видео

Прошли голодные годы в нашей стране, и сегодня, автомобиль уже не является только атрибутом роскоши и символом достатка, и воспринимается как неотъемлемая часть нашей жизни – и не важно, есть у вас собственный «железный конь» или вы предпочитаете услуги такси. Самыми популярными на рынке неизменно являются автомобили среднего ценового сегмента, а потому, именно владельцами таких «лошадок» исписаны большинство форумов автомобилистов. Далее, в статье пойдет речь о излюбленном россиянами французе «Renault Logan», а если точнее, способах самостоятельно сменить обшивку его дверей.

Оглавление:

Как снять обшивку передней двери на Рено Логан

Обшивка с передних дверей снимается несколько сложнее, чем с задних, поэтому, рассмотрим сперва их.

Для всех действий нам понадобится:

• Пару ключей-торксов – купить можно в любом магазине автозапчастей и не только. Имеют форму звездочек. Рекомендуется купить сразу целый набор таких ключей;
• Плоская отвертка или специальные пластиковые приспособления для снятия обшивки – очевидно, стоит отдать предпочтение отвертке – дешевле и надежнее.

Теперь, непосредственно к порядку действий:

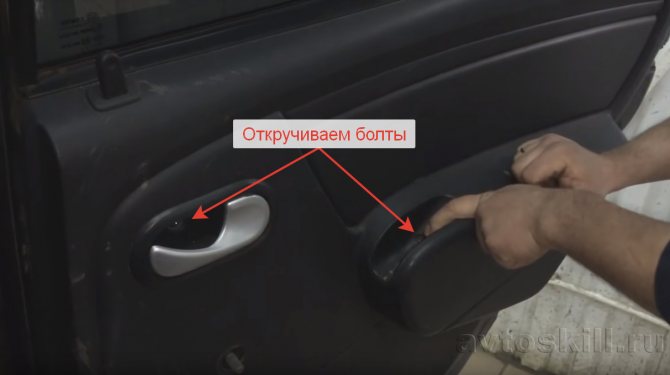

1. Скручиваются все видимые болты – в первую очередь на рычажке открытия двери, торце и под заглушкой внизу. Также, нужно снять пластиковую накладку с двери – там также скрыт один из болтов, скручивающийся торксом.

Откручивание болтов передней двери Рено Логан

1. Отворачивается динамик с двери – если не была произведена самостоятельная замена болтов на аналоговые, то потребуется все тот же ключ торкс. Динамик держится на четырех болтах.

Снятие динамика с передней двери Рено Логан

1. На следующем этапе снимается основная пластиковая пластина. Перед всеми действиями желательно надеть перчатки – крепление пластины исключительно надежно, и потребует серьезных усилий для снятия. Условно, процесс делится на два этапа:

• Снятие верхней пластины;
• Снятие нижней пластины.

Снятие обшивки с передней двери Рено Логан

Обычно, если были скручены все болты, то верхняя часть пластины снимается без особых затруднений, чего не сказать о нижней. Основная часть держится на пистонах, и для того, чтобы снять ее, придется прикладывать большие усилия – но не переусердствуйте — можно повредить крепежный пистон.

1. После того, как пластина будет успешно демонтирована, нужно аккуратно снять тягу с двери – на этом этапе, только она будет держать пластину на двери.

Снятая обшивка с передней двери Рено Логан

В целом, на этом процесс снятия обшивки с передней двери завершается. Теперь, можно проводить различные виды «тюнинга» — от монтажа новой аудио системы, до установки шумоизоляции.

Подробнее о процессе снятия передней двери на Renault Logan можете посмотреть в видео:

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая:

1. Собирается весь герметик, использованный при заводской сборке. Герметик исключительно непрактичен – в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем. Перед нанесением новых материалов, необходимо удалить все следы грязи и обезжирить поверхности – с этой задачей отлично справляется «Уайт Спирит».;
2. Максимально аккуратно извлекаются оставшиеся крепежные пистоны из двери – для этих целей подойдет отвертка.
3. Поклейка профиля – для этого потребуется «D-образный профиль», на липкой основе, который наносится по контуру двери. Такой профиль можно купить в любом строительном магазине.
4. Проклеить «сплэном» в доступных местах.
5. Установка обшивки, осуществляющаяся в обратном порядке.

Шумоизоляция передней двери на Рено Логан

Как снять обшивку задней двери на Рено Логан

Для того, чтобы снять обшивку с задних дверей, во многом будет достаточно прочесть главу посвященную разбору передней двери, поскольку они имеют схожее строение. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.

Порядок действий при ремонтных работах будет примерно следующий:

При наличии рукоятки стеклоподъемника, проводится ее демонтаж.

Снятие ручного стеклоподъемника с задней двери Рено Логан

1. Обшивка аккуратно снимается с пистонов (лучше снизу вверх). Звуки щелчков говорят о том, что клипсы отсоединяются. Это нормально.

Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов.

Снятие задней обшивки двери на Рено Логан

Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.

Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого кольца немного в ту или иную сторону, откроется одна из основных металлических деталей, представляющая собой нечто вроде скобы. Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы.

Устройство более современной рукоятки стеклоподъемника со скобой

Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это недоразумение, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.

Однако, в старых моделях – выпущенных в промежутке 2005-2007 года, были установлены дверные ручки без этого механизма. В этих моделях, для снятия ручки достаточно лишь хорошенько потянуть ее на себя, но следует быть очень осторожными – у старых моделей элементы дверных ручек очень хрупкие и часто ломаются в процессе демонтажа. Поэтому, перед проведением ремонтных работ, в которых предполагается снятие обшивки с задних дверей на автомобилях 2005-2007 годов выпуска рекомендуется заранее приобрести зарекомендовавший себя клей и, на всякий случай, новую запчасть.

Подробнее о снятии обшивки задней двери с Renault Logan можете узнать из видео:

Установка динамиков двери на Рено Логан

Одной из самых частых причин, по которым снимают обшивку с дверей на «Renault Logan» является желание и возможность установить новую аудиосистему.

В модели 2014 года в передних дверях имеются стандартные пятидюймовые отверстия для монтажа динамиков. Они располагаются в переднем нижнем углу, чуть ниже рукоятки стеклоподъемника. Благодаря универсальным габаритам, устройство устанавливается без особых затруднений – исключением может стать ситуация, при которой возникают сложности с подключением проводов, которые не заведены в дверь. Чтобы установить динамик большего размера, потребуется особый переходник с прибором диагностики.

Отверстие под динамик в передней двери Рено Логан

Для работ потребуется:

• Переходник;
• Двойной провод – 1 м;
• Гофрированная трубка – 20 см.

Инструкция по установке выглядит следующим образом:

1. Через гофрированную трубку проводится подсоединенный провод, который был протянут через заводские отверстия в двери;
2. В двери устанавливается проводник, или же замыкаются необходимые контакты, соответствующие контактам штатных динамиков.

Заключение

Таким образом, были рассмотрены основные способы и нюансы снятия обшивки с дверей «Renault Logan», обозначена специфика старых моделей 2005-2007 годов и рассмотрены основные причины проведения данной операции. Было убедительно доказано, что по своему характеру, все проведенные работы недостаточно просты и доступны даже начинающим автомобилистам, не имеющим опыта в ремонтных работах или тюнинге.

Демонтируем карт водительской двери Logan 1

Теперь разберемся, как снять обшивку передней двери у Рено Логан 1. Для работы понадобится ключ TOPX Т20, Т27, плоская и крестообразная отвертки. На передней дверце у замочного привода сначала снимается внутренняя рукоять. Для замены рукояти замка потребуется ключ TOPX Т27.

Работа выполняется в следующем порядке:

1. У внутренней рукояти замка выворачивается крепежный винт.



2. Ручка вытягивается из соответствующего гнезда, затем отсоединяется от рычага приводной тяги и снимается.

   (ссылка на источник фото)

3. Декоративная решётка акустического динамика поддевается отверткой, снимается, преодолевая сопротивление фиксаторов.

   )

4. У динамика выкручиваются все 4 крепежных болта.
5. Динамик извлекается из гнезда, от него отсоединяется жгут проводов, после можно акустическую деталь можно удалить.
6. На подлокотнике выкручиваются крепежные винты.
7. То же самое проделывается на заднем дверном торце.
8. Карт отсоединяется от панели, преодолевая сопротивление пластиковых пистонов.
9. Из соответствующего отверстия выводится кнопка блокировки замка, и карт полностью снимается.

Имейте в виду, что все 11 клипс, удерживающие дверной карт, сменные.

Снятие обшивки задней двери Логан 2

Для работы понадобятся; плоская отвертка, нож, монтажная лопатка из пластика, ключи TORX T20 и T30. На левой, правой задней двери снятие и замена обшивки производится аналогично.

Последовательность действий следующая:

1. Если у Рено Логан 2 задний стеклоподъёмник механического типа, то от обивки нужно отжать розетку его рычажка. (ссылка на источник фото)
2. В полученный зазор нужно вставить плоскую отвертку или специальное приспособление, и с его помощью сдвинуть у ручки пружинный фиксатор. После этого рукоять можно вынуть.
3. У рукояти выкручивается крепёжный винт.
4. Край рукоятки поддевается отверткой или монтажной лопаткой, конструкция выводится из проема.
5. Поворачивая верх конец ручки, из втулки рычага выводится наконечник приводной тяги замка, после чего рукоять можно снять.
6. Винт крепления обивки выворачивается из подлокотника. Полотно поддевается по нижнему краю и отводится от панели, преодолевая сопротивление фиксаторов.
7. Обивка сдвигается вверх и удаляется.

Если Logan оснащен электрическими стеклоподъемниками, то нужно отжать фиксатор, отсоединить жгут проводов от выключателя стеклоподъемника.

Карт задней «калитки» Логана первого поколения снимается также, но ручка стеклоподъемника простоя стягивается.

Ремонт Renault Logan : Снятие и установка обивки передней двери

Обшивка аккуратно снимается с пистонов лучше снизу вверх.

Звуки щелчков говорят о том, что клипсы отсоединяются. Это нормально.

Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов.

Снятие задней обшивки двери на Рено Логан Реже возникают трудности при снятии рукоятки с дверей.

При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено. Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика.

При сдвижении этого кольца немного в ту или иную сторону, откроется одна из основных металлических деталей, представляющая собой нечто вроде скобы. Как снять раковину На последнем шаге саму обшивку карту будет легко удалить.

Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика.

Начните демонтаж с любого угла. Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось.

Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента.

Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты.

Снимаем обивку передней двери на автомобиле Рено Логан 1

Заменить их несложно. Демонтированная обшивка остается в повисшем состоянии.

Ухватившись пальцами за основание ручки с усилием тянем ее на. Либо срываем ее резким движением. Смысл процедуры — преодолеть сопротивление пластмассовых фиксаторов ручки, которые своими выступами входят в паз на валу стеклоподъемника.

Для снятия понадобится минимум инструмента и 30 минут времени.
