Работу проводим при ремонте и замене заднего бампера.

Работу выполняем с помощником. Снимаем задние фонари (см. Снятие заднего фонаря, замена ламп)

Снизу автомобиля…

…ключом Тоrx Т-20 отворачиваем четыре самореза нижнего крепления бампера. В колесной арке левого заднего колеса…

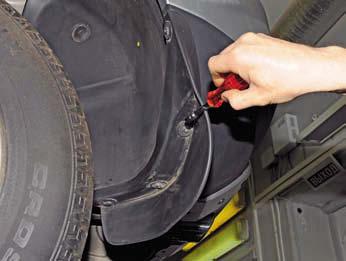

…головкой «на 7» отворачиваем четыре самореза крепления брызговика к бамперу…

…и снимаем брызговик заднего колеса. Аналогично снимаем брызговик правого заднего колеса.

Ключом Тоrx Т-20 отворачиваем саморез крепления бампера к кузову.

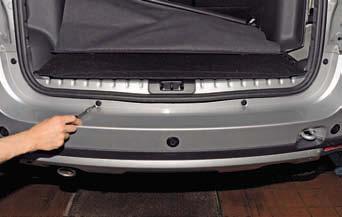

Аналогично отворачиваем саморез в арке правого заднего колеса. В нижней части проема багажного отделения…

…ключом Тоrx Т-30 отворачиваем четыре винта крепления бампера к кузову.

Преодолевая сопротивление фиксаторов, выводим правую боковину бампера из зацепления с пластмассовым фиксатором, закрепленным на кузове. Аналогичную операцию выполняем с левой стороны автомобиля. Аккуратно отводим задний бампер от кузова…

…и с левой стороны автомобиля разъединяем колодку жгута проводов датчиков заднего парктроника.

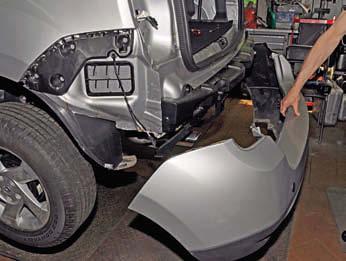

Снимаем задний бампер. Устанавливаем задний бампер в обратной последовательности.

Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Снятие заднего бампера»:

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Артикулы

Приводим обозначения деталей для машин первого поколения:

• 622230010R или 622231300R или 622236764R – кронштейн крепления, левая сторона;
• 622220011R или 622229216R или 622223926R – то же, правая сторона;
• 8200597650 или 6001549321 – держатель ПТФ правый;
• 8200597649 или 6001549322 – держатель ПТФ левый;
• 620220030R – бампер «под ПТФ»;
• 620220025R – бампер без отверстий ПТФ;
• 620931777R – абсорбер (пластиковый вкладыш).

Рекомендуем: Предохранители и реле Renault Logan

Конечно, у каждой из этих деталей есть фирменные аналоги:

• 620220025R – Api DC6000000-0000; Breckner BK71303; NPA NP513-07211;
• 620220030R – Api DC6000000-1000; NPA NP513-07212;
• 622230010R – ASAM 80133; NPA NP513-07235;
• 622220011R – ASAM 80132; NPA NP513-07236;
• 620931777R – Body Parts RNDUS10-240 (Тайвань).

Фирма ASAM – это поставщик компании Dacia. Ну а Breckner и NPA – известные бренды из Германии.

Уточнения для рестайлинга

Будем говорить о втором поколении кроссоверов. Обозначения будут следующими:

• 620224960R – бампер;
• 622229960R – правый кронштейн;
• 622239404R – левый кронштейн;
• 620931777R – абсорбер (наследуется от поколения I);
• 622542036R – нижняя решётка.

Аналоги найти трудно, так как речь идёт о новинке. Есть ещё пара артикулов:

• 623103564R или 623827948R – решётка радиатора в сборе (поколение II).

У последнего узла есть аналоги, но они отличаются от оригинала (тюнинг).

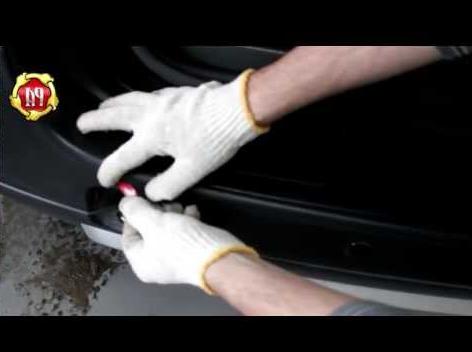

Как снять задний бампер на Рено Дастер: видео и фото демонтажа

NEW RENAULT DUSTER задний бампер, для чего нужна защита.

NEW RENAULT DUSTER задний бампер, для чего нужна защита.

Ключ Torx размером 20 мм Ключ Torx размером 30 мм Шестигранник, желательно отвертку, с насадкой 7 мм Для создания нормальных условий и раскручивания крепежных элементов без применения особых усилий необходимо, перед началом работ, произвести очистку авто от грязи. Если следовать видео- и фотоматериалам, работу следует начинать с левой и правой боковин, поскольку сопротивление защелок там достаточно малое.

Вам потребуются: ключи TORX Т20, Т 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2….

Под шляпки винтов подходит бита T Но в данном случае под каждым обозначением представлена одна деталь. Инструмент, который обязательно пригодится, включает в себя:

Это позволить сократить время избежать поломки хрупких частей. Весь узел удерживается на кронштейнах, обозначенных как 3 и 2. Инструмент, который обязательно пригодится, включает в себя:

После, последовательно перемещаются на центральную часть до момента полного снятия. Это основные аспекты того, как снимается непосредственно задний бампер.

Сложность состоит в том, чтобы не сломать крючки, которые итак являются достаточно ломкими деталями.

Для их сохранности следует правильно дозировать силу и не передавить пластиковые крепежные элементы при снятии. Трудности могут возникнуть и при раскрутке чересчур загрязненных и приржавевших крепежей.

Поэтому обойтись без ВД или другой антикоррозийной жидкости будет сложновато. После того, как все работы по монтажу и замене завершены специалисты рекомендуют воспользоваться такой вещью как накладка.

Это декоративная накладка на бампер, которая позволит его уберечь от разного рода повреждений. Заключение Демонтаж кузовного элемента с задней части Рено Дастер — процесс, где Вам не понадобиться солидная дополнительная подготовка или опыт выполнения подобных работ. Замена только кажется легкой на первый взгляд.

Для качественного и беспроблемного снятия следует предварительно изучить, имеющиеся фото- и видеоматериалы по правильной технологии демонтажа. Первые шаги по демонтажу Пистон отщёлкивают плоской отвёрткой. А когда брызговик снят, можно выкрутить саморез на подкрылке.

Он удерживает бампер деталь Не забудьте о том, что похожий саморез 13 находится снизу бампера. На втором шаге откручивают саморезы в багажнике, а также ослабляют винты снизу. Винты ослабляем, саморезы — откручиваем Два последних действия иллюстрирует наше фото.

Под шляпки винтов подходит бита T А T20 — это для саморезов. Крепление из пластика На кроссовере Рено Дастер снятие заднего бампера включает этапы: Нужно выкрутить крепёжные элементы 12 и 13 , ослабить винтовые зажимы деталь 9 ; От кронштейнов 2 и 3 пластик бампера отводят в сторону.

Как снять/поставить передний бампер на Рено Дастер

Далее предстоит наиболее трепетный этап работы — отсоединение бампера от кузова и высвобождение его пластиковых защелок из зацепления с ним. Если следовать видео- и фотоматериалам, работу следует начинать с левой и правой боковин, поскольку сопротивление защелок там достаточно малое.

Затем плавно переходят к середине, пока окончательно не будет произведен демонтаж. Трудность заключается в том, чтобы не повредить и без того хрупкие крючки.

Передний и задний бампер Рено Дастер (снятие и установка)

Установка бамперов Рено Дастер

Бампер на авто служит своеобразным буфером, защищающим от легких столкновений во время езды. Качественный материал изготовления этих деталей Рено Дастер обеспечивают безопасность владельцу машины на дороге.

Снятие бампера может понадобиться в случае его повреждения для замены на другой бампер либо иных ремонтных работ. В данной статье рассмотрим более детально процесс снятия и установки переднего/заднего бамперов. Рекомендуется делать эту процедуру с напарником для того, чтобы облегчить работу.

Как снять передний бампер

• Чтобы заменить передний бампер Рено Дастер, снимите подкрылки. Для этого убираем детали, установленные в арке. Снимаем обвес порога с помощью гайки. Откручиваем 7 саморезов, крепящих подкрылок. Затем выкручиваем гайку в арке и вынимаем пистоны. Защита арки снята.
• Следующий шаг – откручивание ключом для болтов «звёздочкой» болта внизу бампера.
• Снимите еще четыре болта, которые можно увидеть, открыв капот.
• Вопреки сопротивлению клипс из пластика, благодаря которым бампер прикрепляется к крыльям, отгибаем его от передней части авто.
• Рассоединяем два провода, ведущих к противотуманной фаре.
• Снимаем передний бампер.

Как снять задний бампер

• Отсоединяем брызговики и фонари сзади.
• При помощи ключа для болтов «звездочка» выкручиваем по четыре болта, которые находятся сверху и снизу бампера.
• В арке выкручиваем болт слева и справа.
• Преодолевая давление пластиковых клипс, отгибаем задний бампер.

Категории товаров, которые вам могут быть интересны на основании статьи «Передний и задний бампер Рено Дастер (снятие и установка)»:

Снятие и установка заднего обвеса

Снятие заднего бампера Рено Дастер проводят в следующем порядке:

1. Снимается лампочка подсветки номерного знака, и задние фонари. Предварительно автомобиль обесточивается, посредством отсоединения клеммы от аккумуляторной батареи.
2. Отворачиваются четыре винта, расположенные в верхней части буфера. Чтобы к ним получить доступ, нужно открыть крышку багажника.
3. В каждом подкрылке удаляются саморезы, которые крепят обвес, с помощью этого действия демонтируют брызговики.
4. Далее предстоит снять обвес с кузова автомобиля. Процесс начинают с левой и правой боковин, так как там защелки имеют наименьшее сопротивление.
5. Отщелкнуть крепления обвеса по центру, и окончательно снять бампер. С помощью отвертки с плоским наконечником, отщелкивают клипсы и удаляют пистоны.
6. Установка кузовной детали производится в обратном снятию порядке.

Важно! При замене заднего бампера нужно проявлять аккуратность, осторожность. Если небрежно выполнять действия, можно повредить заклепки, клипсы буфера. Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой.

Замена обвеса Рено Дастер операция, которую может выполнить любой водитель. Для ее осуществления понадобится запастись набором головок для ключа Topx, отвертками, раствором WD40. Рекомендуется выполнять работу вместе с напарником, таким образом можно аккуратно, быстро демонтировать, поставить обвес.

Рекомендуем: Как заменить колодки на Рено Логан

Основные моменты

Сначала производиться демонтаж задних элементов световой системы. Процедура выполняется легко: ослабляются винты, с помощью которых они крепятся к основанию, после чего фары без трудностей снимаются.

Главное — перед тем, как снять, надо отсоединить контакты электропроводки Рено Дастер, чтобы ее не повредить.

После чего используется ключ Torx размером 20 мм, которым снимаются крепежные элементы внизу заднего бампера. Четыре нижних крепежных болта равномерно распределены на бампере. Затем следует проверить область под брызговиками. Здесь используется шестигранник для выкрутки других четырех крепежей, на которых брызговик держится.

Опять воспользуемся ключом на 20. Используя его, отсоединяем винты, которые находятся по соседству с двумя брызговиками и, которые крепят задний бампер к кузову Renault Duster. Ключом Torx размером 30 мм производиться выкрутка 4-х болтов, которые расположены в задней части бампера, в непосредственной близости с датчиками парктроника.

Затем следует выполнить самый ответственный шаг — освобождение пластиковых защелок от бампера, с помощью который он фиксируется на кузове. Согласно фотографиям и видеороликам необходимо производить работы, начиная с левой стороны, а затем справой, так как уровень фиксации защелок здесь невысокий. После, последовательно перемещаются на центральную часть до момента полного снятия. Это основные аспекты того, как снимается непосредственно задний бампер.

Сложность состоит в том, чтобы не сломать крючки, которые итак являются достаточно ломкими деталями. Для их сохранности следует правильно дозировать силу и не передавить пластиковые крепежные элементы при снятии.

Трудности могут возникнуть и при раскрутке чересчур загрязненных и приржавевших крепежей. Поэтому обойтись без ВД-40 или другой антикоррозийной жидкости будет сложновато.

После того, как все работы по монтажу и замене завершены специалисты рекомендуют воспользоваться такой вещью как накладка. Это декоративная накладка на бампер, которая позволит его уберечь от разного рода повреждений.

Оригинал и аналоги

Если при замене многих узловых элементов чаще отдают предпочтение оригинальным деталям, то заводской задний бампер нередко заменяют на более дешевые аналоги. Связано это с тем, что внешние детали кузова отчасти несут декоративную функцию. Поэтому к качеству таких компонентов предъявляют менее жесткие требования. При этом нужно понимать, что купив оригинал, можно получить деталь, размеры и разъемы которой в точности совпадут с конструкцией автомобиля.

Французский производитель устанавливает на Duster различные бамперы. Тип детали и, соответственно, артикул, определяются текущей комплектацией кроссовера. В начальной модификации используется бампер с номером 850229613R.

В более дорогой версии устанавливается деталь с артикулом 850220171R.

На переднеприводной комплектации без и с радаром используются различные бампера (оригинальный номер 850220033R и 850228583R соответственно). На кузов полноприводного кроссовера устанавливается компонент с артикулом 850229219R или 850227892R.

Пластиковые накладки на бампер выпускаются под номерами 850700752R и 850701407R. Артикулы также отличаются между собой, если деталь дополняется кронштейном и абсорбером.

Схожие расхождения наблюдаются, когда речь заходит об аналогах. Модели с пластиковой накладкой, устанавливаемые на все модификации, за исключением максимальной, выпускаются под следующими артикулами:

• BLIC 5511-00-1305970P;
• PULO P2-DA-DUS1BS;
• DIEDERICHS 4560058;
• SCHLIECKMANN 779608;
• VAN WEZEL 1555509.

В максимальной комплектации Дастера используется аналог заднего бампера с пластиковой накладкой под номером SAT ST-RND1-087-A0. Модель с адсорбером имеет артикул SAT ST-RND1-087R-0. Если используется кронштейн заднего бампера Renault, то необходимо приобретать аналоги с аналогичным номером, отличающимся только цифрвами на конце: 087B-1 или 087B-2.
