Штатная автомобильная оптика не всегда позволяет водителю комфортно управлять автомобилем. Погодные условия, которые невозможно предусмотреть, снижают видимость на дороге, иногда приближая ее к нулю в сильный туман, снегопад.

Дополнительные фары ближнего света помогут сделать поездку безопасней и комфортней в ночное время, улучшат видимость во время дождя и тумана, сделают внешний вид авто боле стильным. Установка дополнительного освещения сможет заменить штатную работу дневного света или ходового огня, что сократит расход аккумулятора.

Классификация по типам

Дополнительные фары, как и штатные комплектации, имеют определенные классы в зависимости от типа рассеивания потока и яркости:

1. Ближние огни. Используются вместо оборудования дневного света в светлое время суток при нормальной прозрачности атмосферы. Не позволяют освещать дорогу во время тумана за счет короткого параметра рассеивания светового пучка.
2. Противотуманные фары могут излучать световой поток белого или желтого цвета, не отражающегося от частиц воды. Используются, если видимость в дневное время снижается до 50 метров.

Дополнительная оптика, которая комплектуется только галогенными лампами, имеет международную маркировку Н.

1. Фонари дальнего света имеют два типа рассеивания лучевого потока: узкой тоннельный свет может осветить дорожное полотно на расстоянии 350 метров. Рассеивающий свет имеет круговое освещение, хорошо освещает обочину и одновременно слепит встречных водителей.
2. Прожекторы. Дополнительный дальний свет актуален при езде на опасных участках дороги, на пересеченной местности.
3. Дополнительные фонари. Используются на спецтехнике, иногда устанавливаются на внедорожники.

Фары от МТЗ

Минский тракторный завод выпускает штатные и дополнительные фары для установки на легковой транспорт. У модели «Европейский луч» качественная сборка и простой монтаж. Стандартно используется круглая форма оптики. Модельный ряд:

• светоотражатели;
• фонари трехсекционные;
• противотуманные (на легковой транспорт);
• фары головного света на МАЗ;
• светодиодные рассеиватели;
• на МТЗ прямоугольные с решеткой.

Галогеновые фары

Галогеновая представляет собой модифицированную лампу накаливания, где в колбе присутствует газ под давлением. Благодаря этому свечение нити увеличивается на 300% в сравнении с обычной вольфрамовой.

У галогеновых дополнительных фар дальнего света есть свои преимущества и недостатки:

• низкая себестоимость;
• большой выбор на рынке;
• стандартно яркий пучок света;
• срок эксплуатации до 1000 часов;
• высокая энергопотребляемость;
• неустойчивость к вибрациям (не рекомендуется устанавливать на внедорожники).

Ксеноновые фары

Ксеноновые, или газозарядные, лампы не имеют нити накаливания, в отличие от галогенных. Свечение дает ксенон, который находится под давлением после нагрева специальной пластиной.

Биксеноновые фары устанавливаются как оптика дальнего и ближнего света, дают пучок света высокой яркости и имеют в конструкции линз систему самовыравнивания, которая направляет пучки света вниз, защищая водителей встречного транспорта от ослепления. К преимуществам ксеноновых фар относят:

• низкое потребление энергии (до 35 Вт);
• высокая яркость;
• срок непрерывной эксплуатации до 2000 часов.

Включение фар установленных на “люстре”

Приходится часто видеть, что в подготовленном автомобиле с проработанными техническими решениями и их грамотной реализацией, мало внимания уделяется освещению. И речь идет не только о типе выбранных фар, но и о способе их подключения. Давайте не будем разбирать многообразие существующих вариантов, а сосредоточим свое внимание на оптимальном решении, подходящим для большинства задач. Предложенный вариант основывается на возможностях переключателей Hella и предусматривает максимальное количество фар. Исходя из этого, вы можете, принять это решение как есть или вычеркнуть ненужные компоненты. Определение терминов. Говоря о багажнике, подразумевается любое доступное крепление фар на крыше автомобиля, в том числе и экспедиционный багажник. Кронштейн запасного колеса – любое изделие, в том числе и задний бампер на котором может быть размещена дополнительная фара заднего хода. Для управления “люстрой” предлагаем выделить четыре основных зоны: 1. Задний свет 2. Диагональный и боковой свет (слева) 3. Фронтальный свет 4. Диагональный и боковой свет (справа)

Соответственно размещение фар будет выглядеть следующим образом:

Задний свет

На кронштейне запасного колеса установлена одна галогеновая фара, обеспечивающая освещение в городских условиях на парковках, стесненных дворах и тому подобных случаях. Галогеновые лампы не бояться частых включений и мгновенно выходят на рабочую яркость, т.е. включив фару можно сразу начать движение. По краям багажника под углом 25-30° от оси автомобиля две ксеноновые фары. Для маневрирования в сложных условиях, на пересеченной местности и в лесу. Частое включение ксеноновых ламп существенно сокращает срок их службы, да и яркое освещение задней полусферы в городских условиях требуется крайне редко.

схема подключения

Диагональный и боковой свет (слева)

С фронтальной части багажника как можно ближе к краю, устанавливается фара под углом 35-45°. Эта фара отвечает за освещение диагонали слева. Очень важный момент, на который рекомендуем обратить особое внимание. Диагональный свет очень важен, т.к. на скорости позволяет вам вовремя сориентироваться и заметить необходимый съезд или препятствие. Использовать на скорости боковой свет практически невозможно, т.к. угловая скорость освещенных предметов будет на столько высока, что вы попросту не успеете их рассмотреть. С этой же стороны багажника устанавливаться вторая фара, но уже под углом 90°, это и будет боковой свет, который помогает ориентироваться на небольшой скорости и дает возможность рассмотреть необходимые детали, например “точку”.

схема подключения

Фронтальный свет

Две фары строго по фронту багажника отвечают за освещение рельефа и вертикальных препятствий.

схема подключения

Какие лампочки выбрать

Выбирая дополнительное освещение, определяют тип необходимой оптики и порядок ее использования. Дополнительные огни ближнего света не устанавливаются, если штатная конструкция дает максимально допустимое освещение.

Согласно действующим нормам, максимальная сила света, излучаемая одновременно всей оптикой автомобиля, не может превышать 225 000 кд (ведущее число до 75).

1. Галогенные лампы будут уместны при слабом штатном освещении.
2. Ксеноновые прожекторы подойдут, если машина часто передвигается по бездорожью, во время непогоды.
3. Светодиодное сокращает штатное энергопотребление и улучшает вид авто.

Устанавливать самоделку в гараже можно на модульную балку, в штатные места оптики, монтировать в бампер.

Hella

Немецкий производитель автомобильной оптики, компания Hella производит осветительные приборы и электронные системы для автомобилей и промышленных помещений. С 2012 года компания сотрудничает с китайским производителем Baic. Приобретая оборудование дополнительного дальнего света, обращают внимание на международную маркировку. Преимущества комплекта Hella:

• наличие всех монтажных крепежей;
• дополнительные заглушки;
• электропроводка для полного подключения;
• высокое качество сборки;
• подробная инструкция на русском.

К недостаткам дополнительной оптики от Hella относят высокую стоимость набора.

Вся оптика Hella имеет класс защиты IP (International Protection): они водонепроницаемы, защищены от проникновения (антивандальные).

Wesem

Польская компания Wesem производит оптические системы для сельскохозяйственной техники. В модельном ряду: доп фары дальнего света, дневные фонари и пр. Изделия отличаются пружинным крепежом главной лампы, встроенными регуляторами положения, элементы изготавливаются из пластика, рассеиватель стеклянный. К дополнительным преимуществам относят:

• оптика работает по технологии свободных полей, имеет высокие показатели яркости;
• усиленный корпус;
• высокое качество комплектующих и сборки;
• дополнительные фонари ближнего света могут заменить штатные.

Sirius

Китайский производитель Sirius, чья оптика для авто отличается качеством используемых материалов, популярен на бюджетном рынке. Ксеноновые и галогеновые конструкции отличаются удобством монтажа, большим выбором размера, формы и яркости.

Освар

Российская компания Освар (г. Вязники) выпускает автомобильную оптику с 1969 года. В модельном ряду более 500 наименований, среди которых доп фары ближнего света на легковые автомобили. Продукция завода — одна из наиболее часто подделываемых в РФ. Для проверки товара на официальной странице компании можно установить оригинальность через номер кода защитной наклейки. Отличительные черты оборудования:

Skoda Yeti › Бортжурнал › Установка и подключение дополнительного дальнего света

Поскольку выбранные мною фары очень легкие и небольшие, то я решил поставить их на радиаторную решетку. Она достаточно жесткая, и при проведении примерки я получил нужный результат — не выступают за габарит авто. Для крепления фары были использованы прямоугольные «шайбы» из толстого алюминия. Они в паре с опорной площадкой образовали эффективный зажим который и держит фару на решетке. При этом, для параллельности стягиваемых плоскостей шайбы и площадки пришлось срезать дремелем часть двух вертикальных ребер.

Как установить

Правильный выбор и установка дополнительных фар зависит от класса автомобиля и требуемых показателей освещения. Рекомендуется запомнить обозначения международной маркировки (нанесены на корпус фары либо указаны в паспорте):

• С – ближний свет;
• R – дальние огни;
• B – противотуманка;
• S – лампа-фара;
• PL –рассеиватель пластиковый.

Выбирая место под крепление фары, рекомендуется для настройки оборудования использовать штатные линии электропроводки:

1. На предусмотренные посадочные места на переднем бампере. В этом случае установка светодиодных фар на автомобиль предполагает полную замену штатной оптики.

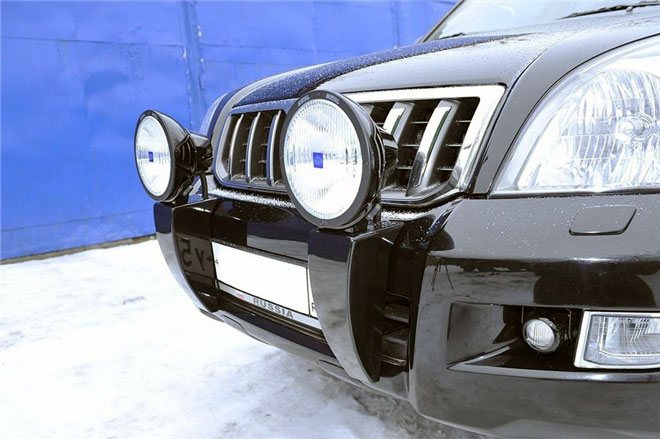

2. Монтаж на решетку радиатора. Используется кронштейн крепления дополнительных фар. Чаще всего установка ДХО на радиатор используется на внедорожниках и микроавтобусах.
3. Верхние стойки. При монтаже допускается использовать крепежи багажника.
4. Монтаж прожектора на рейку багажника или дополнительный модуль.

После монтажа производится настройка оптики в соответствии с установленными требованиями.

Допускается только автономное подключение противотуманных фар. Работа оптики не должна зависеть от работы главного и дополнительного освещения.

Правила установки дополнительных фар ближнего света

Говоря о том, какие дополнительные фары ближнего света лучше поставить на автомобиль, большинство экспертов рекомендуют выбирать продукцию таких брендов, как Epistar или CREE, например. Их должно быть не менее двух, и лучше всего, если для установки вы используете багажник автомобиля. На нем можно разместить до восьми светодиодных приборов.

Кроме того, установка дополнительного ближнего света может осуществляться на специальные рейлинги или на силовой бампер. Причем для бампера подойдут водонепроницаемые светодиодные модели.

Схема подключения дополнительных фар через реле

В первую очередь нужно изучить схему подключения фар через реле, изображенную ниже. Именно в таком порядке должны подводиться провода, нельзя ничего путать, так как свет работать не будет.

Именно этот вариант проще всего реализовать, все просто и по силам даже неопытным мастерам.

В видео очень просто объясняется подключение дополнительных фар.

Подготовка

Так как дополнительные фары чаще всего включаются вместе с габаритами, нужно продумать, где лучше подключиться к бортовой сети. Подойдет подсветка панели или любая другая удобная точка. Это позволит исключить включение фар без габаритов, что важно по Правилам дорожного движения.

Также стоит подобрать место для расположения реле. Тут надо исходить из удобства, а также обеспечения надежного крепления. На реле не должна попадать влага. Чаще всего его ставят под панелью приборов в салоне или в защищенной части моторного отсека.

Если в блоке реле есть свободное место, можно установить элемент туда.

Необходимо заранее продумать, где и как будут прокладываться провода. Они не должны торчать или висеть на виду. Лучше крепить их к штатной проводке и протягивать так, чтобы исключить повреждение в процессе эксплуатации машины.
