Упаковка и комплект поставки

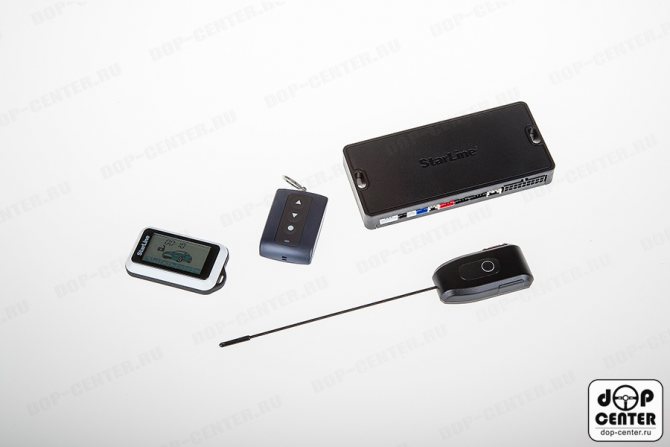

Что внутри:

• две инструкции по установке и эксплуатации;
• памятка пользователя и гарантийный талон;
• основной брелок с обратной связью и ЖК дисплеем;
• центральный процессорный блок;
• дополнительное реле с колодкой (3шт.);
• дополнительный брелок;
• модуль приемопередатчика (трансивер);
• основной кабель с 18-ти контактным разъемом
• кабель подключения 2CAN интерфейса;
• кабель для подключения входов автосигнализации;
• кабель подключения приемопередатчика;
• светодиод;
• провод концевика капота;
• переходник для подключения дополнительных датчиков;
• сервисная кнопка;
• концевой выключатель капота.

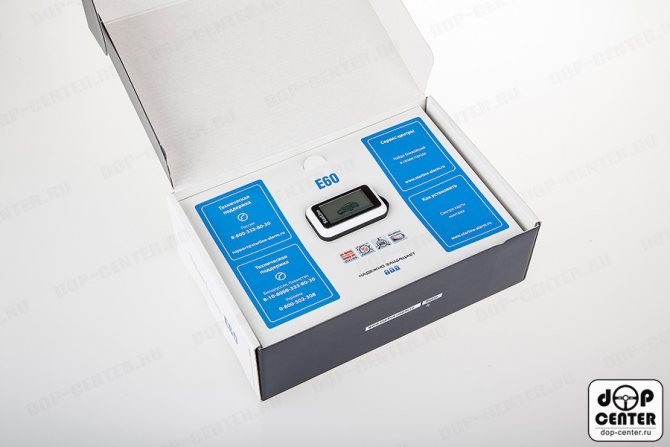

Брелок современного вида красуется сразу после открытия коробки, под ним два блока. В левом — необходимая проводка, в правом — основные элементы системы.

Что лучше Старлайн А93 или Е90

На рынке представлено несколько моделей сигнализации Старайн в данной ценовой категории. Основные отличия между вариантами Старлайн Е90 и А93 заключаются в конфигурации брелка, а по функционалу системы являются практически идентичными.

Есть еще несколько различий: к примеру, в Е90 для ЦЗ установлены силовые замки, а в А93 – реле. Первый вариант работает тише, второй – точнее. Еще одной особенностью является наличие функции Slave у системы Е90. В этом случае основной брелок имеет возможность авторизации, а, следовательно, большую степень защиты.

Описание работы системы

Канал обмена информацией между центральным блоком и брелоками защищен так называемым диалоговым кодом. При обмене данные многократно пересылаются между компонентами системы с использованием индивидуальных ключей шифрования длиной 128 бит. Такой способ недоступен для взлома ни одним существующим на данный момент кодграббером. Проблемой загрязненности эфира радиопомехами страдают многие крупные города, не все сигнализации справляются в таких условиях. Использование E60 в мегаполисе будет весьма комфортным, для передачи данных служит узкополосный трансивер, который работает на 128 каналах.

Безопасности в эксплуатации придают и пара режимов:

• Режим иммобилайзера. Двигатель блокируется через 30 секунд после выключения зажигания.
• Режим антиограбления. Он предотвратит несанкционированный захват автомобиля во время движения. При открытии двери будет заблокирован двигатель и включены постоянные сигналы сирены.

СтарЛайн может и сэкономить денег, известно, что после активного использования нагнетатель турбо-мотора нужно остужать, гоняя его на холостых оборотах. Функция турботаймера в Е60 продлит жизнь агрегата. Сама сигнализация тоже не лыком шита, спокойно работает в диапазоне температур от -50 до +80 градусов Цельсия.

• Как поставить на автозапуск старлайн. Пользуемся с удовольствием!

Для самых требовательных клиентов специалисты предусмотрели специальные гибкие каналы Flex. Они позволяют запрограммировать требуемые временные параметры импульсов для реализации, например, складывания зеркал, срабатывания стеклоподъемников на закрытие, подъема рулевой колонки и т.д., после снятия и постановки на охрану.

Схема подключения сигнализации Старлайн Е90 с автозапуском

Для установки сигнализации Starline E90 на авто потребуется:

• набор ключей с накидными головками;
• дрель со сверлами;
• набор для пайки: паяльная лампа, канифоль, олово и т.д.;
• термоусадочные трубки, изоляционная лента.

Есть несколько основных моментов, которые следует учесть во время монтажа, неважно, производится установка на ВАЗ или Nissan Terrano.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигателя необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.

Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.

• Как сбросить настройки сигнализации старлайн а 93

Сервисная клавиша Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.

Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП, потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

Сначала монтируются все узлы, а затем система подключается согласно схеме, указанной далее. Питание осуществляется по двум основным проводам:

• черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
• красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания;

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

• красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
• провод синего цвета подключается к педали тормоза;
• желто-черный кабель присоединяется к кнопке старта;
• желтый и зеленый контакт остаются незадействованными.

• красный провод подключается к батарее;
• желтый кабель к системе зажигания;
• зеленый – к выходу АСС;
• синий является дублирующим;
• черно-желтый контакт подсоединяется к стартеру.

Центральный процессорный блок и модули

Современные разработки СтарЛайн позволили изготовить центральный процессорный блок, вмещающий в себя компоненты, которые ранее были раздельные, занимали много места и требовали большего времени для поиска мест установки и монтажа. Блок имеет так называемую модульную архитектуру системы, она позволяет оптимизировать систему по пожеланиям владельца. Сюда уже встроен трехосевой датчик движения, он подает сигнал при попытке эвакуации, буксирования или поддомкрачивания. А дополнить сигнализацию можно:

• 2CAN-модулем. Для ускорения и упрощения монтажа на любых современных автомобилях. Будучи подключенным сразу к двум цифровым шинам автомобиля, он будет выбирать из них лишь необходимую информацию. Модуль позволит реализовать интересную функцию Slave. В ней постановка и снятие с охраны автомобиля будет осуществляться при помощи родного ключа или кнопки. И штатная сигнализация, и СтарЛайн при этом будут работать синхронно. Всё это позволяет в полной мере реализовать потенциал охранного комплекса.
• GSM/GPRS-модулем. С его помощью управление безопасностью автомобиля может происходить из любой точки земного шара в зоне покрытия сети GSM. Установив приложение на смартфон под управлением Android OS или iOS, простым нажатием интерактивных кнопок, Вы будете контролировать систему. А позвонив на её номер, можно управлять функциями и режимами, настраивать их.
• GPS-модулем. Он позволит максимально точно определять координаты Вашего автомобиля, показать его местоположение на Яндекс картах.

Сам блок не подает никаких характерных звуков при работе и тревожных срабатываниях, что затрудняет его поиск при попытке несанкционированного демонтажа.

Настройка брелка сигнализации

После установки автосигнализации Старлайн Е90 можно приступить к настройке пользовательских функций. Все они выполняются через брелок, соответственно, потребуется привязка пульта. Для того, чтобы привязать брелок, необходимо войти в режим записи. Для этого потребуется выключить зажигание и семь раз нажать сервисную клавишу Valet.

Данная клавиша расположена в местах, скрытых от глаз злоумышленников. Потребуется проверить: карманы дверных карт с внутренней стороны, центральный тоннель между передними сиденьями, пространство вокруг рулевой колонки и педального узла. Место под декоративной крышкой передней панели возле блока предохранителей.

Необходимо нажать сервисную кнопку Valet семь раз, после чего включить зажигание. Автомобиль издаст семь звуковых и световых сигналов, подтверждающих переход в нужный режим. На брелке нужно зажать первую и вторую кнопку вплоть до мелодичного сигнала пульта. Аналогичным образом можно привязать запасной брелок, главное чтобы интервал между действиями не превышал пяти секунд. Выход из режима настроек осуществляется путем выключения зажигания, после которого автомобиль трижды моргнет фарами.

Как выставить время

• на брелке необходимо нажать и держать четвертую клавишу вплоть до длительного, а потом до короткого сигнала;
• теперь на экране необходимо выбрать функцию 1, а потом еще раз нажимаем четвертую кнопку;
• далее следует настройка года, затем месяца и числа, а после включаются часы. При помощи второй кнопки данное значение увеличивается, а при помощи первой – уменьшается. Выставляем нужный параметр, а после переходим к настройке минут и аналогично корректируем данный показатель. Чтобы убрать режим настройки ничего делать не надо – выход и запоминание параметров произойдет автоматически спустя пять секунд.

Настройка чувствительности датчика удара

Сигнализация оснащена двухуровневым датчиком удара, включающимся при повреждении авто или попытках взлома. Если он срабатывает слишком часто, значит необходимо настроить чувствительность. Для этого потребуется добраться до самого датчика и осуществить регулировку. Прибор крепится вблизи передней стойки, как правило, до него можно добраться без особых хлопот. Регулировка чувствительности осуществляется при помощи стандартной отвертки (на корпусе датчика расположены два регулирующих винта). Их необходимо поворачивать, одновременно постукивая по кузову машины для определения оптимальной чувствительности.

• Как настроить сигнализацию Starline A93

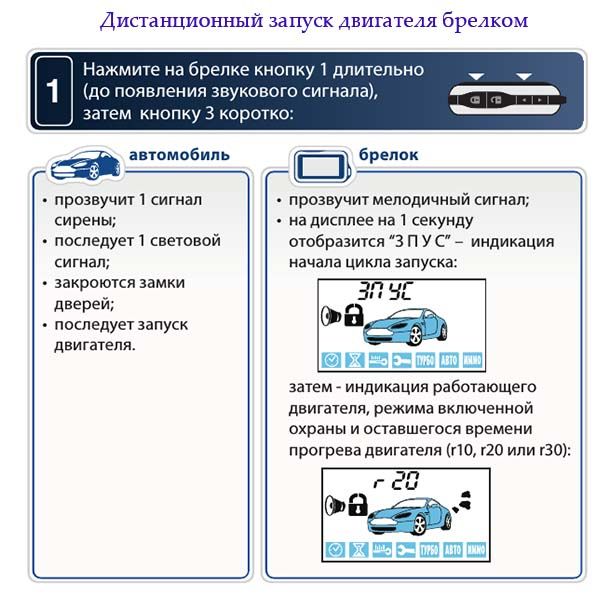

Дистанционный запуск двигателя

Автосигнализация позволяет заводить мотор дистанционно, прогревая его как раз к приходу владельца. Есть несколько способов провести автозапуск, однако во всех случаях автомобиль должен быть закрыт, зажигание выключено, включена нейтральная передача, а ручной тормоз – затянут.

Можно запускать машину автоматически, спустя определенный промежуток времени. Для этого необходимо установить курсор на иконку песочных часов, а затем нажать первую клавишу. При этом автомобиль один раз моргнет фарами. Каждое последующее нажатие позволяет выбрать требуемый промежуток времени (с шагом два часа). Длительное нажатие первой кнопки подтверждает активацию.

Также доступен автозапуск по температуре. Выбираем на пульте иконку с пиктограммой градусника, затем один раз нажимаем первую кнопку. Ждем подтверждения со стороны авто, затем короткими нажатиями выставляем требуемое значение, варьируя его в промежутке от 3-х градусов до -27-ми. Длительно нажимаем первую клавишу для подтверждения выбора.

Можно запрограммировать авто на автоматический пуск в требуемое время суток. В этом случае курсор устанавливается на пиктограмму часов, а затем нажимается первая кнопка. На экране должен загореться символ колокольчика, подтверждающий активацию функции.

Как открыть багажник

У сигнализации Старлайн Е90 имеется дополнительный канал, позволяющий запрограммировать различные второстепенные функции. Одной из них является дистанционное открытие багажника непосредственно с брелка. Для активации этой опции необходимо нажать на брелке вторую кнопку длительно, а затем первую клавишу коротко. После этого автомобиль и брелок издадут по три звуковых сигнала, а отсек багажника разблокируется.

Как включить звук на брелке

Для более удобного управления сигнализацией в тихое время суток, предусмотрено включение и выключение звуковых оповещений от брелка. Перейти в режим настройки можно следующим образом:

• необходимо нажать и удерживать четвертую кнопку до одного длительного и двух коротких звуковых сигналов;
• после этого нужно выбрать функцию №4, где нажатиями третьей и второй клавиши выставить требуемый параметр (Груб., Слаб. Или Вибр.).

Однако, заводскими настройками не предоставляется возможность отрегулировать громкость сирены.

Брелоки

Основной брелок оснащен обратной связью и ЖКИ с синей подсветкой, его задняя крышка прорезинена, она не даст соскользнуть с гладких поверхностей. Антенный модуль имеет внутреннее расположение. Дисплей покажет причины срабатывания по 10 зонам охраны, а легко читаемые пиктограммы на нем — текущий режим работы. Срабатывания будут сопровождаться звуковой мелодией и вибрацией. Их историю можно тут же просмотреть. В случае потери двусторонней связи с автомобилем, которая может являться признаком глушения сигнала, брелок также подаст сигнал.

Основной диалоговый брелок имеет типичное для СтарЛайн расположение кнопок. Раздельные для открытия и закрытия, оставшиеся — для управления сервисными функциями сигнализации. Дополнительный брелок тоже является диалоговым. Его кнопки дублируют нажатия соответствующих кнопок основного.

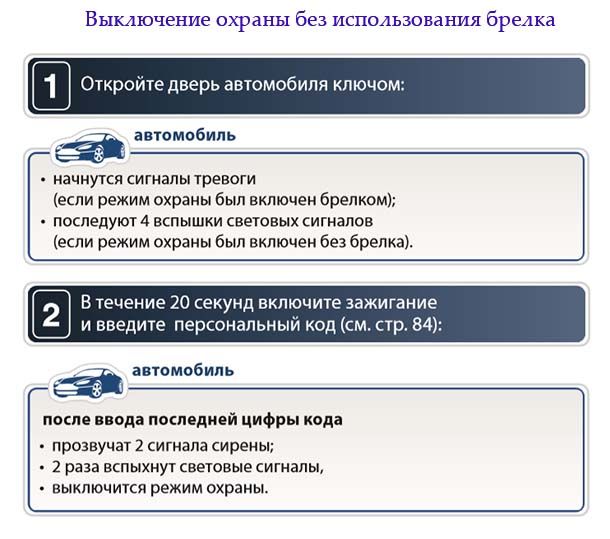

Как отключить сигнализацию

В случае если пульт утерян, предусмотрено аварийное отключение сигнализации. Владелец авто должен открыть дверь авто при помощи ключа. Далее, не более чем через 20-ть секунд, включить зажигание и нажать сервисную кнопку три раза – так автомобиль перейдет в особый режим. Снова выключить зажигание – если все прошло успешно, то автомобиль два раза издаст звуковой сигнал.

Если выбран режим аварийного отключения путем ввода персонального кода, алгоритм действий иной:

• дверь открывается ключом;
• за 20 секунд включается зажигание, а сервисная кнопка валет нажимается количество раз, равное первой цифре кода;
• теперь зажигание нужно заглушить. Если код двузначный, то процедура повторяется, только кнопку Valet нужно нажать уже другое количество раз (равное второй цифре кода). Если код трехзначный – то следует и третий этап.

• Все о автосигнализации Старлайн А39 с инструкциями по установке и эксплуатации

Выводы:

Современная, отлично защищенная от взлома и радиопомех, недорогая сигнализация, которая обладает очень серьезным потенциалом по расширению возможностей и усилению безопасности. Её гибкие каналы управления позволят реализовать самые необычные задачи. Подойдет для любых современных автомобилей,

Данная услуга оказывается в техцентрах:

+7 (доб. 2) —> Доп-Центр – Фили (ЗАО), ул. Промышленный пр. д. 3б.Тел.: +7 (495) 363-40-07 (доб. 3)Доп-Центр – Перово (ВАО, ЮВАО), ул. Кусковская д.16АТел. (доб. 4)Доп-Центр – Кантемировская (ЮАО), ул. Кантемировская д.65 стр.12Тел. (доб. 5)Доп-Центр – Котельники (ЮВАО), ул. Привольная, д. 70, к. 1Тел.: +7 (495) 363-40-07 (доб. 6)Записаться сейчас!Используемые источники:

Особенности запуска мотора автомобиля с брелка

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Для осуществления успешного запуска силовой установки с брелка должны быть выполнены следующие условия:

• зажигание выключено;
• капот закрыт;
• машина находится на ручном тормозе и его запуск не приведет к движению.

В случае с автомобилями, оборудованными механической коробкой передач, должна быть предварительно выполнена процедура программной нейтрали. В противном случае поставить на автозапуск машину не получится. Дистанционный пуск можно произвести длительным нажатием кнопки «1». Заглушить машину с брелка можно нажатием кнопки «1» длительно и кнопки «4» коротко.

Кнопка «1»

Периодический автозапуск

Для того, что бы включить периодический автозапуск, должна быть выполнена следующая инструкция:

1. Установить курсор на экране брелка на пиктограмму .
2. В течении непродолжительного времени нажать на кнопку «1», изображенную на рисунке ниже.
3. Дождаться одного светового сигнала автосигнализации. На брелке при этом прозвучит мелодичный сигнал. На протяжении четырех секунд дисплей будет информировать о периоде автоматического запуска.
4. Короткое нажатие на «1» позволяет настроить время автозапуска. Каждое нажатие продлевает цикл на 2 часа.
5. Длительным нажатием «1» выбранный период будет активировано. По умолчанию время прогрева мотора составляет 10 минут.
6. Отключить автозапуск можно выбрав и нажав на «1».

Отображение информации об успешной активации периодического прогрева

Причины по которым автозапуск не работает и способы их устранения

Частой причиной почему не работает автозапуск является отсутствие или неправильная установка модуля обхода иммобилайзера. При этом также не возможен и дистанционный запуск двигателя. Если автозапуск прежде нормально работал, то причина отсутствия включения двигателя может быть в расположении ключа обходного блока.
