Любой современный автомобиль оснащается штатным бортовым компьютером – устройством, позволяющим получить основную информацию о функционировании всех узлов и механизмов транспортного средства. Кроме того, бортовой компьютер позволяет управлять дополнительными опциями авто, такими как мультимедийный центр, кондиционер или же подогрев стекол и сидений.

Некоторые модели автомобилей (как правило, базовые версии авто), или же устаревшие автомобили, в своем оснащении не имеют бортового компьютера. В статье пойдет речь о том, как самостоятельно установить это высокотехнологичное многофункциональное устройство на транспортное средство.

Бортовые компьютеры различаются по предназначению, отчего напрямую зависят и характеристики этих устройств. При выборе БК необходимо учитывать цели использования, и лишь после выбора «области» применения устройства, можно переходить к изучению характеристик моделей.

Для такспарков и служб такси на этом сайте можно скачать программу для печати и учета путевых листов такси, а так же всех необходимых журналов по БДД.

Характеристики

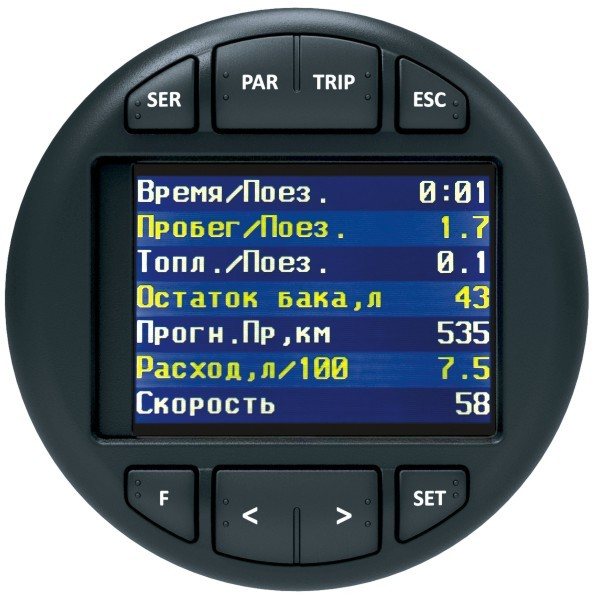

БК делятся на универсальные и узконаправленные. Устройства первого типа, определяют географические координаты, могут воспроизводить мультимедийные файлы и имеют возможность подключения к интернету. Что касается узконаправленные бортовых компьютеров, то их областью применения является диагностика транспортного средства, управление электронными системами авто, а также построение маршрута движения транспортного средства.
Что касается характеристик, то они полностью зависят от разновидности устройства. Так, универсальные БК, малопригодны для проведения диагностики транспортного средства, ну а узконаправленные, к примеру, предназначенные для построения маршрута движения авто, не подходят для загрузки и воспроизведения мультимедийного контента.

Важно! В зависимости от разновидности бортового компьютера, те или иные характеристики устройства, играют важную роль. Например, разрешение и диагональ экрана важны для мультимедиа файлов, или же просмотра карт при составлении маршрута. Ну а наличие огромного числа опций для управления электронными системами автомобиля, подойдут для узконаправленных бортовых компьютеров.

Обзор бортового компьютера ВАЗ 2112-2110

Бортовой компьютер ВАЗ 2110 (подробная инструкция по установке)

Особенности моделей

Как упоминалось ранее, модели бортовых компьютеров различаются, в зависимости от области их применения. Так, узконаправленные подразделяют на:

• Маршрутные компьютеры

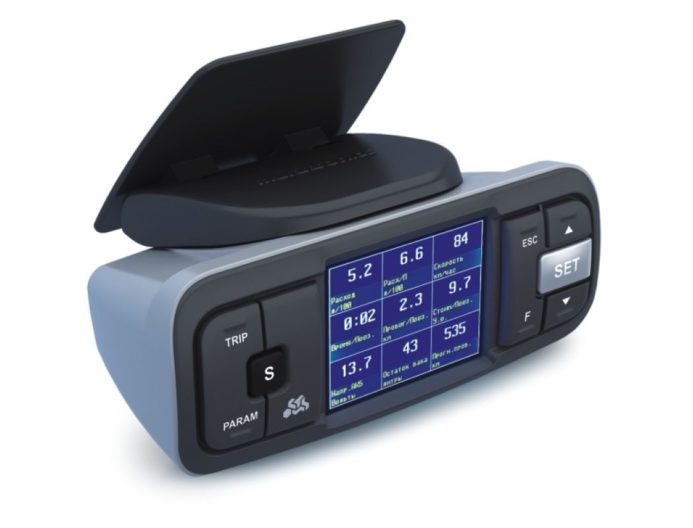

Бортовые компьютеры данного типа, позволяют проложить маршрут движения транспортного средства. К особенностям устройства можно отнести возможность автоматически определять координаты, и полноценный функционал навигатора. Из дополнительных показателей, можно отметить информацию о скорости передвижения, расходе топлива и погоде «за бортом».

• Управляющие компьютеры

Рассчитаны на управление электронными системами. Позволяют вручную регулировать работу, начиная от топливных заслонок силового агрегата, и заканчивая системой «климат-контроль».

• Диагностирующие компьютеры

Устройство также носит название сервисного компьютера. Оно предназначено для поиска неисправностей транспортного средства. Важно отметить, что диагностический бортовой компьютер, встречается довольно редко. Функциями этого устройства, могут оснащаться универсальные бортовые компьютеры. Что касается функций сервисного БК, то к ним относят: Контроль состояния устройств электрообеспечения транспортного средства. Позволяет выявить такие проблемы как замыкания, перенапряжение, неисправность датчиков и осветительных приборов авто, утечки электрического тока. Мониторинг износа тормозных колодок и дисков. Мониторинг уровня масла и охлаждающей жидкости. Диагностика работоспособности всех систем транспортного средства. Реализована возможность сохранить полученные данные.

Важно! Кроме вышеперечисленного, устройство способно хранить сведения о возникновении тех или иных неполадок. После, на основе информации, формируется особый отчет, в котором предоставлены сведения о работоспособности систем транспортного средства, также в отчете даны рекомендации по системам, требующим ремонта.

Нюансы выбора борткомпьютера

При выборе БК, учитывают ряд факторов:

• Марка блока управления.

В зависимости от модели БУ, нужно выбирать и соответствующий бортовой компьютер (БК, совмещает работу с БУ).

• Тип силового агрегата.

В зависимости от того, какой двигатель установлен на автомобиле, зависит и выбор БК. Так, карбюраторные моторы, практически не имеют подходящих БК, для дизельного движка, уже можно найти некоторые БК, а для инжекторных версий моторов, предоставлен самый обширный выбор бортовых компьютеров. Стоит отметить, что производители авто с инжекторным двигателем, подготавливают место для установки и подключения БК, правда, само устройство в комплект не входит.

• Область применения бортового компьютера.

Еще перед покупкой, надо определиться, в каких целях будет использоваться устройство. Если аппарат будет показывать температуру «за бортом», расход топлива и показатели экономии, и пробег, то можно приобрести дешевую модель. Если же, потребуется серьезная диагностическая электронная единица, то тут уже придется потратиться на приобретение более дорогой модели.

• Рабочая температура БК.

При покупке, важно помнить о том, что бортовой компьютер будет вынужден функционировать как в мороз, так и в жару. Поэтому, важно выбрать устройство, устойчивое к длительному воздействию чрезмерно высоких и низких температур.

Возможные причины неисправности бортового компьютера и основные пути их устранения

Одной из наиболее распространённых причин является отсутствие связи с контроллером или линией-К. О чём свидетельствует текущая ошибка и что необходимо предпринять:

• появление данной ошибки непосредственным образом свидетельствует об обрыве контактов, либо о плохом смыкании линии-К с дополнительной колодкой;
• первостепенно необходимо проверить линию-К согласно схеме;
• в большинстве случаев, причиной данной неисправности становится контактный обрыв между линией-К и диагностической колодкой.

Сбой в показаниях температурных датчиков

Иногда, вследствие воздействия чрезвычайно низкой температуры, может произойти сбой внебортовых датчиков температуры. Как правило, в таком случае, случается два варианта:

• обрыв соответствующих контактов;
• выход из строя самого датчика или частичная потеря функциональных возможностей.

Примечание. Иногда в случае практической необходимости, можно установить в автомобиль сразу два бортовых компьютера, каждый из которых будет уверенно занимать свою нишу.

Инструкция установки бортового компьютера своими руками является вполне ясной и позволяет без труда осуществить всё самостоятельно. Однако, если сделан выбор выполнить всё самостоятельно, то использование фото и видео — материалов, является обязательным условием. Поскольку бортовой компьютер автомобиля стоит весьма солидную сумму финансовых средств, цена установки в автосервисе весьма значительная. Поэтому будет лучше, если замену выполнить самостоятельно, тем более она не представляет собой практической сложности.

Самостоятельная установка БК

После приобретения подходящего устройства, нужно подключить приобретенное оборудование. Для функционирования БК, понадобится:

• Источник постоянного напряжения +12В (как правило, эту функцию выполняет автомобильный аккумулятор).
• Электропитание, поступающее на БК, в момент поворота ключа в замке зажигания. Благодаря этому, БК будет включаться одновременно с запуском мотора транспортного средства.
• Напряжение при включении габаритных огней. Благодаря ему, БК автоматически настроит яркость экрана, и снизит ее при включении габаритов. Это же, позволит уменьшить расход запаса аккумулятора.
• Масса.
• Сигнал от датчика уровня топлива. Многие современные БК, не могут обойтись без него. Это связано с тем, что компьютеру нужны показатели датчика для автоматического расчета уровня расхода горючего.
• Диагностические линии (K-line). Канал отвечает за предоставление информации обо всех системах авто.

На некоторых старых моделях, диагностическая колодка с наличием сигналов, не устанавливается. Для того чтобы получить напряжение +12 Вольт, потребуется подать питание на БК с замка зажигания, а габаритные огни подключить к прикуривателю. Массу можно взять с корпуса, либо с прикуривателя.

ВАЖНО! Перед проведением работ по подключению БК, нужно отключить питание АКБ.

Для подключения БК к топливному датчику, нужно внимательно изучить электрическую схему транспортного средства. Благодаря этому, можно отыскать нужный кабель для подключения. После, остается определиться с местом соединения, и подсоединить туда провод от БК. K-line, обыкновенно, располагается на диагностической колодке. Разъемы «Евро 2», оснащаются им в гнезде «М», а в «Евро 3», в гнезде «7».

Как правило, в стандартную комплектацию БК, включен датчик температуры. Его необходимо установить снаружи транспортного средства. Наиболее частым местом закрепления устройства, является левая часть бампера. Таким образом, на устройство не будет оказываться никакого лишнего теплового воздействия. Ну а провод от датчика, проводят в отверстия между моторным отсеком транспортного средства и салоном.

Что касается времени установки бортового компьютера на автомобиль, то оно занимает не больше 1–2 часов, но при этом, позволяет существенно сэкономить денежные средства (так, средняя стоимость установки бортового компьютера, равна 50 долларам США).

Алгоритм выполнения самостоятельной установки бортового компьютера

Итак:

• вначале необходимо центральную торпеду автомобиля освободить от заглушки;

Колодка подключения бортового компьютера ваз 2110

• после чего, на центральной торпеде необходимо будет найти диагностическую колодку из 9 контактных проводов;
• 9-ти контактная колодка есть на всех вазовских «десятках»;
• затем, необходимо выполнить соединение бортового компьютера автомобиля с колодкой.

Примечание. Нужно не забыть провести так называемую линию К.

Алгоритм проведения линии К

Итак:

• первостепенно необходимо применить заранее заготовленный метровый провод, для того чтобы установить соответствующие соединения;

Колодки тормозные на ваз 2110 в комплекте

• заготовленный провод необходимо вставить в колодку, причём именно во второй контакт;
• другой конец заранее заготовленного провода нужно подсоединить к диагностической колодке, предварительно протянув его под приборной панелью.

Примечание. Для того чтобы провести провод не составило труда, нужно правую часть приборной панели временно отвернуть в какую-либо из сторон.

• после того, как соответствующий провод достигнет колодки диагностики, его нужно будет подсоединить к гнезду «М»;
• теперь можно с полной степенью уверенности подключать бортовой компьютер, установив его на соответствующее место;
• конечным этапом является проведение полной проверки функциональности бортового компьютера.

Примечание. Перед тем, как приступить к установке любого автомобильного компьютера, нужно прочесть приложенные рекомендации. Поскольку существует множество совершенно различных моделей автомобильных бортовых компьютеров, то некоторые из них требуют определённой специфики установки.

Как перепрошить бортовой компьютер?

Перепрошивка программного обеспечения бортового компьютера, позволит получить более точные показания с датчиков, а также исправить ряд ошибок, связанных с работой предустановленной системы. Образно говоря, перепрошивка БК, ничуть не сложнее переустановки операционной системы «Виндовс». Что касается конкретных моделей БК, то каждая имеет свою версию прошивки, но алгоритм замены ПО, на более совершенное индивидуален:

• На ПК или ноутбук устанавливается программа для перепрошивки (например, BootLoader.exe).
• Далее, следует подключить БК к персональному компьютеру.
• Дальнейшим шагом, станет подключение питания.
• В утилите для перепрошивки, нужно задать значение порта, к которому подсоединен кабель для передачи данных СОМ1.
• При верно выполненном предыдущем шаге, появится кнопка «загрузить файл», и после ее активации, откроется окно, в котором необходимо выбрать файл прошивки формата «hex».
• Далее остается нажать кнопку «Старт ISP», и через клавишу включения/выключения, перезагрузить бортовой компьютер. Индикатор загрузки будет доступен на дисплее ПК.
• После завершения загрузки обновленного ПО, на экране высветится сообщение «загрузка окончена», а также системой будет предложено запустить контроллер. После подтверждения операции, необходимо проверить функционирование новой прошивки БК.

Нюансы настройки БК

После подключения БК, его нужно настроить. Для настройки БК, нужно выполнить следующий ряд действий:

• Включить зажигание ТС и завести мотор.
• Активировать режим установок.
• Выбрать тип электронного блока.
• Выбрать режим расхода топлива.
• Выбрать показатели, которые будут отображаться на экране устройства, и отрегулировать яркость подсветки.
• Завершающим, важным этапом настройки, станет определение условий включения вентилятора для охлаждения мотора. Чтобы задать условие включение «кулера», нужно указать температуру двигателя, при которой мотору требуется охлаждение.

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

• Для проведения коррекции необхо­димо слить весь бензин из бака.
• Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0».
• Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3».
• Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения.
• Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима.

Установка сигнализатора превышения скорости

• Нажать кнопку 4 в режиме «Средняя скорость».
• Кнопками 5, 6 установить требуе­мый порог скорости.
• Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.
