Что такое покрышка низкого давления

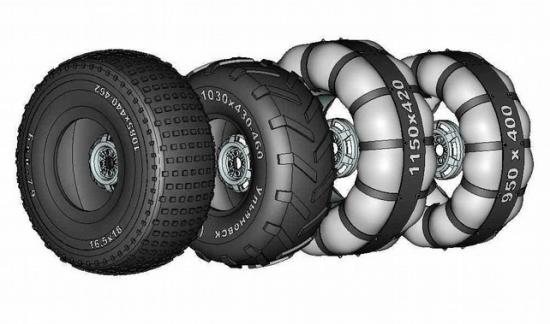

Покрышки специального назначения — выход из ситуации, когда необходимо быстро переоборудовать внедорожник в полноценный вездеход. Самый простой способ — сделать колеса низкого давления своими руками. В их изготовлении нет ничего сложного, а по цене самодельные покрышки в разы дешевле заводских. Вначале стоит разобраться в особенностях таких покрышек и посмотреть, в каких случах и на каком транспорте их применение наиболее рационально.

Техника на колёсах низкого давления не боится ни болотистой местности, ни песка, ни каменистых дорог. Давление в таких колёсах составляет около 2 кг/см2, за счёт чего любое препятствие на пути покрышки преодолевается благодаря высокой эластичности резины и большого объёма воздуха. Фирменные колеса низкого давления могут стоить не меньше чем половина всего автомобиля, поэтому многие и делают их самостоятельно. Работает такая шина так же, как и колеса в квадроцикле или колёсном снегоходе — она распределяет нагрузку на почву более равномерно, а за счёт большой площади пятна контакта покрышки с любой поверхностью вездеход не проваливается и может передвигаться даже по рыхлому снегу.

Варианты конструкции

Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

• в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
• ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

Камерный вариант

В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

• разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;

Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

Самодельные колеса из камер УАЗа. Подобные установленны на Мотовездеходе Тарусь

Городской автомобиль вездеход амфибия Лучший для охоты, рыбалки и одновременной езды по городу

Обдирка колёс

Шины сверхнизкого давления AVTOROS

Особенности внедорожной покрышки НД

Вкратце — вот особенности колес низкого давления:

1. Большая площадь контактного пятна шины с поверхностью позволяет поднять КПД покрышки на 20-25% по сравнению с обычной резиной.
2. Универсальность. Требования к покрышке у военной техники и у сельскохозяйственной могут быть совершенно разными — для трактора главное — минимальная нагрузка на почву, для военного вездехода в приоритете проходимость, но вся техника на колёсах низкого давления способна преодолевать сильное бездорожье, передвигаться по воде и по болотистой местности.
3. Особенности управления транспортом на покрышках низкого давления заключаются в том, что передвижение по бетонным и асфальтовым дорогам во многих случаях приводит к ускоренному износу покрышки. Также стоит учитывать, что центр тяжести вездехода может быть поднят, поэтому существует опасность опрокидывания на высокой скорости.

Обдираем колеса для вездехода. Или что делать с Б/У резиной часть 2.

Главные недостатки

Несмотря на большое число достоинств, у этих изделий имеются и некоторые отрицательные стороны, о которых нельзя не упомянуть:

1. Из-за высоко расположенного центра тяжести показатели устойчивости существенно снижаются, что особенно заметно на поворотах.
2. Чтобы установить на автомобиль самодельные диски, шины низкого давления требуется тщательно подготовить, что отнимает много времени и немало финансовых средств.
3. Большие покрышки абсолютно не приспособлены к быстрой езде.
4. Прежде чем приступать к управлению таким транспортным средством, следует предварительно потратить некоторое время на обучение, чтобы исключить возможные аварийные ситуации.
5. Износ этих колес происходит быстрее по сравнению с обычными покрышками, поэтому нужно быть готовым к тому, что спустя несколько лет эксплуатации их потребуется менять.

Основные виды шин низкого давления

Теперь несколько слов о видах покрышек низкого давления.

1. Самый распространённый тип — арочные покрышки. Давление в них может быть не более 0,05МПа, а ширина может превышать в 4-5 раз стандартную покрышку. Их устанавливают только на ведущий мост автомобиля, в основном толщина такой покрышки не более 700-800 мм.
2. По популярности с этими покрышками могут поспорить разве что тороидные шины. Они могут быть как с камерой, так и выполняться в бескамерном варианте.
3. Широкопрофильные покрышки. Имеют давление в два раза ниже, чем в стандартных, у этих колес, как правило, хорошая грузоподъёмность.
4. Пневмокатки. Объёмные, большие колеса, часто их используют с развитым рисунком грунтозацепов. Отличаются прочным кордом и высокой износостойкостью.

Как сделать своими руками конус для диска

Чтобы сделать конус, для начала надо рассчитать, начертить и вырезать его развёртку. Это можно делать как с целого куска металла, так и из частей. Чаще всего развертку делают из трёх частей, которые потом сваривают в единое целое на трафарете. Вырезка развертки конуса из трех частей имеет большое преимущество – такой способ в два раза экономит металл. В первую очередь выберем нужный угол конуса. Опыт показывает, что самый оптимальный вариант – это угол в 45 градусов. Можно сделать и более тупой угол, до 60-70 градусов, однако такой угол подойдет в том случае, если надо увеличить вынос диска. Для расчета конуса есть программы, но можно сделать расчет самому с помощью простого калькулятора. Из прямоугольного треугольника видно, что ас = св / sin «а» , при этом внешний радиус сектора равняется внутреннему радиусу бочки R внутр.б. / sin «а»; внутренний радиус сектора будет равен внешнему радиусу автомобильного диска / sin «а»; угол сектора равен 360 х sin «а» градусов. Угол можно не отмерять, а отложить на внешнем радиусе сектора длину окружности «С» внутр. б. Сектора следует обрезать строго по радиальной линии. Важно: при работе над дисками есть одна проблема — во время эксплуатации сварочный шов может лопнуть. Решить эту проблему можно с помощью укрепления сварки с помощью болтов и гаек. Когда диск будет полностью готов, к бочке можно приварить тонкую полоску стали 2мм для усиления. Она предотвратит разбортовку из-за прорыва отверстий в бочке, через которое прикручивается запорное кольцо. Если само кольцо сделано из алюминия, то в этих местах стоит перейти на сталь. Перед эксплуатацией диск следует покрасить. Можно использовать порошковую покраску автомобильных дисков от zahidcolor И не забудьте проверить, не упирается ли шаровая опора во внутренний конус. Это распространенная проблема, когда диски хочется сделать своими руками. В результате приходится диск смещать к краю бочки, и внутренний конус получается практически прямым без наклона.

Шины для вездехода — своими руками

Перед тем как браться за изготовление покрышек низкого давления самостоятельно, необходимо определить приоритетные условия эксплуатацию Дело в том, что для разного типа грунта подходит разный рисунок протектора. К примеру, для торфяников канавка протектора должна иметь минимальную глубину, а для глинистой почвы важна способность колеса к самоочистке. Для песчаной и снежной дороги выбирают рисунок протектора с минимально узкой канавкой. Теперь стоит определиться с исходниками.

Чаще всего для самостоятельного изготовления используют покрышки от ГАЗ 66 или ЗИЛ 131. Они наиболее доступны. Хорошо показала себя авиационная резина б/у — от вертолётов и самолётов. Если ест доступ к такой резине, это будет лучший вариант, поскольку они намного легче грузовой резины. К тому же стандарты изготовления авиационной резины на порядок выше автомобильной, что скажется на долговечности покрышки. И ещё один немаловажный момент — такие колеса имеют равномерную толщину по всей поверхности, это тоже облегчит задачу.

Технология изготовления колес низкого давления

В первую очередь, необходимо избавиться от проволочного корда. Для этого на боковине покрышки делается надрез, корд перерезается кусачками и вытягивается по всему периметру колеса. После удаления первого слоя корда подрывается и при помощи лебёдки обдирается стандартный протектор. Для этого закрепляют щипцы на надрезанном участке, их нагружают лебёдкой и подрезают острым ножом, чтобы не снять лишний слой резины.

Когда покрышка обработана, наносят рисунок нового протектора, в зависимости от условий эксплуатации будущего колеса. Протектор вырезают острым ножом. Когда шина готова, собирают диск.

При этом стараются максимально облегчить конструкцию. Примеры таких самодельных дисков показаны на фото.

После этого колесо собирается, накачивается камера до необходимого номинального давления, а для надёжной фиксации покрышки к диску применяют резиновые ленты из армированного транспортёрного полотна. Вот отличный пример образцовых самодельных покрышек, установленных на сварные диски на УАЗ 469.

Готовые колеса можно использовать как на болотоходах, квадроциклах, снегоходах, так и на обычных внедорожниках. Удачных всем экспериментов!

Необходимые действия

Приступив непосредственно к изготовлению шин низкого давления своими руками, нужно выполнять определённые действия в строгой последовательности.

1. Подготовительный этап. Чтобы приступить к обдирке покрышки, её необходимо тщательно почистить, вымыть и высушить. После этого на поверхность маркером наносится разметка.
2. Разрез контура. Легче всего сделать надрез в боковой части шины, поэтому прорезав на глубину первого слоя нитей корда шины, нужно начать извлекать металлические волокна, перерезав перед этим проволоку кусачками. По ранее начерченному эскизу делается широкий разрез, который проходит через беговую дорожку и боковину. С помощью кусачек надсекается поверхность покрышки, и часть обшивки отрывают. При наличии лебёдки увеличивают натяжение троса до полного отделения слоистого элемента резины, именуемого клыком.

Завершив работу, крайне важно убедиться, что основание самодельной шины низкого давления нигде не повреждено. В противном случае всю работу придётся проделывать заново с новой покрышкой.

1. После предыдущих этапов шина шкурится наждачной бумагой и незначительно рихтуется молотком.
